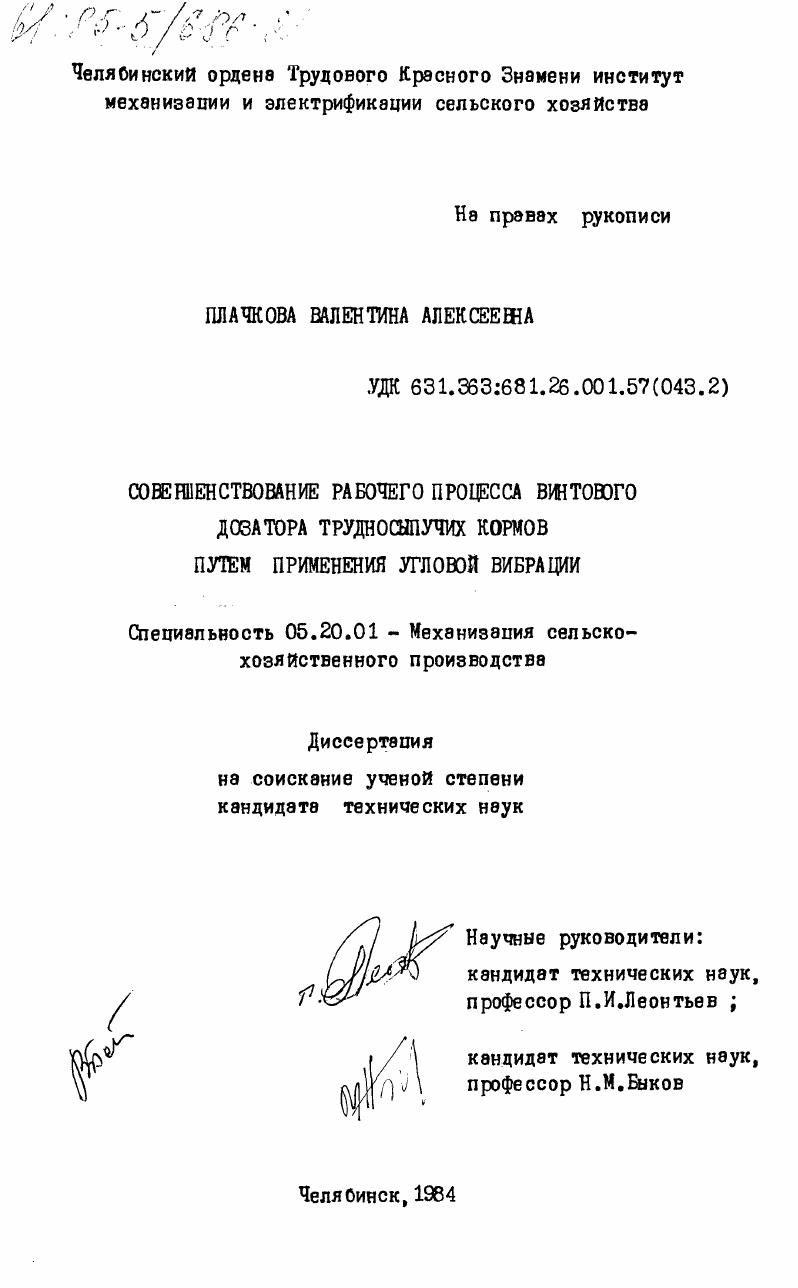

Совершенствование рабочего процесса винтового дозатора трудносыпучих кормов путем применения угловой вибрации

• Автор: Плачкова, Валентина Алексеевна
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Челябинск
• Количество страниц: 225 c. : ил

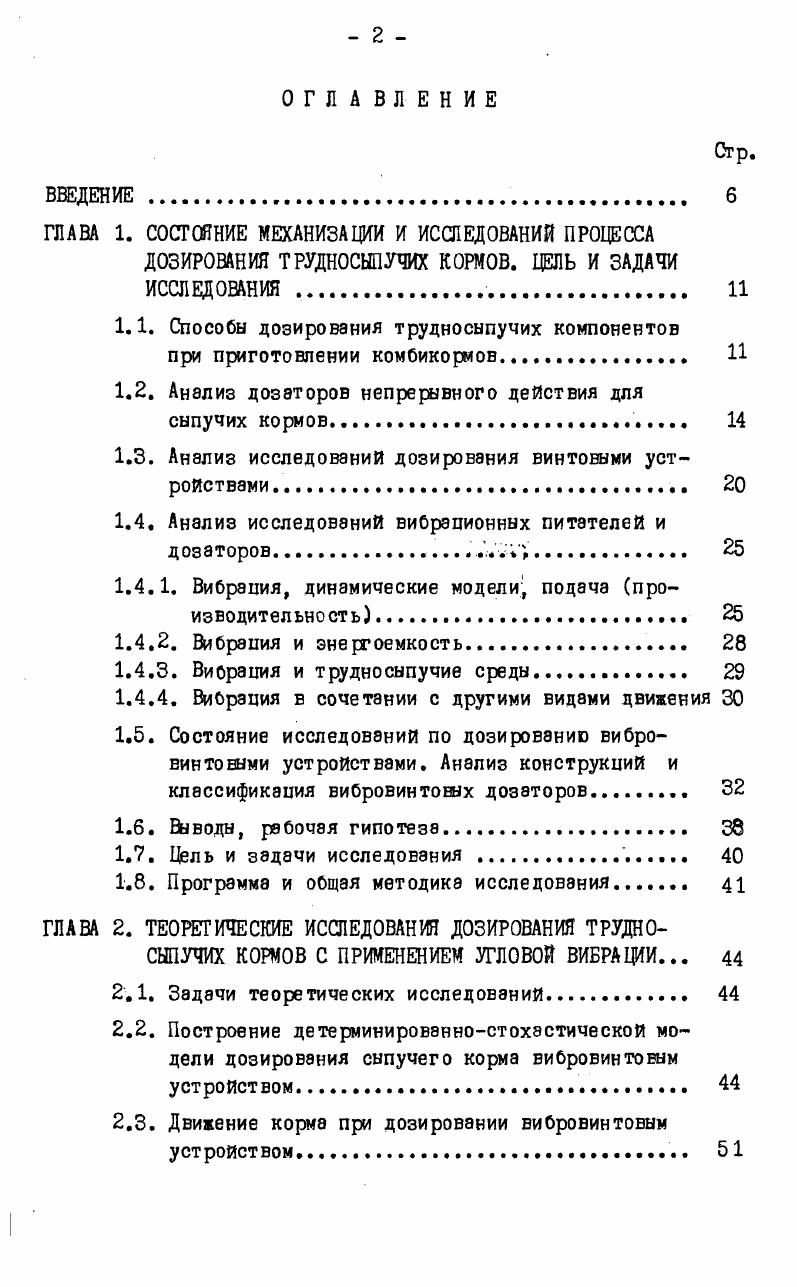

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
ГЛАВА 1. СОСТОЯНИЕ МЕХАНИЗАЦИИ И ИССЛЕДОВАНИЙ ПРОЦЕССА ДОЗИРОВАНИЯ ТРУДНОСЫПУЧИХ КОРМОВ. ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЯ .

1.1. Способы дозирования трудносыпучих компонентов

при приготовлении комбикормов

1.2. Анализ дозаторов непрерывного действия для сыпучих кормов.

1.3. Анализ исследований дозирования винтовыми устройствами.

1.4. Анализ исследований вибрационных питателей и дозаторов

1.4.1. Вибрация, динамические модели, подача производительность

1.4.2. Вибрация и энергоемкость

1.4.3. Вибрация и трудносыпучие среды

1.4.4. Вибрация в сочетании с другими видами движения
1.5. Состояние исследований по дозированию вибровинто выми устройствами. Анализ конструкций и классификация вибровинтовых дозаторов
1.6. ЕЬводы, рабочая гипотеза
1.7. Цель и задачи исследования
1.8. Программа и общая методика исследования.
ГЛАВА 2. ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ДОЗИРОВАНИЯ ТРУДНОСШУЧИХ КОРМОВ С ПРИМЕНЕНИЕМ УГЛОВОЙ ВИБРАЦИИ.
2.1. Задачи теоретических исследований.
2.2. Построение детерминировэнностохэстической модели дозирования сыпучего корма вибровинтоеым устройством
2.3. Движение корма при дозировании вибровинтовнм устройством
Стр.

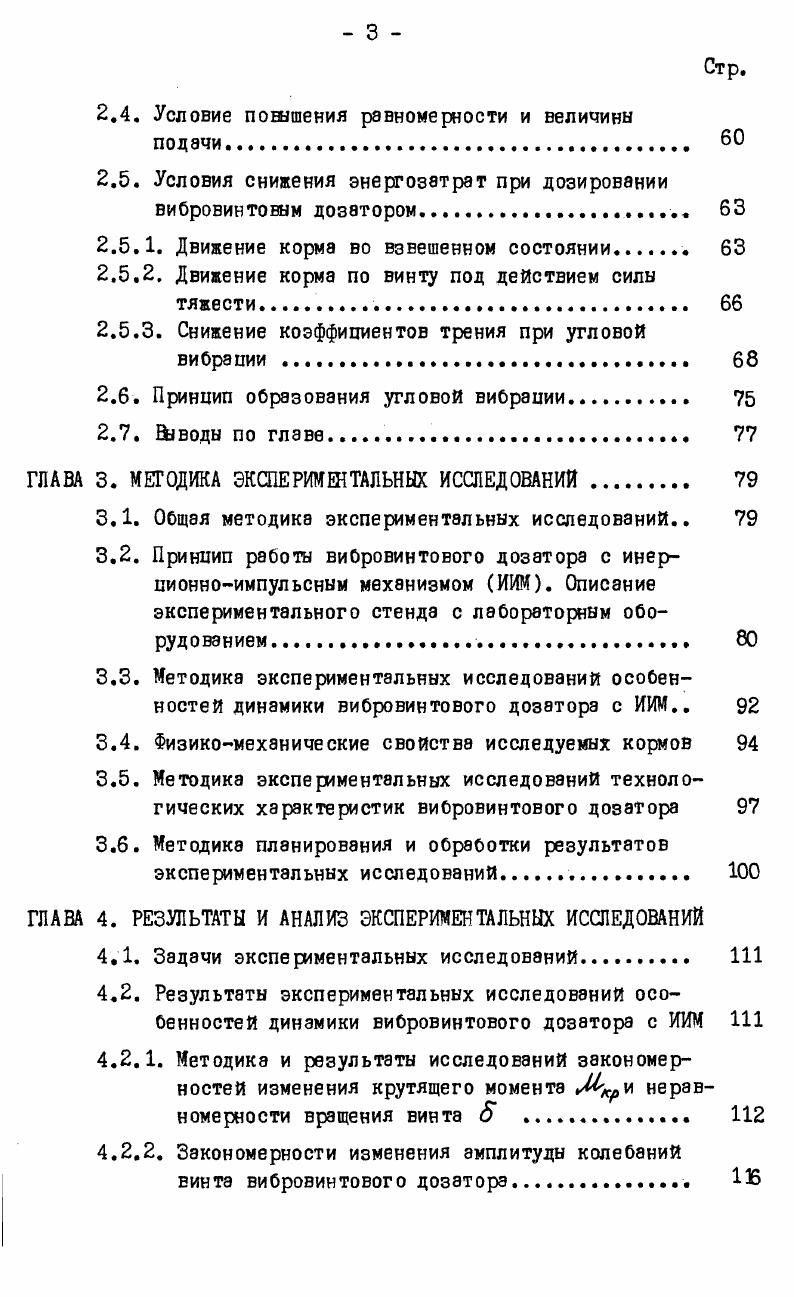

2.4. Условие повышения равномерности и величины
поцэчи.
2.5. Условия снижения энергозатрат при дозировании вибровинтовым дозатором.
2.5.1. Движение корма во взвешенном состоянии
2.5.2. Движение корма по винту под действием силы
тяжести
2.5.3. Снижение коэффициентов трения при угловой вибрации .
2.6. Принцип образования угловой вибрации
2.7. Шводы по главе.
ГЛАВА 3. МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ.
3.1. Общая методика экспериментальных исследований
3.2. Принцип работы вибровинтового дозатора с инер
пионноимпульсным механизмом ИИМ. Описание экспериментального стенда с лабораторным оборудованием.
3.3. Методика экспериментальных исследований особенностей динамики вибровинтового дозатора с ИИМ
3.4. Физикомеханические свойства исследуемых кормов
3.5. Методика экспериментальных исследований технологических характеристик вибровинтового дозатора
3.6. Методика планирования и обработки результатов экспериментальных исследований.
ГЛАВА 4. РЕЗУЛЬТАТЫ И АНАЛИЗ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ
4.1. Задачи экспериментальных исследований
4.2. Результаты экспериментальных исследований особенностей динамики вибровинтового дозатора с ИИМ
4.2.1. Методика и результаты исследований закономерностей изменения крутящего момента и неравномерности вращения винта 5
4.2.2. Закономерности изменения амплитуды колебаний винта вибровинтового дозатора. 1
Стр.
4.3. Закономерности изменения энергозатрат вибровинтового дозатора.
4.4. Анализ сравнительных испытаний винтового и вибровинтового дозатора
4.5. Влияние интенсивности угловой вибрации на неравномерность подачи и энергозатраты при перемещении корма. Обоснование границ ее применения
4.6. Стохастическое описание рабочего процесса вибровинтового дозатора и количественная опенка влияния факторов
4.7. Изменение подачи 0 от частота вращения и колебаний винта п, к. и статического момента дебалансов те
4.8. Изменение неравномерности подачи Су от частоты вращения и колебаний винта п. и к и статического момента дебалансов те.
4.9. Изменение удельной энергоемкости от частоты вращения и колебаний винта П и к и статического момента дебалансов те.
4Оптимизация технологических режимов
4 ЕУводы по главе
ГЛАВА 5. ПРОИЗВОДСТВЕННАЯ ПРОВЕРКА, МЕТОДИКА ШБОРА РЕ1ИМОВ РАБОТЫ ВИБРОВИНТОВОГО ДОЗАТОРА И ЭКОНОМИЧЕСКАЯ ОЦЕНКА РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЯ .
5.1. Производственная проверка вибровинтового дозатора с инерционноимпульсным механизмом
5.2. Методика шбора режимов работы вибровинтового дозатора .
5.3. Экономическая опенка результатов исследования
5.4. воды по главе
ЗАКЛЮЧЕНИЕ И ОБЩИЕ ВЫВОДЫ .
ЛИТЕРАТУРА


Регулирование величины подачи осуществляется изменением скорости перемещения рабочего органа. Эту группу дозаторов отличают высокая метэлло и энергоемкость. Их применяют для подачи мелкозернистых, мелкокусковых и крупнокусковнх материалов. Для подачи трудносыпучих материалов они не годятся. Для линий приготовления комбикормов отечественной промышленностью выпускаются тарельчатое дозаторы типа ДПС, ДДТ, ДТ, МТД4А. При дозировании трудносыпучих компонентов смесей с углом естественного откоса свыше применять их практически нельзя. Корм, уплотняясь вокруг вращающегося стола, вытекает только под скребком, оставаясь неподвижным за его пределами. В результате работоспособность таких дозирующих устройств, . Широкое распространение при дозировании получили вибрэцион
ные питатели, особенно в строительстве ,6 . Регулирование подачи достигается за счет изменений амплитуды и частоты колебаний, угла наклона лотка, сечения выходного отверстия. Крупным достоинством вибрационных питателей является плавное , практически безынерционное регулирование подачи, компактность и малая энергоемкость. При равномерном поступлении материала на питатель неравномерность подачи даже трудносыпучих материалов колеблется в небольших пределах,что объясняется ожижением подаваемого материала вибрирующим лотком. Разрушительное действие направленной вибрации, значительное самопроизвольное колебание подачи питателя сдерживает их применение как самостоятельных дозаторовпитателей, и применяются они в основном, выполняя лишь операцию подачи. Одним из самых распространенных дозирующих устройств, особенно в сельскохозяйственном производстве, является шнековый дозатор как в линиях приготовления кормов, так и в линиях раздачи. За рубежом более стационарных кормораздатчиков имеют шнековый рабочий оргэн . Объясняется это высокими качествами, характеризующими шнековый рабочий орган прежде всего универсальностью, возможностью одновременно выполнять и подачу и дозирование, высокими регулировочными возможностями, герметичностью конструкции, возможностью автоматизации, бесшумностью в работе1. Таким образом, проведенный внализ преимуществ и недостатков основных типов дозаторов непрерывного действия для сыпучих материалов позволяет сделать вывод, что высокая равномерность подачи трудносыпучего корма может быть обеспечена вибрационными питателями, но ряд перечисленных выше недостатков препятствуют их применению как дозирующих устройств. В то же время широкие возможности шнековых винтовых дозирующих устройств,перечисленные выше, позволяют отдавать им предпочтение перед
другими типами дозаторов непрерывного действия. Однако,высокая удельная энергоемкость процесса, а также невозможность качественного дозирования трудносыпучих кормов с углом естественного откоса более , спрессовывание корма и забивание им шнеков не позволяют рекомендовать их для дозирования трудносыпучих кормов. Пути усовершенствования винтовых дозаторов можно найти , проанализировав особенности дозирования ими. Необходимость создания более эффективных дозирующих устройств для сыпучих материалов потребовала проведения большого количества теоретических и экспериментальных исследований. В области дозирования сыпучих кормов и близких к ним по физикометахническим свойствам материалов значительный вклад внесли работа А. А.Омельченко, С. В.Мельникова, В. С.Краснова, Славина, С. Е. Маркэряна, В. В.Красникова, Г. М.Кукты, В. Г.Кобы, З. Ф. Кэптурэ, В. В.Амбрацумяна, А. И.Смирнова, П. М.Моисеева, Д. Либерса и многих других отечественных и зарубежных ученых 2,,, ,,,6,4,0,1. Большинство исследований направлены на определение закономерностей изменения подачи производительности и неравномерности подачи от конструктивных и кинематических параметров. Основы теории движения сыпучего корма в шнековых машинах определили работы А. О.Спиваковского, А. М.Григорьева, А. А.Омельченко, Л. М.Куинна, В. П.Коваленко и других исследователей ,, 4,5,6,7 . Кратко остановимся на некоторых исследованиях, определяющих различные стороны теории движения сыпучего корма в шнековом дозаторе.
