Разработка рабочих органов машины для подготовки ям под виноградниковые шпалерные столбы на тяжелых почвах

• Автор: Багирли, Давид Вейсал оглы
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Кировабад
• Количество страниц: 177 c. : ил

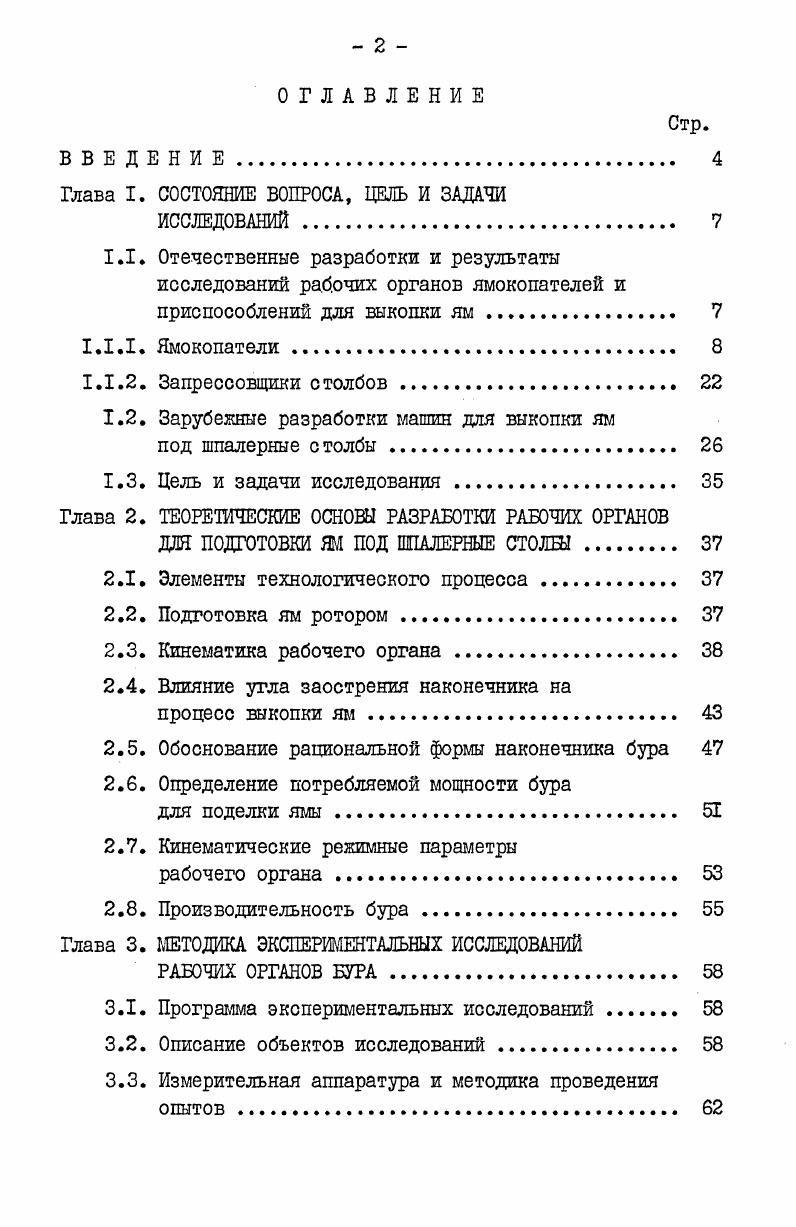

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

Глава I. СОСТОЯНИЕ ВОПРОСА, ЦЕЛЬ И ЗАДАЧИ

ИССЛЕДОВАНИЙ .

1.1. Отечественные разработки и результаты исследований рабочих органов ямокопателей и приспособлений для выкопки ям

1.1.1. Ямокопатели

1.1.2. Запрессовщики столбов .

1.2. Зарубежные разработки машин для выкопки ям

под шпалерные столбы

1.3. Цель и задачи исследования.

Глава 2. ТЕОРЕТИЧЕСКИЕ ОСНОВЫ РАЗРАБОТКИ РАБОЧИХ ОРГАНОВ

ДЛЯ ПОДГОТОВКИ ЯМ ПОД ШПАЛЕРНЫЕ СТОЛШ
2.1. Элементы технологического процесса
2.2. Подготовка ям ротором
2.3. Кинематика рабочего органа
2.4. Влияние угла заострения наконечника на
процесс выкопки ям
2.5. Обоснование рациональной формы наконечника бура
2.6. Определение потребляемой мощности бура
для поделки ямы
2.7. Кинематические режимные параметры
рабочего органа .
2.8. Производительность бура
Глава 3. МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ
РАБОЧИХ ОРГАНОВ БУРА.
3.1. Программа экспериментальных исследований
3.2. Описание объектов исследований.
3.3. Измерительная аппаратура и методика проведения опытов.
Стр.

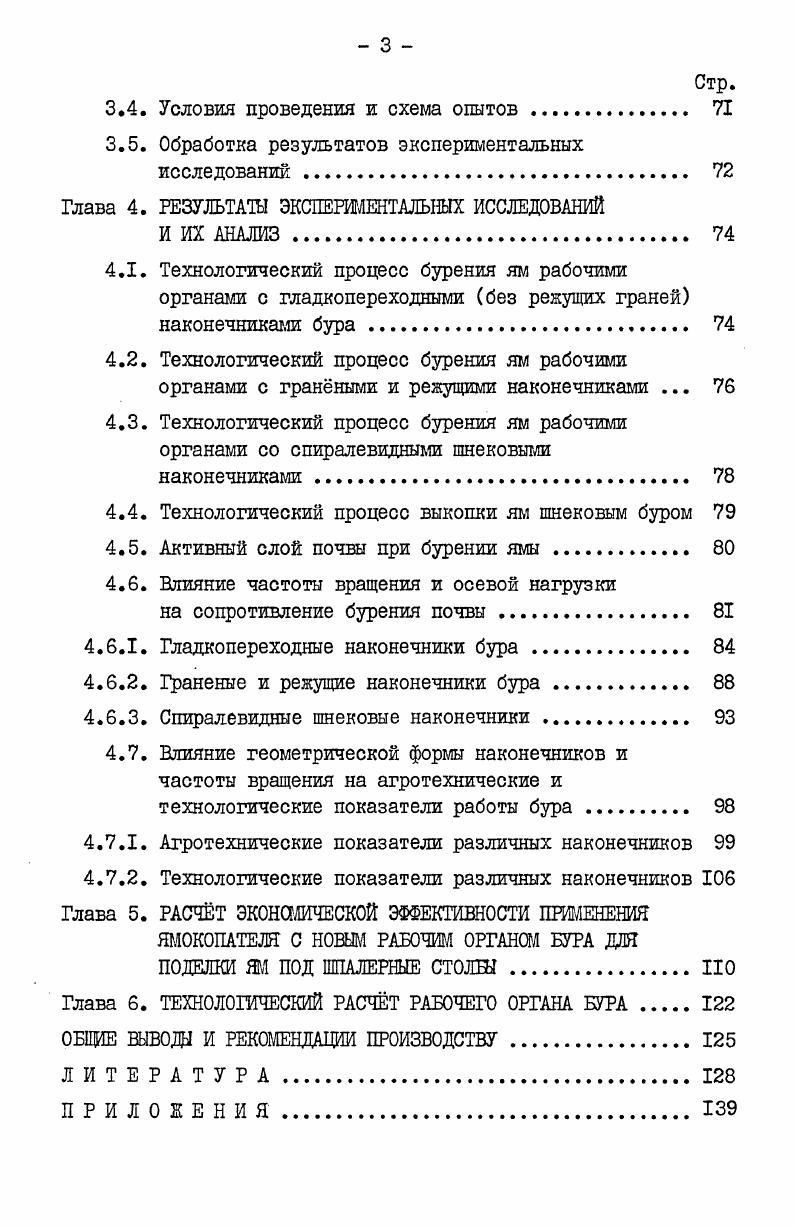

3.4. Условия проведения и схема опытов .
3.5. Обработка результатов экспериментальных исследований
Глава 4. РЕЗУЛЬТАТЫ ЭКСПЕШШТАЛЫШХ ИССЛЕДОВАНИЙ
И ИХ АНАЛИЗ.
4.1. Технологический процесс бурения ям рабочими органаг,га с гладкопереходными без режущих граней наконечника,га бура.
4.2. Технологический процесс бурения ям рабочими органами с гранными и режущими наконечниками .
4.3. Технологический процесс бурения ям рабочими органами со спиралевидными шнековыми наконечниками .
4.4. Технологический процесс выкопки ям шнековым буром
4.5. Активный слой почвы при бурении ямы
4.6. Влияние частоты вращения и осевой нагрузки
на сопротивление бурения почвы .
4.6.1. Гладкопереходные наконечники бура
4.6.2. Граненые и режущие наконечники бура
4.6.3. Спиралевидные шнековые наконечники.
4.7. Влияние геометрической формы наконечников и частоты вращения на агротехнические и технологические показатели работы бура
4.7.1. Агротехнические показатели различных наконечников
4.7.2. Технологические показатели различных наконечников
Глава 5. РАСЧТ ЭК0НШИЧЕСК0Й ЭФФЕКТИВНОСТИ ПРИМЕНЕНИЯ ЯМОКОПАТЕЛЯ С НОВЫМ РАБОЧИМ ОРГАН БУРА ДЛЯ ПОДЕЛКИ ЯМ ПОД ШПАЛЕРНЫЕ СТОЛШПО
Глава 6. ТЕХНОЛОГИЧЕСКИЙ РАСЧТ РАБОЧЕГО ОРГАНА БУРА .
ОБЩИЕ ВЫВОД И РЕКОМЕНДАЦИИ ПРОИЗВОДСТВУ
ЛИТЕРАТУРА


В комплект входили сменные буры диаметром 0, 0, 0, 0 и 0 мм. Снят с производства //. КПЯШ-. Выпуск освоен заводом дорожных машин г. Мингечаура с г. Представляет собой усовершенствованную конструкцию КЯШ-. В ямокопателе использован гидроцилиндр на шарнирах. Агрегат размещён впереди трактора, что делает удобным обзор при работе и обеспечивает более точное расположение ям (рис. Ямокопатель агрегатируют с самоходным шасси //. КРК-. Ямокопатель универсальный, разработанный СКВ завода им. Октябрьской революции, предназначен, во-первых, для рытья канав под укладку лозы при ремонте виноградников отводками, во-вторых, для рытья ям при ремонте виноградников саженцами и в-третьих, для установки столбов. КРК- может быть также использован для рытья ям под посадку деревьев и кустарников. В этом случае применяют буры диаметром 0 и 0 мм, которые закрепляют на переднем выходном валу раздаточной коробки, а КРК- агрегатируют с трактором Т-В. Рытьё канав и ям осуществляется рабочими органами шнекового типа. Машина, идущая по междурядью, останавливается, раздаточная коробка с бурами вводится в ряд, и буры заглубляются в землю. Работа может проводиться с вынесением буров как в ряд, так и по оси междурядья. При ремонте шпалерных столбов применяют бур диаметром 0 мм, установленный на среднем валу коробки /, , , , /. Все четыре серийно выпускаемые машины - КЯУ-ЮО, КЯУ-, КПЯШ- и КРК- - достаточно широко используются при работах на виноградниках. Но их конструктивные недоработки заставляют специалистов искать новые решения /, , ПО/. Представляет интерес конструкция ямокопателя, предложенного НПО "Армсельхозмеханизация" (рис. Рабочий орган конструкции установлен на раме при помощи шарнира. Для повышения надежности работы путём устранения изгибающих нагрузок на гидроцилиндр последний снабжён дополнительным внешним корпусом и штоком. Д.Я. Сынмеер, Г. Д.Калюжный и др. З). Для повышения производительности и устойчивости ямокопателя направляющие для каретки установлены вертикально неподвижно на раме трактора или шасси между передней и задней осями колёс впереди сиденья тракториста /7. В машине для выкопки посадочных ям, предлагаемой Ташкентским филиалом ГСКБ по машинам для садов и виноградников, использован шнековый бур с цилиндрическим кожухом, неподвижно закрепленным на направляющих; подсыпка на дно готовой посадочной ямы гумусового слоя почвы осуществляется с помощью отвалообразователя в виде цилиндра и прикреплённого к его наружной поверхности конуса //. Рис. Рис. Для повышения эксплуатационной надежности на нижних концах витков шнека установлены упругие пластины /, /. М.И. Цоцколаури из ГрузСХИ предложил конструкцию машины для создания ям и канав. Машина имеет поворотную стрелу с установленным на её конце приводным шнековым рабочим органом с кожухом, механизмом поворота стрелы, системы навески и привода шнека. Вынос разрыхленной почвы обеспечивается кожухом, выполненным поворотным вокруг шнекового рабочего органа и регулируемым по высоте. Для задержания почвы, разбрасываемой центробежной силой рабочего органа, на кожухе в верхней части его закреплены отвалы Д_/. Представляют определённый интерес исследования, проводимые в ВНИИВиВ "Магарач" по машинам и приспособлениям для рытья ям и канав в виноградниках /, /. Цепочно-скребковый копатель ЦСК-0,7 конструкции Казахского НИИ плодоводства и виноградарства снабжён рабочим органом, представляющим собой цепь с закреплёнными на ней скребками. Привод осуществляется от ВИЛ трактора через карданную передачу, редуктор и цепную передачу, а заглубление и внглубление - поворотом копателя вокруг оси ведущей звёздочки с помощью гидроцилиндра. Здесь же разработан ямокопатель с наклонной осью бурения (рис. Ямокопатель выполняет также другие работы: рытьё ям в ряду виноградников при ремонте саженцами и при реконструкции, рытье ям под шпалерные опоры для очагового внесения удобрений, взятие проб почвы с корнями виноградных кустов при обследовании виноградников на зараженность филлоксерой. Для выполнения указанных работ ямокопатель комплектуется сменными рабочими органами /7. Рис.
