Обоснование режимов работы и параметров пластинчатых вакуумных насосов двукратного действия для доильных установок

• Автор: Сидоренко, Петр Васильевич
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Зерноград
• Количество страниц: 183 c. : ил

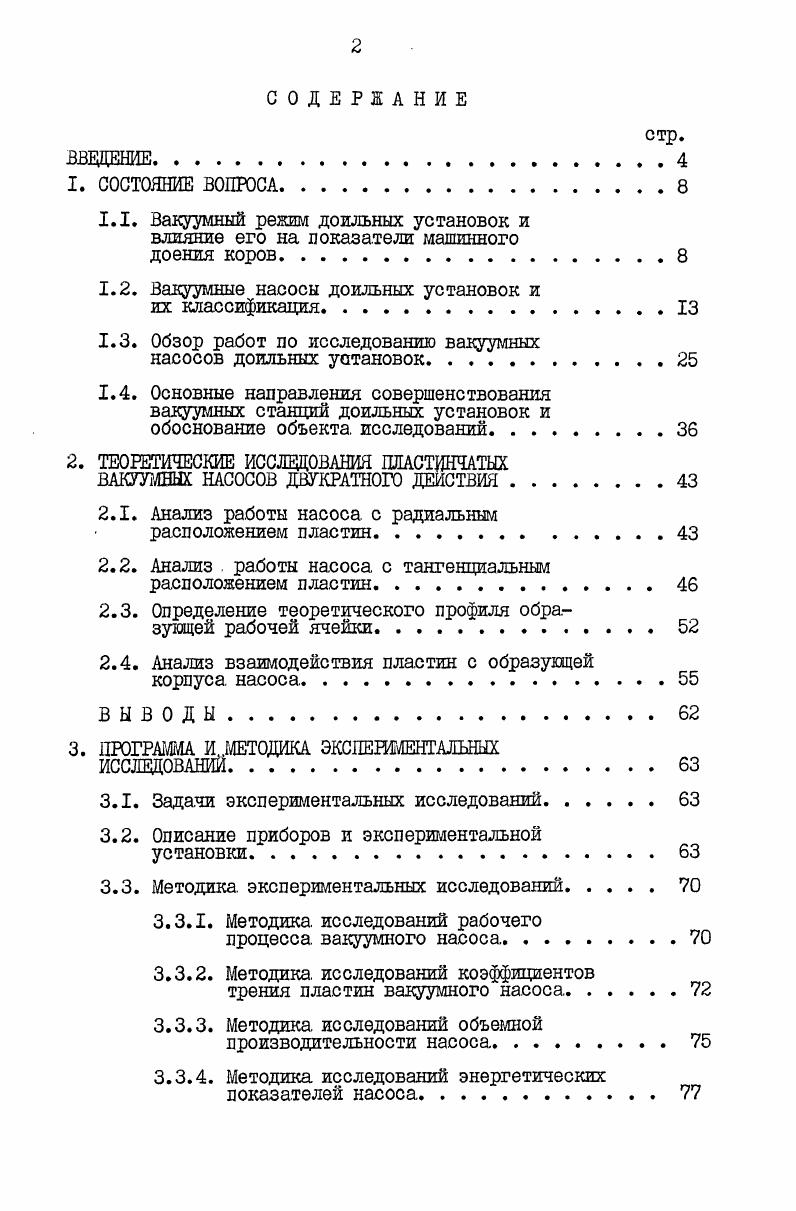

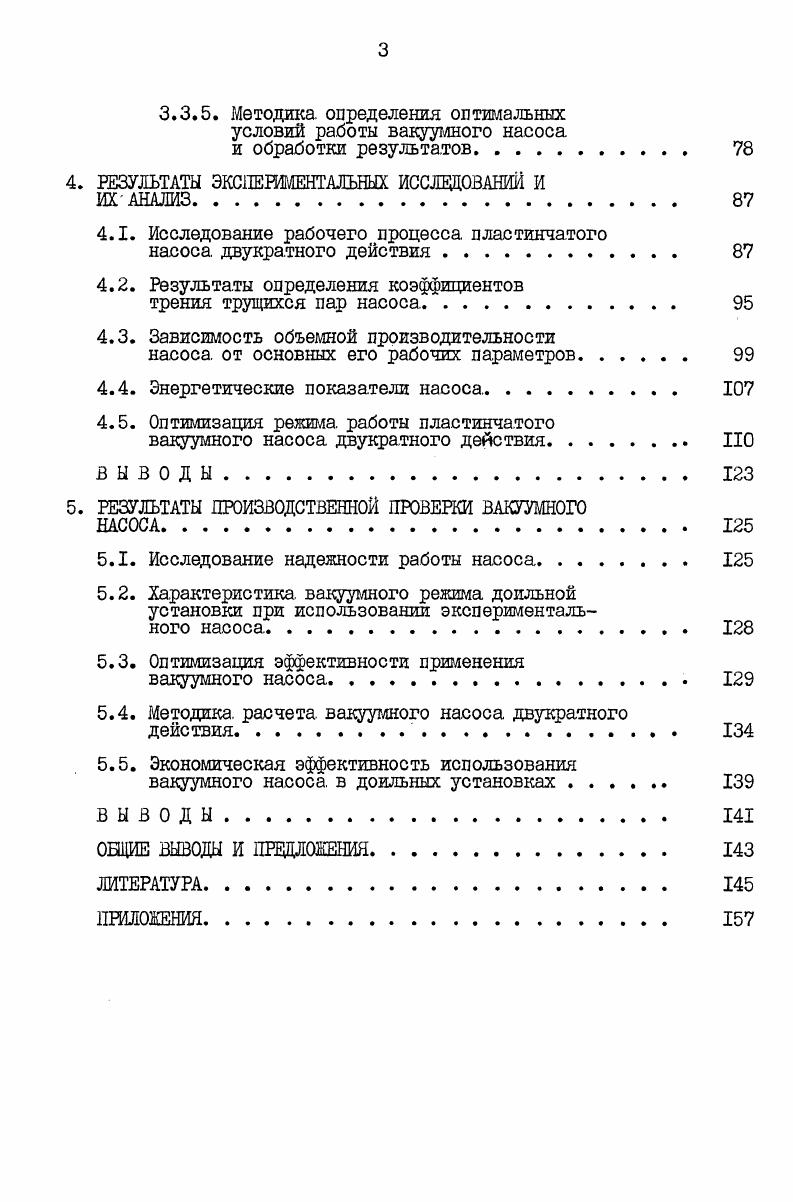

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.

1. СОСТОЯНИЕ ВОПРОСА.

1.1. Вакуумный режим доильных установок и влияние его на показатели машинного

доения коров.

1.2. Вакуумные насосы доильных установок и

их классификация

1.3. Обзор работ по исследованию вакуумных

насосов доильных установок.

1.4. Основные направления совершенствования вакуумных станций доильных установок и обоснование объекта исследований

2. ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ДМСТИНЧАТЫХ

ВАКУУМНЫХ НАСОСОВ ДВУКРАТНОГО ДЕЙСТВИЯ
2.1. Анализ работы насоса с радиальным расположением пластин.
2.2. Анализ работы насоса с тангенциальным расположением пластин.
2.3. Определение теоретического профиля обра.
зувдей рабочей ячейки
2.4. Анализ взаимодействия пластин с образувдей корпуса насоса
3. ПРОГРАММА И .МЕТОДИКА ЭКСПЕШуЕНТАЛЬНЫХ
ИССЛЕДОВАНИЙ
3.1. Задачи экспериментальных исследований
3.2. Описание приборов и экспериментальной
установки
3.3. Методика, экспериментальных исследований
3.3.1. Методика, исследований рабочего
процесса, вакуумного насоса
3.3.2. Методика, исследований коэффициентов
трения пластин вакуумного насоса.
3.3.3. Методика исследований объемной производительности насоса.
3.3.4. Методика исследований энергетических показателей насоса
3.3,5. Методика, определения оптимальных условий работы вакуумного насоса и обработки результатов
4. РЕЗУЛЬТАТЫ ЭКСПЕН1МЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ И
ИХАНАЛИЗ.
4.1. Исследование рабочего процесса пластинчатого
насоса, двукратного действия.
4.2. Результаты определения коэффициентов
трения трущихся пар насоса.
4.3. Зависимость объемной производительности
насоса, от основных его рабочих параметров.
4.4. Энергетические показатели насоса
4.5. Оптимизация режима работы пластинчатого
вакуумного насоса двукратного действия
ВЫВОДЫ.
5. РЕЗУЛЬТАТЫ ПРОИЗВОДСТВЕННОЙ ПРОВЕРКИ ВАКУУМНОГО
НАСОСА.
5.1. Исследование надежности работы насоса.
5.2. Характеристика, вакуумного режима доильной установки при использовании экспериментального насоса . . Т
5.3. Оптимизация эффективности применения
вакуумного насоса.
5.4. Методика. расчета вакуумного насоса двукратного действия
5.5. Экономическая эффективность использования
вакуумного насоса, в доильных установках
ВЫВОДЫ.
ОБЩИЕ ВЫВОДЫ И ПРЕДЛОЖЕНИЯ.
ЛИТЕРАТУРА


Экспериментальные исследования, проведенные в ГСКБ по комплексу машин для ферм крупного рогатого скота (г. Рига) инженером С. Таблица 1. ФРГ 0,. О,5 0,. Швеция 0,. О,II 0,3. О,7 0,5. СССР 0,5 0, 0,. Следовательно для создания в системе необходимого уровня разрежения нужно, чтобы вакуумный насос обеспечивал откачку лостулагацего в систему воздуха и имел определенный запас производительности для покрытия случайных подсосов, а изменение производительности его в процессе эксплуатации не должно превышать допустимых значений. Известны разнообразные схемы и конструкции средств получения вакуума для машинного доения коров. По характеру воздействия на откачивавши газ вакуумные насосы подразделяются на объемные и динамические. Вакуумные насосы и устройства динамического тила-это устройства в основном вторичного привода. Они имеют довольно низкий КЦЦ, равный 0,1. Для обеспечения их работы требуются мощный компрессорные установки, в связи с чем, несмотря на кажущуюся простоту,они требуют больших затрат средств. Поршневые вакуумные насосы (рис. Рис. Они имеют огромную массу и геометрические размеры, высокую металлоемкость, рассчитаны на небольшое число оборотов. При монтаже таких насосов требуется сооружение мощных фундаментов, а при эксплуатации необходим хороший уход и обильная смазка. Кроме того, насосы такого типа имеют сложное устройство и быстроизнашиващиеся детали кривошипно-шатунного механизма, механизма воздухораспреде-ления, часто выходят из строя и требуют значительных затрат на изготовление. Неуравновешенность движущихся масс насоса вызывает большой шум при его работе и отрицательно сказывается на долговечности деталей. Перечисленные недостатки вакуумных насосов поршневого тина потребовали отказаться от их производства и изучения эффективности применения другйх источников разрежения. Исключение составляют небольшие по производительности поршневые насосы зарубежных фирм "Манус” (Англия), " М1е(к " (ФЕТ) и "Христенсен" (Дания), предназначенные в основном для работы одного доильного аппарата на мелких животноводческих фермах. В настоящее время во многих странах мира получили широкое распространение более совершенные ротационные вакуумные насосы низкого давления и средней производительности. По конструктивным признакам ротационные вакуумные насосы разделяются на пластинчатые, с катящимся поршнем, водокольцевые, двухроторные и шланговые. Классификационная схема ротационных вакуумных насосов представлена на рис. СП&1. Рис. Фирмы "Манус" (Англия), "Ф. Ф. Вакуум-энлаг" (ФРГ),"Шимодзу" (Япония) для машинного доения выпускают вакуумные насосы с катящимся поршнем (рис. Достоинством насосов такого типа является небольшое количество зазоров, через которые воздух проникает в вакуумную систему. Однако они сложны по конструкции, требуют большой точности изготовления деталей, а наличие быстроизнаши-вающихся деталей и клапанов делает их менее надежными в эксплуатации. Движущиеся возвратно-поступательные части сильно изнашиваются в процессе работы и поэтому требуют обильной смазки. В Советском Союзе такие насосы применялись только в единичных случаях Г] . В некоторых хозяйствах нашей страны [бо] находят применение в машинном доении коров промышленные водокольцевые вакуумные насосы с жидкостным поршнем (рис. Эти насосы не имеют распределительного механизма, металлических трущихся поверхностей и не требуют смазки во время работы. Предусмотренное конструкцией гидравлическое уплотнение в этих насосах создает условия для снижения механического износа трущихся деталей. Однако такие насосы имеют довольно низкий КОД (0,. Кроме того, водокольцевые вакуумные насосы требуют дополнительных устройств (насосов) для подачи рабочей жидкости, отличаются жесткостью в работе, могут работать только при плюсовой температуре. При этом они имеют менее устойчивый режим работы, более высокие эксплуатационные затраты на единицу удельной производительности. В ряде случаев [б2, ] при доении находят применение двухроторные (типа ЕУТС). Повышение производительности в таких насосах ограничивается увеличением внутренних утечек воздуха.
