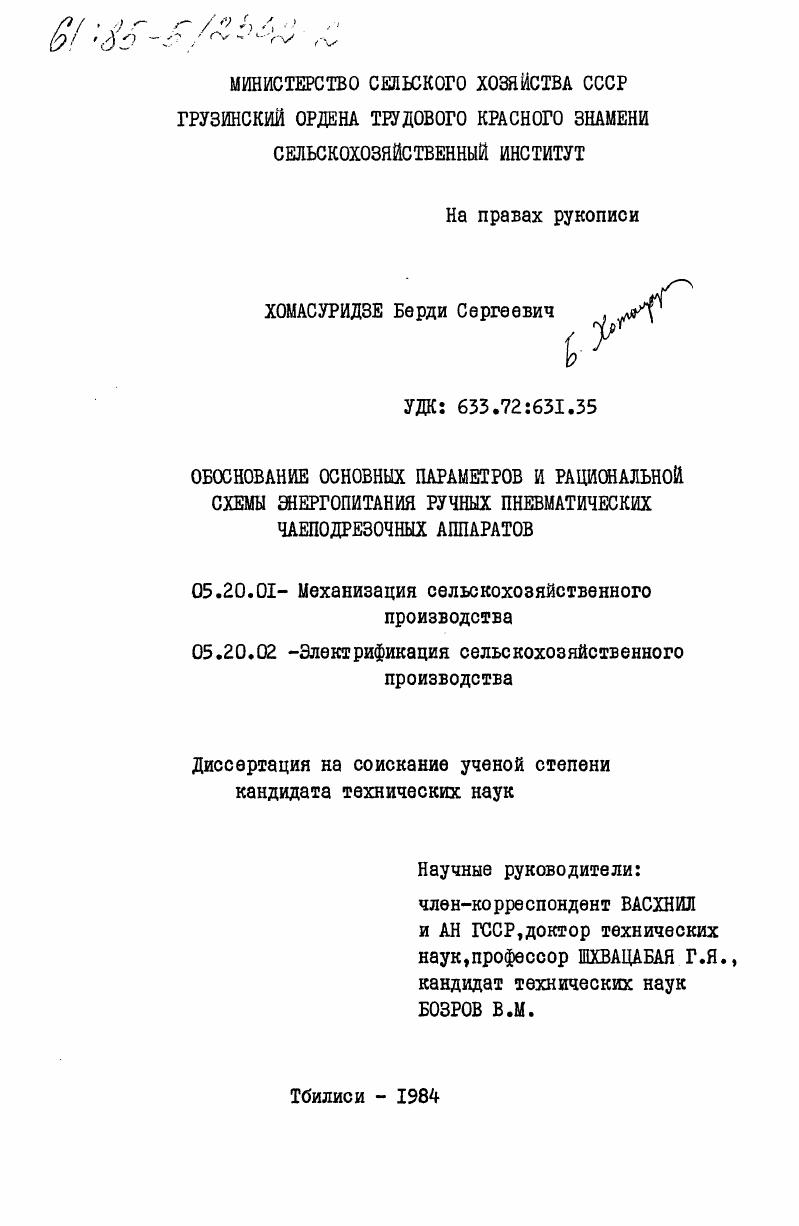

Обоснование основных параметров и рациональной схемы энергопитания ручных пневматических чаеподрезочных аппаратов

• Автор: Хомасуридзе, Берди Сергеевич
• Шифр специальности: 05.20.01, 05.20.02
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Тбилиси
• Количество страниц: 167 c. : ил

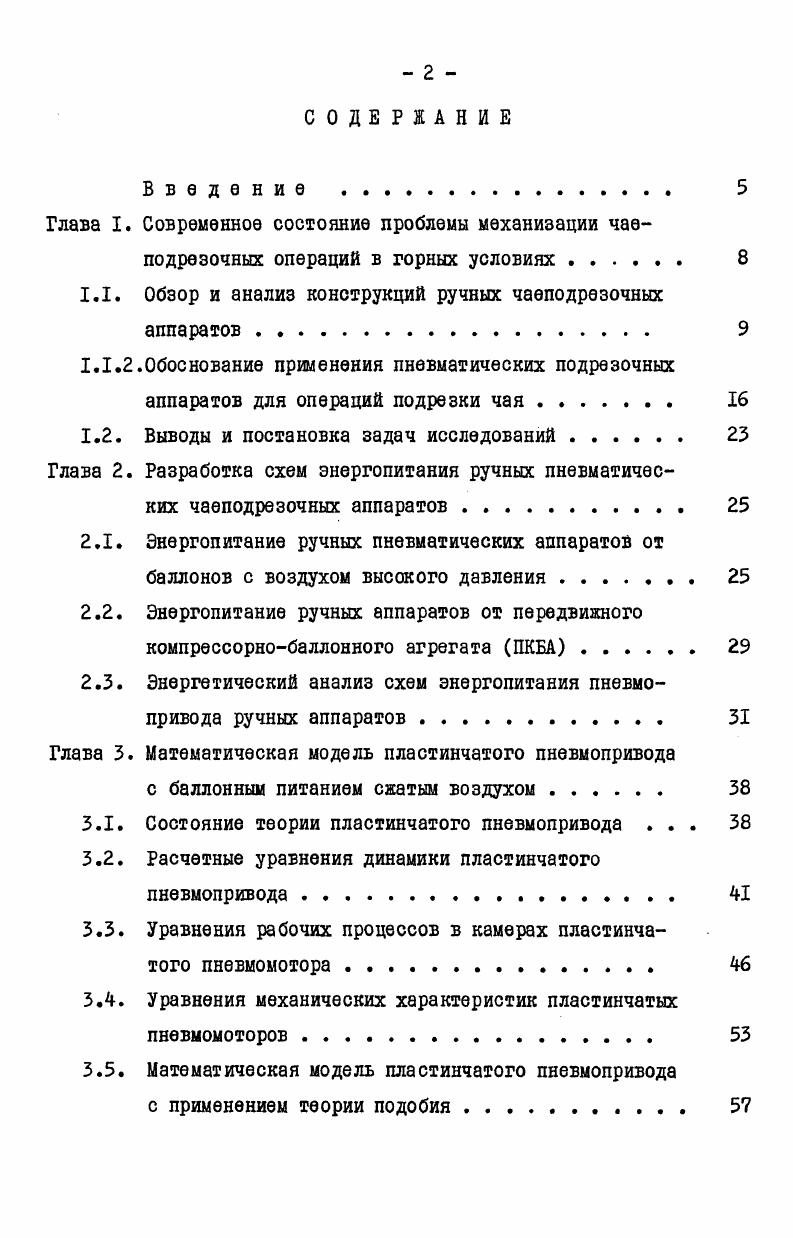

СОДЕРЖАНИЕ
Введение

Глава I. Современное состояние проблемы механизации чае

подрезочных операций в горных условиях

1.1. Обзор и анализ конструкций ручных чаеподрезочных

аппаратов .

1.1.2.Обоснование применения пневматических подрезочных

аппаратов для операций подрезки чая

1.2. Выводы и постановка задач исследований .

Глава 2. Разработка схем энергопитания ручных пневматических чаеподрезочных аппаратов .

2.1. Энергопитание ручных пневматических аппаратов от

баллонов с воздухом высокого давления
2.2. Энергопитание ручных аппаратов от передвижного
компрессорнобаллонного агрегата ПКБА
2.3. Энергетический анализ схем энергопитания пневмопривода ручных аппаратов .
Глава 3. Математическая модель пластинчатого пневмопривода
с баллонным питанием сжатым воздухом .
3.1. Состояние теории пластинчатого пневмопривода .
3.2. Расчетные уравнения динамики пластинчатого
пневмопривода
3.3. Уравнения рабочих процессов в камерах пластинчатого пневмомотора
3.4. Уравнения механических характеристик пластинчатых
пневыомоторов
3.5. Математическая модель пластинчатого пневмопривода
с применением теории подобия .

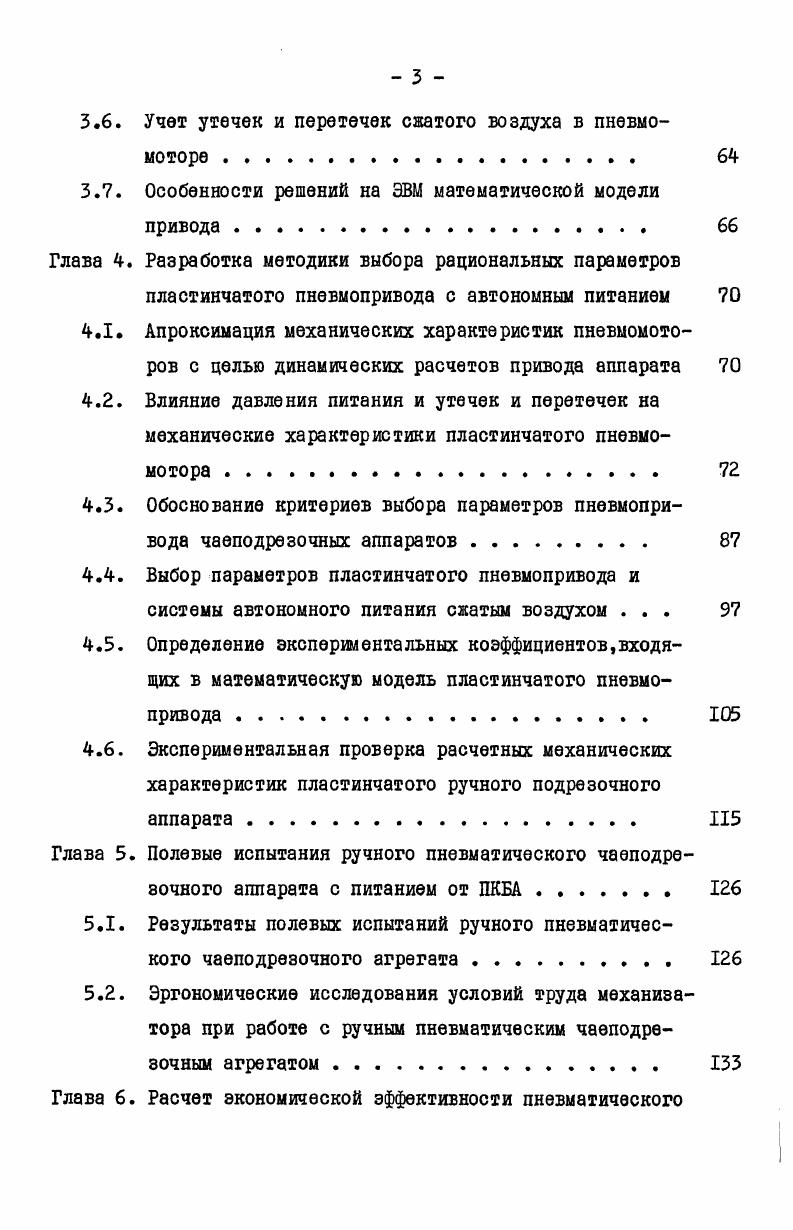

3.6. Учет утечек и перетечек сжатого воздуха в пневмоыоторе.
3.7. Особенности решений на ЭВМ математической модели привода
Глава 4. Разработка методики выбора рациональных параметров
пластинчатого пневмопривода с автономным питанием
4.1. Апроксиыация механических характеристик пневмомото
ров с целью динамических расчетов привода аппарата
4.2. Влияние давления питания и утечек и перетечек на механические характеристики пластинчатого пневмомотора
4.3. Обоснование критериев выбора параметров пневмопривода чаеподрезочных аппаратов .
4.4. Выбор параметров пластинчатого пневмопривода и системы автономного питания сжатым воздухом .
4.5. Определение экспериментальных коэффициентов,входящих в математическую модель пластинчатого пневмопривода .
4.6. Экспериментальная проверка расчетных механических характеристик пластинчатого ручного подрезочного аппарата.
Глава 5. Полевые испытания ручного пневматического чаеподре
зочного аппарата с питанием от ПКБА
5.1. Результаты полевых испытаний ручного пневматического чаеподрезочного агрегата .
5.2. Эргономические исследования условий труда механизатора при работе с ручным пневматическим чаеподрезочным агрегатом .
Глава 6. Расчет экономической эффективности пневматического
чаеподреаочного агрегата РПЧА
6.1. Исходные данные
6.2. Расчет экономических показателей
6.3. Расчет верхнего лимита цены пневматического
чаеподрезочного агрегата РПЧА
Основные выводы
Приложение.
Литература


Рабочие органы обоих аппаратов аналогичны и представляют собой плоские ножи сегментного типа,состоящие из неподвижных и подвижных сегментов одинаковой конструкции. Испытание рассмотренных японских чаесборочно-подрезочных аппаратов выявило целый ряд достоинств этих аппаратов. В первую очередь это касается увеличения производительности труда в 4-5 раз по сравнению с ручным трудом. Однако. В последние годы в чаеводстве нашей республики начали применять ручные чаеподрезочные и чаесборочные машины с электроприводом постоянного тока АЧР-0 и РЧА-0,выпускаемые заводом "Грузсель-маш". Основные узлы чаесборочной машины АРЧ-0: корпус,режущий аппарат,вентилятор,приводной электродвигатель типа "ДПП-1". Двигатель крепится на левой боковой стенке машины. Подвижной нож получает движение от электродвигателя через редуктор с помощью эксцентрика шатунного механизма. В передней части корпуса установлен вентилятор для создания потока воздуха необходимого для подачи флешей к рабочим органам и транспортировки после среза в мешки. Передача вращения к вентиляторам осуществляется с помощью зубчато-ременной передачи. Испытания ручных чаеподрвзочных и чаесборочных машин производства завода "Грузсельмаш" показали,что они увеличивают производительность труда в 2,5-3 раза по сравнению с ручным трудом,однако отмечено и то,что из-за конструктивных и производственных дефектов указанные машины зачастую выходят из строя. Основной причиной ненадежной работы чаесборочной машины является неправильный подбор приводного электродвигателя^ также наличие сложной кинематической схемы передачи крутящего момента от эл. В году на Грузинской МИС испытывались чаеподрезочные аппараты марки РЧМ-ЗбО конструкции ГрузНИИМЭСХ //. Аппараты были представлены на испытания в двух вариантах: с преобразователем частоты тока,получающим питание от общей сети,проведенной на чайных плантациях,и бензоэлектрическим агрегатом для неэлектрофици-рованных участков. В отличие от серийных аппаратов АРЧ-0 и РЧА-0,которые получают энергию через преобразователь тока от общей сети переменного однофазного тока напряжением 0 В и частотой Гц,для аппаратов конструкции ГрузНИИМЭСХ требуется трехфазный ток напряжением 0 В и частотой Гц,который через преобразователь частоты преобразуется на В с частотой 0 Гц. Испытания аппаратов конструкции ГрузНИИМЭСХ выявили целый ряд их преимуществ по сравнению с серийными,в результате чего в году этим же институтом на испытания были представлены усовершенствованные ручные чаесборочные аппараты АЧСР-0 с питанием как от сети через преобразователь частоты тока,так и от бензоэлектричес-кого агрегата. Аппараты могут быть использованы как на сборе,так и на подрезке (перевод с одной операции на другую требует добавления или снятия незначительного количества деталей). АЧСР-0 с преобразователем частоты тока /7. В комплекс входят 4-5 чаесборочных аппаратов с -метровыми электрошнурами для каждого аппарата. Аппарат состоит из следующих основных узлов: режущих рабочих органов,двухступенчатого цилиндрического редуктора,электродвигателя,вентилятора с воздухопроводной трубой,корпуса,задней и передней рукояток. В качестве привода на аппарате установлен трехфазный асинхронный электродвигатель с короткозамкнутым ротором марки АП-2ІА. Двигатель выполнен в виде статора с обмоткой и ротора с подшипником. Частота тока 0 Гц,напряжение В,мощность 0 Вт. Преобразователь частоты тока марки ИЗ представляет собой мотор-генератор,состоящий из 3-х фазного асинхронного электродвигателя мощностью 5,8 кВт,напряжением 0 В,на валу которого в одном корпусе установлен 3-х фазный генератор,вырабатывающий переменный ток напряжением . В и частотой 0 Гц. Мощность генератора 4 кВт. Преобразователь снабжен пультом управления,который состоит из включателей высокого и низкого напряжения с автоматической защитой и розетками для подключения удлинительных кабелей. Длина каждой секции м. Максимальная дальность одной линии электропередачи с напряжением . В,включая -метровый электрошнур,составляет 0 м,что обеспечивает обслуживание 4.
