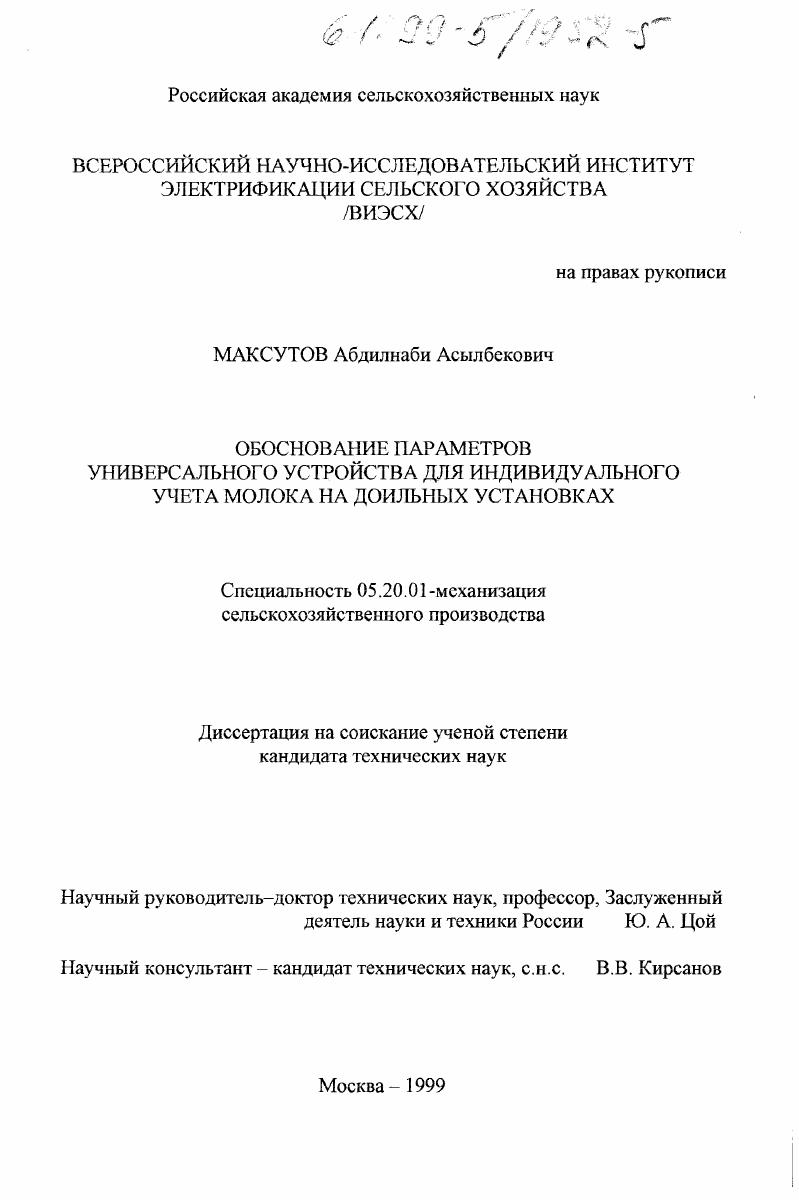

Обоснование параметров универсального устройства для индивидуального учета молока на доильных установках

• Автор: Максутов, Абдилнаби Асылбекович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Москва
• Количество страниц: 192 с.

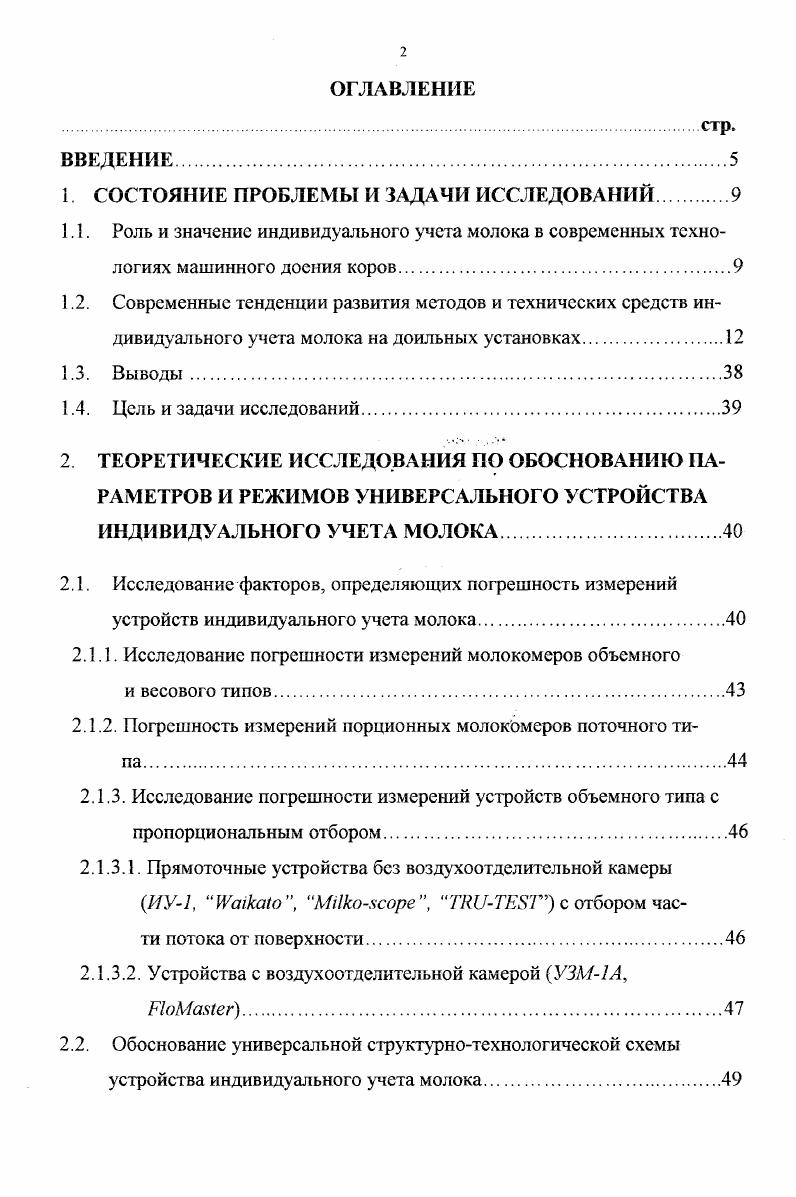

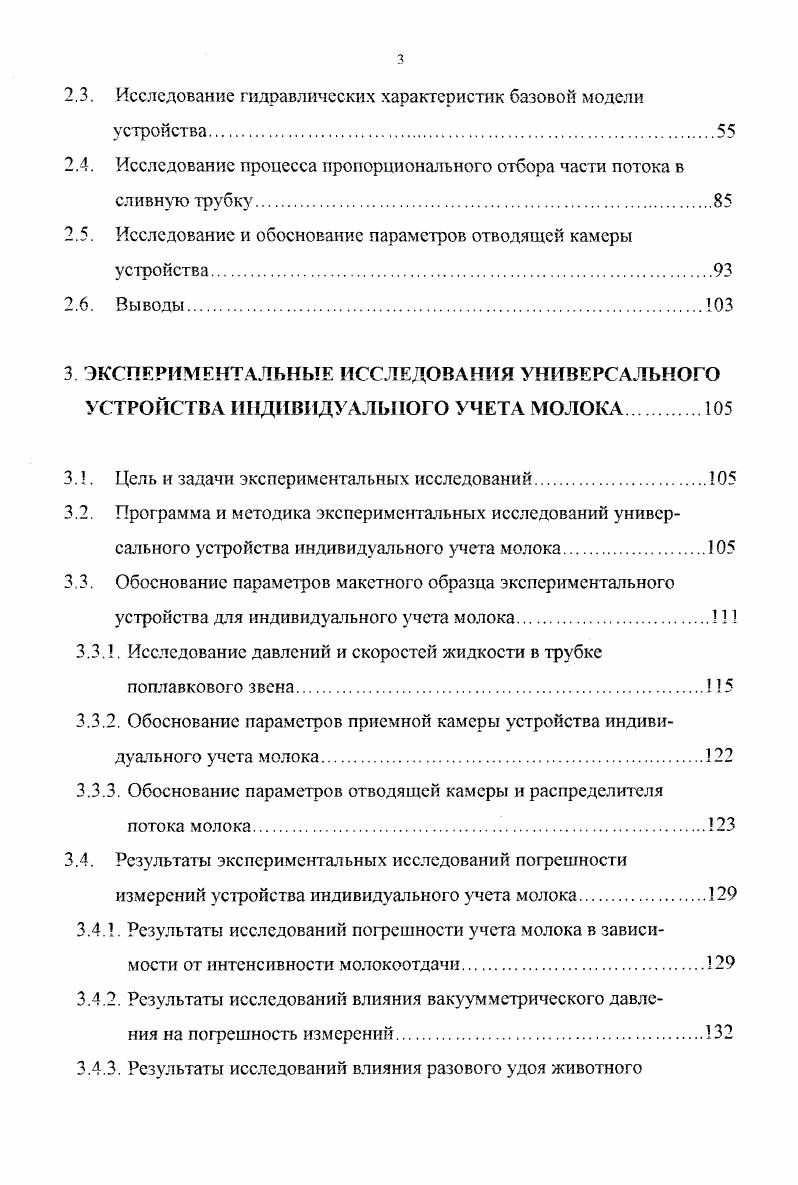

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ.

1 СОСТОЯНИЕ ПРОБЛЕМЫ И ЗАДАЧИ ИССЛЕДОВАНИЙ

1.1. Роль и значение индивидуального учета молока в современных технологиях машинного доения коров.
1.2. Современные тенденции развития методов и технических средств индивидуального учета молока на доильных установках

1.3. Выводы.

1.4. Цель и задачи исследований.

2 ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ПО ОБОСНОВАНИЮ ПА

РАМЕТРОВ И РЕЖИМОВ УНИВЕРСАЛЬНОГО УСТРОЙСТВА ИНДИВИДУАЛЬНОГО УЧЕТА МОЛОКА

2.1. Исследование факторов, определяющих погрешность измерений устройств индивидуального учета молока.

2.1.1. Исследование погрешности измерений молокомеров объемного

и весового типов
2.1.2. Погрешность измерений порционных молокомеров поточного типа.
2.1.3. Исследование погрешности измерений устройств объемного типа с
пропорциональным отбором
2.1.3.1. Прямоточные устройства без воздухоотделительной камеры
ИУ1, i, i, с отбором части потока от поверхности
2.1.3.2. Устройства с воздухоотделитсльной камерой УЗМ1А,

2.2. Обоснование универсальной структурнотехнологической схемы устройства индивидуального учета молока
2.3. Исследование гидравлических характеристик базовой модели
устройства
2.4. Исследование процесса пропорционального отбора части потока в
сливную трубку
2.5. Исследование и обоснование параметров отводящей камеры
устройства
2.6. Выводы
3 ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ УНИВЕРСАЛЬНОГО УСТРОЙСТВА ИНДИВИДУАЛЬНОГО УЧЕТА МОЛОКА
3.1. Цель и задачи экспериментальных исследований
3.2. Программа и методика экспериментальных исследований универсального устройства индивидуального учета молока.
3.3. Обоснование параметров макетного образца экспериментального
устройства для индивидуального учета молока
3.3.1. Исследование давлений и скоростей жидкости в трубке поплавкового звена.
3.3.2. Обоснование параметров приемной камеры устройства индивидуального учета молока
3.3.3. Обоснование параметров отводящей камеры и распределителя потока молока
3.4. Результаты экспериментальных исследований погрешности
измерений устройства индивидуального учета молока
3.4.1. Результаты исследований погрешности учета молока в зависимости от интенсивности молокоотдачи
3.4.2. Результаты исследований влияния вакууммстрического давления на погрешность измерений.
3.4.3. Результаты исследований влияния разового удоя животного
на погрешность измерений
3.4.4. Результаты исследований влияния скорости и давления на коэффициент пропорционального отбора при заданном угле сходимости.
3.4.5. Результаты исследования погрешностей измерений универсального устройства индивидуального учета молока в зависимости
от угла сужения трубки поплавкового звена.
3.4.6. Результаты исследования погрешности измерений в зависимости
от угла установки устройства индивидуального учета молока относительно молокопровода
3.5. Результаты хозяйственных испытаний универсального устройства индивидуального учета молока
3.6. Выводы
4 ОЦЕНКА ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ИССЛЕДОВАНИЙ.
4.1. Назначение
4.2. Техникоэкономический расчет устройства индивидуального
учета молока.
4.3. Выводы
5 ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ
6. ЛИТЕРАТУРА.
7. ПРИЛОЖЕНИЕ.
ВВЕДЕНИЕ
Актуальность


Есть разница и между математическими и физическими моделями способов определения количества молока от каждой коровы и устройств их осуществления, что вносит дополнительные погрешности измерений. Непрерывность процесса доения в пульсирующем молочном потоке доильной установки, а также резко изменяющаяся интенсивность молокоотдачи коров с динамикой, присущей индивидуально каждой корове, приводит к образованию динамических компонентов погрешности измерений устройств для учета молока 4. Другой важной сопутствующей проблемой является обеспечение стабильности вакуумного режима под сосками коровы в процессе доения. Существующие устройства для определения индивидуального надоя молока от одной коровы значительно влияют на вакуумный режим доения коров, что приводит к заболеванию у них вымени и сосков. Это недопустимо с точки зрения требований физиологии машинного доения и способствует уменьшению продуктивности коров и количества надаиваемого от них молока. Поэтому, при разработке новых устройств индивидуального учета молока, необходимо учитывать этот важный фактор. Существующие измерительные устройства для определения количества молока, принято классифицировать по принципу действия рис. Одним из самых простых измерительных устройств являются молокомеры. Молокомеры рис. Молокомеры малоэффективны при работе на автоматизированных доильных установках изза больших трудозатрат, связанных с измерением количества молока 9. При доении коров на доильных установках, оснащенных молокопроводами, применяются вакуумированные цилиндрические и шаровидные молокомеры изготовленные из прозрачных материалов рис. Известен стеклянный цилиндрический молокомер, разделенный на четыре секции с коаксиально расположенной трубкой для сообщения ее с источником вакуума и атмосферой 9. Он предназначен для определения надоя молока с каждой четверти вымени, для чего в конструкции молокомера предусмотрен трехходовой кран. Этот молокомер прост по конструкции, более удобен в эксплуатации, имеется возможность отбора проб на анализ. Но вместе с тем, показания молокомеров во многом подвержены искажениям, что говорит о присутствии нежелательных факторов, влияющих на процесс измерения. Такой метод контроля удоя создает дополнительные затраты труда и времени. В некоторых автоматизированных доильных установках применяется молокомер, состоящий из корпуса с фиксированной крышкой, датчика положения, установленного на ней и соединенного электрически со счетным устройством, зубчатых колес. Рис. Рис. Молокомеры различных типов и конструкций. Рис. К недостаткам таких молокомеров можно отнести трудоемкость промывки изза наличия двух камер, соединенных сальниками, что ведет к загрязнению молока изза возможного попадания смазки трудность разборки устройства наличие зубьев на колесах овальных шестернях затрудняет надежное уплотнение и точное исполнение последних, ото повышает стоимость и ухудшает точность устройства, так как при этом увеличиваются перетекания молока в приборе. Известна схема молокомера, где количество молока измеряется с помощью ультразвука. Принцип работы датчика основан на измерении времени прохождения ультразвука от излучателя до отражателя. В середине емкости, в пластмассовой трубке, имеется металлический сердечник. Расположенный вокруг пластмассовой трубки поплавок поднимается соответственно уровню молока в емкости и вместе с собой поднимает постоянный магнит, приводящий в движение сердечник, который находится в пластмассовой трубке. Встроенный в верхней части емкости ультразвуковой генератор излучает и воспринимает отраженные сигналы. При увеличении количества продукта в емкости сокращается время прохождения ультразвукового сигнала, и это изменение находится в прямой зависимости от объема надоенного молока. Из зарубежных молокомеров заслуживает внимания молокомер производства фирмы ВтМас , с вращающимся ротором и электронной регистрацией количества надоя молока рис. Ротор имеет шесть калиброванных камер, каждая вместимостью 0 мл. Под корпусом молокомера установлен электродвигатель, вращение от которого передаегся ротору через коробку передач 6. Рис.
