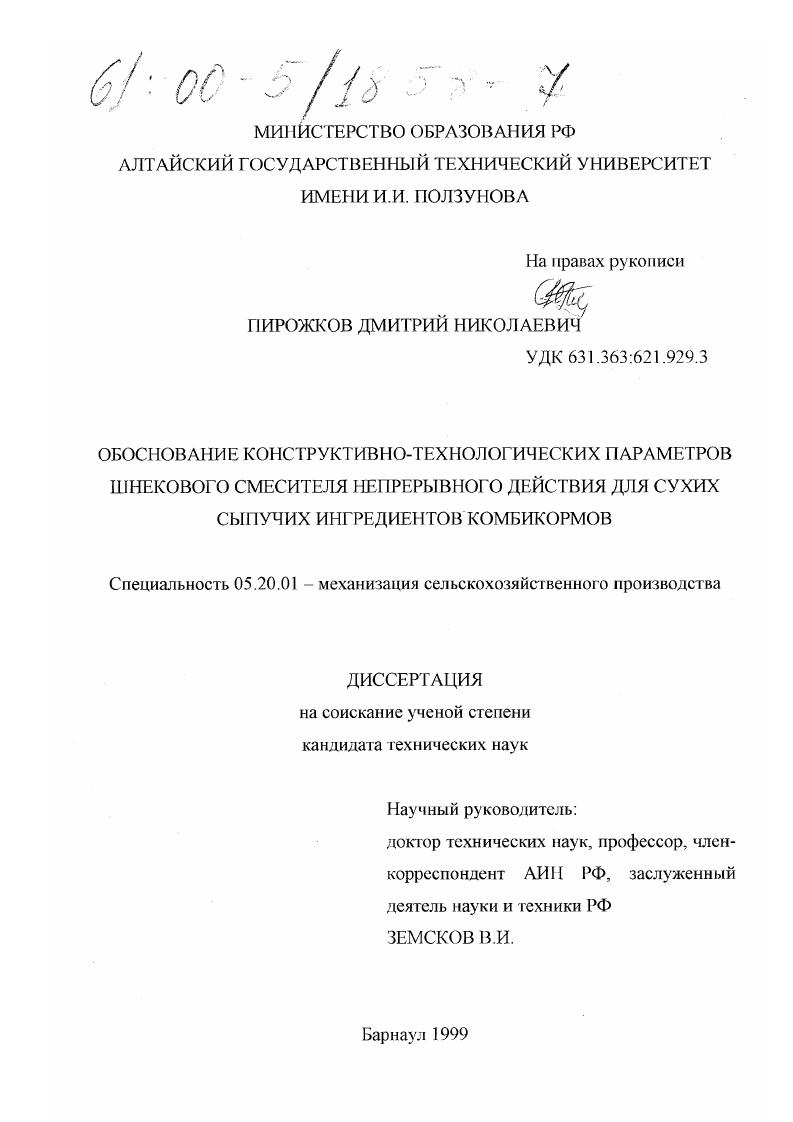

Обоснование конструктивно-технологических параметров шнекового смесителя непрерывного действия для сухих сыпучих ингредиентов комбикормов

• Автор: Пирожков, Дмитрий Николаевич
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Барнаул
• Количество страниц: 161 с. : ил.

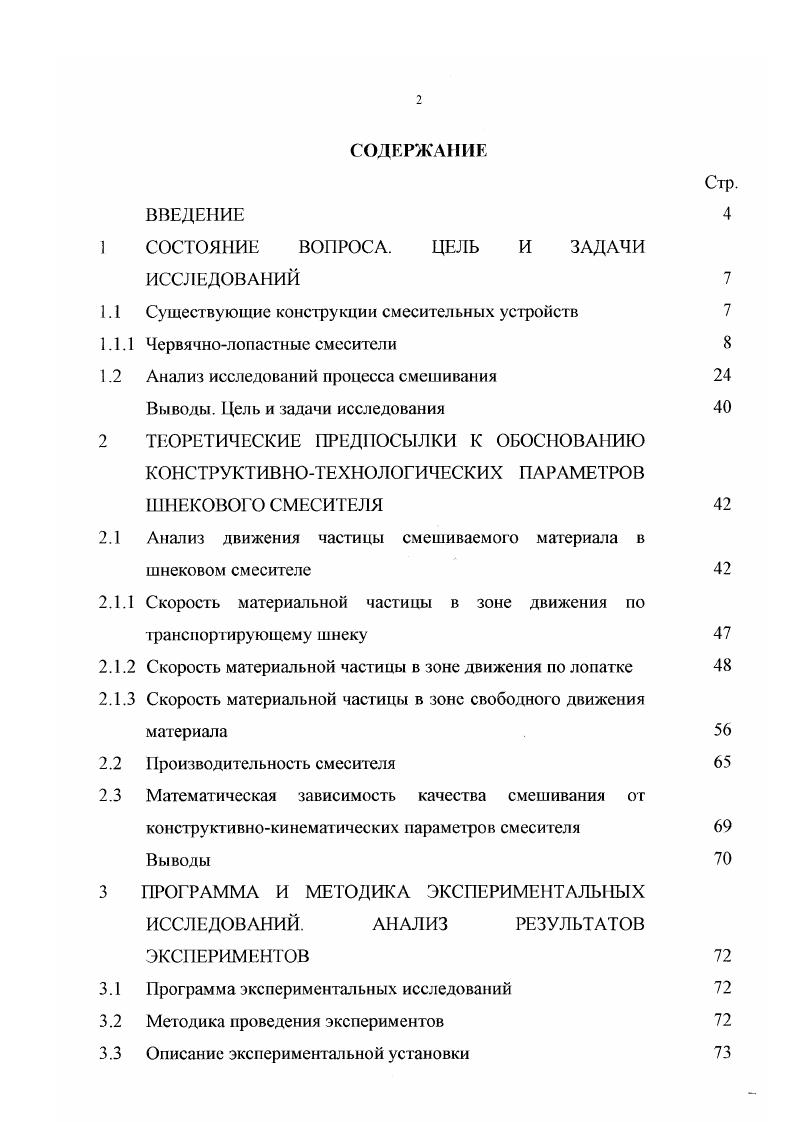

1 СОСТОЯНИЕ ВОПРОСА. ЦЕЛЬ И ЗАДАЧИ

ИССЛЕДОВАНИЙ

1.1 Существующие конструкции смесительных устройств

1.1.1 Червячнолопастные смесители

1.2 Анализ исследований процесса смешивания

Выводы. Цель и задачи исследования

2 ТЕОРЕТИЧЕСКИЕ ПРЕДПОСЫЛКИ К ОБОСНОВАНИЮ

КОНСТРУКТИВНОТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ ШНЕКОВОГО СМЕСИТЕЛЯ

2.1 Анализ движения частицы смешиваемого материала в

шнековом смесителе

2.1.1 Скорость материальной частицы в зоне движения по транспортирующему шнеку

2.1.2 Скорость материальной частицы в зоне движения по лопатке
2.1.3 Скорость материальной частицы в зоне свободного движения материала
2.2 Производительность смесителя
2.3 Математическая зависимость качества смешивания от
конструктивнокинематических параметров смесителя
Выводы
3 ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ
ИССЛЕДОВАНИЙ. АНАЛИЗ РЕЗУЛЬТАТОВ
ЭКСПЕРИМЕНТОВ

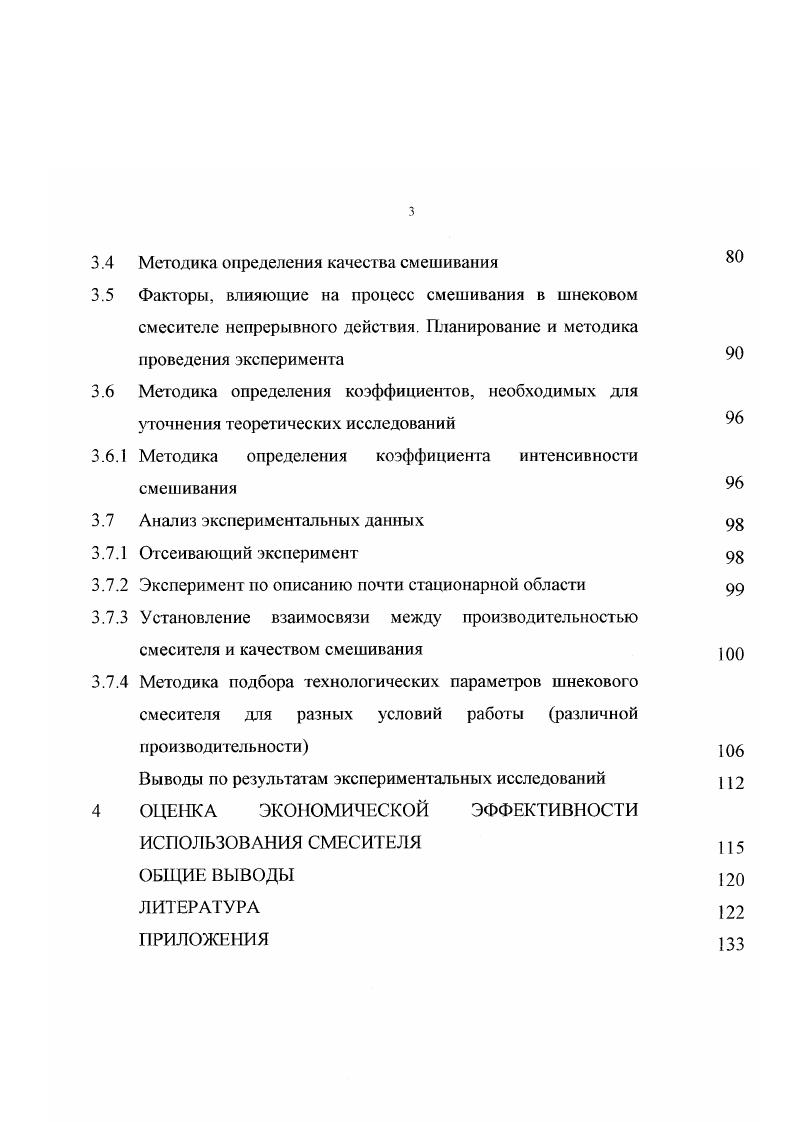

3.1 Программа экспериментальных исследований
3.2 Методика проведения экспериментов
3.3 Описание экспериментальной установки
3.4 Методика определения качества смешивания
3.5 Факторы, влияющие на процесс смешивания в шнековом смесителе непрерывного действия. Планирование и методика проведения эксперимента
3.6 Методика определения коэффициентов, необходимых для уточнения теоретических исследований
3.6.1 Методика определения коэффициента интенсивности смешивания
3.7 Анализ экспериментальных данных
3.7.1 Отсеивающий эксперимент
3.7.2 Эксперимент по описанию почти стационарной области
3.7.3 Установление взаимосвязи между производительностью смесителя и качеством смешивания ЮО
3.7.4 Методика подбора технологических параметров шнекового смесителя для разных условий работы различной
ПрОИЗВОДИТеЛЬНОСТИ
Выводы по результатам экспериментальных исследований 1,
4 ОЦЕНКА ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ
ИСПОЛЬЗОВАНИЯ СМЕСИТЕЛЯ ,
ОБЩИЕ ВЫВОДЫ
ЛИТЕРАТУРА


Схема такого смесителя показана на рис. Смеситель имеет рабочую камеру 1, состоящую из двух цилиндрических оболочек, оси которых перекрещиваются. Шнеки 2, находящиеся в каждой из оболочек, перекрещиваются между собой в зоне пересечения оболочек камеры. Каждый шнек соединен с приводом 3 и снабжен ворошителем 4 в зоне пересечения оболочек рабочей камеры 1 и лопастями 5 в верхней части ею. Шнеки установлены в опорах 6 и 7. Смеситель может работать как в периодическом, так и в непрерывном режимах перемешивания сыпучих материалов. Работа в периодическом режиме происходит следующим образом. Рисунок 1. Схема шнекового смесителя с перекрещивающимися валами. Во время перемешивания сыпучий материал дели гея на два потока. Один поток петлеобразный, образуется наклонными оболочками рабочей камеры 1 и циркуляционными течками 8, а другой создается внутри рабочей камеры 1 при помощи шнеков 2, ворошителей 4 и лопастей 5. Благодаря наклону оболочек в рабочей камере сыпучий материал, опускаясь вниз, попадает в разных местах под действие вращающихся шнеков 2, которые подают материал спиралеобразным потоком вдоль нижних стенок из одной оболочки в другую. В зоне пересечения оболочек рабочей камеры сыпучий материал разрыхляется и интенсивно перемешивается ворошителями 4, а в верхней части рабочей камеры разбрасывается лопастями 5. Таким образом, в рабочей камере смесителя создаются интенсивные, разнонаправленные, пересекающиеся между собой потоки сыпучего материала, что способствует быстрому и тщательному перемешиванию его.
