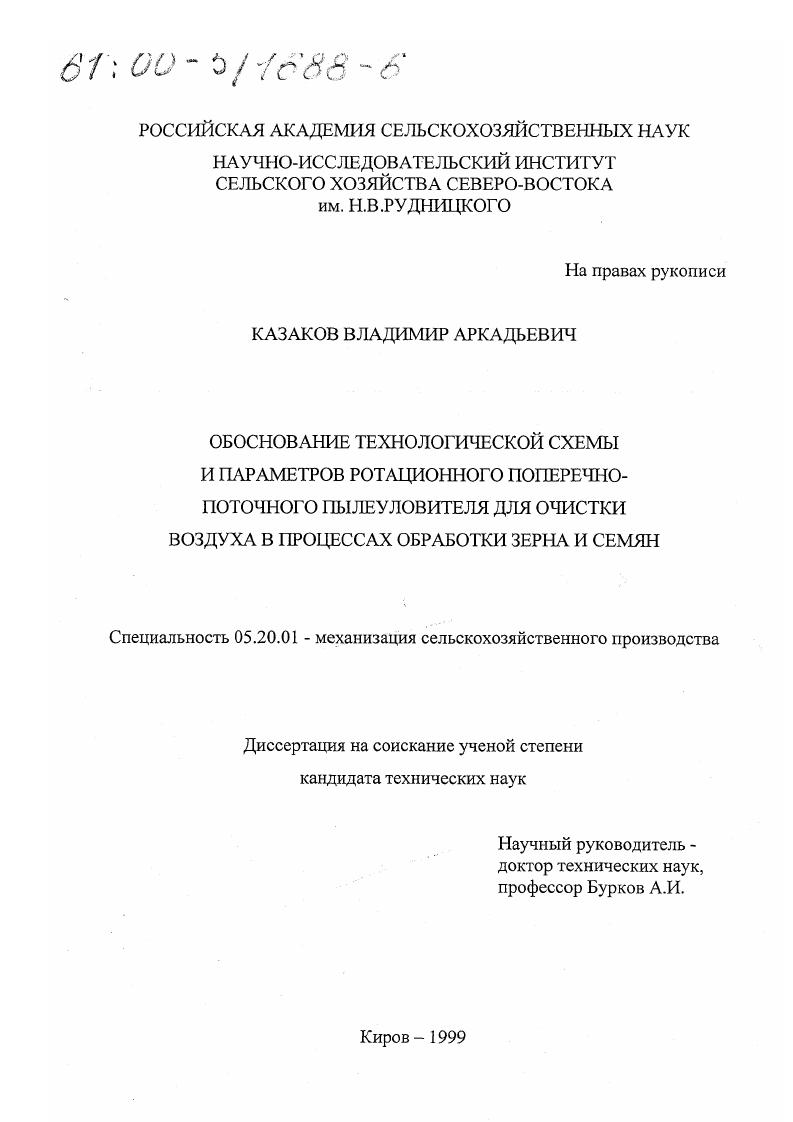

Обоснование технологической схемы и параметров ротационного поперечно-поточного пылеуловителя для очистки воздуха в процессах обработки зерна и семян

• Автор: Казаков, Владимир Аркадьевич
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Киров
• Количество страниц: 155 с. : ил.

Анализ конструкций пылеуловителей, применяемых в процессах обработки зерна и семян. Циклоны. Ротационные пылеуловители. Постановка проблемы и задачи исследования. Теоретическое обоснование схемы и рабочий процесс ротационного поперечнопоточного пылеуловителя. Анализ влияния основных конструктивных параметров на аэродинамические показатели ротационного поперечнопоточного пылеуловителя. Анализ влияния конструктивнотехнологических параметров ротационного пылеуловителя на эффективность пылеулавливания . ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ. Методика проведения исследований и обработки экспериментальных данных. РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ РОТАЦИОННОГО ПОПЕРЕЧНОПОТОЧНОГО ПЫЛЕУЛОВИТЕЛЯ
4. Влияние конструктивных параметров ротационного поперечнопоточного пылеуловителя на его аэродинамические показатели. Влияние угла установки лопаток ротора на эффект очистки воздуха. Влияние жалюзийной решетки, установленной во входном канале пылеуловителя, на эффект очистки и гидравлическое сопротивление.


Инерционные жалюзийные пылеуловители достаточно широко используются для очистки отработанного воздуха в пневмосистемах зерноочистительных машин, агрегатах и комплексах послеуборочной обработки зерна 7,9,,,,,,,,,,,,5. Очистка воздуха в жалюзийных пылеуловителях происходит за счет сил инерции, возникающих при прохождении его в зазоры между жалюзи. Принцип действия наиболее простых пылеуловителей рис. Запыленный воздух вводится со стороны широкого основания конуса или пирамиды, образованных кольцами или жалюзийными поверхностями. Сужение конуса и пирамиды увеличивает сопротивление проточной части и часть воздуха выходит через зазоры между кольцами или пластинами жалюзи, изменяя свое направление на 0. Частицы пыли за счет сил инерции и сил тяжести перемещаются к узкому основанию пылеуловителя вместе с частью оставшегося воздуха. Гидравлическое сопротивление простых жалюзийных пылеуловителей составляет 0. Па, а их эффективность зависит от характеристики улавливаемых частиц, скорости воздушного потока, конструктивных параметров и может достигать и более процентов. В конструкции Гобразного жалюзийнопротивоточного пылеуловителя рис. В первой ступени, представляющей собой жалюзийный пылеуловитель Г образной формы с начальным и конечным участками, соединенными поворотным участком со сплошным стенками, процесс очистки воздуха аналогичен предыдущим конструкциям. Во второй ступени поток пылевоздушной смеси, выходящий из первой ступени, разворачивается почти на 0. Пыль оседает в камере, а очищенный воздух выходит из пылеуловителя. В зависимости от условий функционирования эффективность очистки воздуха достигает .
