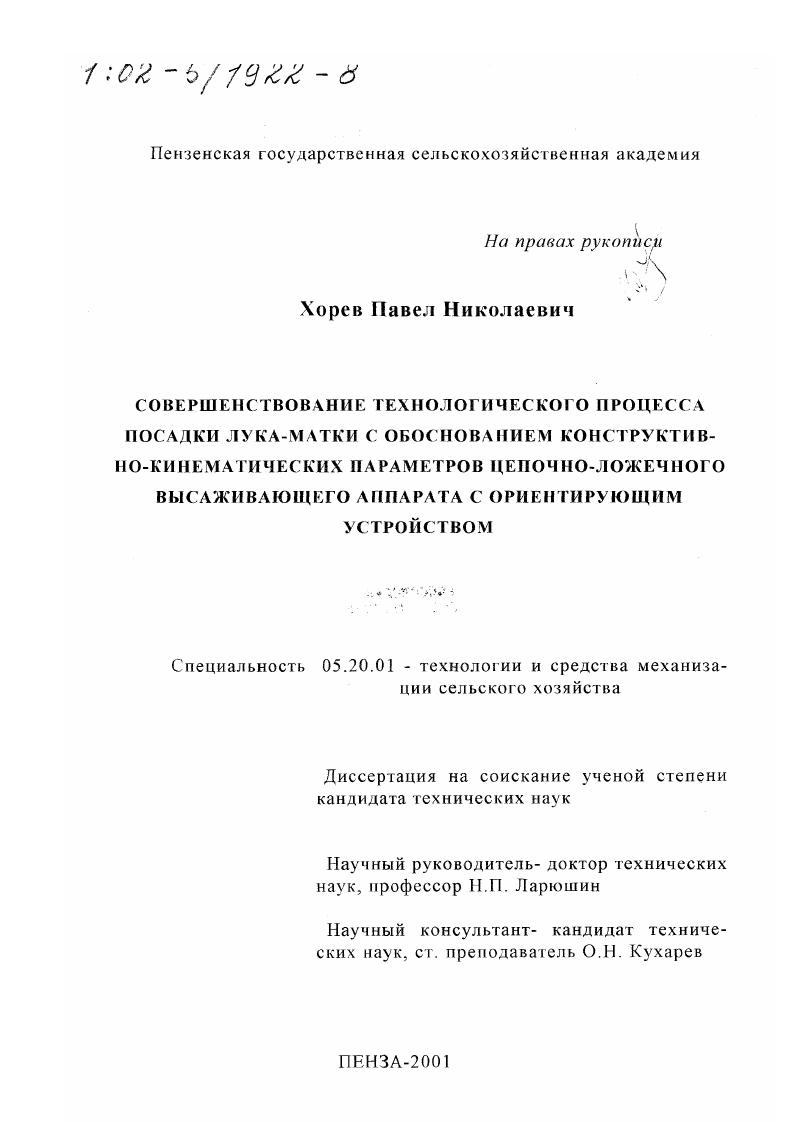

Совершенствование технологического процесса посадки лука-матки с обоснованием конструктивно-кинематических параметров цепочно-ложечного высаживающего аппарата с ориентирующим устройством

• Автор: Хорев, Павел Николаевич
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Пенза
• Количество страниц: 158 с. : ил

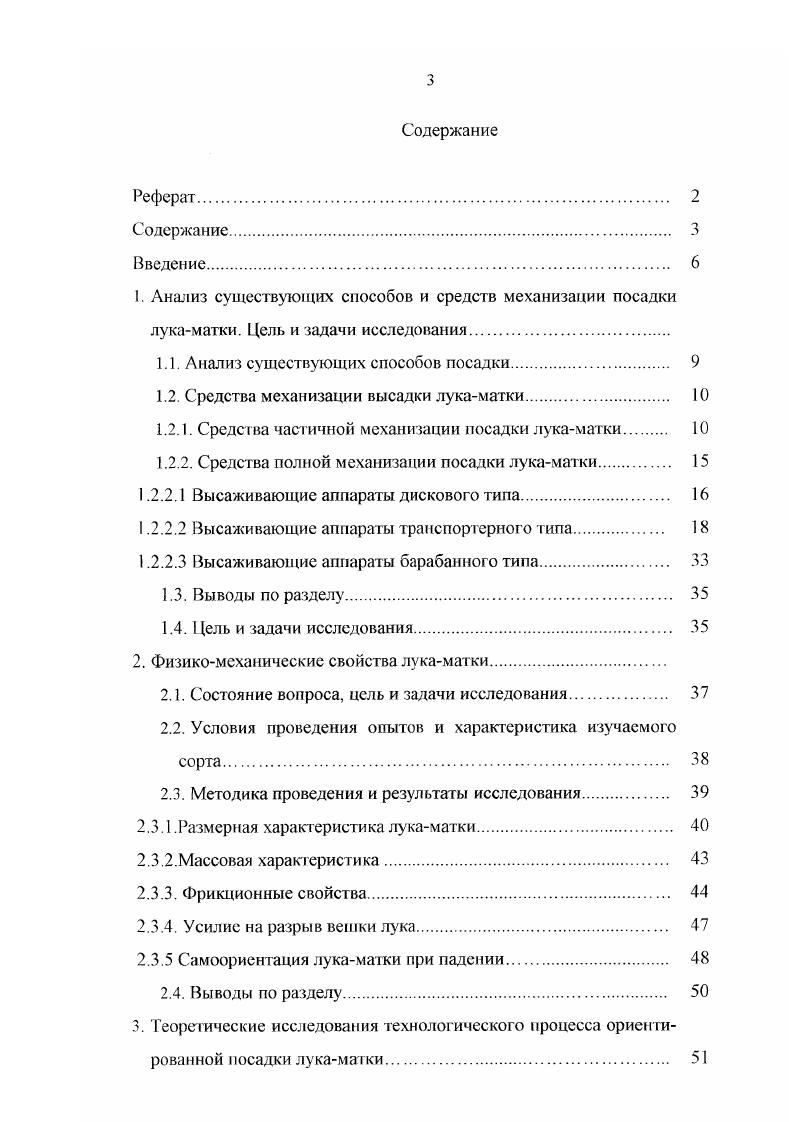

Содержание
Реферат
Содержание.
Введение.
1. Анализ существую г них способов и средств механизации посадки лукаматки. Цель и задачи исследования.

1.1. Анализ существующих способов посадки.

1.2. Средства механизации высадки лукаматки

1.2.1. Средства частичной механизации посадки лукаматки

1.2.2. Средства полной механизации посадки лукаматки.

1.2.2.1 Высаживающие аппараты дискового типа.

1.2.2.2 Высаживающие аппараты фанспоргерного типа

1.2.2.3 Высаживающие аппараты барабанного типа.
1.3. Выводы по разделу
1.4. Цель и задачи исследования.
2. Физикомеханические свойства лукаматки.
2.1. Состояние вопроса, цель и задачи исследования
2.2. Условия проведения опытов и характеристика изучаемого сорта
2.3. Методика проведения и результаты исследования
2.3.1 .Размерная характеристика лукаматки.
2.3.2.Массовая характеристика
2.3.3. Фрикционные свойства
2.3.4. Усилие на разрыв вешки лука.
2.3.5 Самоориентация лукаматки при падении
2.4. Выводы по разделу
3. Теоретические исследования технологического процесса ориентированной посадки лукаматки.
3.1. Конструктивный расчет щеточного ориентирующего устройства
3.1.1. Определение модули упругости материала ворса щеточного ориентирующего устройства.
3.1.2. Определение параметров ворса щеточного ориентирующего устройства.
3.2. Определение параметров битера.
3.2.1. Определение формы лопасти битера.
3.3. Кинематический расчет высаживающего аппарата
3.3.1. Условие закрепления вешки луковицы в ложечках высаживающего аппарата в подвешенном состоянии при движении вниз
3.3.2. Подбор пружины для чашек ложечки.
3.3.3. Определение расстояния .между центрами звездочек цепи высаживающего аппарата
3.4. Расчет и конструирование ворса семяпровода
3.5. Выводы по разделу.
4. Лабораторные исследования цепочноложечною высаживающего аппарата лукаматки с ориентирующим устройством
4.1. Исследование оптимальных конструктивнокинематических параметров цепочноложечного высаживающею аппарата.
4.1.1. Цель и задачи исследования.
4.1.2. Методика экспериментального исследования.
4.1.3. Результаты исследования
4.2. Исследования конструктивнорежимных параметров ориентирующею устройства
4.2.1. Цель и задачи исследования.
4.2.2. Методика экспериментального исследования.
4.2.3. Результаты исследования по обоснованию оптимальных геометрических и кинематических параметров ориенти
рующего устройства для предварительной ориентации лукаматки
4.3. Влияние скорости вращения лопастей битера и поступательной скорости высаживающего аппарата, на положение вешки луковиц относительно поверхности почвы.
4.3.1. Цель и задач и исследования.
4.3.2. Методика проведения исследования и обработка результатов.
4.3.3. Результаты исследований влияния лопастей битера на положение вешки луковиц относительно поверхности почвы.
4.4. Выводы по разделу
5. Лабораторнополевые исследования цепочноложечного высаживающего аппарата с ориентирующим устройством
5.1. Iель и задачи лабораторнополевых исследований
5.2. Условия и методика проведения опытов.
5.3. Результаты лаборагорнополевых исследований
5.3.1. Рав1 юмер1 юсть расгтределения луковиц по пло пади посадки.
5.3.2. Определение положения вешки лукаматки относительно ложечки
5.4. Производственные испытания опытного образца сажалки
5.5. Выводы по разделу
6. Экономическая эффективность ориентированной посадки лукаматки
. 1. Выводы по разделу
Общие выводы
Литература


Для однострочной посадки лукаматки используют культиваторы КСН2,8, которыми нарезают борозды на расстоянии см друг от друга глубиной до см. И, , 1. В семеноводческих хозяйствах Краснодарского края используют переоборудованные сеялки СУБ, навозоразбрасыватели РПТМ2,0, факторные прицепы 1 ПТУ3,5 и ПТС3 . Па сеялке СУБ вместо высевающих катушек ставят крыльчатки из обрезиненного ремня толщиной 0,5. Семенной бункер наращивают, на дне его прорезают окна размером x или x см в зависимости от размеров лука, а количество от схемы посадки , над которыми в бункере устанавливают крыльчатки. Под окнами крепят патрубки рукава, выходные отверстия которых находятся над бороздами на высоте 6. Подача лука в патрубки регулируется заслонками, установленными в окнах бункера. Схема расстановки крыльчаток и патрубков должна точно соответствовать схеме нарезки борозд культиватором. В прицепе ПТС3, сзади, дополнительно устанавливается выскакивающий бункер с прорезанными в дне через каждые см окнами размером x или x см, как у СУБ. Под окнами устанавливаются распределительные рукава. Количество подаваемых луковиц регулируется изменением скорости движения транспортера ПТС3. Вдоль кузова под транспортером на косынках из уголков крепят доски. Лук загружают в кузов на зги доски, а с них он поступает на транспортер, который подает его в высевающий бункер с рукавами. Через рукава луковицы поступают на дно борозд, предварительно нарезанных культиватором. Так же переоборудуют РПТМ2 и 1 ПТУ3,5. За агрегатом идут рабочие, по двое на рядок, проверяют раскладку луковиц в борозде и ориентируют их вниз донцем. Затем пускают культиватор для закрытия борозд. Но данным Н. Белявской , один рабочий за смену может посадить лук на площади 0,. В году на Бирючекутской овощной селекционной опытной станции для посадки лукаматки переоборудовали рассадопосадочную машину НРМ4. В году на этой же станции для посадки лукаматки была использована рассадопосадочная машина РШ . Приспособление включает в себя четыре расширенных до мм сошника для посадки луковиц любых размеров, три деревянных ящика для лука, четыре дисковых загортача укрывщика для закрытия борозд и заделки луковиц. Два ящика устанавливаются впереди для левой и правой сажальщиц и один сзади, для двух средних сажалыциц. В передней части, ящики прикреплены к раме самоходного шасси Г шарнирно, с помощью цепочек, а в задней жестко к стяжкам секций. Такое крепление необходимо для подъема секций в транспортное положение. Ящики устанавливают с наклоном в сторону сажалыциц. Сошник сварной конструкции состоит из двух пласгинщечек, сваренных в передней части, распорки, косынки и стойки, приваренной к сошнику. Дисковые загорточиукрывщики устанавливают вместо прикатывающих каточков и кренят к секциям болтами, диаметр дисков 0 мм. Чтобы обеспечить необходимый угол атаки дисков, цапфа оси изогнута под углом . Производительность такой машины на посадке лука до 1,1 га за семичасовой рабочий день. Обслуживают се тракторист, четыре сажалыцицы и два подносчика. Расстояние между луковицами в ряду . Донцем вниз размешается около луковиц. В году на этой же станции для посадки лукамагки переоборудовали рассадопосадочную машину СКН6 . С нее сняли диски посадочных аппаратов, прикатывающие каточки и сиденья. Сиденья разместили с левой стороны секций, а для посадочного материала установили ящик с окнами перед каждой сажалыцицей. Для заделки луковиц вместо каточков установили дисковые загортали рис. Агрегатируется машина с тракторами тягового класса 1. По данным И. И. Ершова и Е. И. Лукониной , урожай семян при такой посадке маточных луковиц ниже на 0,9 цга по сравнению с ручной идеальной посадкой, однако затраты на посадку и выращивание семян в расчете на I га и на 1 ц снизилась в 2,5 раза. Рис. Эта машина способна высаживать лук с шагом . Машина имеет низкую производительность, что при больших объемах производства ограничивает возможности ее применения. В совхозе Сурский Городищенского района Пензенской области изготовили машину для раскладки маточных луковиц, которая одновременно можнет нарезать восемь борозд двухстрочными лентами с расстоянием между ними см, а между строками см .
