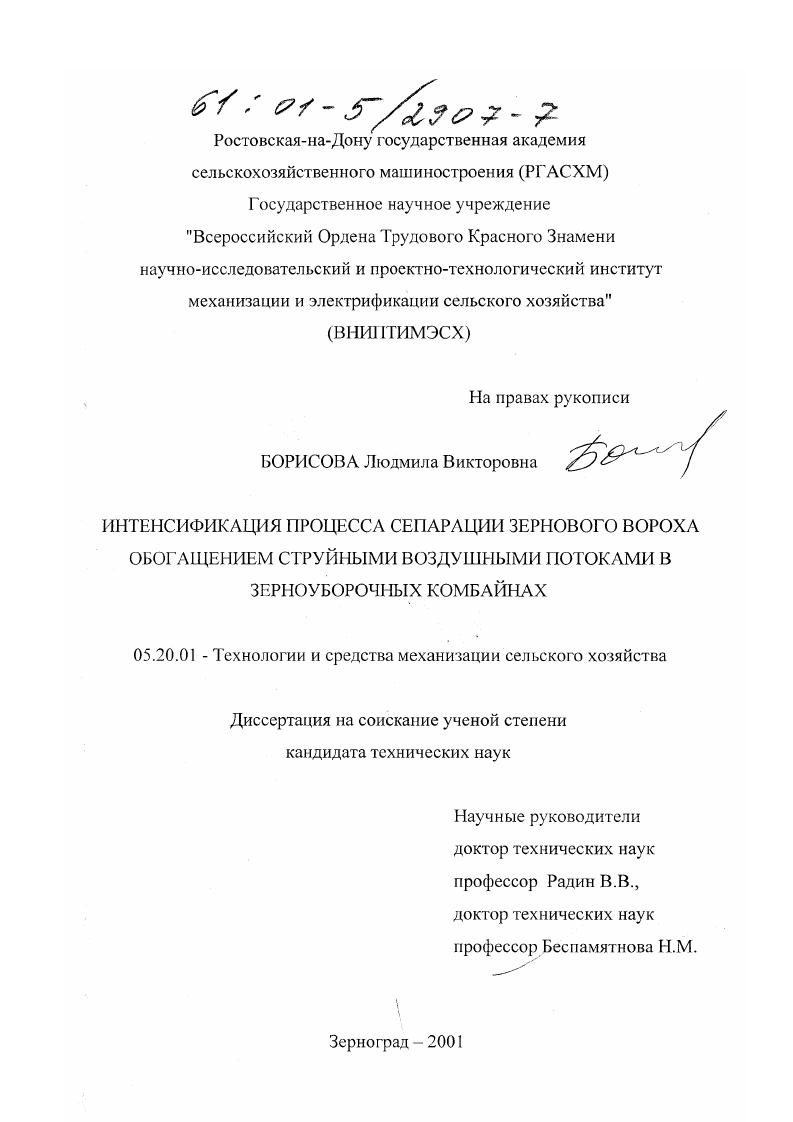

Интенсификация процесса сепарации зернового вороха обогащением струйными воздушными потоками в зерноуборочных комбайнах

• Автор: Борисова, Людмила Викторовна
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Зерноград
• Количество страниц: 237 с. : ил

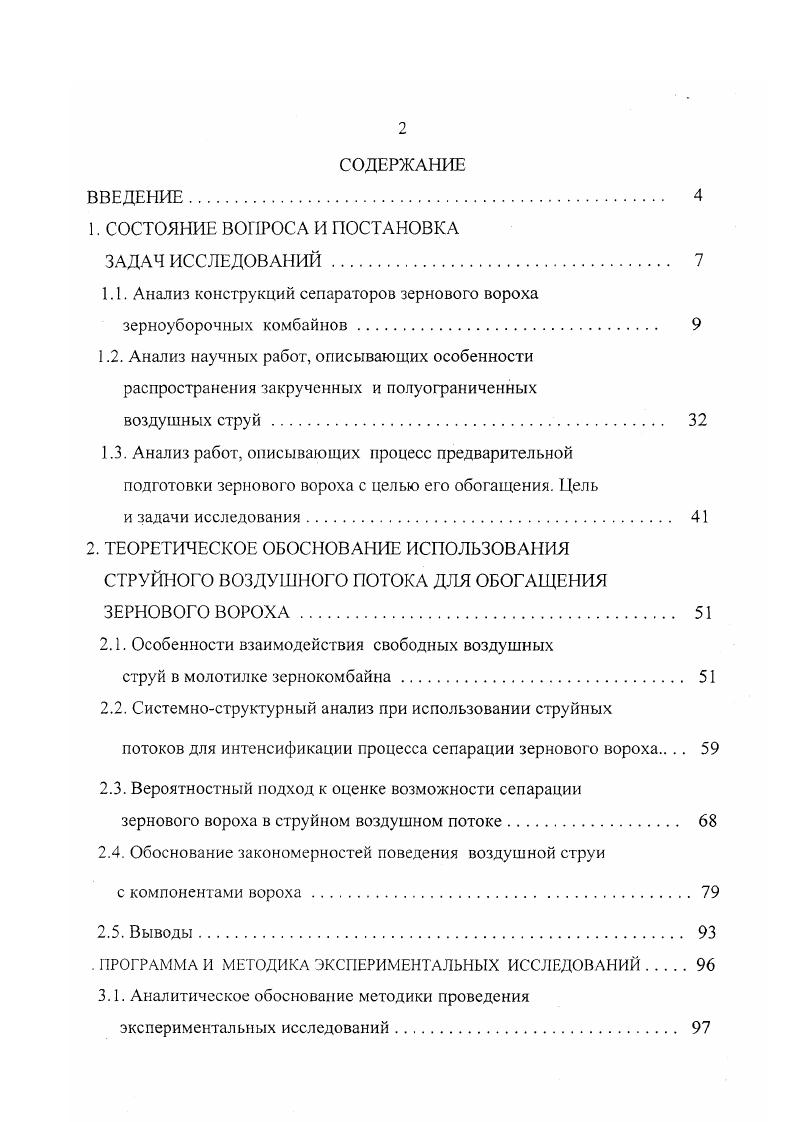

1. СОСТОЯНИЕ ВОПРОСА И ПОСТАНОВКА

ЗАДАЧ ИССЛЕДОВАНИЙ

1.1. Анализ конструкций сепараторов зернового вороха зерноуборочных комбайнов

1.2. Анализ научных работ, описывающих особенности распространения закрученных и полуограниченных

воздушных струй.

1.3. Анализ работ, описывающих процесс предварительной подготовки зернового вороха с целью его обогащения. Цель

и задачи исследования.

2. ТЕОРЕТИЧЕСКОЕ ОБОСНОВАНИЕ ИСПОЛЬЗОВАНИЯ СТРУЙНОГО ВОЗДУШНОГО ПОТОКА ДЛЯ ОБОГАЩЕНИЯ ЗЕРНОВОГО ВОРОХА

2.1. Особенности взаимодействия свободных воздушных

струй в молотилке зернокомбайна.

2.2. Системноструктурный анализ при использовании струйных

потоков для интенсификации процесса сепарации зернового вороха
2.3. Вероятностный подход к оценке возможности сепарации
зернового вороха в струйном воздушном потоке
2.4. Обоснование закономерностей поведения воздушной струи
с компонентами вороха
2.5. Выводы.
. ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ
3.1. Аналитическое обоснование методики проведения
экспериментальных исследований

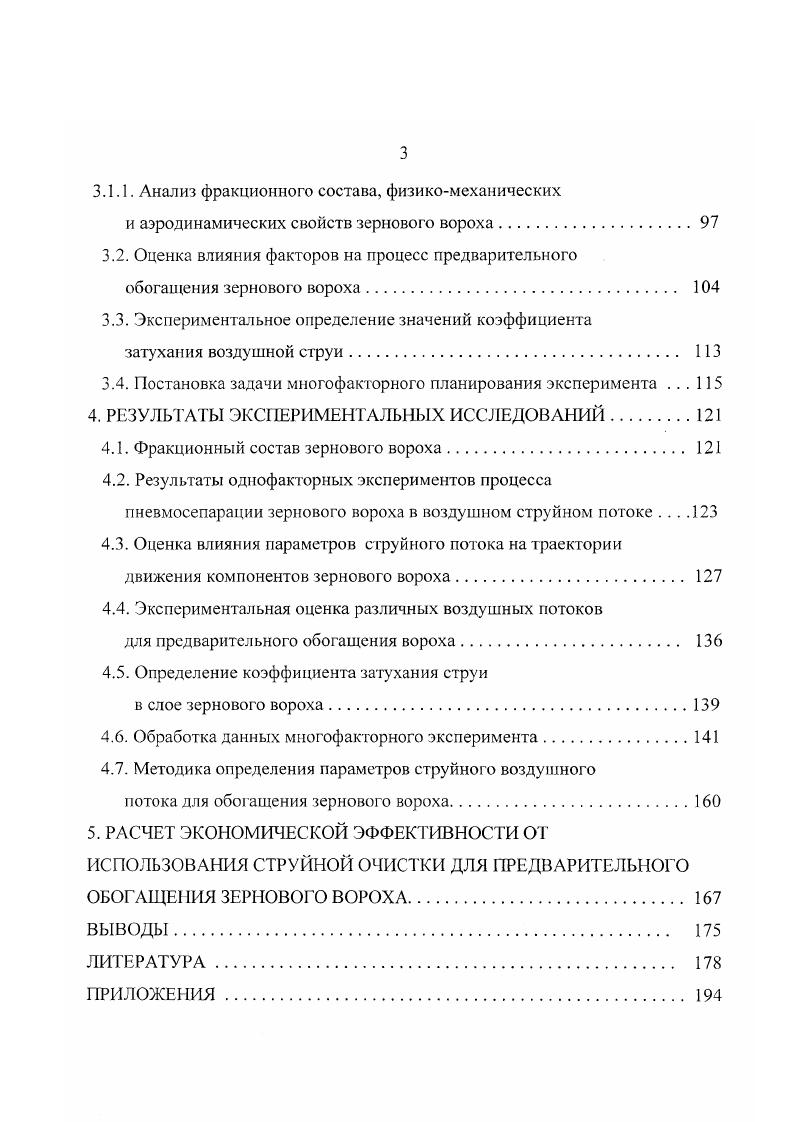

3.1.1. Анализ фракционного состава, физикомеханических
и аэродинамических свойств зернового вороха.
3.2. Оценка влияния факторов на процесс предварительного
обогащения зернового вороха.
3.3. Экспериментальное определение значений коэффициента
затухания воздушной струи.
3.4. Постановка задачи многофакторного планирования эксперимента .
4. РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ.
4.1. Фракционный состав зернового вороха
4.2. Результаты однофакторных экспериментов процесса пневмосепарации зернового вороха в воздушном струйном потоке . .
4.3. Оценка влияния параметров струйного потока на траектории движения компонентов зернового вороха.
4.4. Экспериментальная оценка различных воздушных потоков
для предварительного обогащения вороха
4.5. Определение коэффициента затухания струи
в слое зернового вороха
4.6. Обработка данных многофакторного эксперимента.
4.7. Методика определения параметров струйного воздушного
потока для обогащения зернового вороха.
5. РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ОТ ИСПОЛЬЗОВАНИЯ СТРУЙНОЙ ОЧИСТКИ ДЛЯ ПРЕДВАРИТЕЛЬНОГО
ОБОГАЩЕ1ИЯ ЗЕРНОВОГО ВОРОХА
ВЫВОДЫ
ЛИТЕРАТУРА


Обработка данных многофакторного эксперимента. ПРИЛОЖЕНИЯ 4
Снижение плотности зернового вороха до поступления его на верхнее решето с целью интенсификации просеивания зерна через слой вороха реализовано в конструкциях воздушнорешетных сепараторах, причем часть зерна выделяется через решетку в начате транспортной доски рис. Рис. Установленные на транспортной доске воздушнорешетного сепаратора сепарирующие решетки обеспечивают выделение свыше свободного зерна из слоя вороха. Зерно, прошедшее через решетку транспортной доски, очищается от мелких примесей воздушным потоком, создаваемым вентилятором, и поступает в шнек, а очищенное зерно подается в бункер. Выделение остального зерна из вороха осуществляется в основном сепараторе . В повышение производительности и снижение потерь зерна путем отделения крупных частиц вороха до его поступления на очистку достигается тем, что комбайн снабжен дополнительным решетом, установленным между молотильным барабаном и транспортной доской с решетным станом с возможностью колебательных движений, и дополнительным вентилятором, выходной патрубок которого установлен между дополнительным решетом и транспортной доской. Дополнительное решето снабжено решетчатым удлинителем с возможностью поворота рис. Рис. Дополнительный вентилятор установлен с целью выделения легких примесей из зернового вороха в момент его поступления на транспортную доску очистки и транспортирует их в зону основного вентилятора очистки. Конструктивное решение, представленной на рис 1.
