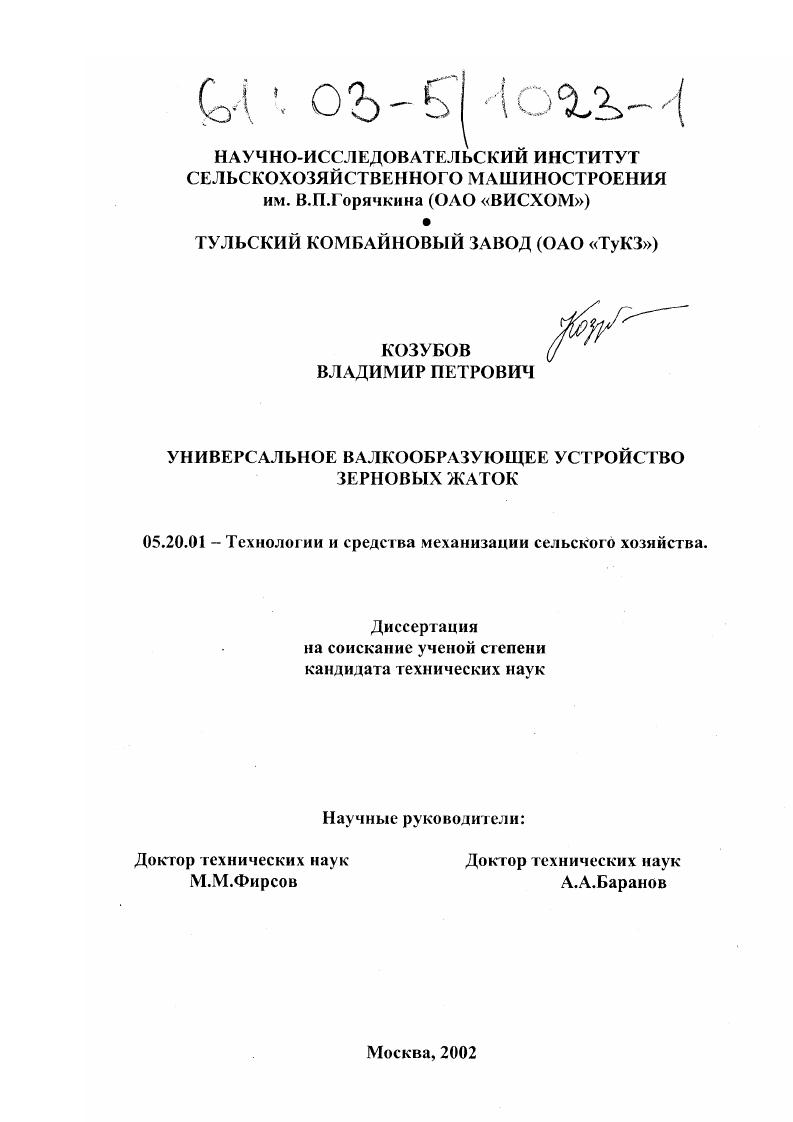

Универсальное валкообразующее устройство зерновых жаток

• Автор: Козубов, Владимир Петрович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Москва
• Количество страниц: 120 с. : ил

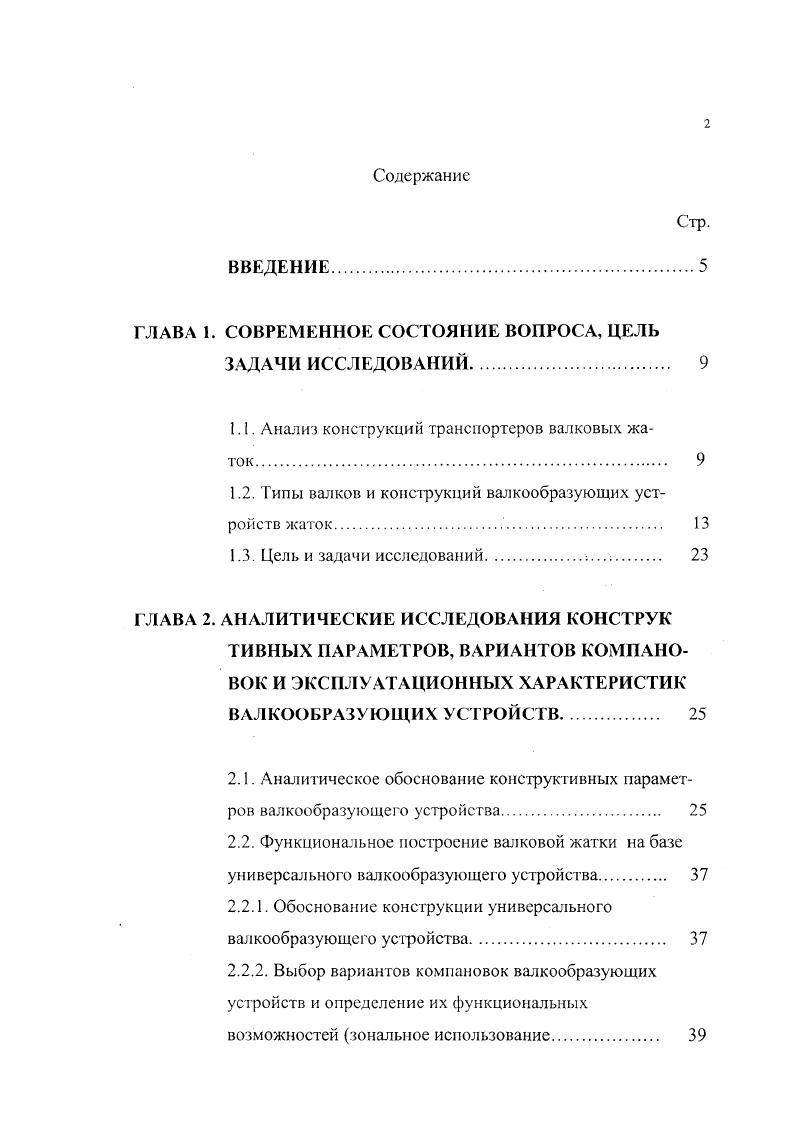

Содержание
ВВЕДЕНИЕ

ГЛАВА 1. СОВРЕМЕННОЕ СОСТОЯНИЕ ВОПРОСА, ЦЕЛЬ

ЗАДАЧИ ИССЛЕДОВАНИЙ

1.1. Анализ конструкций транспортеров валковых жаток

1.2. Типы валков и конструкций вапкообразующих устройств жаток.

1.3. Цель и задачи исследований

ГЛАВА 2. АНАЛИТИЧЕСКИЕ ИССЛЕДОВАНИЯ КОНСТРУК ТИВНЫХ ПАРАМЕТРОВ, ВАРИАНТОВ КОМПАНОВОК И ЭКСПЛУАТАЦИОННЫХ ХАРАКТЕРИСТИК ВАЛКООБРАЗУЮ1ЦИХ УСТРОЙСТВ.
2.1. Аначитическое обоснование конструктивных параметров валкообразующего устройства
2.2. Функциональное построение валковой жатки на базе универсального валкообразующего устройства.

2.2.1. Обоснование конструкции универсального валкообразующего устройства

2.2.2. Выбор вариантов компановок валкообразующих устройств и определение их функциональных возможностей зональное использование

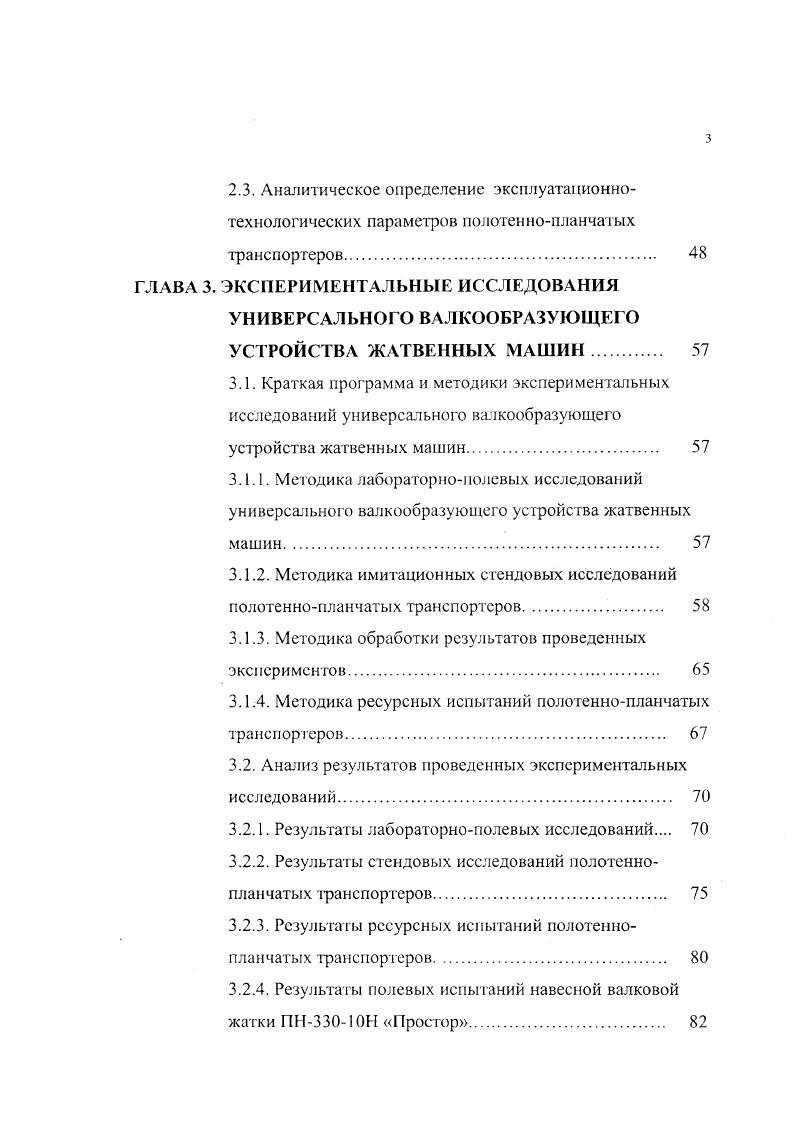

2.3. Аналитическое определение эксплуатационнотехнологических параметров полотеннопланчатых
транспортеров.
ГЛАВА 3. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ
УНИВЕРСАЛЬНОГ О ВАЛКООБРАЗУЮЩЕГО УСТРОЙСТВА ЖАТВЕННЫХ МАШИН
3.1. Краткая программа и методики экспериментальных исследований универсального валкообразующего устройства жатвенных машин
3.1.1. Методика лабораторнополевых исследований универсального валкообразующего устройства жатвенных машин.
3.1.2. Методика имитационных стендовых исследований полотеннопланчатых транспортеров.
3.1.3. Методика обработки результатов проведенных экспериментов.
3.1.4. Методика ресурсных испытаний полотеннопланчатых
транспортеров.
3.2. Анализ результатов проведенных экспериментальных исследований
3.2.1. Результаты лабораторнополевых исследований
3.2.2. Результаты стендовых исследований полотеннопланчатых транспортеров.
3.2.3. Результаты ресурсных испытаний полотеннопланчатых транспортеров.
3.2.4. Результаты полевых испытаний навесной валковой жатки ПН0ЮН Простор.
ГЛАВА 4. ОПРЕДЕЛЕНИЕ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ЖАТОК С УНИВЕРСАЛЬНЫМ ВАЛКООБРАЗУЮЩИМ УСТРОЙСТВОМ
ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


Работа проводилась под руководством A. A.Баранова совместно с ОАО «ВИСХОМ» и ВИМом. В соответствии с этой концепцией при участии автора было разработано и освоено в производстве семейство из двух прицепных и трех навесных валковых жаток шириной захвата от 4,2 до м [2, , , , ]. Проведение работ по созданию высокоунифицированного семейства валковых жаток с использованием модульного и блочномодульного принципов построения конструкции представляется весьма актуальным, особенно в части разработки валкообразующего устройства, которое является основополагающим элементом жатки. Данная работа посвящена изысканию и исследованию универсального валкообразующего устройства зерновых жаток. Работа проводилась под руководством и при участии к. А.А. Лаврова, д. М.М. Фирсова, д. А.В. Авдеева (ОАО «ВИСХОМ») и д. A.A. Баранова (ОАО «Тульский комбайновый завод») и при непосредственном участии д. Э.В. Жалнина (ВИМ), к. Н.В. Кузнецова и инженера А. А.Зайцева (ОАО «Тульский комбайновый завод») в периоды с но годы и с но годы. ОАО «ВИСХОМ» и ОАО «Тульский комбайновый завод». Новизна технических решений, предложенных авторами в данной работе защищена авторскими свидетельствами СССР № 2 [] и № 9 []. Автор благодарит участников этой работы за помощь в се составлении и оформлении. ГЛАВА 1. На эффективное производство зерна, независимо от погодных условий и при минимальных его потерях, во многом влияет обеспеченность хозяйств уборочной техникой, в том числе и жатвенными машинами. Известно, что методы проектирования и условия эксплуатации уборочной техники в основном ориентированы на среднемноголетние погодные условия. Фактические же погодные условия в период уборки существенно отличаются от средних. Для прогнозирования темпов уборочных работ применяют различные технологические приемы и способы, от прямого комбайнирования до раздельной уборки, т. В настоящее время раздельная уборка нашла распространение в основном в Канаде и России. Причем в нашей стране этим способом убирается до % урожая. Поэтому на анализ конструкций валковых жаток, типов валков и валкообразующих средств автором обращено особое внимание, так как от рационального выбора их конструкций зависят оптимальная работа жатвенных машин и минимальные потери зерна. Валкообразующее устройство расположено на платформе жатки, как правило, после режущего аппарата. Оно включает в себя систему элементов, совокупность которых позволяет сформировать валок на стерне после прохода жатки. Валок формируется в выбросном окне, куда срезанные стебли перемещаются специальными транспортерами. Полотно изготавливается из обрезиненной ткани на полимерной основе толщиной 1,3. На многих зарубежных жатках используется полотно из обрезиненной ткани толщиной 1,5 мм с усиленными краями (толщиной 3 мм) и привулканизированными планками [6, , , ]. Натяжение полотенно-планчатых транспортеров осуществляется смещением ведомого вала относительно ведущего. В ременно-планчатом транспортере каждый ремень натягивают индивидуально. В настоящее время в некоторых конструкциях зарубежных валковых жаток в качестве транспортирующего устройства используются винтовые механизмы, как правило, в виде трех шнеков разного диаметра, установленных один за другим параллельно режущему аппарату (рис. Жатки со шнековыми валкообразующими устройствами имеют центральное выбросное окно, причем верхний шнек размещен над выбросным окном по всей ширине жатки. Как отмечается в работах [1,], шнековые жатки наиболее эффективно используется на уборке рапса. Перечисленные выше транспортирующие устройства валковых жаток имеют свои достоинства и недостатки. Так, шнековые валкообра-зующие устройства, например, па уборке рапса обеспечивают надежную транспортировку срезанных растений с жестким длинным стеблем и укладку в валок с оптимальными параметрами. Это достигается за счет выбора кинематического режима каждого из шнеков и их конструктивных параметров. Однако при их использовании на уборке ряда зерновых и бобовых культур снижается надежность технологического процесса и ухудшаются параметры валка.
