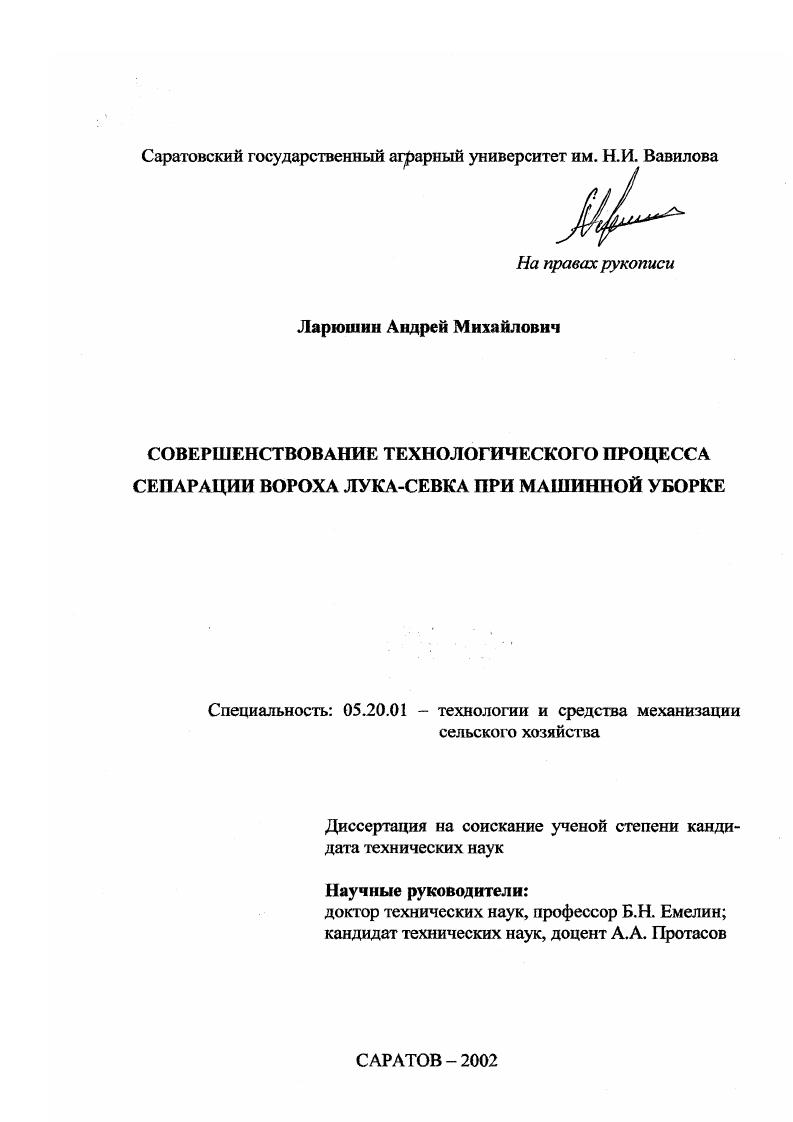

Совершенствование технологического процесса сепарации вороха лука-севка при машинной уборке

• Автор: Ларюшин, Андрей Михайлович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Саратов
• Количество страниц: 175 с. : ил

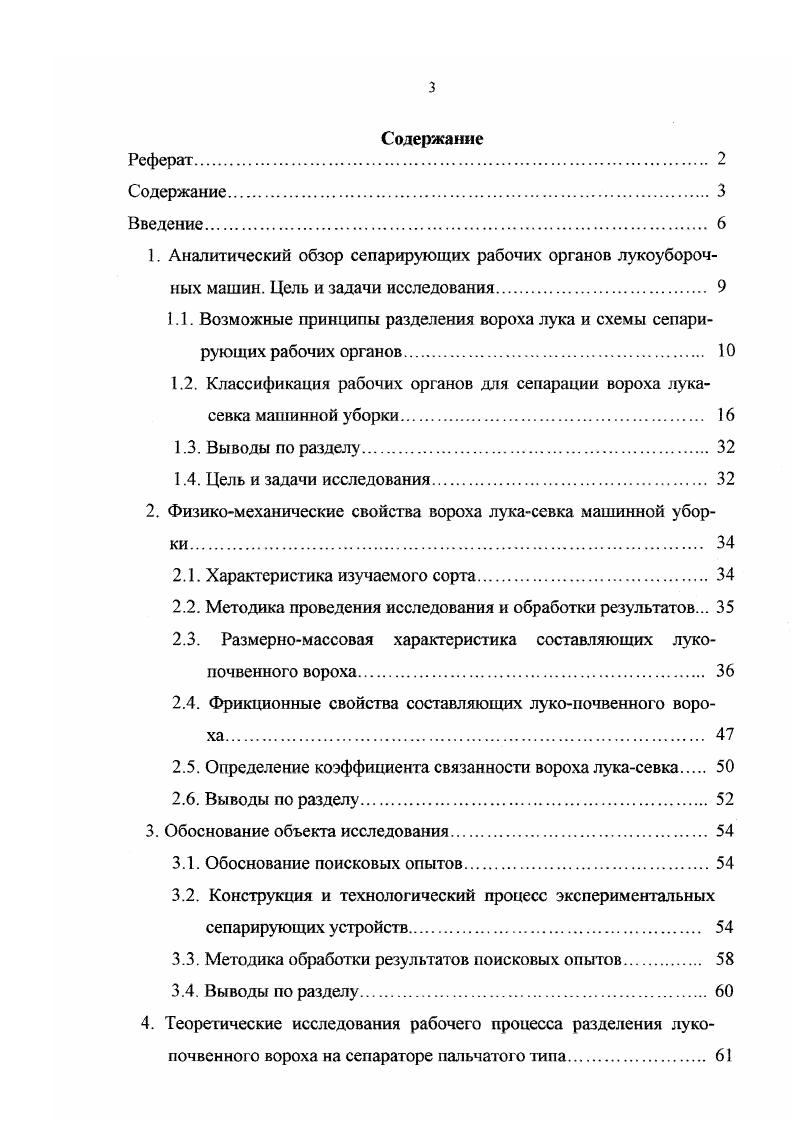

Содержание
Реферат
Содержание.
Введение.
1. Аналитический обзор сепарирующих рабочих органов лукоуборочных машин. Цель и задачи исследования

. 1. Возможные принципы разделения вороха лука и схемы сепарирующих рабочих органов

1.2. Классификация рабочих органов для сепарации вороха лукасевка машинной уборки.

1.3. Выводы по разделу.

1.4. Цель и задачи исследования

2. Физикомеханические свойства вороха лукассвка машинной уборки

2.1. Характеристика изучаемого сорта.

2.2. Методика проведения исследования и обработки результатов.
2.3. Размерномассовая характеристика составляющих лукопочвенного вороха.
2.4. Фрикционные свойства составляющих луконочвенного вороха
2.5. Определение коэффициента связанности вороха лукасевка
2.6. Выводы по разделу.
3. Обоснование объекта исследования.
3.1. Обоснование поисковых опытов.
3.2. Конструкция и технологический процесс экспериментальных сепарирующих устройств.
3.3. Методика обработки результатов поисковых опытов.
3.4. Выводы по разделу.
4. Теоретические исследования рабочего процесса разделения лукопочвенного вороха на сепараторе пальчатого типа.
4.1. Обоснование направления теоретического исследования
4.2. Теоретическое исследование технологического процесса сепарирующего устройства с обоснованием его геометрических параметров
4.2.1. Расположение переднего барабана горки относительно заднего барабана подающего транспортера
4.2.2. Угол наклона пальцев горки к горизонтали
4.2.3. Глубина проникновения луковицы между пальцами
4.2.4. Координаты взаимного расположения центров заднего вала горки и вала щетки
4.3. Выводы по разделу.
5. Лабораторные исследования сепарирующего устройства уборочной машины
5.1. Исследование оптимальных геометрических параметров сепарирующего устройства
5.1.1 Методика экспериментальных исследований. Описание
экспериментальной установки.
5.1.2. Результаты исследования по обоснованию оптимальных
геометрических параметров сепарирующего устройства.
5.2. В ы воду по разделу
6. Лабораторнополевые исследования и производственные испытания технологии уборки лукасевка машиной с сепарирующим устройством пальчатого типа.
6.1. Цель и задачи исследований.
6.2. Условия и методика проведения опытов. Описание экспериментальной машины.
6.3. Методика обработки результатов исследований
6.4. Результаты лабораторнополевых исследований сепарирующего устройства.
6.5. Производственные испытания опытного образца лукоубороч
ной машины.
6.6. Выводы по разделу
7. Экономическая эффективность использования луткоуборочной машины с пальчатым сепаратором
7.1. Выводы по разделу
8. Общие выводы
Литература


Процесс разделения в нем заключается в том, что комки почвы и корнеплоды, лежащие тонким слоем на подающем транспортере 1, перемещаются на прутковые барабаны 2 рис. При работе прутковые барабаны 2 вращаются в одном направлении почва и мелкие растительные остатки попадают через зазоры между барабанами 2 и между их прутками в бункер, а клубни, и комки направляются в зону их разделения. Перед зоной разделения установлен эластичный экран 3, предназначенный для гашения скоростей клубней и примесей. В рабочей зоне клубни и примеси прижимаются потоком воздуха к пруткам барабана. Дополнительная воздушная струя из нагнетательной камеры 4 направляется в рабочую зону последнего барабана, где за счет гравитации происходит отделение клубней и камней от барабана 2, тем самым клубни поддерживаются на последнем прутковом барабане 2 в нижней части рабочей зоны отделения камней и почвенных комков, что повышает точность их разделения. Рис. Почвенные комки и камни, имеющие большую плотность и кинетическую энергию, отделяются в рабочей зоне раньше и, падая, попадают на отводящий транспортер . Недостатком данного устройства является низкая производительность изза необходимости предварительной подготовки вороха к подаче тонким слоем. Есть устройство, в котором используется принцип разделения по плотности . Оно представляет собой решетчатый барабан 2 рис. Внутри барабана 2 установлены направители воздушного потока, которые совмесгно с решеткой барабана образуют плавно сужающуюся камеру для равномерного распределения воздушного потока по всей ширине барабана. Транспортер 1 подает смесь корнеплодов и примесей на движущуюся ему навстречу нисходящую часть поверхности барабана 2. Рис. Корнеплоды 5, имея меньшую плотность, всплывают быстрее и попадают в приемное устройство 8. Примеси 6, имея большую плотность, всплывают медленнее и попадают в приемное устройство 7. Недостатками данного устройства является необходимость осуществления поштучной подачи материала и оснащения механизмом, создающим избыточное давление, что приводит к снижению производительности и увеличению энергоемкости. Интересным на наш взгляд является устройство для отделения почвенных комков от корнеплодов, в основу которого положен принцип разделения с помощью магнитного поля . Устройство рис. Рис. Над емкостью 4 установлен электромагнит 6, снабженный устройством для изменения характеристик его магнитного поля. Для загрузки материала установлены подающий 7 и выгрузной 8 транспортеры с винтовым регулятором 9 высоты расположения заборника . Работа осуществляется следующим образом ворох с подающего транспортера 7 поступает в колеблющуюся от вибратора 3 емкость 4, в которой на ее дне слоем расположен наполнитель 5. Под действием колебаний емкости 4 происходит сегрегация, в результате которой почвенные комки, имеющие большую плотность, опускаются вниз, а корнеклубнеплоды всплывают и располагаются сверху. Перераспределенный таким образом ворох движется вдоль емкости 4 к выходг. Заборник посредством регулятора 9 устанавливают напротив наполнителя для подачи корнеклубнеплодов на транспортер 8. При изменении плотности компонентов вороха, например, при изменении его влажности, характеристику магнитного поля регулируют таким образом, чтобы сила воздействия на наполнитель 5 удерживала его между слоями клубней и комков почвы. Недостатком этого способа разделения является сложность управления магнитным полем при изменении плотности компонентов вороха. Известно устройство для отделения почвенных комков от корнеплодов, в основу которого положен принцип разделения по упругости . Устройство рис. При этом корнеплоды, обладая упругими свойствами, поступают за двухскатный делитель 3 и далее на транспортер 5, а комки почвы падают на транспортер 4, не долетая до делителя 3. Недостатком данного устройства является зависимость сепарации от величины подачи вороха на барабан и от скорости вращения самого барабана, что в конечном итоге повлияет на качество очистки. Более простую конструкцию имеет устройство для отделения почвенных комков, в основу которого положен принцип разделения по величине кинетической энергии . Устройство рис. Рис. Рис.
