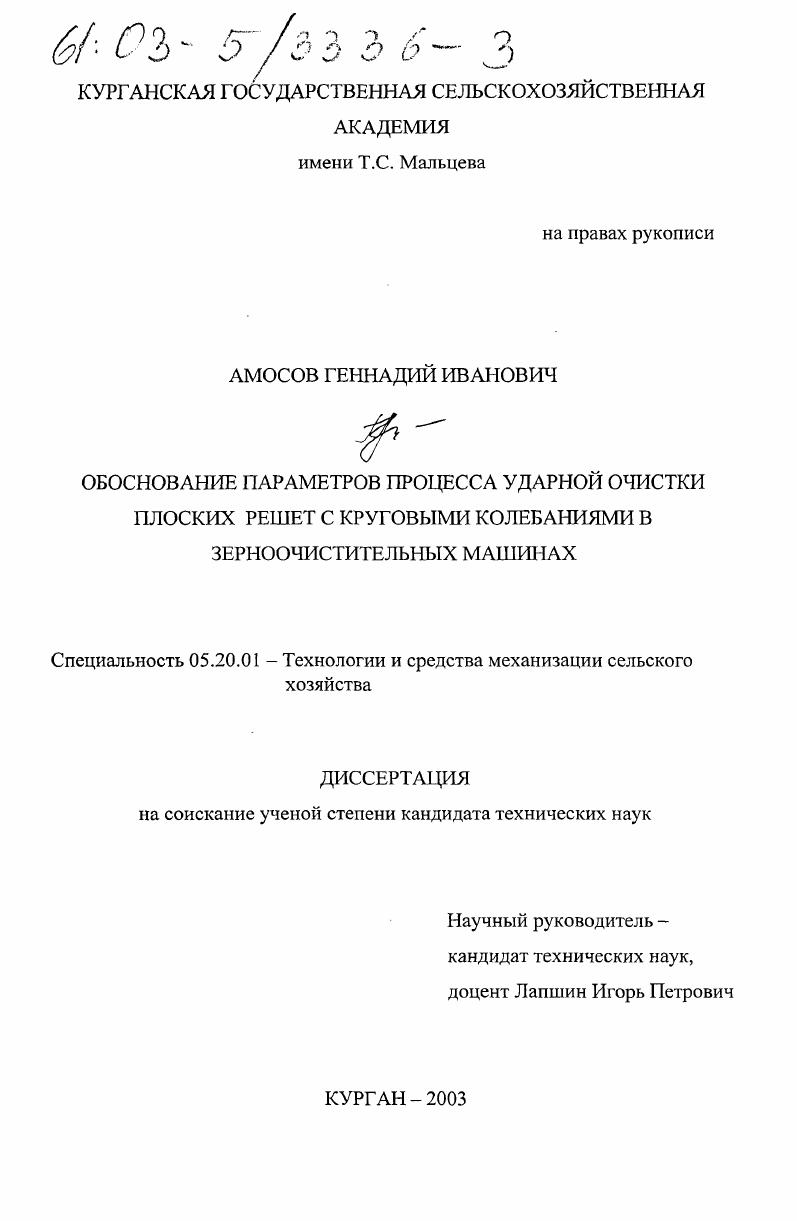

Обоснование параметров процесса ударной очистки плоских решет с круговыми колебаниями в зерноочистительных машинах

• Автор: Амосов, Геннадий Иванович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Курган
• Количество страниц: 159 с. : ил

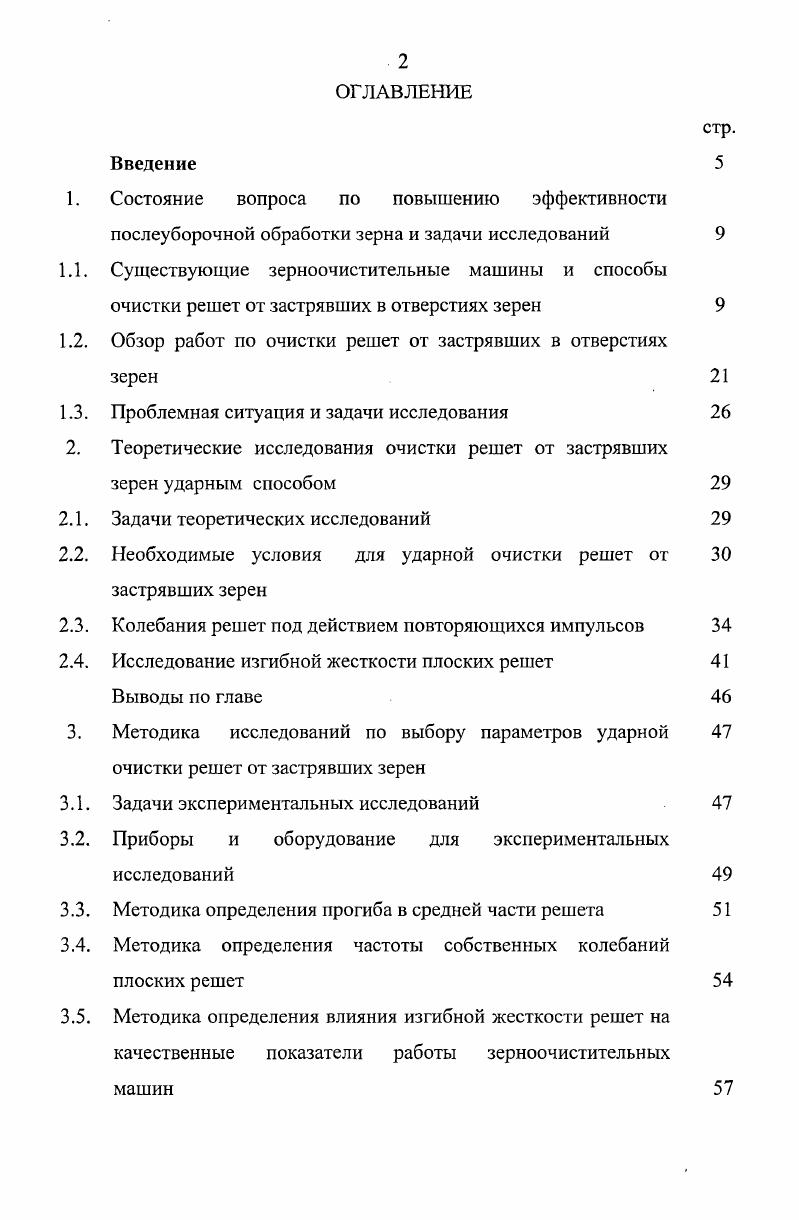

ОГЛАВЛЕНИЕ
Введение
1. Состояние вопроса по повышению эффективности послеуборочной обработки зерна и задачи исследований
1.1. Существующие зерноочистительные машины и способы очистки решет от застрявших в отверстиях зерен

1.2. Обзор работ по очистки решет от застрявших в отверстиях

1.3. Проблемная ситуация и задачи исследования

2. Теоретические исследования очистки решет от застрявших

зерен ударным способом

2.1. Задачи теоретических исследований

2.2. Необходимые условия для ударной очистки решет от

застрявших зерен

2.3. Колебания решет под действием повторяющихся импульсов
2.4. Исследование изгибной жесткости плоских решет
Выводы по главе
3. Методика исследований по выбору параметров ударной
очистки решет от застрявших зерен
3.1. Задачи экспериментальных исследований
3.2. Приборы и оборудование для экспериментальных исследований
3.3. Методика определения прогиба в средней части решета
3.4. Методика определения частоты собственных колебаний плоских решет
3.5. Методика определения влияния изгибной жесткости решет на качественные показатели работы зерноочистительных машин

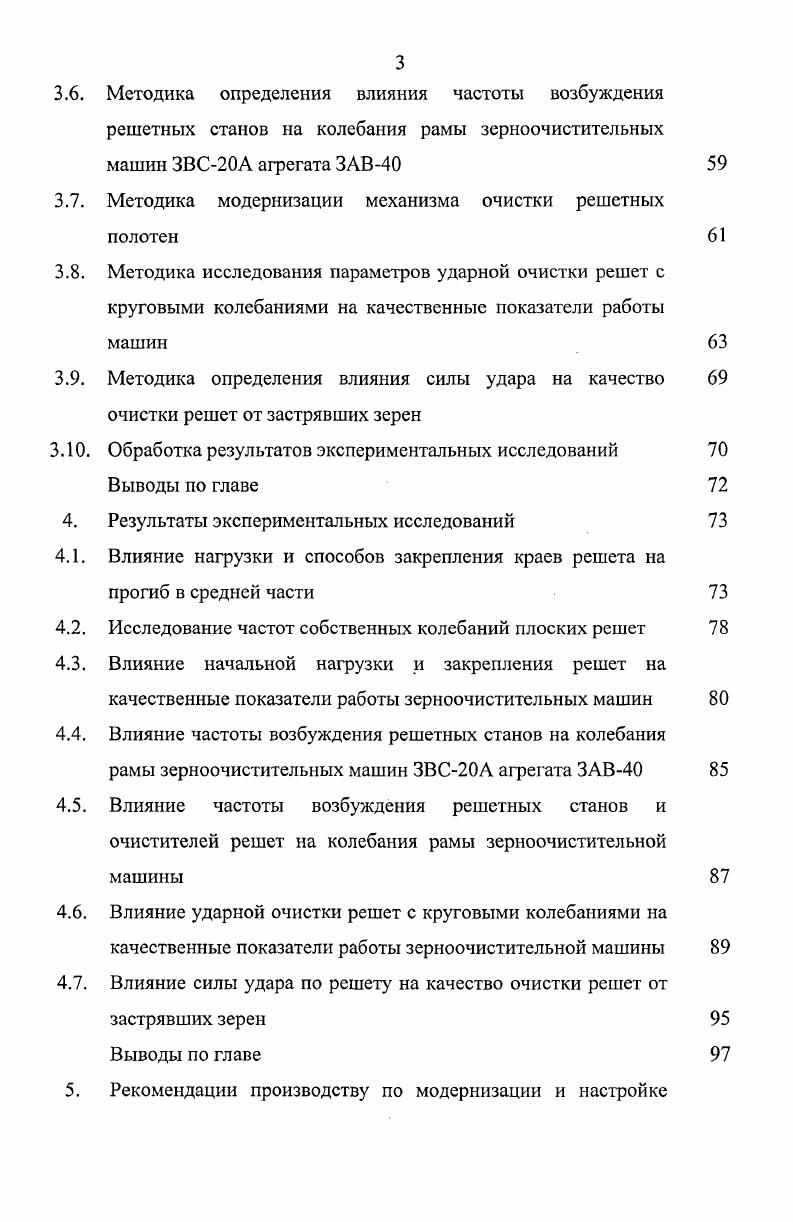

3.7.
3.9.
4.
4.2.
4.4.
4.6.
5.
Методика определения влияния частоты возбуждения решетных станов на колебания рамы зерноочистительных машин ЗВСА агрегата ЗАВ
Методика модернизации механизма очистки решетных полотен
Методика исследования параметров ударной очистки решет с круговыми колебаниями на качественные показатели работы машин
Методика определения влияния силы удара на качество
очистки решет от застрявших зерен
Обработка результатов экспериментальных исследований
Выводы по главе
Результаты экспериментальных исследований
Влияние нагрузки и способов закрепления краев решета на прогиб в средней части
Исследование частот собственных колебаний плоских решет
Влияние начальной нагрузки и закрепления решет на качественные показатели работы зерноочистительных машин
Влияние частоты возбуждения решетных станов на колебания рамы зерноочистительных машин ЗВСА агрегата ЗАВ
Влияние частоты возбуждения решетных станов и очистителей решет на колебания рамы зерноочистительной машины
Влияние ударной очистки решет с круговыми колебаниями на качественные показатели работы зерноочистительной машины
Влияние силы удара по решету на качество очистки решет от застрявших зерен
Выводы по главе
Рекомендации производству по модернизации и настройке
решетных зерноочистительных машин и техникоэкономические показатели результатов исследования
5.1. Рекомендации производству по модернизации и настройки
решетных зерноочистительных машин
5.2. Расчет экономической эффективности модернизации
зерноочистительного агрегата ЗАВ
5.3. Энергетический анализ
Выводы по главе
Выводы по работе
Литература


Так фактическая производительность зерноочистительных машин, а следовательно и агрегатов, ниже паспортной производительности на Специалисты объясняют это несогласованностью организационных, технических и технологических вопросов при послеуборочной обработке зерна ,. Кроме того, при работе решетных машин отмечена высокая вибрация корпусов, превышающая в несколько раз допустимые значения 2. При этом отмечается частая поломка узлов и деталей привода решетных станов шатуны, подвески, подшипники, приводной вал и т. Низкой надежностью характеризуется также работа приводного механизма очистителей решет, движение которого неустойчивое, сопровождается заклиниванием и поломками деталей данного механизма. Конструкции привода щеточного механизма практически однотипны во всех отечественных решетных машинах сельскохозяйственного назначения рис. Несмотря на простоту, в устройствах очистки решет с кривошипношатунным приводом используется большое число деталей, у них сравнительно большая масса, много вращательных кинематических пар, соединений и т. Это приводит к быстрому износу подшипников скольжения и заклиниванию вращательных пар. Так, во время движения, в мертвых точках механизма очистителя решет происходит поворот и заклинивание щеточной каретки. В эти моменты резко возрастают силы трения между решетом и щетками, что приводит к увеличению нагрузки на детали машин. Большие габариты щеточной тележки не позволяют обеспечить одинаковое поджатие всех очистителей. Анализ динамики механизма очистки решет показал, что в течение одного периода колебаний решетного стана скорость скольжения трущихся пар изменяется по величине и направлению. Поэтому силы трения и возмущающиеся нагрузки очистителя изменяются с частотой, близкой к частоте вынужденных колебаний решетного стана. Проведенными исследованиями было установлено, что опорные ролики очистителей решет совершают сложное движение качение со скольжением и буксованием, что объясняет преждевременный износ роликов и направляющих данного механизма. Н и более, что сказывается на устойчивости движения системы 0. В работах Лапшина П. Н., предложено несколько способов по устранению недостатков в работе механизма очистки решет, так возвратнопоступательное движение очистителей решет с постоянной скоростью на сравнительно большом участке можно осуществить с помощью цепной передачи, если к цепи прикрепить щеточную каретку. Тогда при движении цепи каретка будет перемещаться влево и вправо на заданную величину и с необходимой скоростью. Такой же результат будет получен, если изменить конструкцию очистителей решет. Для этого необходимо установить две каретки со щетками, которые должны совершать движение в противоположные стороны. Другой способ устранения заклинивания щеточной каретки заключается в том, что тяги толкателя следует присоединить к планкам щеточных кареток в средней части, т. Такое изменение конструкции предотвратит поворот щеточной каретки в мертвых точках и будет способствовать повышению надежности данного механизма. Именно по такому способу была произведена реконструкция механизма очистителей решет машин первичной очистки зерна в хозяйствах Курганской области 1. Однако при использовании решет с цилиндрическими перемычками щеточный механизм очистителей не эффективен, т. Кроме того, оптимальный режим работы решет с цилиндрическими перемычками круговые колебания в горизонтальной плоскости, что в свою очередь исключает возможность использовать щеточный механизм очистителей решет. Поэтому необходим поиск других способов очистки решет с повышенной ориентирующей способностыо. В стационарной зерноочистительной машине ЗД. В зерноочистительных и просеивающих машинах, предназначенных для элеваторов и мельниц, применяют инерционные механизмы для очистки сит. На ситовеечных машинах типа ЗМС применяют инерционные щетки с односторонним движением. Рабочими органами механизма являются очистители, состоящие из набора резиновых пластин 2, уголков 5, пружин 1, поперечных планок 4 и плоской пружины 5. При помощи болтов, а также резиновой прокладки регулирую ют степень поджатая очистителей к ситу. Механизм четырьмя резиновыми роликами с запрессованными капроновыми втулками , вращающимися вокруг осей , опирается на направляющий угольник рис.
