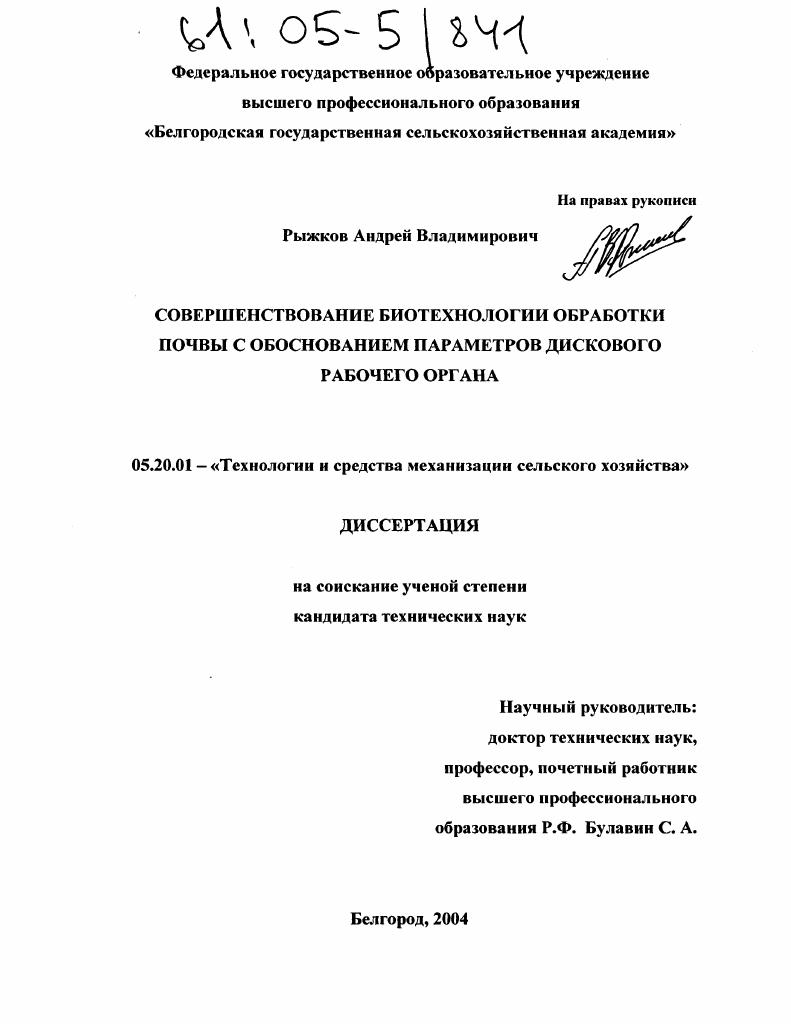

Совершенствование биотехнологии обработки почвы с обоснованием параметров дискового рабочего органа

• Автор: Рыжков, Андрей Владимирович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Белгород
• Количество страниц: 174 с. : ил.

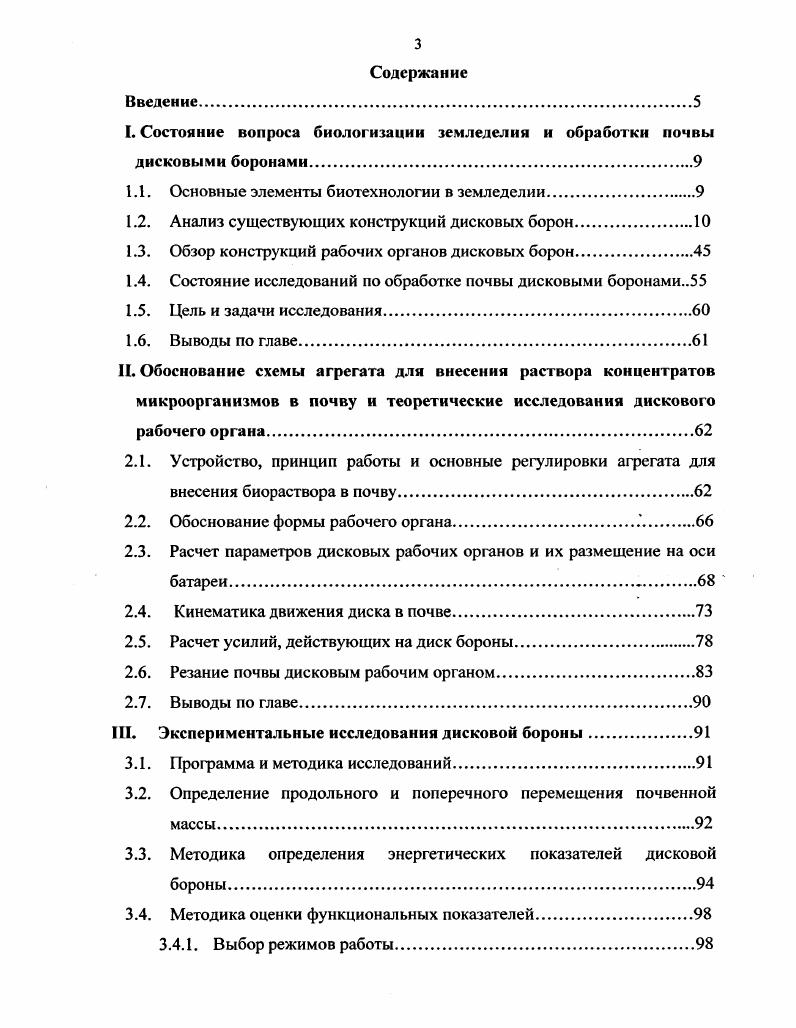

Содержание
Введение

I. Состояние вопроса биологизации земледелия и обработки почвы дисковыми боронами.

1.1. Основные элементы биотехнологии в земледелии

1.2. Анализ существующих конструкций дисковых борон.

1.3. Обзор конструкций рабочих органов дисковых борон.

1.4. Состояние исследований по обработке почвы дисковыми боронами

1.5. Цель и задачи исследования.

1.6. Выводы по главе

II. Обоснование схемы агрегата для внесения раствора концентратов

микроорганизмов в почву и теоретические исследования дискового рабочего органа

2.1. Устройство, принцип работы и основные регулировки агрегата для
внесения биораствора в почву
2.2. Обоснование формы рабочего органа
2.3. Расчет параметров дисковых рабочих органов и их размещение на оси
батареи.
2.4. Кинематика движения диска в почве
2.5. Расчет усилий, действующих на диск бороны
2.6. Резание почвы дисковым рабочим органом.
2.7. Выводы по главе
III. Экспериментальные исследования дисковой бороны
3.1. Программа и методика исследований
3.2. Определение продольного и поперечного перемещения почвенной массы
3.3. Методика определения энергетических показателей дисковой бороны.
3.4. Методика оценки функциональных показателей.
3.4.1. Выбор режимов работы
3.4.2. Методы определения условий испытаний.
3.5. Методика оптимизации основных параметров рабочего органа дисковой бороны.
3.6. Выводы по главе.
IV. Результаты экспериментальных исследований
4.1. Определение продольного и поперечного перемещения почвенной массы сплошным и вырезными дисками вырезы в виде дуг окружности и логарифмической спирали.
4.2. Выявление зависимостей, влияющих на функциональные и
энергетические показатели работы дисковых борон
4.3. Результаты оптимизации конструктивнорежимных параметров
дискового рабочего органа
4.4. Выводы по главе.
V. Производственная проверка результатов исследования и экономическая эффективность применения дисковой бороны с рабочими органами с вырезами по форме дуги логарифмической спирали
5.1. Производственная проверка.
5.2. Сравнительная экономическая эффективность применения двух агрегатов Т0КБД3,5 и Т0К БД3,5 с новыми рабочими органами
на лущении стерни
Общие выводы.
Список литературы


Разработано множество тяжелых дисковых борон (БДТ-2,5А; БДТ-3,0; БДНТ-2,2; БДНТ-3,5; БД'Г-7 и др. Рабочими органами тяжелых борон в основном являются сферические вырезные диски. Новое поколение тяжелых дисковых борон позволяет одновременно выполнять основную и предпосевную обработки почвы. Много ученых разрабатывали дисковые бороны, постоянно совершенствуя их конструкции. Проанализируем конструктивные изменения дисковых борон, которые происходили в течение времени. Еще в году Н. И. Герасимов и Я. Жилицкий разработали конструкцию полунавесной дисковой бороны (рис. Рама бороны состоит из двух плоских ферм, основной 1 и дополнительной 2, соединенных между собой двумя шарнирами 3 с ограниченным углом поворота в вертикальной плоскости. Ограничители поворота выполнены в виде раструбов 4, надетых на правые концы брусьев основной фермы 1. Борона присоединяется к гидравлической навеске трактора двумя параллельно расположенными тягами 5 и может перемещаться выносным гидроцилиндром 6 в бок от трактора. Борона в транспортном положении опирается прицепом 7 на навеску трактора, а затем частью рамы на два самоустанавливающихся колеса, из которых левое колесо 8 расположено позади рамы, а правое колесо 9 - внутри дополнительной фермы 2. Имеются две передние секции дисков и , расположенные уступами, и одна задняя секция . Расстояние между дисками передних секций меньше, чем расстояние между дисками задней секции. При изменении углов атаки дисков задней секции соответственно изменяются углы атаки передних батарей. К недостаткам дисковой бороны можно отнести небольшое расстояние между дисками передних секций, что будет приводить к более интенсивному забиванию дисков. Известна дисковая двухследная навесная борона (рис. З). В конструкции этой бороны В. Л. Левицкий, Б. М. Хайн, Е. М. Жизневский и О. Данная борона состоит из продольных брусьев 1, которые закреплены на центральном звене 2 поперечного бруса. Поперечный брус выполнен телескопическим из двух боковых звеньев 3 и центрального звена 2. Батареи 4 дисков шарнирно закреплены к продольным брусьям 1. На боковых звеньях бруса закреплены продольные брусья 5 с регулировочными отверстиями на концах. Телескопический брус имеет квадратное сечение. Эта борона с изменяемой шириной захвата имеет оригинальную конструкцию. Но изменение ширины захвата бороны представляет собой очень трудоемкий процесс, что является недостатком. С изменением ширины захвата изменяется и вес бороны. И аг-регатировать ее придется с тракторами другого класса, в зависимости от увеличения или уменьшения ширины бороны. Известна двухследная дисковая борона, которую можно использовать как в прицепной, так и в навесной модификациях (рис. Борона содержит две дисковые батареи 1 и 2, связанные между собой двуплечим рычагом 3, силовым гидроцилиндром 4 и соединительным брусом 5, поворотный сектор 6, закрепленный на передней батарее 1, и шарнирную двухзвенную тягу 7. Поворотный сектор 6 и шарнирная двухзвенная тяга 7 являются основным звеном для перевода бороны из прицепной в навесную модификацию. При переводе бороны из прицепной в навесную модификацию обе дисковые батареи силовым гидроцилиндром сводятся в нулевое положение, шарнирная двухзвенная тяга переводится на секторе в центр, вытаскивается связывающий звенья палец, короткое звено тяги фиксируется на установленном в вертикальное положение секторе, а длинное ее звено заводится на дисковые батареи. В таком виде борона навешивается на трактор и транспортируется как навесное орудие. Недостатком бороны является большая трудоемкость при переводе бороны из рабочего в транспортное положение и обратно. Рис. Полунавесная дисковая борона (A. C. N7). I-основная рама; 2— дополнительная рама; 3-ишрнир; 4-раструб; 5-тяга; 6-гидроцилиндр; 7-прицеп; 8-левое колесо; 9-правое колесо; -правая передняя секция; -левая передняя секция; —задняя секция. Рис. Дисковая борона (A. C. N7). З-двуплечий рычаг; 4-гидроцилиндр; 5-соедини-тельныи брус; 6-поворотныи сектор; 7-шарнирная двухзвенная тяга. Рис. Навесная дисковая борона (А С. ЛЬ). Рис. Дисковая борона (A. C. N1).
