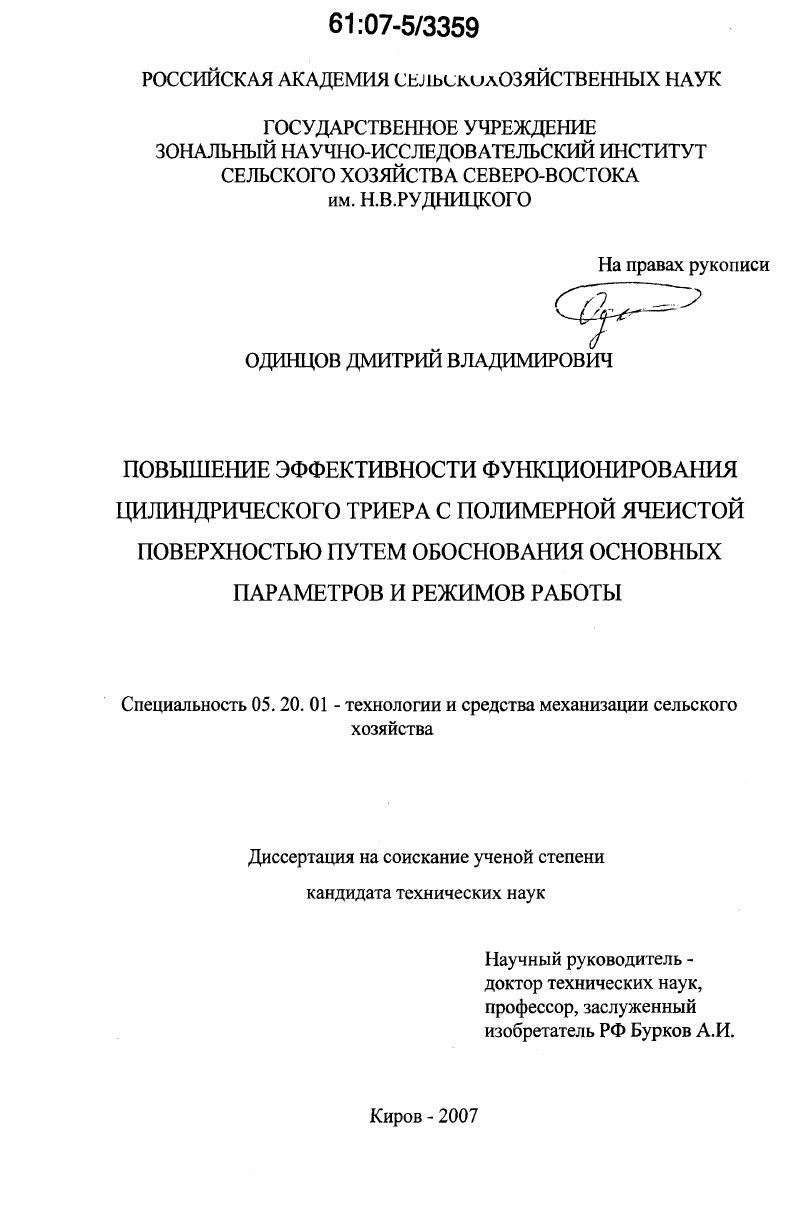

Повышение эффективности функционирования цилиндрического триера с полимерной ячеистой поверхностью путем обоснования основных параметров и режимов работы

• Автор: Одинцов, Дмитрий Владимирович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Киров
• Количество страниц: 161 с. : ил.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1 СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЙ

1.1 Основные физикомеханические свойства зернового вороха

как объекта послеуборочной обработки.

1.2 Анализ рабочего процесса и конструкций цилиндрических триеров

1.3 Обзор теоретических исследований процесса роботы цилиндрического триера.

1.4 Способы повышения эффективности функционирования цилиндрических триеров и задачи исследования.
2 ТЕОРЕТИЧЕСКОЕ ИССЛЕДОВАНИЕ ПРОЦЕССА РАЗДЕЛЕНИЯ ЗЕРНОВЫХ СМЕСЕЙ В ЦИЛИНДРИЧЕСКОМ ТРИЕРЕ С ПОЛИМЕРНОЙ ЯЧЕИСТОЙ ПОВЕРХНОСТЬЮ
2.1 Теоретическое исследование процесса выпадения длинных частиц из круглой ячейки цилиндрического триера
2.1.1 Определение угла предельного равновесия длинных частиц в круглой ячейке цилиндрического триера
2.1.2 Определение угла выпадения длинных частиц из круглой ячейки цилиндрического триера
2.2 Теоретическое исследование процесса выпадения коротких частиц из круглой ячейки цилиндрического триера
2.2.1 Определение угла предельного равновесия коротких частиц в круглой ячейке цилиндрического триера.
2.2.2 Определение угла выпадения коротких частиц из круглой ячейки цилиндрического триера
2.3 Исследование процесса ориентации продолговатых частиц с помощью направляющих реборд
2.4 Выводы.
3 ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ
3.1 Программа экспериментальных исследований.
3.2 Экспериментальная установка, приборы и оборудование
3.3 Методика проведения экспериментальных исследований и обработки экспериментальных данных.
3.3.1 Методика проведения исследований по оптимизации частоты вращения кукольного цилиндра.
3.3.2 Методика проведения исследований по оптимизации частоты вращения овсюжного цилиндра
3.3.3 Методика проведения исследований по оптимизации параметров установки транспортировочного щитка кукольного цилиндра.
3.3.4 Методика проведения исследований по оптимизации конструктивных параметров надставки лотка овсюжного цилиндра.
3.3.5 Методика исследования влияния угла наклона цилиндров на эффект выделения примесей.
4 РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ. .
4.1 Оптимизация частоты вращения кукольного цилиндра при очистке основных зерновых культур.
4.2 Оптимизация частоты вращения овсюжного цилиндра при очистке основных зерновых культур.
4.3 Оптимизация параметров установки транспортировочного щитка кукольного цилиндра при очистке основных зерновых культур
4.4 Оптимизация конструктивных параметров надставки лотка овсюжного цилиндра при очистке основных зерновых культур.
4.5 Исследование влияния угла наклона цилиндров на эффект выделения примесей.
4.6 Выводы
5 РЕЗУЛЬТАТЫ ИСПЫТАНИЙ ОПЫТНОГО ОБРАЗЦА ТРИЕРНОГО БЛОКА БТЦ0П С ПОЛИМЕРНОЙ ЯЧЕИСТОЙ ПОВЕРХНОСТЬЮ.
5.1 Программа и методика ведомственных испытаний
5.2 Определение эффекта выделения коротких и длинных примесей при различных подачах зернового материала
5.3 Влияние подачи материала на энергетические характеристики.
5.4 Техникоэкономическое обоснование.
5.5 Выводы
ОБЩИЕ ВЫВОДЫ.
ЛИТЕРАТУРА


Вторая задача выполняется в процессе очистки зернового вороха от сорной и зерновой примесей и последующего сортирования 8, , , , , 6. Очистка и сортирование зерна основаны на использовании различий таких физикомеханических свойств компонентов, как аэродинамические скорость витания, геометрические длина, ширина, толщина, плотность вещества, форма, состояние поверхности и др. Эти свойства зависят от вида и сорта культуры, зоны и условий выращивания и др. При разделении по аэродинамическим свойствам на зерновую смесь воздействует воздушный поток в каналах или камерах. Легкие примеси выносятся за пределы канала, а очищенное зерно представляет собой более тяжелую фракцию и выводится через его нижнюю часть. Проход через решето представляет собой мелкую фракцию, сход крупную. В зависимости от задач сортирования основная фракция может быть в сходе или проходе. Разделение по длине осуществляют на ячеистых поверхностях различного типа триеров. Определяющим параметром является рабочий размер ячейки диаметр у круглой ячейки, длина у продолговатой. Короткие частицы западают в ячейки и поднимаются на большую высоту, чем нормальное основное зерно, а затем попадают в приемник и выводятся отдельно от чистого зерна. Длинные примеси наоборот не помещаются в ячейки и идут сходом с рабочей поверхности в отдельный приемник. Зерновую смесь по состоянию поверхности содержащихся в ней частиц разделяют на фрикционных, электромагнитных, винтовых сепараторах, используя различия в шероховатости поверхности и коэффициентах трения и качения. Разделение семян по форме производят на решетах с профильными отверстиями, змейках, горках. Очистку и сортирование семян по плотности производят на пневматических сортировальных столах, создавая псевдоожиженный кипящий слой. При этом тяжелые примеси находятся в нижних слоях, а легкие наверху и с помощью наклона и колебаний деки выводятся от чистого зерна в отдельные приемники. Различают триеры с цилиндрической и плоской триерной поверхностью рис. Цилиндрические триеры бывают с внутренней и наружной ячеистой поверхностью, а также со сквозными ячейками. Плоскую ячеистую поверхность имеют дисковый, лопастной и ленточный триеры. По типу изготовления и виду материала рабочие поверхности бывают штампованные, литые, стальные, чугунные, полимерные. В сельскохозяйственном производстве наибольшее распространение получили цилиндрические триеры ЗАВ0А, ПТ0, БТЦ0, К6А , ,0,7,8. Рис. При вращении цилиндра рис. При этом в ячейки попадают частицы материала, длина которых меньше диаметра ячеек. Имеются цилиндры, выделяющие из зернового материала короткие примеси например, семена куколя, гречишки, дробленое зерно обрабатываемой культуры, и триеры, выделяющие длинные примеси например, семена овсюга из семян пшеницы. Эти цилиндры отличаются друг от друга размерами ячеек и схемой работы у первых примеси выходят из желоба 3, а очищенное зерно с поверхности цилиндра 1 рис. Иногда кукольный и овсюжный цилиндры соединяются в один. Триер с таким цилиндром является комбинированным двойного действия. Рис. Расположенный внутри цилиндра желоб 3 можно поворачивать вокруг оси цилиндра. Этим достигается регулирование полноты выделения из зернового материала коротких и длинных примесей. При положении I штриховая линия рабочая кромка желоба расположена низко в желоб кукольного цилиндра в мелкие примеси может попадать зерно, а в желоб овсюжного цилиндра в чистое зерно длинные примеси. При положении II рабочей кромки желоба штрихпунктирная линия в цилиндре кукольного триера в зерне будут оставаться короткие примеси, а в цилиндре овсюжного цилиндра в отходах зерно. Правильное положение желоба показано сплошной линией. У выходного конца овсюжного цилиндра устанавливают диафрагму 4, которая способствует образованию слоя обрабатываемой зерновой смеси внутри цилиндра. На поверхность слоя всплывают длинные примеси овсюг и другие и выходят из цилиндра через диафрагму. Триерный блок ЗАВ 0А , , включает установленные друг над другом две пары триерных цилиндров, передний и задний распределители, шнековый транспортер отходов, механизмы передач и раму.
