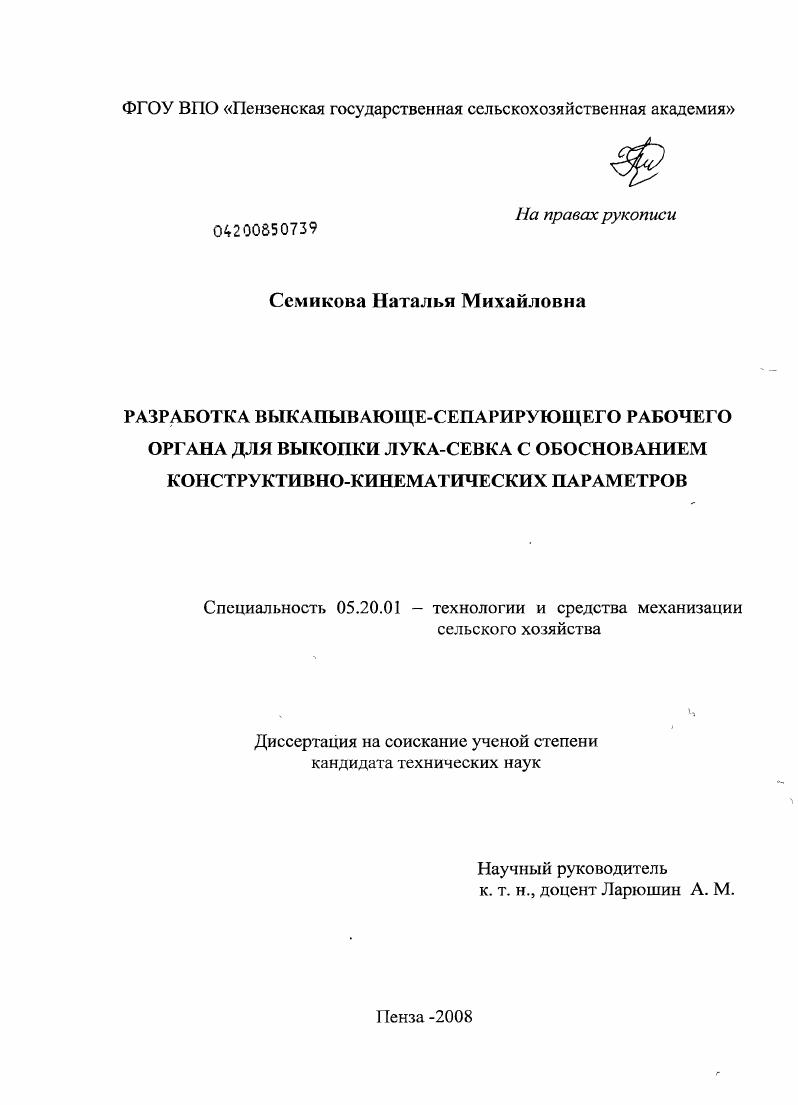

Разработка выкапывающе-сепарирующего рабочего органа для выкопки лука-севка с обоснованием конструктивно-кинематических параметров

• Автор: Семикова, Наталья Михайловна
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Пенза
• Количество страниц: 185 с. : ил.

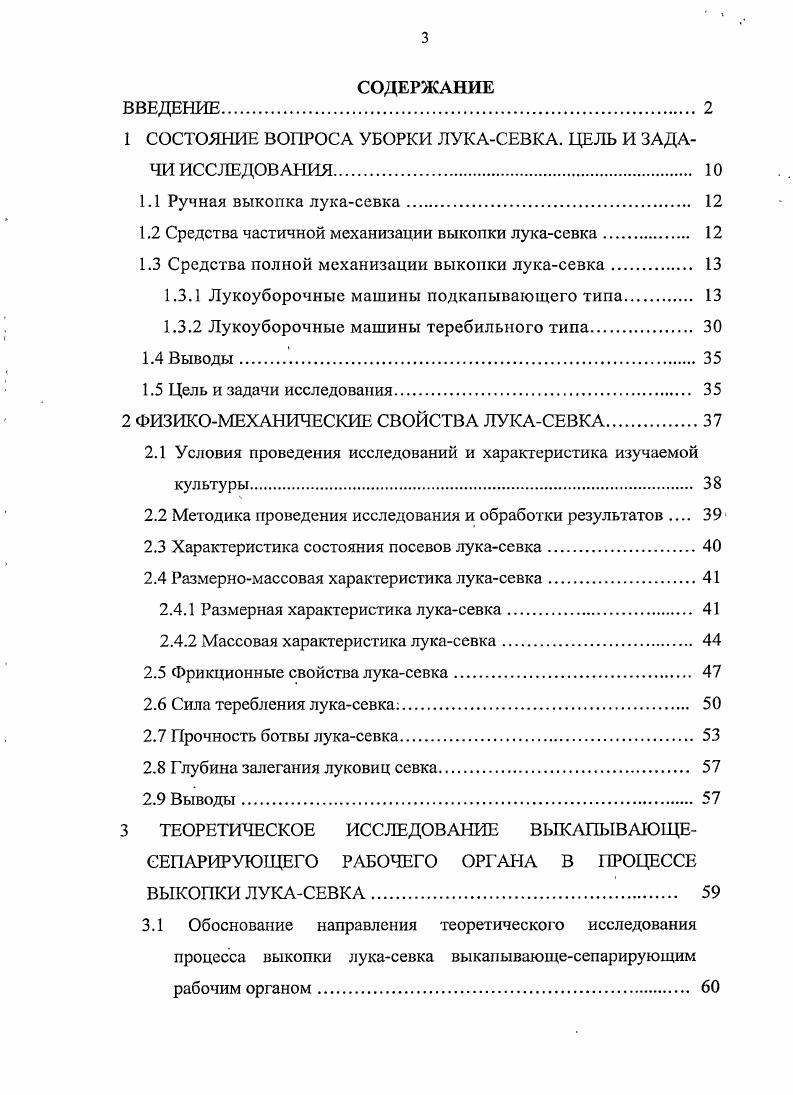

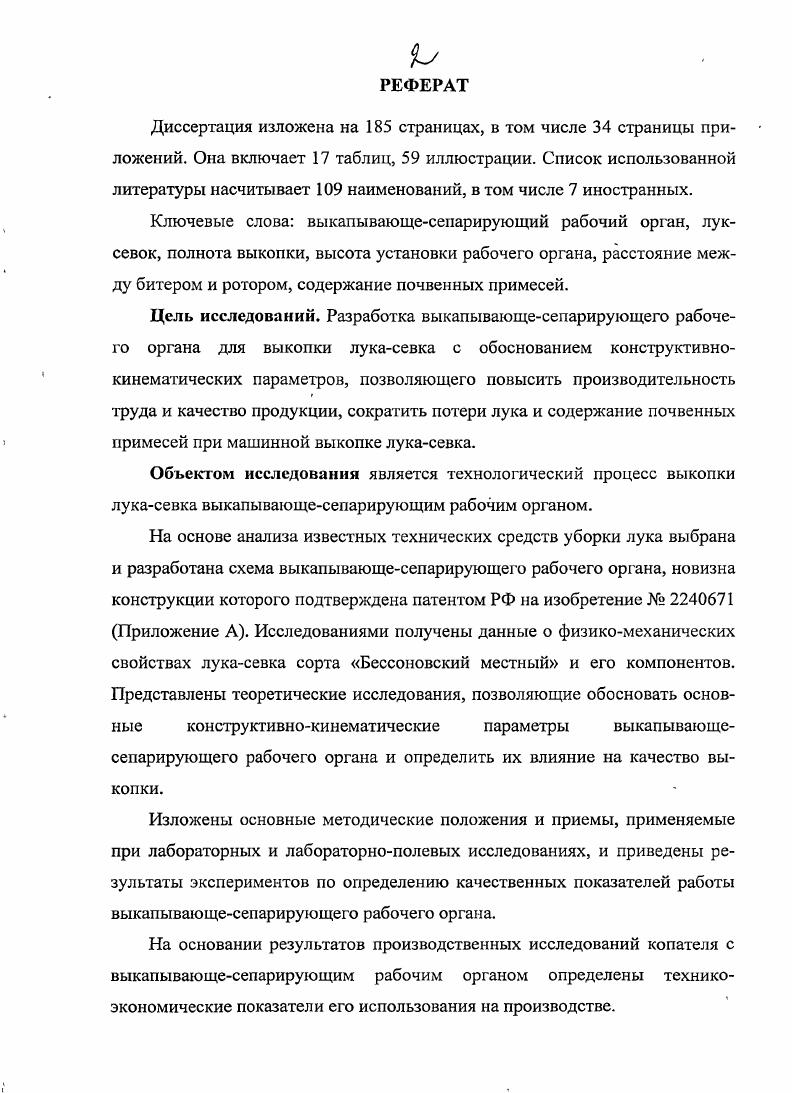

ВВЕДЕНИЕ.

1 СОСТОЯНИЕ ВОПРОСА УБОРКИ ЛУКАСЕВКА. ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЯ.

1.1 Ручная выкопка лукасевка

1.2 Средства частичной механизации выкопки лукассвка

1.3 Средства полной механизации выконки лукасевка.

1.3.1 Лукоуборочные машины подкапывающего типа.

1.3.2 Лукоуборочные машины теребильного типа.

1.4 Выводы

1.5 Цель и задачи исследования.

2 ФИЗИКОМЕХАНИЧЕСКИЕ СВОЙСТВА ЛУКАСЕВКА

2.1 Условия проведения исследований и характеристика изучаемой культуры.

2.2 Методика проведения исследования и обработки результатов
2.3 Характеристика состояния посевов лукасевка.
2.4 Размерномассовая характеристика лукасевка.
2.4.1 Размерная характеристика лукасевка
2.4.2 Массовая характеристика лукасевка.
2.5 Фрикционные свойства лукасевка
2.6 Сила теребления лукасевка
2.7 Прочность ботвы лукасевка.
2.8 Глубина залегания луковиц севка
2.9 Выводы.
3 ТЕОРЕТИЧЕСКОЕ ИССЛЕДОВАНИЕ ВЫКАПЫВАЮЩЕСЕГ1АРИРУЮЩЕГО РАБОЧЕГО ОРГАНА В ПРОЦЕССЕ
ВЫКОПКИ ЛУКАСЕВКА.
3.1 Обоснование направления теоретического исследования
процесса выкопки лукасевка выкапывающесепарирующим рабочим органом.
3.2 Определение траектории движения конца лопасти битера и стержня ротора выкапывающесепарирующего рабочего органа
3.3 Определение силы, обеспечивающей теребление луковиц за ботву
3.4 Определение геометрических параметров выкапывающесепарирующего рабочего органа
3.5 Определение длины участка перемещения луковицы при тереблении.
3.6 Обоснование процесса удаления почвенных примесей из внутренней полости ротора
3.7 Определение взаимного расположения ротора выкапывающе
сепарирующего рабочего органа и переднего вала приемного транспортера
3.8 Выводы
4 ЛАБОРАТОРНЫЕ ИССЛЕДОВАНИЯ ВЫКАПЫВАЮЩЕ
СЕПАРИРУЮЩЕГО РАБОЧЕГО ОРГАНА
4.1 Исследование оптимальных конструктивнокинематических параметров выкапывающесепарирующего рабочего органа.
4.1.1 Методика проведения и обработка результатов.
4.1.2 Результаты лабораторного исследования по определению параметров выкапывающесепарирующего устройства
4.1.3 Результаты исследования по обоснованию оптимальных параметров выкапывающесепарирующего рабочего органа.
4.2 Выводы.
5 ЛАБОРАТОРНОПОЛЕВЫЕ И ПРОИЗВОДСТВЕННЫЕ
ИССЛЕДОВАНИЯ ЭКСПЕРИМЕ1ГГАЛЬНОГО КОПАТЕЛЯ
ЛУКАСЕВКА С ВЫКАПЫВАЮЩЕСЕПАРИРУЮЩИМ
РАБОЧИМ ОРГАНОМ
5.1 Условия и методика проведения испытаний
5.2 Результаты лабораторнополевых исследований выкапывающе
сепарирующего рабочего органа.
5.3 Результаты производственных испытаний копателя лукасевка
5.4 Выводы.
6 ТЕХНИКОЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
ИСПОЛЬЗОВАНИЯ ЭКСПЕРИМЕНТАЛЬНОГО КОПАТЕЛЯ ЛУКАСЕВКА С ВЫКАПЫВАЮЩЕСЕПАРИРУЮЩИМ
РАБОЧИМ ОРГАНОМ
6.1 Выводы.
ОБЩИЕ ВЫВОДЫ.
СПИСОК ЛИТЕРАТУРЫ


Машины выкапывающего типа получили более широкое распространение, чем теребильные благодаря большей возможности приспособить их к выполнению различных технологических операций. К таким машинам относятся все средства механизации уборки лука, начиная от простейших подрезающих скоб и кончая сложными машинами с законченным технологическим процессом. Лукоуборочные машины выкапывающего типа по компоновке основного рабочего органа можно разделить на две группы рисунок 1. Лукоподъемники представляют собой простейшие орудия в виде плоских лап или скоб, производящие рыхление грядки и нарушающие связь луковиц с почвой. Подъемникивалкообразователи выполняют операции подкопа и валкоформирование без сепарации машина фирмы Гкрмания или с частичной сепарацией почвы дисковые подъемники фирмы США или машины i Англия и т. Подкапывающие ножи машин фирмы выполнены в виде культиваторных лап, к задней кромке которых приварены прутки для отвода, выкопанных луковиц в сторону в валок. С двух сторон рядков луковицы укладываются в один валок. Применение такой машины снижает трудозатраты на 4. Машины, выполняющие выкопку лука и сепарацию почвы, имеют, как правило, активный подкапывающий рабочий орган в виде дискового копача с приводом от вала отбора мощности, а чаще от ходового колеса. Роль сепаратора почвы выполняет сам выкапывающий диск. Подъемник американской фирмы обеспечивает выкопку луковиц из почвы сферическим дискОхМ, установленным под небольшим углом к горизонту. Подкапывающий диск, опорное колесо и отводной щиток монтируются на подвижной рамке, шарнирно соединенною с осью ходового колеса. Шарнирное подпружиненное крепление обеспечивает независимое копирование поля каждьш подъемником по всей ширине захвата машины и предотвращает поломки рабочих органов при работе на каменистых почвах 4. На базе такового подъемника фирмой i Англия, разработана шестирядная лукоуборочная машина. Она навешивается впереди трактора и состоит из двух самостоятельных секций, включающих по три дисковых подъемника. В секции два диска вращаются по направлению часовой стрелки, третий против, благодаря чему машина, выкапывая одновременно шесть рядков лука, укладывает его в два валка. Дисковый подъемник фирмы i удовлетворительно работает при глубине подкапывания не превышающей см. К группе копателейвалкоукладчиков относятся специальные лукоуборочные машины, выполняющие ряд технологических процессов выкопку лука, сепарацию почвы и укладку луковиц в валок. К этой группе относится копатель фирмы i Германия рисунок 1. Рисунок 1. Комплекс машин для уборки лука фирмы i а дисковый копатель б подборщиквалкоукладчик
Выкапывающий агрегат монтируется впереди трактора и состоит из выкапывающих дисковых секций, шарнирноустановленных на раме и состоящих из опорного колеса и дискового копача. В зависимости от убираемой культуры диски могут быть решетчатые уборка репчатого лука, установленные под углом к горизонту, или гладкие, сплошные уборка лукасевка, установленные вертикально под углом к направлению движения машины. Количество дисковых секций в зависимости от междурядий устанавливается от 4 до 6. Подборщиквалкоукладчик 0 представляет собой прутковый элеватор, навешиваемый на заднюю навеску трактора и опирающийся при работе на копирующие колеса. Недостатком данного комплекса является повышенная повреждаемость луковиц при работе на тяжелых почвах, а также большое содержание почвенных примесей в уложенном валке. Дисковыми подкапывающими рабочими органами была оснащена также первая отечественная универсальная выполняющая операции укладки в валок и подбора валка лукоуборочиая машина УЛШ2М рисунок 1. Сепарация почвы производилась на прутковых элеваторах. Для интенсификации процесса, сепарации машина была оснащена комкодавительным баллоном, однако на последних образцах машины баллон был снят для уменьшения повреждений , . Рисунок 1. Машина не удовлетворяла возросшим требованиям специализированных лукосеющих хозяйств по производительности 0,. Специалистами НИИ овощного хозяйства, ОПКТБО объединения ВолгоДон и ВИСХОМ разработали копатель элеваторнодискового типа КЛ1,8 . Копатель состоит из рамы 1 рисунок 1.
