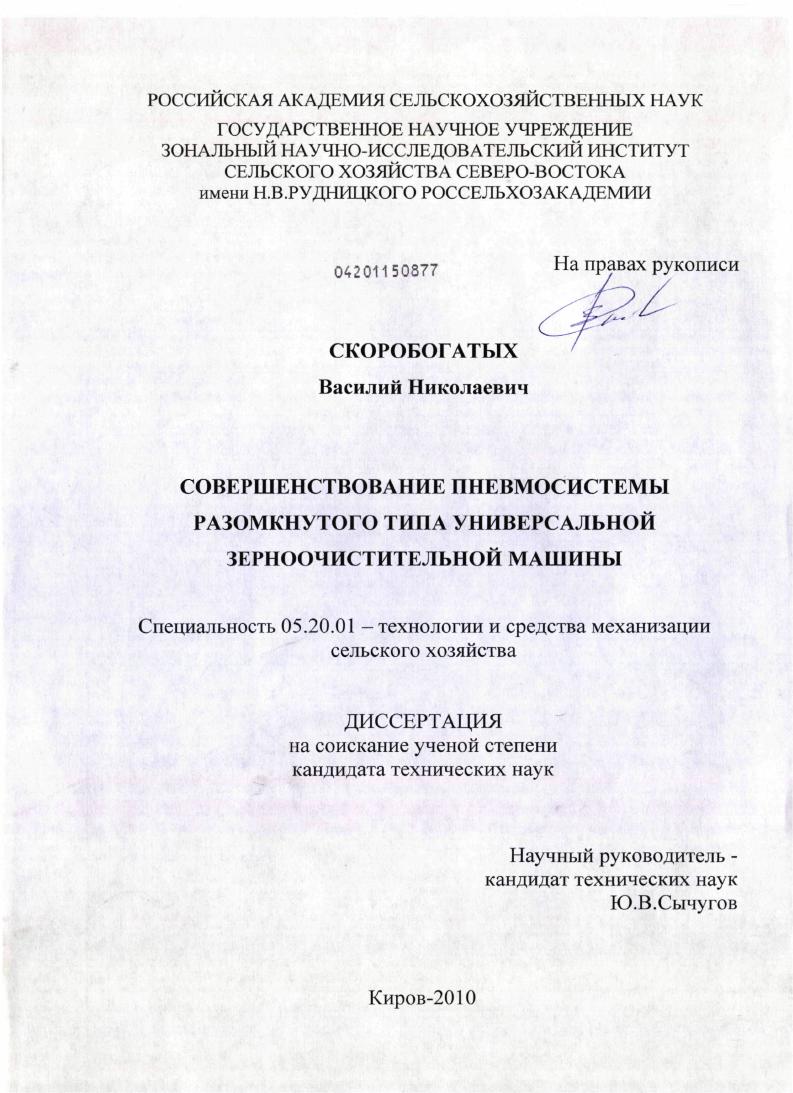

Совершенствование пневмосистемы разомкнутого типа универсальной зерноочистительной машины

• Автор: Скоробогатых, Василий Николаевич
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Киров
• Количество страниц: 195 с. : ил.

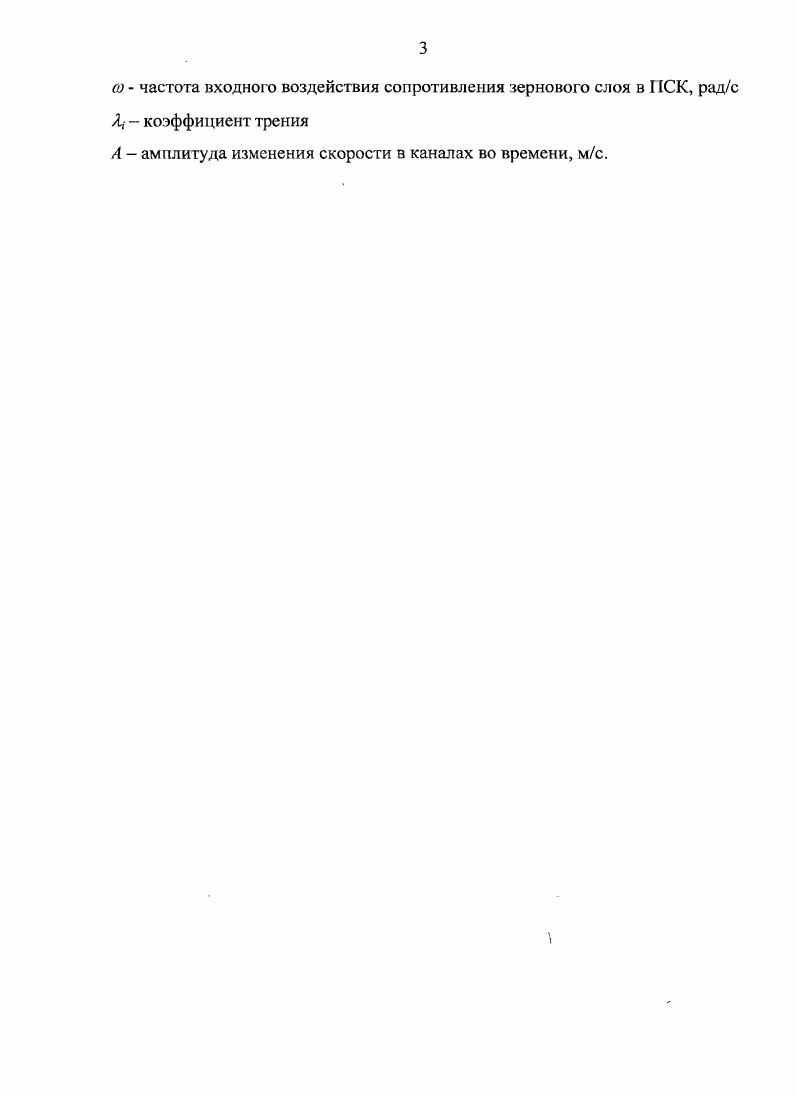

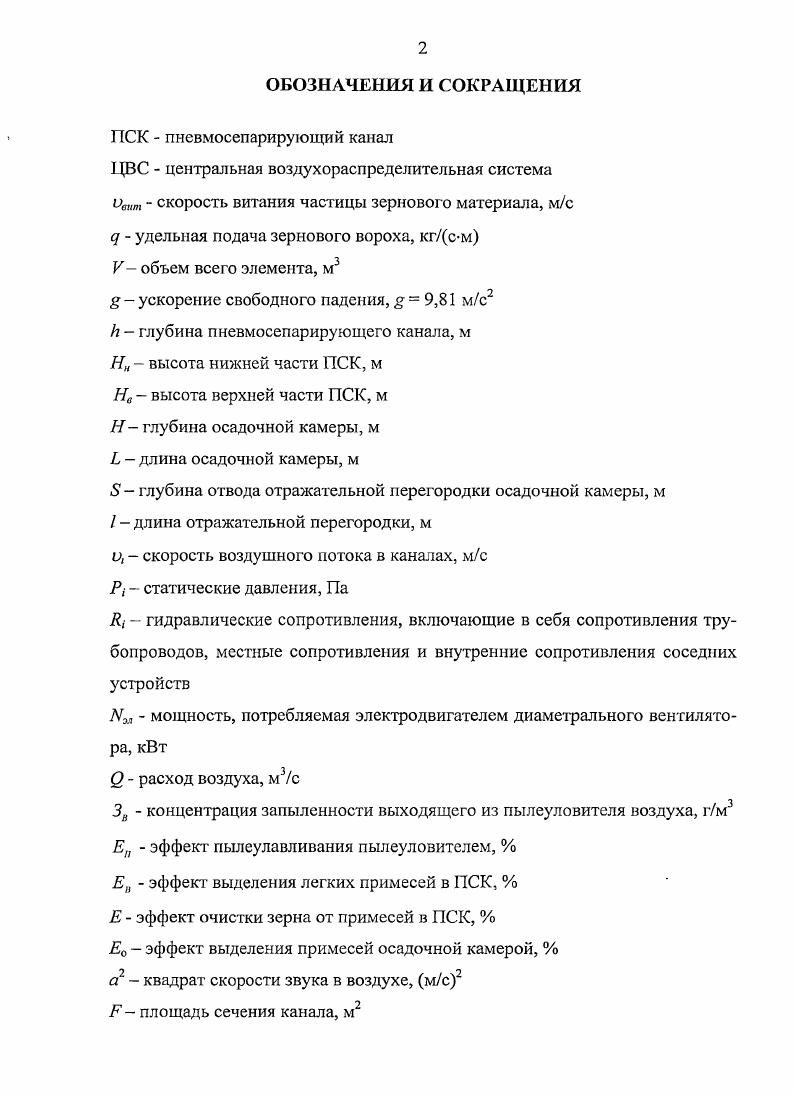

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЯ.

1.1. Анализ основных свойств зерновых смесей.

1.2. Пневмосистемы зерно и семяочистительных машин.

1.2.1. Классификация и общее устройство пневмосистем

1.2.2. Анализ устройств очистки воздушного потока от примесей

1.2.3. Анализ конструкций пневмосистем зерно и семяочистительных машин

1.3. Постановка цели и задачи исследования .

2. ТЕОРЕТИЧЕСКОЕ ОБОСНОВАНИЕ ЭФФЕКТИВНОСТИ ПРИМЕНЕНИЯ РАЗОМКНУТОЙ ПНЕВМОСИСТЕМЫ ДЛЯ УНИВЕРСАЛЬНОЙ ЗЕРНООЧИСТИТЕЛЬНОЙ МАШИНЫ.
2.1. Обоснование применения разомкнутой пневмосистемы для универсальной зерноочистительной машины.
2.2. Обоснование схемы разомкнутой пневмосистемы универсальной зерноочистительной машины
2.3. Анализ работы пневматической цепи разомкнутой воздушной пневмосистемы универсальной зерноочистительной машины
2.4. Обоснование схемы устройства для создания и очистки потока воздуха от примесей для пневмосистемы разомкнутого типа
2.5. Анализ работы устройства для создания и очистки потока воздуха
от примесей с применением математического моделирования
Выводы
3. ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ .
3.1. Программа экспериментальных исследований
3.2. Экспериментальные установки, приборы и оборудование.
3.2.1 Экспериментальная установка для исследования разомкнутой
пневмосистемы для универсальной зерноочистительной машины
3.2.2. Экспериментальная установка для исследования работы устройства для создания и очистки потока воздуха от примесей
3.3. Приборы и оборудование
3.4. Методика проведения экспериментальных исследований и обработки опытных данных.
4. РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ
4.1. Выбор диаметрального вентилятора и его аэродинамическая характеристика
4.2. Результаты предварительных исследований разомкнутой пневмосистемы .
4.3. Исследование работы диаметрального вентилятора в сети.
4.4. Исследование пылеуловителя устройства для создания и очистки потока воздуха от примесей и оптимизация его основных конструктивных параметров
4.5. Регулирование скорости воздушного потока в пневмосепарирующих каналах.
4.6. Исследование влияния скорости входа воздушного потока и концентрации в нем легких примесей на эффективность осаждения примесей пылеуловителем.
4.7. Исследование эффективности работы первой и второй осадочных
камер.
Выводы
5. ИСПЫТАНИЯ УНИВЕРСАЛЬНОЙ ЗЕРНООЧИСТИТЕЛЬНОЙ МАШИНЫ МЗУД.
5.1. Техническая характеристика универсальной зерноочистительной машины МЗУД.
5.2. Ведомственные испытания универсальной зерноочистительной машины МЗУД.
5.2.1. Программа и методика ведомственных испытаний
5.2.2. Исследование эффективности функционирования разомкнутой пневмосистемы универсальной зерноочистительной машины МЗУД
5.3. Предварительные испытания универсальной зерноочистительной машины МЗУД.
5.4. Техникоэкономическое обоснование.
Выводы
ОБЩИЕ ВЫВОДЫ
ЛИТЕРАТУРА


Согласно новому ГОСТР 5 сортовые и посевные качества семян зерновых кроме кукурузы и зернобобовых растений должны соответствовать требованиям, установленным в таблице 1. ОС оригинальные семена ЭС элитные семена РС репродукционные семена РСт репродукционные семена, предназначенные для производства товарной продукции Рст гибридные семена товарного назначения. Для сепарации зернового материала большинство ЗОМ и СОМ оснащено пневмосистемами. Это объясняется высокой удельной производительностью, простотой конструкции пневмосепарирующих устройств и малым травмированием семян. Исследования ученых в этой области подтверждают, что эффект разделения смеси по аэродинамическим свойствам часто превышает , , . Аэродинамические свойства зерновых смесей характеризуются сопротивлением, которое оказывае т их движению воздушная среда. Показателем аэродинамических свойств является коэффициент парусности кп и скорость ивит скорость витания , . Таблица 1. Категория семян Сорговая чистота, , не менее Поражение посева головней, , не более Чистота семян. ОС ,7 0 . ЭС ,7 0. РС . РСт . ОС ,7 . РС ,0 0,, . РСт ,0 0,,3 ,0 0 0. ОС 0 . ЭС 0 . РС 0. РСт 0. РС ,0 0,зо. ОС . РС . Скорость витания частицы равна скорости вертикального воздушного потока, при которой частица находится во взвешенном состоянии. Скорость витания является случайной непрерывной величиной и зависит от коэффициента парусности. Согласно исследованиям Г. ЕЛистопада для большинства культур кп 0,. Скорость витания исит и коэффициент парусности зависят от площади миделевого сечения и коэффициента аэродинамического сопротивления, зависящего от размеров и состояния тела, состояния и рода среды, в которой находится тело и от относительной скорости перемещения его в среде. Анализ коэффициентов парусности, скорости витания массы семян культурных растений показывает, что исследуемые семена имеют сходные аэродинамические свойства, значительно отличающиеся только у овса и гороха. Семена сорняков, щуплые и дробленые зерна обладают меньшей скоростью витания, массой и коэффициентом парусности и лишь для некоторых видов сорняков частично совпадают со свойствами основных культур. Для представления различий аэродинамических свойств рассмотрим плотность распределения по скорости витания зерен основной культуры семян, щуплых и дробленых зерен и примесей, полученную в результате анализа и исследований зернового вороха пшеницы сорта Ленинградка рис. Рис. Таблица 1. Плотность распределения примесей по скорости витания кривая 1 незначительно накладывается на плотность распределения полноценных зерен . Оставшаяся часть 5. Кривая 2 плотности распределения щуплых и дробленых зерен накладывается на кривые 1 и 3 плотности распределения примесей и основной культуры. Поэтому для наиболее эффек тивной очистки материала необходимо с помощью воздействия воздушного потока выделять битые, щуплые и дробленые зерна, составляющие промежуточную фуражную фракцию . Основные параметры зерноочистительных машин определены ГОСТом 5 и должны соответствовать требованиям, указанным в таблице 1. Исходным материалом для определения производительности зерноочистительных машин выбрана пшеница. ЦВС. Замкнуторазомкнутые пнсвмосистемы сочетают положительные качества разомкнутых и замкнутых пневмосистем. Они имеют меньший воздухообмен по сравнению с разомкнутой и обрабатывают материал более чистым воздухом в сравнении с замкнутой пневмосистемой. Следует отметить, что часть воздуха . При этом устраняются ряд недостатков, присущие как разомкнутой, так и замкнутой пневмосистемам . Из применяемых типов пневмосистем выгодно отличаются системы с разомкнутым циклом, обладающие простотой конструкции, в которых используется чистый наружный воздух, что повышает качество очистки зерна от примесей. Однако данным пневмосистемам характерны более высокие затраты энергии на создание воздушного потока и повышение кратности воздухообмена помещений, в которых они установлены , , , , . В пнсвмосистемах с всасывающим воздушным потоком воздух всасывается вентилятором из пневмосепарирующих каналов через осадочную камеру, создавая разряжение.
