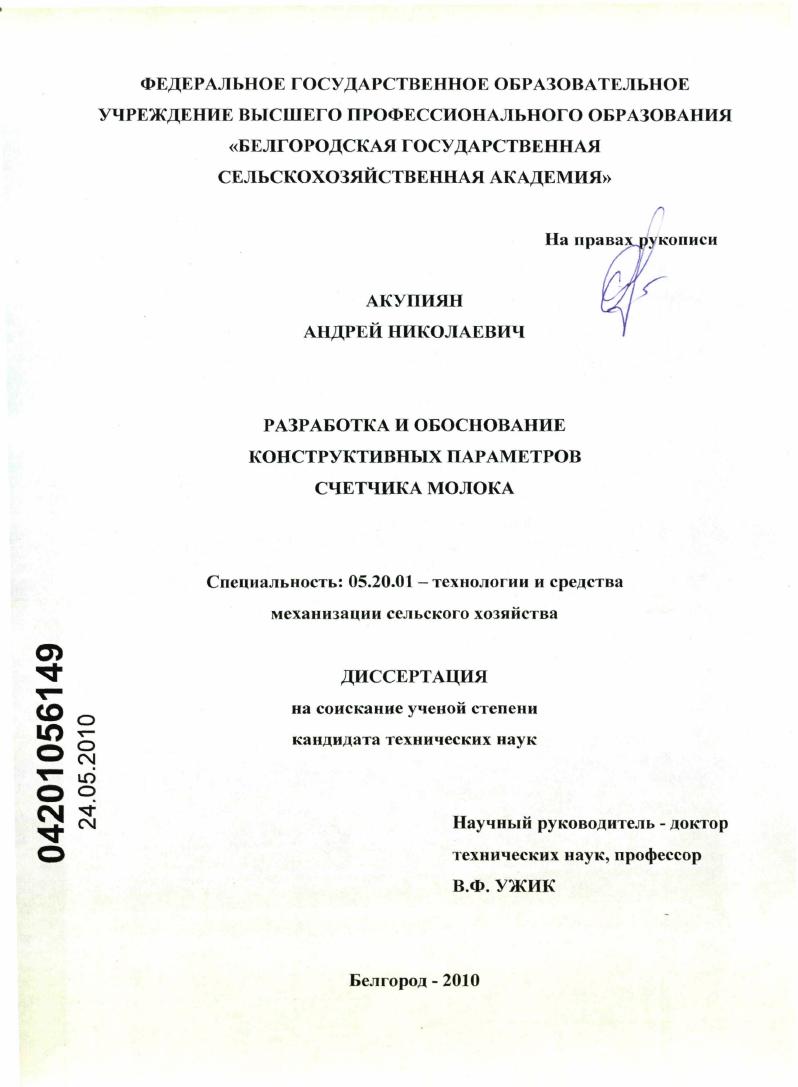

Разработка и обоснование конструктивных параметров счетчика молока

• Автор: Акупиян, Андрей Николаевич
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Белгород
• Количество страниц: 182 с. : ил.

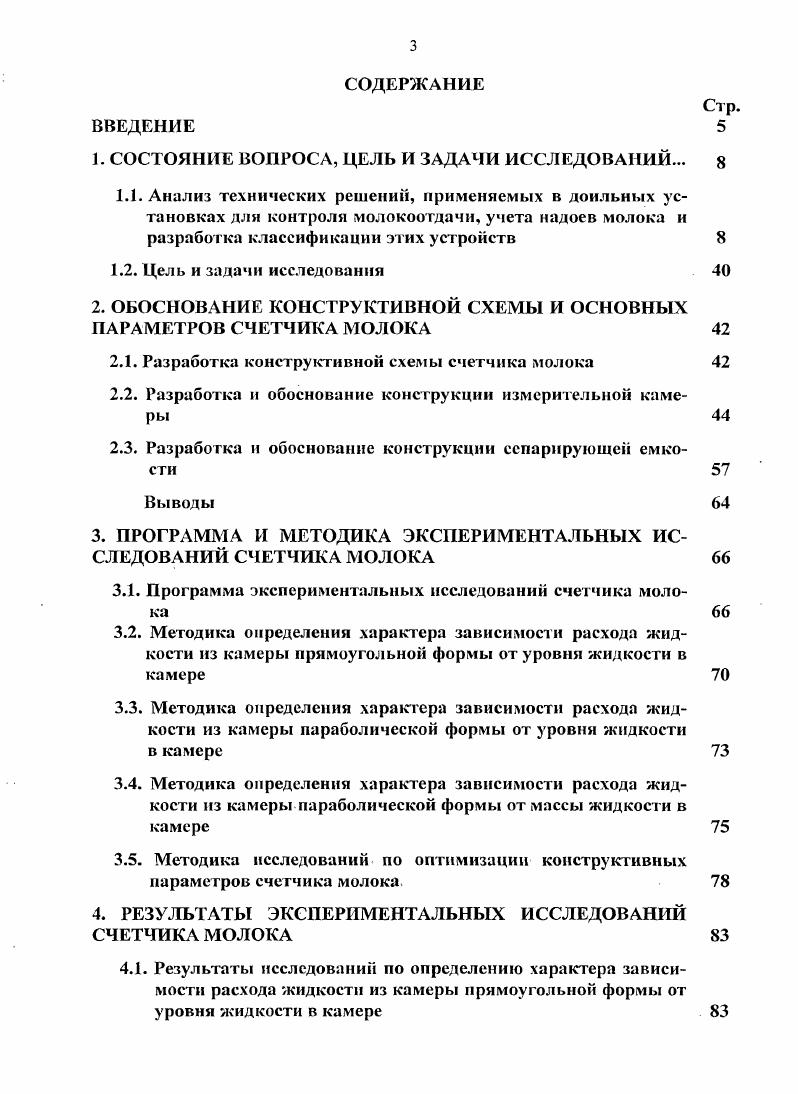

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. СОСТОЯНИЕ ВОПРОСА, ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЙ.

1.1. Анализ технических решений, применяемых в доильных установках для контроля молокоогдачн, учета надоев молока и разработка классификации этих устройств

1.2. Цель и задачи исследования

2. ОБОСНОВАНИЕ КОНСТРУКТИВНОЙ СХЕМЫ И ОСНОВНЫХ

ПАРАМЕТРОВ СЧЕТЧИКА МОЛОКА

2.1. Разработка конструктивной схемы счетчика молока

2.2. Разработка и обоснование конструкции измерительной камеры

2.3. Разработка и обоснование конструкции сепарирующей емкости

3. ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ СЧЕТЧИКА МОЛОКА

3.1. Программа экспериментальных исследований счетчика молока
3.2. Методика определения характера зависимости расхода жидкости из камеры прямоугольной формы от уровня жидкости в камере
3.3. Методика определения характера зависимости расхода жидкости из камеры параболической формы от уровня жидкости в камере
3.4. Методика определения характера зависимости расхода жидкости из камеры параболической формы от массы жидкости в камере
3.5. Методика исследований по оптимизации конструктивных параметров счетчика молока.
4. РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ
СЧЕТЧИКА МОЛОКА
4.1. Результаты исследований по определению характера зависимости расхода жидкости из камеры прямоугольной формы от уровня жидкости в камере
4.2. Результаты исследований по определению характера зависимости расхода жидкости из камеры параболической формы
от уровня жидкости в камере
4.3. Результаты исследований но определению характера зависимости расхода жидкости из измерительной камеры параболической формы от массы жидкости в камере
4.4. Результаты исследований по оптимизации конструктивных параметров счетчика молока
Выводы
5. ПРОИЗВОДСТВЕННАЯ ПРОВЕРКА СЧЕТЧИКА МОЛОКА
5.1. Условия проверки на производстве
5.2. Методика проверки в производственных условиях
5.3. Результаты проверки в производственных условиях
5.4. Экономические показатели результатов исследования
Выводы
ОБЩИЕ ВЫВОДЫ И ПРЕДЛОЖЕНИЯ
ЛИТЕРАТУРА


Однако это устройство не позволяет определить интенсивность молоко-отдачи животных в процессе доения в любой момент времени, так как имеет недостатки, присущие ранее рассмотренным устройствам. Вызывает интерес счетчик количества надоенного молока, содержащий приемную и мерную камеры (приложение А, рис. Причем в приемной камере установлен электромагнит, управляющий сливным клапаном, а в мерной камере имеется гибкая перегородка с магнитом, взаимодействующим с герконом, который в свою очередь связан с электромагнитом. При достижении заданной массы молока в мерной камере гибкая перегородка прогибается, приближая магнит к геркону. Это устройство позволяет получить усредненную интенсивность молокоотдачи за определенный промежуток времени, что также не отвечае т изложенным выше требованиям. Устройство, приведенное в приложении А на рисунке 7, предназначено для измерения порций молока выдоенных за один такт пульсатора []. Однако это устройство сложно в эксплуатации и обработке данных. Устройство, защищенное патентом США (приложение А, рис. Однако оно не имеет регистрирующего устройства, сложно в изготовлении и не обеспечивает измерение интенсивности молокоотдачи на малых скоростях выведения. Счетчик молока конструкции ЦНИПТИМЭЖ (приложение А, рис. Но мере заполнения камеры, сифон срабатывает. Потоком жидкости клапан, закрывающий сифон снизу, открывается, одновременно посредством тяг закрывая клапан другого сифона и перебрасывая направитель для подачи молока в другую камеру. При ее заполнении происходит обратное переключение. Остаточную порцию молока измеряют по шкале на корпусе камеры. Известно устройство для измерения удоев коров, содержащее приемную камеру и мерную камеру с поплавком. Схема этого устройства приведена в приложении А на рисунке []. Измерение осуществляется путем отбора в мензурку пропорциональной дозы молока. Аналогичную конструкцию имеет устройство, приведенное в приложении А на рисунке []. Это устройство отличается от предыдущего тем, что подъем поплавка в мерной камере для эвакуации остаточной порции молока осуществляется путем впуска в мерную камеру порции воздуха через клапан. Устройство, в приложении А на рисунке отличается тем, что поплавок в мерной камере совмещен со сливной трубкой []. Устройство, в приложении А на рисунке для индивидуального учета молока, также имеет аналогичную конструкцию и отличается лишь тем, что в него введены канач с калиброванным отверстием, заполнительно-эвакуационная трубка с подвижно насаженным поплавком с индикатором уровня []. Эти четыре устройства предназначены для измерения индивидуального удоя молока, и принцип их работы положен в основу серийно выпускаемого счетчика молока УЗМ-1 []. Однако эти устройства не пригодны для измерения и регистрации интенсивности молокоотдачи коров. В ЦНИПТИМЭЖ разработан счетчик молока (приложение А, рис. Количество выдоенного молока определяется временем, в течение которого замкнуты контакты при прохождении через них молока. Порционное измерение удоя не даст возможности измерять интенсивность молокоотдачи в любой момент времени. Счетчик молока, в приложении А на рисунке содержит приемную, мерную и сливную камеры, поплавок с клапаном и датчик отсчета порций молока []. Особенностью его является то, что приемная камера содержит двуплечий рычаг с клапаном, управляемым поплавком. Остаточную порцию молока измеряют по шкале. Измерение основной массы производится порционно. Определенный интерес вызывает устройство разработки Кубанского СХИ (приложение А, рис. Это устройство, наряду с приемной и измерительной камерой с поплавком, содержит лоток для сбора примесей и устройство для отбора проб молока. Однако это устройство, как и предшествующие, предназначено для учета надоенного молока. Устройство для контроля надоенного молока (приложение А, рис. Это устройство позволяет регистрировать процесс выведения молока на перфоленту, и дальнейшая обработка на ЭВМ дает результат измерений. Однако и в данном случае порционный слив молока дает усредненную интенсивность молокоотдачи за какой-либо промежуток времени. Интересна конструкция молокомера (приложение А, рис.
