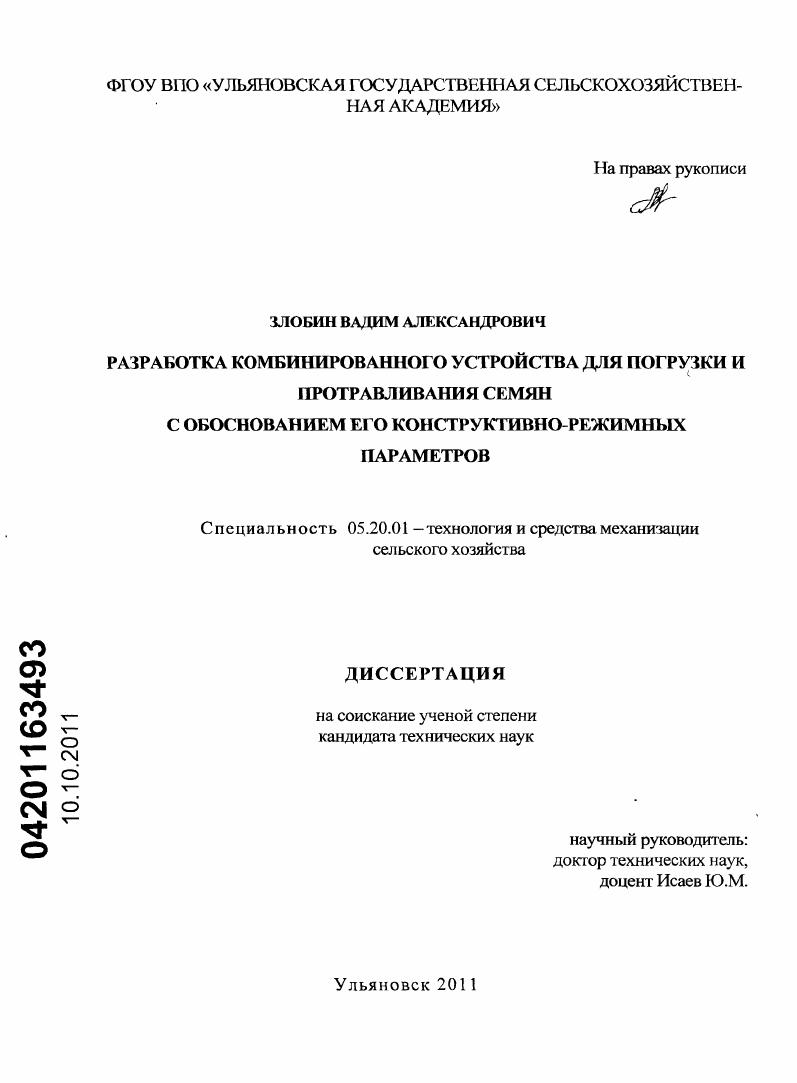

Разработка комбинированного устройства для погрузки и протравливания семян с обоснованием его конструктивно-режимных параметров

• Автор: Злобин, Вадим Александрович
• Шифр специальности: 05.20.01
• Научная степень: Кандидатская
• Год защиты: 2011
• Место защиты: Ульяновск
• Количество страниц: 145 с. : ил.

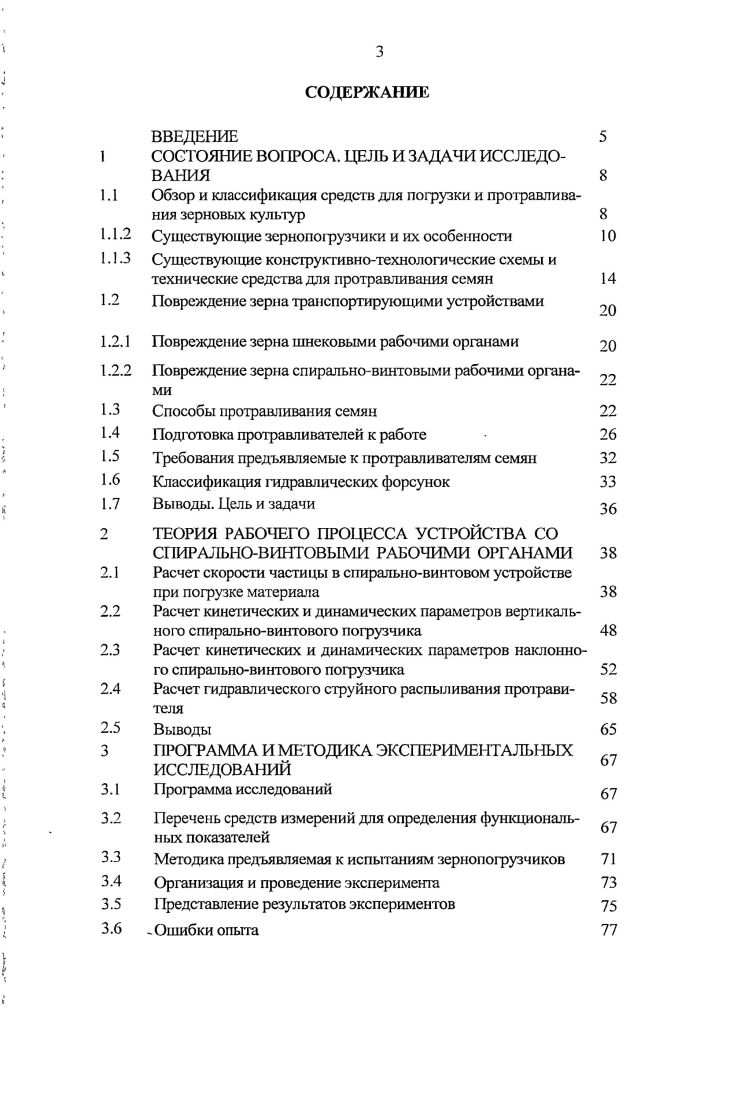

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

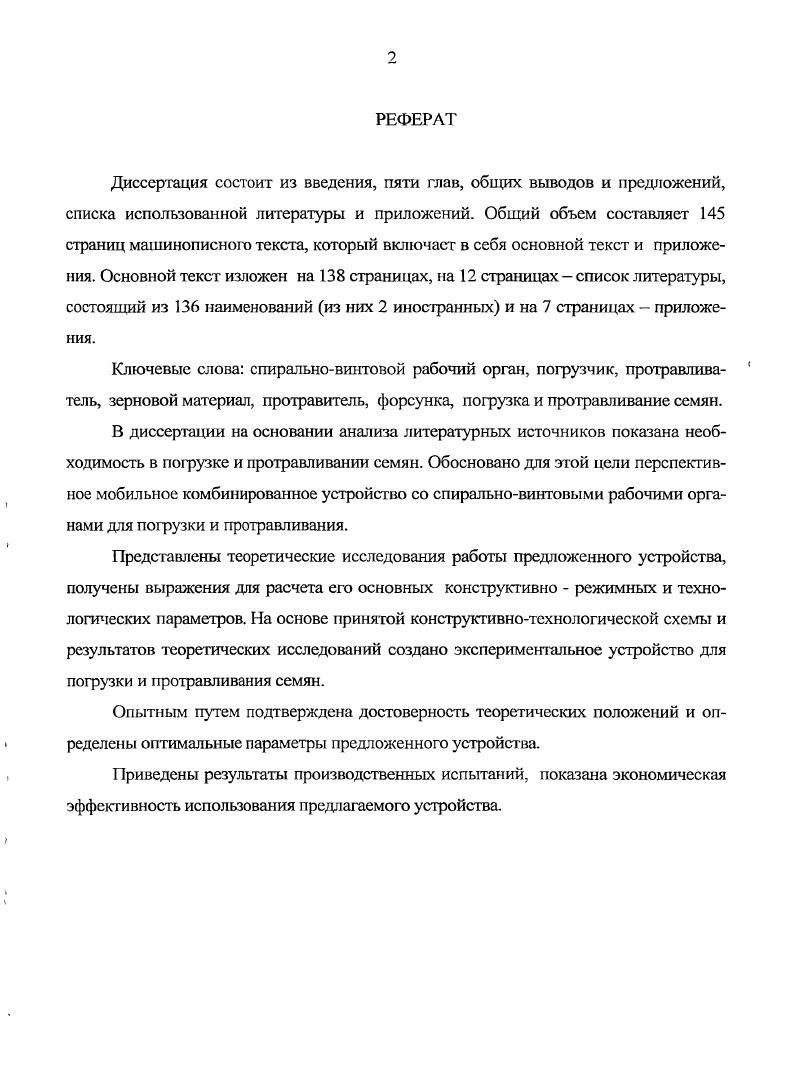

1 СОСТОЯНИЕ ВОПРОСА. ЦЕЛЬ И ЗАДАЧИ ИССЛЕДО

9 ВАНИЯ

Г 1.1 Обзор и классификация средств для погрузки и протравлива

ния зерновых кульчур

1.1.2 Существующие зернопофузчики и их особенности

1.1.3 Существующие конструктивнотехнологические схемы и

V технические средства для протравливания семян

1.2 Повреждение зерна транспортирующими устройствами

1.2.1 Повреждение зерна шнековыми рабочими органами

1 1.2.2 Повреждение зерна спиральновинтовыми рабочими органа МИ
1 1.3 Способы протравливания семян
1.4 Подготовка протравливателей к работе
А 1.5 Требования предъявляемые к протравливателям семян
п 1.6 Классификация гидравлических форсунок
ь 1.7 Выводы. Цель и задачи
2 ТЕОРИЯ РАБОЧЕГО ПРОЦЕССА УСТРОЙСТВА СО
СПИРАЛЬНОВИНТОВЫМИ РАБОЧИМИ ОРГАНАМИ
2.1 Расчет скорости частицы в спиральновинтовом устройстве
при пофузке материала
2.2 Расчет кинетических и динамических параметров вертикаль
1 ного спиральновинтового пофузчика
2.3 Расчет кинетических и динамических парамефов наклонно
го спиральновинтового пофузчика
2.4 Расчет гидравлического струйного распыливания протрави
1 теля
2.5 Выводы
3 ПРОГРАММА И МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ
ИССЛЕДОВАНИЙ О
3.1 Профамма исследований
1 1 г 3.2 Перечень средств измерений для определения функциональ
1 и ных показателей
3.3 Методика предъявляемая к испытаниям зернопофузчиков
1 3.4 Организация и проведение эксперимента
3.5 Представление результатов экспериментов
1 3.6 Ошибки опыта
а

3.7 Определение качества протравливания
3.8 Выводы
4 РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТ АЛЫ ЮПРОИЗВО
ДСТВЕННЫХ ИССЛЕДОВАНИЙ
4.1 Лабораторные исследования устройств по перемещению материала в кожухе круглого сечения
4.1.1 Исследования перемещения материала в кожухе круглого сечения
4.1.2 Исследование устройства для вертикальной подачи зерна
4.1.3 Исследование устройства для наклонюй иодачи зерна
4.1.4 Результаты исследований на экспериментальной установке
4.2 Исследования пропускной способности форсунок оо
4.3 Производственные исследования комбинированного устрой
ства со спиральновинтовыми рабочими органами
4.4 Выводы
5 ТЕХНИКОЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ИС
СЛЕДОВАНИЙ И РЕКОМЕНД АЦИИ ПРОИЗВОДСТВУ ОЫЦИЕ ВЫВОДЫ
СПИСОК ЛИТЕРАТУРЫ


Спирально-винтовой транспортер представляет собой трубу с продетой в нее бес-стержневой спиралью. Позволяют подавать продукт по наклонам и изгибам. Транспортер можно смонтировать так, что продукт на своем пуги способен завернуть на 0 градусов и свободно подняться на метров. При работе с несколькими приводами система позволяет' транспортировать продукт на расстояние до 0 м и высоту до метров. Способность изгибаться делает данный вид транспортеров незаменимым при плотной компоновке оборудования []. Система не имеет на всем своем протяжении подшипников, шестерней, приводов, цепей и т. Диаметр условного прохода остается неизменным по всей длине, что исключает возникновение зон прессования продукта. Максимальный объем продукта в трубопроводе — до % |4] больше, чем у аналогичного шнекового транспортера — достигается из-за отсутствия внутреннего вала. Обычно транспортері,і подобного т ипа снабжают частотным преобразователем для плавного пуска машины, во избежание деформации спирально-винтового рабочего органа, и изменения его частот вращения. Используя частотный преобразователь, возможность вывести из строя электродвигатель или свернуть спираль практически отсутствует. Отсутствие при работе транспортера пыли, из-за замкнутого пространства в кожухе. Низкое энергопотребление (мощность двигателя 0,-2,2 КВт). Возможность загрузки нескольких стационарных емкостей одним транспортером. Простота конструкции. Бесшумность, которая достигается при условии правильного натяжения гибкого несущего элемента. Спираль центруется продуктом и не касается стенок трубопровода. С помощью спирального транспортера эта задача легко решается. Нет проблем и с организацией автоматического режима управления транспортировкой. Существуют зернопофузчики с ленточным, цепным, канатным тяговыми механизмами и без тягового механизма (например, фавитационные, инерционные и винтовые транспортеры). Зернопофузчики с тяговым механизмом подразделяются но виду фузонесущего элемента на ленточные, пластинчатые, люлечные, скребковые, ковшовые и т. Для таких транспортеров характерно общее с рабочим механизмом движение фуза на рабочих участках. Тяговое усилие передается фузонесущим элементом либо элементом, который проталкивает или тянет фуз по неподвижному желобу, грубе или настилу. Дня транспортеров без тягового органа характерно разное движение фуза и рабочих органов, совершающих круговое вращательное (роликовые, винтовые транспортеры) или возвратно-поступательное рабочее движение (например, инерционные транспортеры). Транспортеры могут иметь машинный привод (наиболее часто - электрический, реже - пневматический). Классификация зернопофузчиков приведена на рисунке 1. Рисунок 1. В гравитационных транспортерах груз перемещается под действием силы тяжести. В зависимости от имеющихся условий используют напольные и подвесные транспортеры. В работе складских комплексов применяют в основном ленточные и роликовые транспортеры, рольганги, а также разнообразные поворотные секции соответствующей конструкции. На рисунке 1. С-0, его технические характеристики указаны в таблице 1. Рисунок 1. Таблица 1. ЗПС-0 предназначен для погрузки зерна в транспортные средства, механического перелопачивания зерна на площадках и в зерноскладах, формирования буртов из насыпей зерна. Зернопогрузчик снабжен поворотом ленточного транспортера на градусов в обе стороны, что позволяет: непрерывно вести процесс погрузки зерна в транспортные средства; формировать бурт с одним іребнем после двух проходов зернопогрузчика; равномерно распределить зерно при загрузке склада; рассредоточить зерно из бурта для просушки тонким слоем на площадке тока и собрать его после сушки снова в бурт. ЗПС-0 является самопередвижной электрифицированной машиной снабженной загрузочным транспортером со скребковыми питателями. На рисунке 1. ТШ - 3. Рисунок 1. Шнековый транспортер ТШ - 3 Он предназначен для перемещения сыпучих материалов в горизонтальном и наклонном направлениях, с изменением угла наклона к горизонтали. ТІП - 3 массой 5 кг. Вт. Его производительность составляет т /ч. На рисунке 1.
