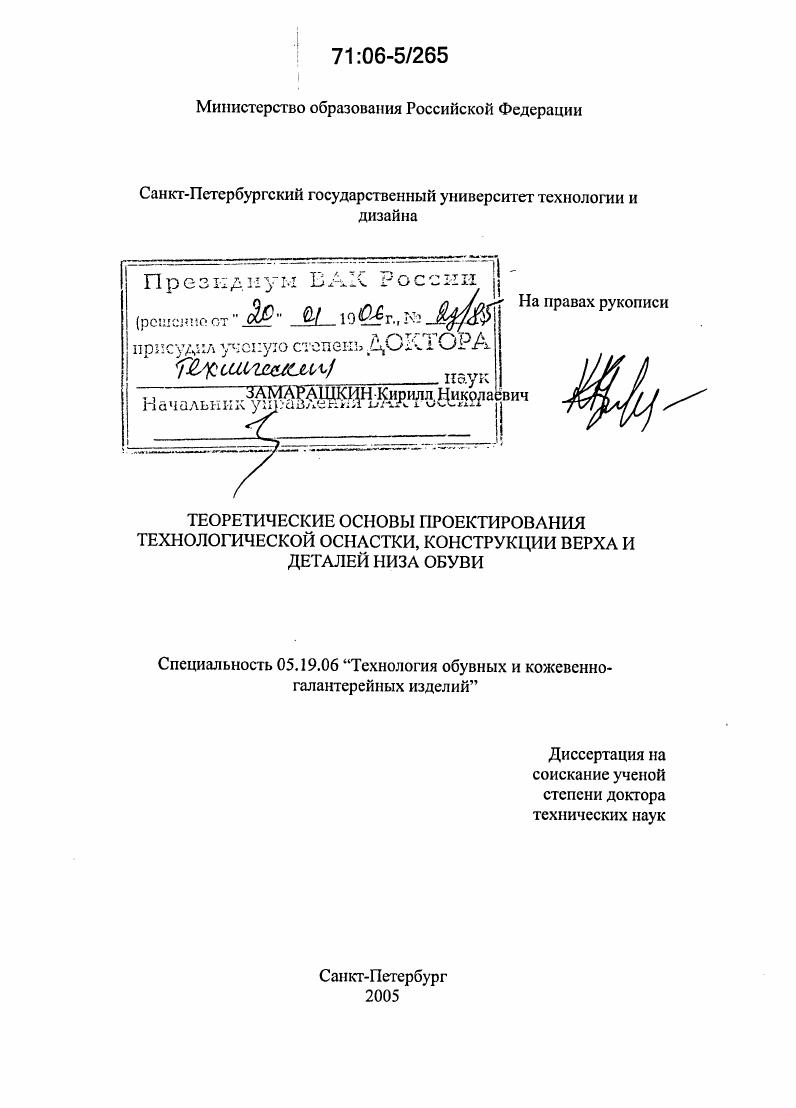

Теоретические основы проектирования технологической оснастки, конструкции верха и деталей низа обуви

• Автор: Замарашкин, Кирилл Николаевич
• Шифр специальности: 05.19.06
• Научная степень: Докторская
• Год защиты: 2005
• Место защиты: Санкт-Петербург
• Количество страниц: 340 с. : ил.

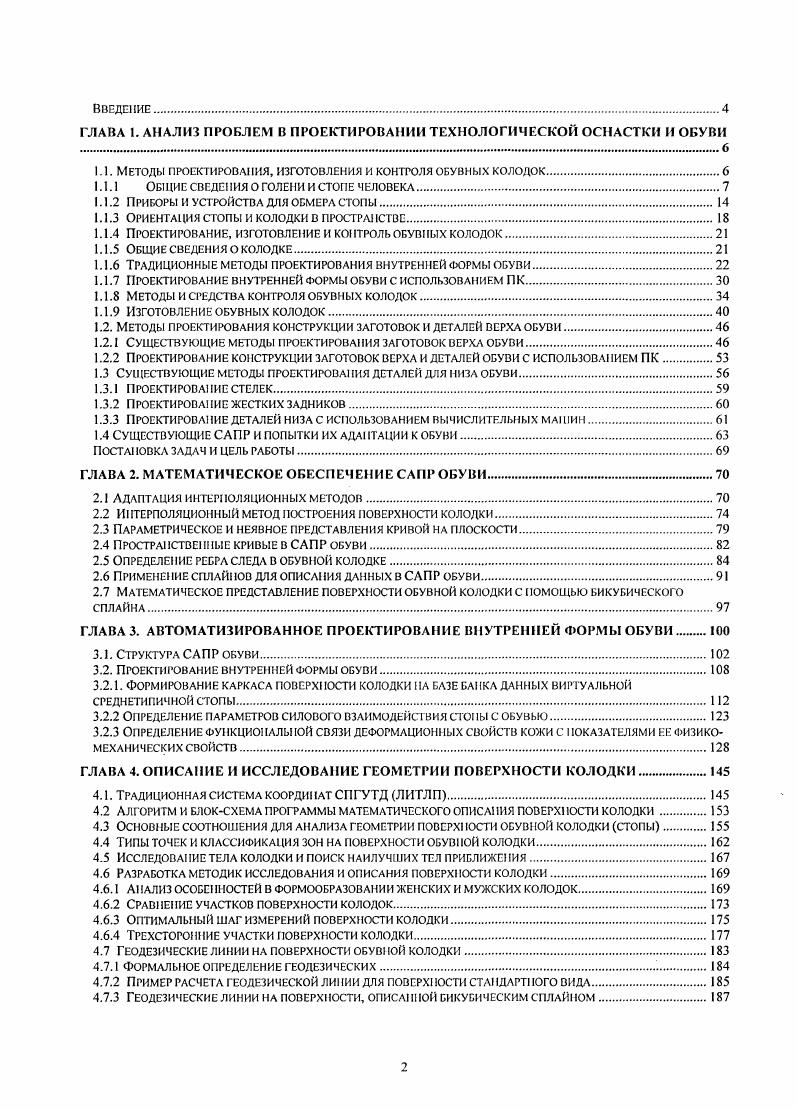

Введение. ГЛАВА 1. АНАЛИЗ ПРОБЛЕМ В ПРОЕКТИРОВАНИИ ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ И ОБУВИ

1. МЕТОДЫ ПРОЕКТИРОВАНИЯ, ИЗГОТОВЛЕНИЯ И КОНТРОЛЯ ОБУВНЫХ КОЛОДОК. Т . Проектиювание, ИЗГОТОВЛЕНИЕ и КОТРОЛЬ ОГ. Методы проектирования конструкции заготовок и деталей верха обуви. Постановка задач и цель работы. ГЛАВА 2. МАТЕМАТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ САПР ОБУВИ. Пространственные кривые в САПР обуви. Применение сплайнов для описания данных в САПР обуви. ГЛАВА 3. Структура САПР обуви . Определение параметров силового взаимодействия стопы с обувью. Определение функциональной связи деформационных свойств кожи с показателями ее физикомеханических свойств . ГЛАВА 4. Алгоритм и блоксхема программы математического описа 1ия поверх юсти колодки. Типы точек и классификация зон на поверхности обувной колодки. Исследование тела колодки и поиск наилучших тел приближения. Оптимальный шаг измерений поверхности колодки. Геодезические линии на поверхности обувной колодки. Геодезические линии на поверхности, описанной бикубическим сплайном.


Позже были проведены исследования по совершенствованию методики проектирования внутренней формы обуви с применением обводов поперечновертикальных сечений и продольного сечений колодки с помощью подбора радиусов и касательных 6,,. Параметры радиусогорафического построения обводов колодки заносились в ЭВМ и, таким образом, служили постоянно хранимой информацией. Для проверки модели колодки, полученной с помощью набора радиусов, касательных была совместно с ЭНИМС подготовлена программа для изготовления макета колодки на универсальном станке с ЧПУ. Был предложен способ задания и математического описания поверхности колодки с помощью многопараметрического семейства плоских кусочногладких кривых с одинаковым числом участков, каждый из которых интерполируется методом дуг окружностей с весами, рассмотрены подходы и принципы представления поверхности в ЗИсистемах, возможности использования программного пакета системы ЗЭБШсйо ,,0. Анализ публикаций и МИР в России свидетельствует об изучении отдельных процедур САПРсистем, приобретенных за рубежом, описанию их работы, особенностей адаптации САПРсистем к условиям эксплуатации на отечественных предприятиях. Методика проектирования колодки по стопе рассматривается в статье 9. Главным недостатком существующих методов автор считает максимальное приближение к физическому образцу колодки, и предлагает осуществлять дизайн колодки оператору ЭВМ, произвольно изменяющему узловые точки и производные в них, причем поверхность колодки задана правильными функциями. Понятие правильной функции не раскрывается. На первом этапе предлагается получать цифровые изображения стопы с многократной экспозицией. Не комментируя параметры измерений и количество повторов фотографирования они не обоснованы автором, следует отметить, что повторы предприняты для корректировки неоднозначности результата изза подвижки стопы, а также снижения влияния шумов камер. Антропометрическая часть статьи па этом заканчивается. Постановки задачи, методики измерений, рисунков и схем, алгоритмов обработки, результатов измерений автор не приводит. Для преобразования системы координат стопы в систему координат колодки предлагается использовать ГОСТ, и продольную ось, в нем используемую. Недостатки системы координат ГОСТ широко известны в исследованиях продольной осыо ГОСТ пользуются редко. Описываемые автором преобразования понять трудно, так как ни пояснений к обозначениям, ни иллюстрации не приводится. В третьем разделе предлагается рассчитать контур следа по контуру габарита стопы, однако ни результатов, ни алгоритмов не приводится. В статье отсутствуют ссылки на источники математических формул и методов. Статья носит общий характер. Из справедливой критики ГОСТ на обувные колодки в начале статьи дальнейшее изложение не следует. Виды каркаса колодки, выбор узловых точек, понятие линий кривизны упоминаются без пояснения, вследствие чего нс представляется возможным в соответствии с рекомендациями авторов осуществить между ними выбор. Предоставляя модельеруконструктору возможность задания касательных векторов и векторов закрученности, авторы не поясняют методики и описания его действий. Из всего текста статьи нс ясно, какова специфика математического описания поверхности именно колодки. Ряд публикаций повторяют или дублируют выполненные ранее работы. САПР обуви, позволили решить ряд задач и в определенной мере поставить новые, нерешенные задачи. Однако сравнивая и анализируя постановку задач исследования ,0, можно убедиться в сходстве с задачами, рассматриваемыми в работах ,1. Разница состоит в том, что в работе ,1 предложено колодку рассматривать как тело вращения с построением ее каркаса поверхности функциями 1Дг,Я р,г с использованием кубических полиномов сплайнфункций, а для проверки полученных аналитических зависимостей подачи дисковой фрезы при изготовлении деталей объемной формы на примере обувной колодки разработано оригинальное оборудование трехкоординатное автоматическое устройство обмера и станок с ЧПУ ,. Наиболее последовательно изложены математические методы в САПР колодки в .
