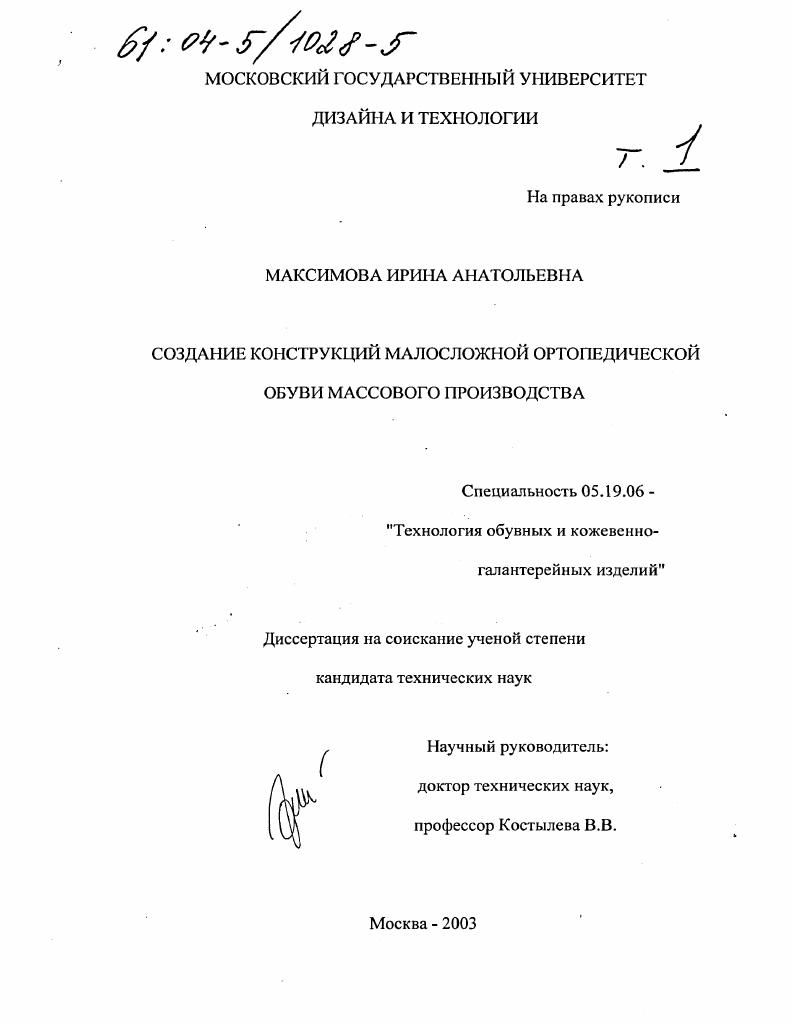

Создание конструкций малосложной ортопедической обуви массового производства

• Автор: Максимова, Ирина Анатольевна
• Шифр специальности: 05.19.06
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Москва
• Количество страниц: 189 с. : ил. + Прил.(172с. : ил.)

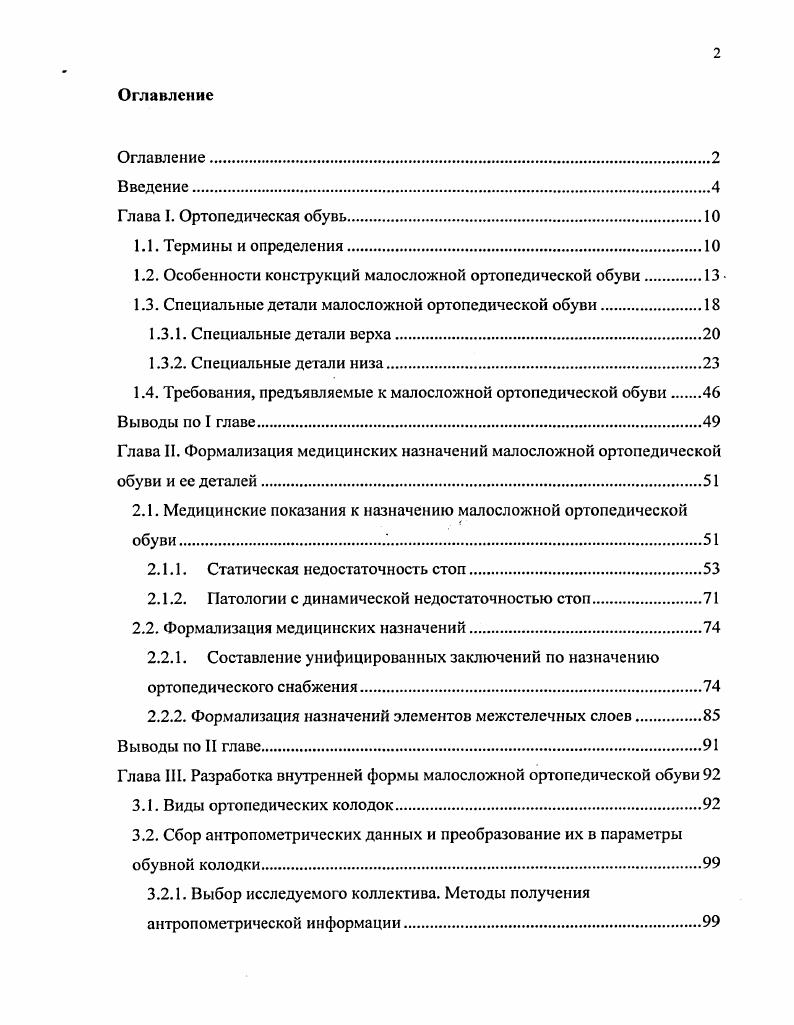

Оглавление
Оглавление.
Введение.

Глава I. Ортопедическая обувь

1.1. Термины и определения.

1.2. Особенности конструкций малосложной ортопедической обуви

1.3. Специальные детали малосложной ортопедической обуви.

1.3.1. Специальные детали верха

1.3.2. Специальные детали низа.

1.4. Требования, предъявляемые к малосложной ортопедической обуви

Выводы по I главе

Глава И. Формализация медицинских назначений малосложной ортопедической обуви и ее деталей.
2.1. Медицинские показания к назначению малосложной ортопедической обуви
2.1.1. Статическая недостаточность стоп
2.1.2. Патологии с динамической недостаточностью стоп
2.2. Формализация медицинских назначений.
2.2.1. Составление унифицированных заключений по назначению ортопедического снабжения
2.2.2. Формализация назначений элементов межстелечных слоев
Выводы по II главе.
Глава III. Разработка внутренней формы малосложной ортопедической обуви
3.1. Виды ортопедических колодок.
3.2. Сбор антропометрических данных и преобразование их в параметры обувной колодки
3.2.1. Выбор исследуемого коллектива. Методы получения антропометрической информации
3.2.2. Получение антропометрических характеристик. Статистический
анализ результатов
3.3. Проектирование обувной колодки.
3.3.1. Реализация медицинских требований на стадии проектирования колодки.
3.3.2. Преобразование антропометрических характеристик в параметры внутренней формы обуви
Выводы по III главе.
Глава IV. Разработка конструкций малосложной ортопедической обуви
4.1. Реализация медицинских требований на стадии проектирования обуви. Эскизная проработка моделей.
4.2. Изготовление опытных образцов
4.2.1. Рекомендации по выбору материалов
4.2.2. Особенности конструкторской проработки модели
4.2.3. Конструкция вкладной профилированной стельки.
4.2.4. Технология сборки заготовки и обуви
4.3. Программнометодический комплекс для автоматизированного проектирования и подбора ортопедического снабжения
4.3.1. Составление программнореализуемого алгоритма проектирования и подбора ортопедического снабжения.
4.3.2. Проектирование базового модуля стельки. Представление в программе элементов межстелечных слоев и методика их размещения на базовом модуле
4.4. Оценка разработанной малосложной ортопедической обуви.
Выводы по IV главе
Общие выводы по работе
Список литературы


Межстелечный слой выполняется комбинированным: верхний слой — пенополиэтилен толщиной 2 мм, нижний — кора пробкового дуба или другой жесткий материал (Рисунок ) [5]. При индивидуальном изготовлении стелек может использоваться методика, разработанная Харьковским НПМТЦ «Ортопрот». Она заключается в получении гипсовых позитивных моделей подошвенной поверхности стопы путем вакуумформования и последующего залива на эти поверхности вспенивающейся композиции полиуретана. Для изготовления вкладных ортопедических стелек на полую деформацию стопы для взрослых применяется соответствующая ортопедическая колодка, отличающаяся от стандартной специальным рельефом следа. Отличительной особенностью рельефа следа колодки является выборка под уплощенную выкладку продольных сводов. Такой рельеф стельки ортопедической обуви оказывает редрессирующее воздействие, способствует перераспределению нагрузки по подошвенной поверхности стопы. С болезненных головок плюсневых костей нагрузка частично переносится на передний отдел пяточной кости. Для изготовления вкладной стельки используется шорноседельная юфть. Межстелечный слой предпочтительно выполнять комбинированным: нижний слой — кора пробкового дуба, верхний слой — эластичный материал. Это способствует уменьшению болезненности натоптышей. Для облегчения переката через передний отдел стопы формируется опорная площадка искусственного переката. Передняя ее граница совпадает с линией пучков, а задняя, параллельная первой, расположена на расстоянии — мм [5,]. При статической недостаточности стоп отечественными и зарубежными авторами предлагается значительный ассортимент конструкций стелек массового производства и стелек максимальной готовности "на подбор" [-, , , -]. Основным принципом построения стелек при функциональной недостаточности является снятие излишней нагрузки с мышечно-связочного аппарата стопы с целью предотвращения его переутомления, растяжения укрепляющих своды структур и развития таким образом тяжелых форм деформаций. Перераспределение давления по плантарной поверхности достигается либо особым рельефом стельки, либо использованием специальных приформовывающихся к стопе материалов. Причем эти выпуклости в стельках при функциональной недостаточности должны иметь такую высоту, при которой стопа опирается на них только при утомлении мышц. В противном случае, мышцы не получают необходимой работы, ослабевают и без стельки оказываются не в состоянии нормально поддерживать своды. В таких стельках выкладки сводов предотвращают растяжения мышц и связок, но не воздействуют на стопу постоянно. В большинстве случаев при функциональной недостаточности используются стандартные стельки массового производства на неизвестного потребителя (Рисунок ). СПбНИИП) рекомендует полустельки с эластичным межстелечным слоем, с выкладкой внутреннего и наружного продольного сводов, углубленной пяткой. Полустельки применяются в обуви на низком и среднем каблуке []. Для лечения функциональной недостаточности отечественными и зарубежными изобретателями разработан широкий спектр конструкций профилактических стелек [, , -]. Профилактические стельки с выкладкой продольного свода показаны также для лиц, работа которых связана с длительным стоянием или поднятием тяжестей. При простом продольном плоскостопии назначают стельки или полустельки, конструкция которых должна обеспечивать искусственное поддержание свода стопы, предотвращая его опускание [-, , ]. Стельки могут иметь от одного (если это позволяют свойства используемого материала) до трех, а иногда и более слоев. Наиболее благоприятными являются стельки, изготовленные из кожи, резины, войлока и пробки, иногда и с деревянными частями. Они должны быть легкими, воздухопроницаемыми, потопроницаемыми и легко высыхающими [5, , ]. Наиболее типична двух- или трехслойная конструкция вкладной ортопедической стельки. Примером могут служить конструкции вкладных пробковых стелек при плоскостопии, разработанные СПбНИИП. Они состоят из пробкового слоя различного строения и кожаного покрытия (шорноседельная кожа, юфть), повторяющего форму основной стельки, дополнены боковыми выступами, простирающимися от пятки до пучков (Рисунок ).
