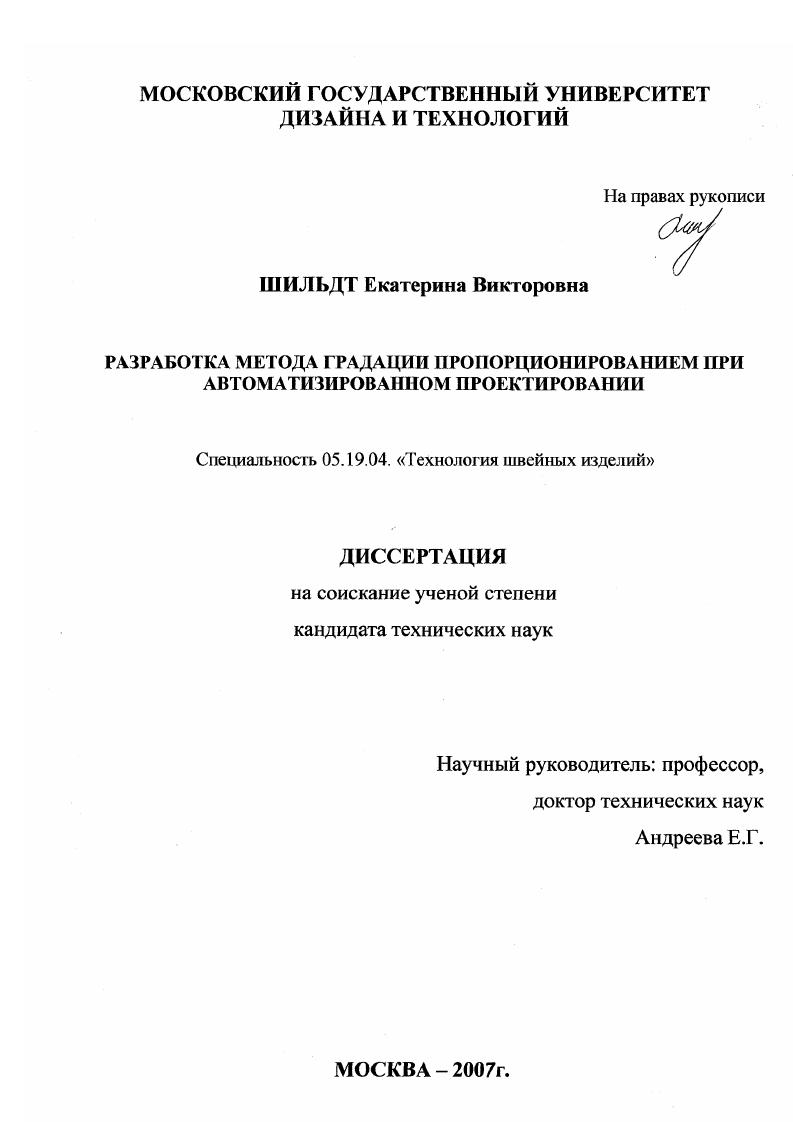

Разработка метода градации пропорционированием при автоматизированном проектировании

• Автор: Шильдт, Екатерина Викторовна
• Шифр специальности: 05.19.04
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Москва
• Количество страниц: 168 с. : ил.

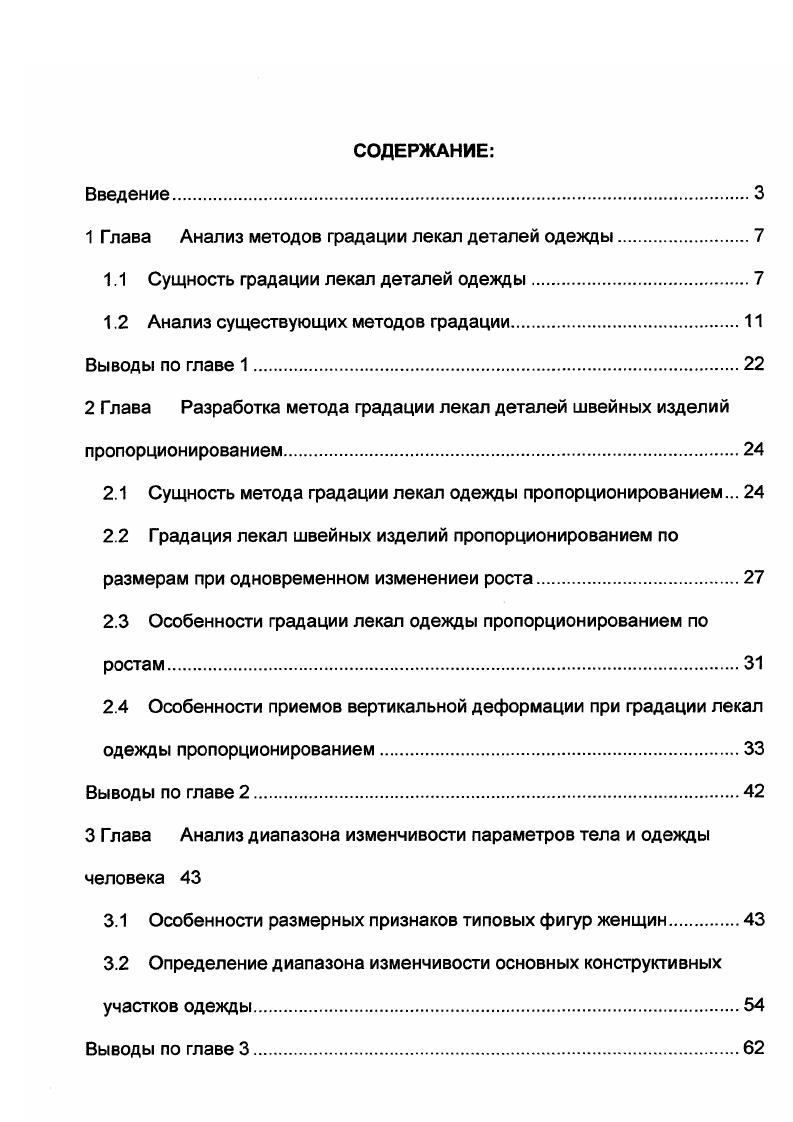

СОДЕРЖАНИЕ
Введение.

1 Глава Анализ методов градации лекал деталей одежды.

1.1 Сущность градации лекал деталей одежды.

1.2 Анализ существующих методов градации

Выводы по главе 1.

2 Глава Разработка метода градации лекал деталей швейных изделий пропорционированием.

2.1 Сущность метода градации лекал одежды пропорционированием.

2.2 Градация лекал швейных изделий пропорционированием по размерам при одновременном изменениеи роста.

2.3 Особенности градации лекал одежды пропорционированием по ростам

2.4 Особенности приемов вертикальной деформации при градации лекал одежды пропорционированием
Выводы по главе 2.
3 Глава Анализ диапазона изменчивости параметров тела и одежды человека
3.1 Особенности размерных признаков типовых фигур женщин
3.2 Определение диапазона изменчивости основных конструктивных участков одежды.
Выводы по главе 3.

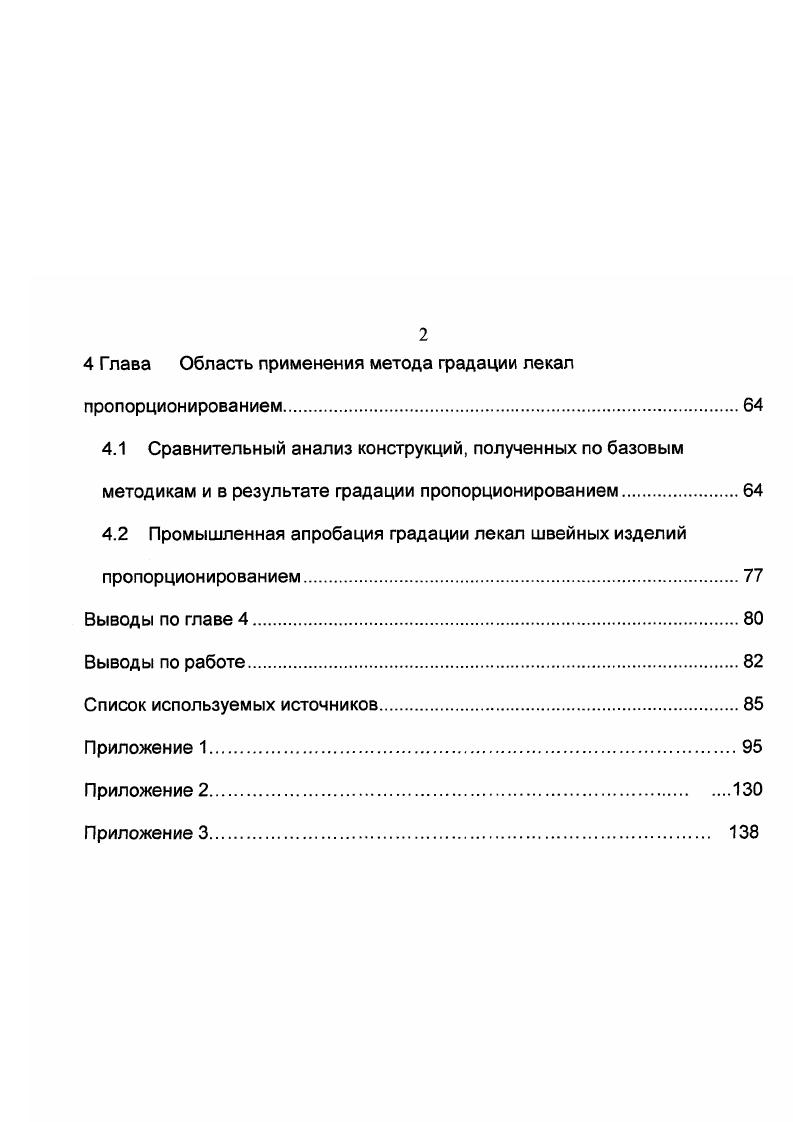

4 Глава Область применения метода градации лекал пропорционированием.
4.1 Сравнительный анализ конструкций, полученных по базовым методикам и в результате градации пропорционированием.
4.2 Промышленная апробация градации лекал швейных изделий пропорционированием.
Выводы по главе 4.
Выводы по работе
Список используемых источников


Точками градации являются все узловые конструктивные точки (точки пересечения линий контура детали и надсечки). Чертеж градации выполняют на миллиметровой бумаге, ориентируя исходную деталь в прямоугольной системе координат в соответствии со схемой градации. Направление осей градации, как правило, совпадает с нитями основы и утка детали. Исключение составляют детали, выкраиваемые по косой, а также детали рукава, в которых нить основы может внизу отклоняться от вертикали (оси градации) рукава вперед. Схемы, предназначенные для градации деталей плечевой и поясной одежды типового кроя, называют типовыми. Преобразование контуров лекал деталей предусматривает смещение основных конструктивных точек лекал на величины приращений их координат и соответствующее преобразование контурных линий, соединяющих эти точки. На процесс преобразования лекал деталей при градации оказывает влияние совокупность целого ряда факторов. При традиционном способе величины приращений координат конструктивных точек определяются не только изменчивостью размерных признаков типовых фигур, но и положением исходных осей градации. В зависимости от формы и сложности контуров лекал используют различное положение исходных осей. В деталях изделий типовых конструкций в качестве исходных осей обычно принимают конструктивные линии, определяющие базисную сетку чертежа конструкции. В изделиях нетиповых конструкций оси выбирают таким образом, чтобы наиболее сложные по форме срезы лекал претерпевали незначительные изменения. Изменение размеров лекал деталей одежды связано с изменением размерных признаков фигур типового телосложения. Вследствие регрессионной зависимости подчиненных размерных признаков от ведущих с изменением обхвата груди (при одном и том же росте) происходит изменение не только поперечных, но и продольных размерных признаков. И, наоборот, с изменением роста (при одном и том же обхвате груди) изменяются не только продольные, но и поперечные. Учитывая эти закономерности, при градации лекал деталей одежды по размерам (при одном и том же росте) линейные размеры деталей изменяют как в поперечном, так и в продольном направлениях. При градации лекал деталей одежды по ростам (при одном и том же обхвате груди) некоторые линейные размеры деталей изменяют только в продольном направлении, пренебрегая поперечными приращениями вследствие их относительно малой величины [9]. ЭВМ [6, ]. Все они основываются на принципах и правилах градации являющихся фундаментом теории процесса градации [7, 8]. Независимо от используемого способа градации приращения координат конструктивных точек деталей, определяющие преобразования контуров лекал, должны обеспечивать соответствие внешнего вида изделий различного размерного ассортимента внешнему виду изделия базового размеророста. Наибольшее распространение в швейной промышленности получили расчетный и пропорционально-расчетный способы градации. Перемещение конструктивных точек лекал в этих способах происходит по гипотенузе треугольника, катетами которого являются вертикальные и горизонтальные перемещения координат этих точек. При расчетном способе величины приращений рассчитываются на основе изменчивости подчиненных размерных признаков и устанавливаются в соответствии с принятыми осями градации. При пропорционально-расчетном способе перемещения точек определяются пропорционально расстоянию соответствующей конструктивной точки относительно осей градации, используя исходные приращения деталей. Пропорционально-расчетный способ применяют для определения величин перемещения точек деталей, конструкции которых отличаются от типовых, т. Пропорционально-расчетный способ градации заключается в перемещении конструктивных точек лекал по векторам смещения, соответствующих положению линий членения на заранее рассчитанные величины [9]. Величины приращений основных конструктивных точек рассчитывают с учетом изменчивости размерных признаков по оси X (АХ) и по оси У (АУ) [] (рис. Рисунок 1. Градация лекал пропорционально-расчетным способом. Перемещения точек, принадлежащих контурам модельной конструкции (рельефы, кокетки, отделочные швы и др. ЛХ1, АУ-!
