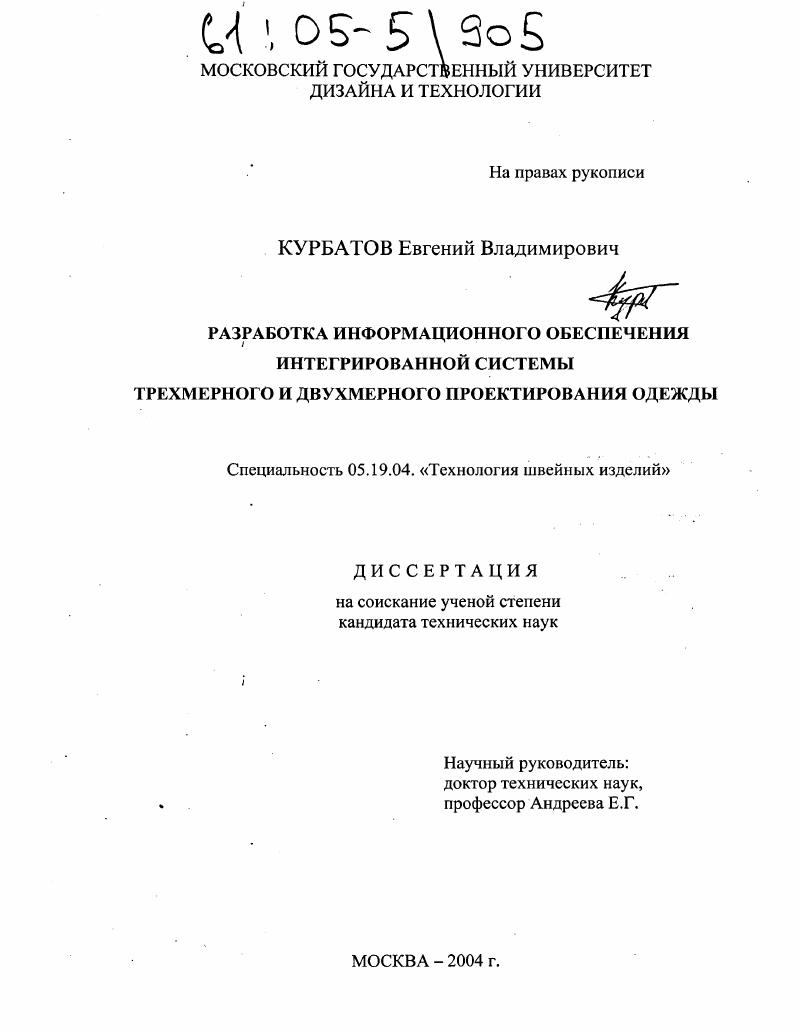

Разработка информационного обеспечения интегрированной системы трехмерного и двухмерного проектирования одежды

• Автор: Курбатов, Евгений Владимирович
• Шифр специальности: 05.19.04
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Москва
• Количество страниц: 224 с. : ил.

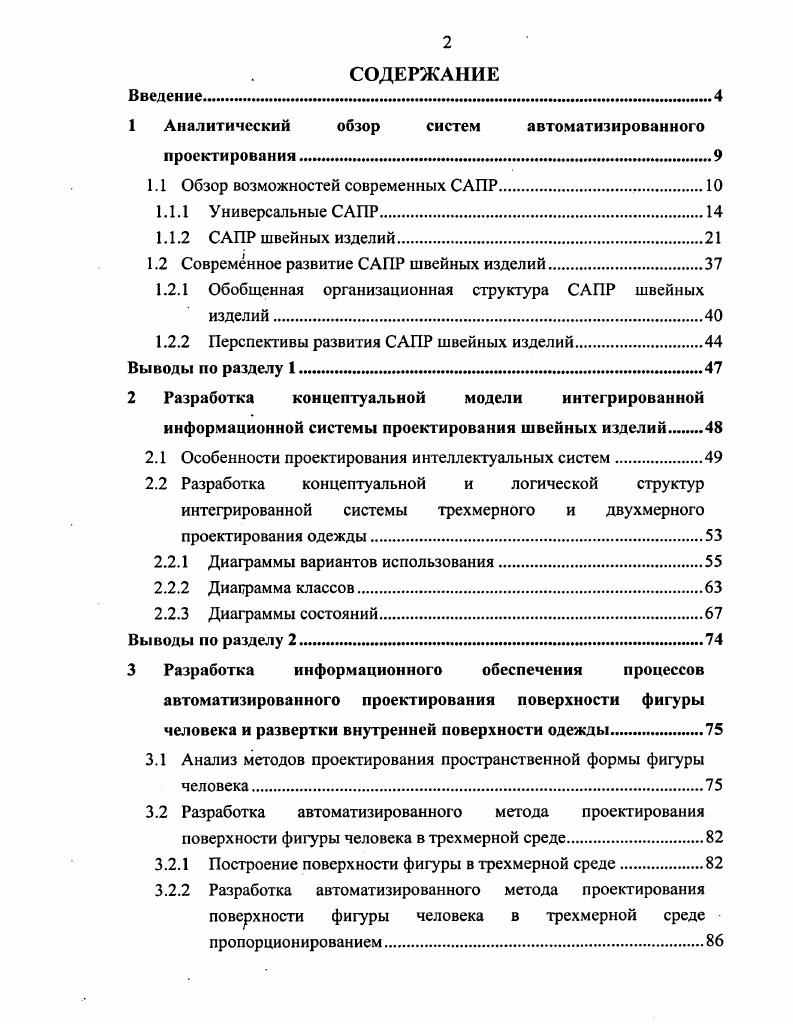

СОДЕРЖАНИЕ Введение.

1 Аналитический обзор систем автоматизированного проектирования

1.1 Обзор возможностей современных САПР

1.1.1 Универсальные САПР

1.1.2 САПР швейных изделий

1.2 Современное развитие САПР швейных изделий.

1.2.1 Обобщенная организационная структура САПР швейных изделий

1.2.2 Перспективы развития САПР швейных изделий.

Выводы по разделу 1.

2 Разработка концептуальной модели интегрированной информационной системы проектирования швейных изделий

2.1 Особенности проектирования интеллектуальных систем.

2.2 Разработка концептуальной и логической структур интегрированной системы трехмерного и двухмерного проектирования одежды.
2.2.1 Диаграммы вариантов использования.
2.2.2 Диаграмма классов.
2.2.3 Диаграммы состояний.
Выводы по разделу 2.
3 Разработка информационного обеспечения процессов автоматизированного проектирования поверхности фигуры человека и развертки внутренней поверхности одежды
3.1 Анализ методов проектирования пространственной формы фигуры
человека.
3.2 Разработка автоматизированного метода проектирования поверхности фигуры человека в трехмерной среде
3.2.1 Построение поверхности фигуры в трехмерной среде
3.2.2 Разработка автоматизированного метода проектирования поверхности фигуры человека в трехмерной среде пропорционированием

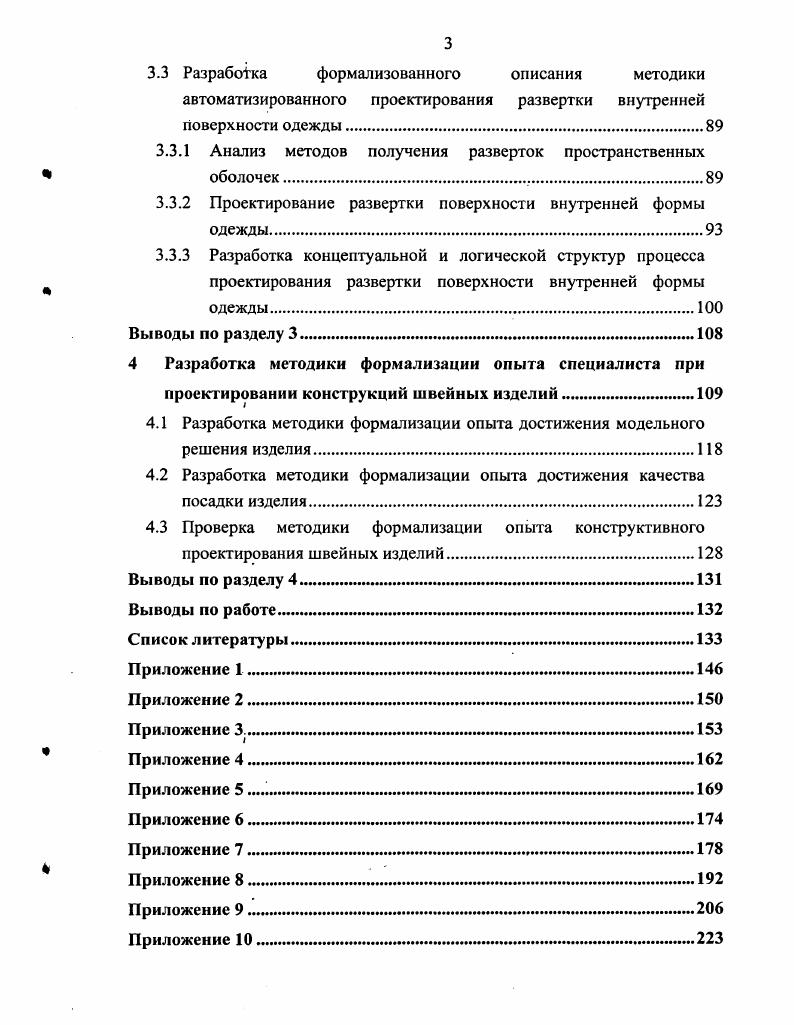

3.3 Разработка формализованного описания методики автоматизированного проектирования развертки внутренней поверхности одежды.
3.3.1 Анализ методов получения разверток пространственных оболочек.
3.3.2 Проектирование развертки поверхности внутренней формы одежды.
3.3.3 Разработка концептуальной и логической структур процесса проектирования развертки поверхности внутренней формы одежды
Выводы по разделу 3.
4 Разработка методики формализации опыта специалиста при проектировании конструкций швейных изделий.
4.1 Разработка методики формализации опыта достижения модельного решения изделия.
4.2 Разработка методики формализации опыта достижения качества посадки изделия.
4.3 Проверка методики формализации опыта конструктивного проектирования швейных изделий
Выводы по разделу 4.
Выводы по работе в
Список литературы


Система параметрического проектирования и черчения «Т-flex CAD» (Топ Системы, Россия) обладает следующими основными возможностями: параметрическое проектирование и моделирование с поддержкой библиотек элементов, пространственное моделирование, базирующееся на технологии AC1S, параметрическое трёхмерное твёрдотельное и полигональное моделирование, имитация движения конструкции. Другой системой, входящей в группу T-flex, является T-FLEX/Раскрой, предлагающая решение задачи оптимизации раскроя различных плоских деталей на прямоугольном листе или на отходе листа []. Аналогично SolidWorks система Pro/ENGINEER представляет способ параметрического описания элементов конструкции через интеллектуальные объекты (feature). Особенностью Pro/ENGINEER является технология Proven Technology, основанная на граничных представлениях. Основное отличие Proven Technology от известных технологий трехмерного проектирования ACIS, Parasolid, используемых в конкурирующих продуктах (UNIGRAPHICS, I-DEAS, С ADDS, EUCLID) - однозначное определение геометрии объектов, что позволяет достичь полного соответствия геометрии полученной детали заданным размерам. Интегрированная Инструментальная Среда Автоматизированного Проектирования СПРУТ представляет собой набор инструментальных средств для быстрой разработки программного обеспечения прикладных систем • конструкторско-технологической подготовки производства, реализующих принципы RAD-TexHonorHH (Rapid Application Development или средств для быстрой разработки приложений) при их создании . СПРУТ предназначен для автоматизации решения задач всего инженерного цикла на этапах проектирования технической продукции различного назначения. Система обеспечивает быстрое получение прототипа прикладной системы с одновременной ее адаптацией и информационной интеграцией в единую проектирующую программную среду. ЯА1>-технология - технология разработки програмных систем, использующая последовательный выпуск прототипов создаваемой системы, жесткие ограничения по времени и вовлечение конечных пользователей системы в ее разработку [2, ]. Таблица 1 представляет обобщенную классификацию рассмотренных универсальных САПР. Анализ особенностей универсальных САПР позволяет увидеть тенденцию сквозной параметризации систем, а также интеграции различных этапов проектирования в единую информационную систему. Этому способствует применение специальных программно-аппаратных интерфейсов, обеспечивающих сопряжение • продуктов различных производителей. Для использования подобных технологий в автоматизации проектных работ швейной отрасли необходимы совместные усилия разработчиков по созданию универсального описания структуры объекта проектирования. Необходимо отметить также, нарастающий интерес производителей САПР к современным интеллектуальным технологиям, способных превратить систему проектирования из пассивного инструментария в активного помощника. Это возможно путем автоматизированной формализации и накопления знаний о процессе проектирования изделия в целях их анализа и воспроизведения. Использование трехмерных технологий способно в корне изменить представление о процессе проектирования. Объемное проектирование позволяет исключить многие трудоемкие этапы проектирования благодаря изначальному позиционированию объекта в трехмерном пространстве. Трехмерные технологии наиболее интенсивно внедряются в современные САПР швейных изделий. Название и краткая характеристика / особенности САПР,. D 3D Параметри- ческие. AutoCAD. Позволяет разрабатывать собственные приложения. Имеет встроенный язык программирования AutoLISP. D Studio Мах. Имеет скрипт-механизм параметризации. Maya. Имеет собственный язык программирования MEL. Ориентирована на адаптацию к задачам проектирования. SolidWorks. Базируется на ядре Parasolid. Адаптирована для программирования прикладных задач через АР1-функции. CAD. Интегрированное место проектировщика 3D- моделей. Программирование Java. T-flex. Параметрическое пространственное моделирование по технологии ACIS. Раскрой. СПРУТ. Технология реализует быструю разработку прикладных систем (RAD). Pro/E. Используется технология Proven Technology. Параметризация основана на интеллектуальных объектах feature.
