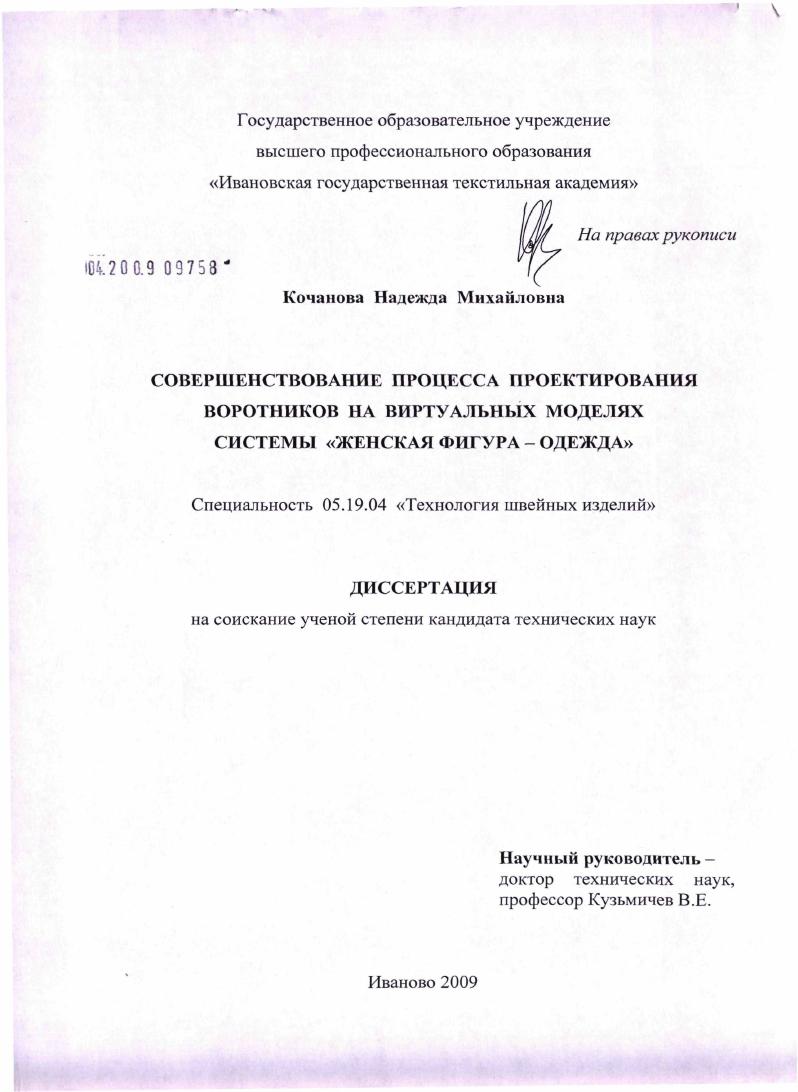

Совершенствование процесса проектирования воротников на виртуальных моделях системы "женская фигура - одежда"

• Автор: Кочанова, Надежда Михайловна
• Шифр специальности: 05.19.04
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Иваново
• Количество страниц: 233 с. : ил.

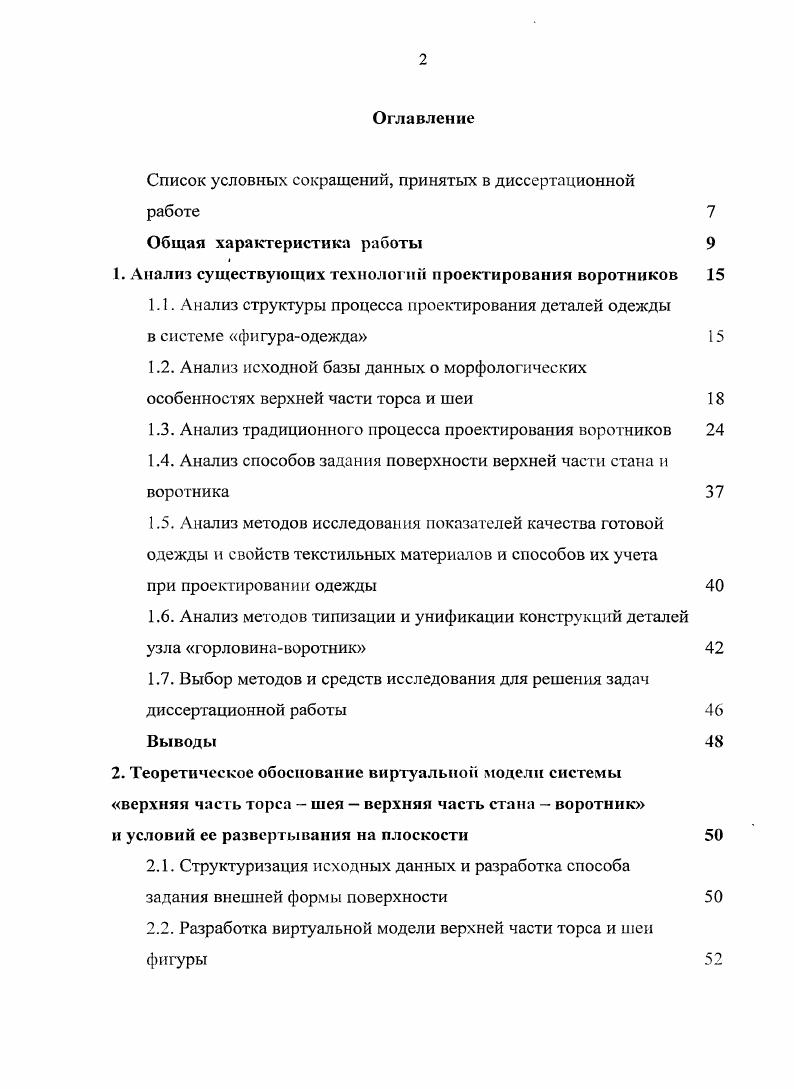

Оглавление

Список условных сокращений, принятых в диссертационной

работе

Общая характеристика работы

1. Анализ существующих технологий проектирования воротников

1.1. Анализ структуры процесса проектирования деталей одежды

в системе фигураодежда

1.2. Анализ исходной базы данных о морфологических особенностях верхней части торса и шеи

1.3. Анализ традиционного процесса проектирования воротников

1.4. Анализ способов задания поверхности верхней части стана и воротника

1.5. Анализ методов исследования показателей качества готовой одежды и свойств текстильных материалов и способов их учета
при проектировании одежды
1.6. Анализ методов типизации и унификации конструкций деталей узла горловинаворотник
1.7. Выбор методов и средств исследования для решения задач диссертационной работы
Выводы
2. Теоретическое обоснование виртуальной модели системы верхняя часть торса шея верхняя часть стана воротник
и условий се развертывания на плоскости
2.1. Структуризация исходных данных и разработка способа
задания внешней формы поверхности
2.2. Разработка виртуальной модели верхней части торса и шеи фигуры
2.3. Определение номенклатуры антропометрических точек
2.4. Разработка виртуальной модели верхней части стана одежды
2.5. Разработка виртуальной модели воротника
2.6. Разработка теоретических основ построения развертки деталей
воротника
Выводы

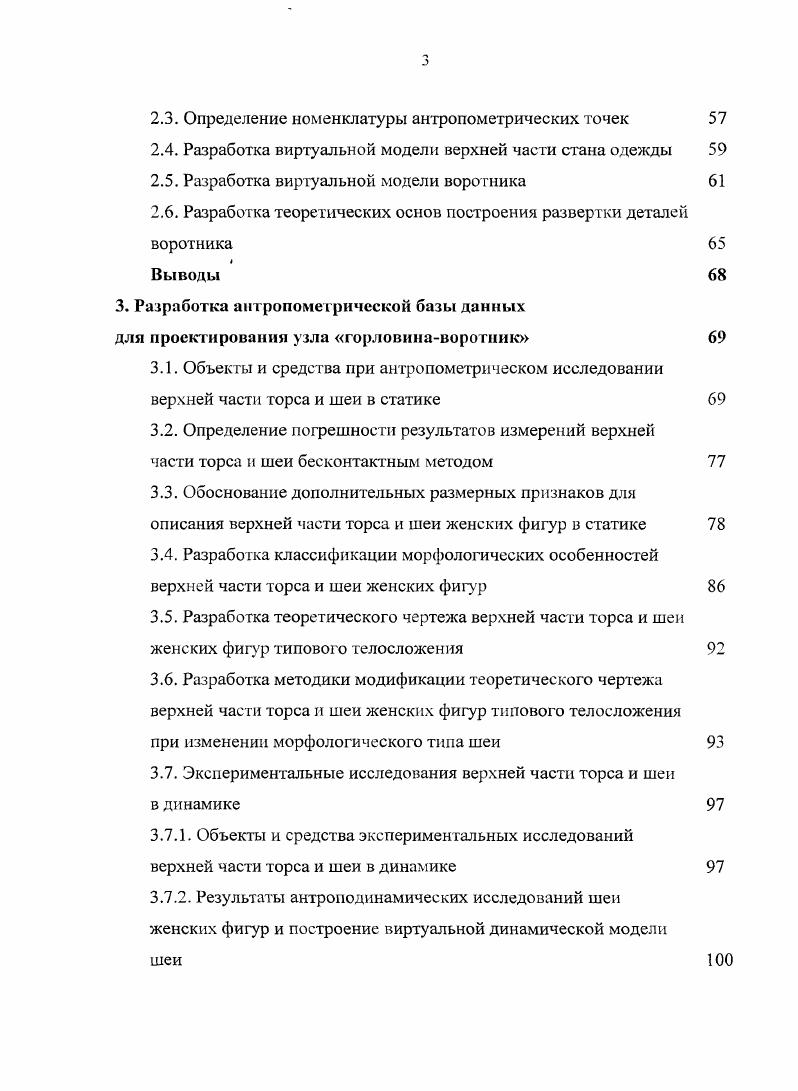

3. Разработка антропометрической базы данных
для проектирования узла горловинаворотник
3.1. Объекты и средства при антропометрическом исследовании верхней части торса и шеи в статике
3.2. Определение погрешности результатов измерений верхней
части торса и шеи бесконтактным методом
3.3. Обоснование дополнительных размерных признаков для описания верхней части торса и шеи женских фигур в статике
3.4. Разработка классификации морфологических особенностей верхней части торса и шеи женских фигур
3.5. Разработка теоретического чертежа верхней части торса и шеи женских фигур типового телосложения
3.6. Разработка методики модификации теоретического чертежа верхней части торса и шеи женских фигур типового телосложения
при изменении морфологического типа шеи
3.7. Экспериментальные исследования верхней части торса и шеи
в динамике
3.7.1. Объекты и средства экспериментальных исследований верхней части торса и шеи в динамике
3.7.2. Результаты аитроподинамических исследований шеи женских фигур и построение виртуальной динамической модели
Выводы
4. Разработки конструктивной базы данных для проектирования деталей узла горловинаворотник
4.1. Разработка классификации внешних форм и вариантов конструктивнодекоративного решения узла горловинаворотник применительно к САПР
4.2. Исследование закономерностей зрительного восприятия экспертов к изменению параметров горловин и воротников в готовом изделии
4.2.1. Выбор параметров горловины и воротников
4.2.2. Схема эксперимента по сравнению линий горловин и воротников
4.2.3. Определение показателей дифференциальной чувствительности к изменению параметров горловин и воротников
4.3. Изучение закономерностей формообразования
узла горловинаворотник при трехмерном проектировании
4.3.1. Уточнение структурнофункциональной модели верхней части торса
4.3.2. Разработка структурнофункциональной модели модельной линии горловины
4.3.3. Разработка структурнофункциональной модели воротника Выводы
5. Разработка базы данных показателен свойств пакетов материалов
5.1. Объекты и средства исследований показателен свойств пакетов материалов
5.2. Определение показателей свойств пакетов материалов
5.3. Разработка имитационной модели воротника
5.4. Разработка интерактивной модели процесса формообразования воротника
Выводы
6. Разработка нового способа проектирования узла горловинаворотник с использованием имитационного моделирования на виртуальных моделях системы женская фигура одежда
6.1. Структура разработанного алгоритма проектирования 9 узла горловинаворотник
6.2. Анализ графической модели узла горловинаворотник
6.3. Построение чертежа внешней формы модели верхней части
торса и шеи
6.4. Построение чертежа внешней формы модели верхней части
стана и линии горловины
6.5. Построение внешней формы воротника
6.6. Диагностика соответствия формы воротника
6.7. Построение разверток деталей воротника
6.8. Экспериментальная проверка
6.9. Производственная проверка
Выводы
Выводы и рекомендации
Список использованных источников


В последние годы эти вопросы рассмотрены в большом количестве диссертационных работ, выполненных в МГУДТ , , РГУТиС , ИГТА . Чсрсж консрукции внешняя форма 2 ти Впотти форма п. Рисунок 1. Дальнейшим совершенствованием технологий обоих типов является использование имитационных моделей фигураодежда. Обоснованное задание геометрических характеристик форм фигуры и одежды, использование интерактивных моделей формообразования, пошаговой оценки результатов обеспечит интегрированное проектирование, начиная от художественной идеи и заканчивая адекватными чертежами деталей конструкции. Важнейшим этапом имитационного моделирования является разработка максимально реалистичной виртуальной модели ВМ системы фигураодежда. ТЧ внешней формы. В существующей отраслевой нормативной документации . ФТТ в виде 8 антропометрических точек и размерных признаков. Для характеристики пространственного расположения верхней части торса в , используют размерный признак Як положение корпуса. В научнотехнической литературе, посвященной антропометрическим обмерам фигур, линеаризации данных обмеров при построении стандартов . ФТТ и поверхности шеи. В СТАПРИМ , для формирования ВМ верхней части торса используют 8 антропометрических точек рис. Для дополнительной характеристики формы шеи можно использовать единичные и комплексные показатели, которые позволяют всесторонне описать изменение поверхности внутри типологии по отдельным участкам и в целом, выделить морфологические типы. К стандартизированным размерным признакам Шершневой Л. П. и Тихоновой Т. П. 2, предложено добавить
Рисунок 1. Таблица 1. Номенклатура антропометрических точек для формирования поверхности верхней части торса . Точка основания шеи сбоку М2 Х2 у2 0, уз у 2 7. Точка основания шеи спереди Мъ 3 0 у. Примечание направления координат х, у, и символы размерных признаков указаны на рис. Форму шеи описывают углами наклона ее боковой и передней образующих. Для геометрического моделирования боковой поверхности шеи используют цилиндрическую, коническую, зауженную к верхнему или нижнему основаниям, гиперболическую фигуры. Наклон передней образующей шеи для ФТТ и фигур нетипового телосложения ФНТ составляет . ФТТ . Ввиду отсутствия в отраслевой нормативной документации размерного признака длина шеи сбоку Тихоновой Т. П. предлагается различать короткую 1,3. Для описания пространственного положения поверхности верхней части торса и шеи в сагиттальной профильной плоскости , предложены угловые характеристики. В качестве комплексных показателей для описания формы и пропорций шеи предлагаются коэффициенты пропорциональности. Для характеристики ширины шеи во фронтальной плоскости в работе Шершневой Л. П. и Тихоновой Т. П. 2, предлагается оценивать ее по отношению к диаметру челюстной части лица Апр. Для нормальной ширины шеи значение коэффициента составляет 0,9 0, для широкой 1 0,, для тонкой 0,8 0,. Длину шеи сбоку во фронтальной плоскости визуально оценивают в сравнении с размерным признаком высота плеча . Для характеристики формы сечения на уровне обхвата шеи предложен показатель соотношения поперечного и переднезаднего диаметров П и с1т. По величине показателя установлены следующие варианты форм для ФТТ в виде кардиолы 2, 3, , , с1т1с1поп 0,9, для ФНТ в виде правильного круга ЛшсЮп 1,0 или эллипсов с1тспоп 1,0 и с1т1споп 1,0 2, . При моделировании формы нижнего основания шеи ФТТ линию обхвата шеи аппроксимируют окружностью 4, 3 рис. Сшя. Контур лпш выпрямленного сечения точки шещпю. Рисунок 1. Аппроксимирование контура линии горловины окружностью условное обозначение точек в соответствии с 3. СГштс 0, Сш 2ф, 1ф, 1. Сш 0, Сш ф, 1ф ф, 1ф, 1. Сшя 0, Сш ф, 1ф, 1. Сш л 0, Сш ф, 1 ф. При 2,5Ппроектировании Раздомахиным Н. Н. , поверхность шеи предлагается задавать на профильной проекции геометрической формой усеченного конуса с сужением к верхнему основанию, Булатовой Е. Б. совокупностью двух усеченных конусов с разным наклоном образующих конус сзади между точками шейной и основания шеи сбоку и конус спереди от ключичной точки до точки основания шеи сбоку.
