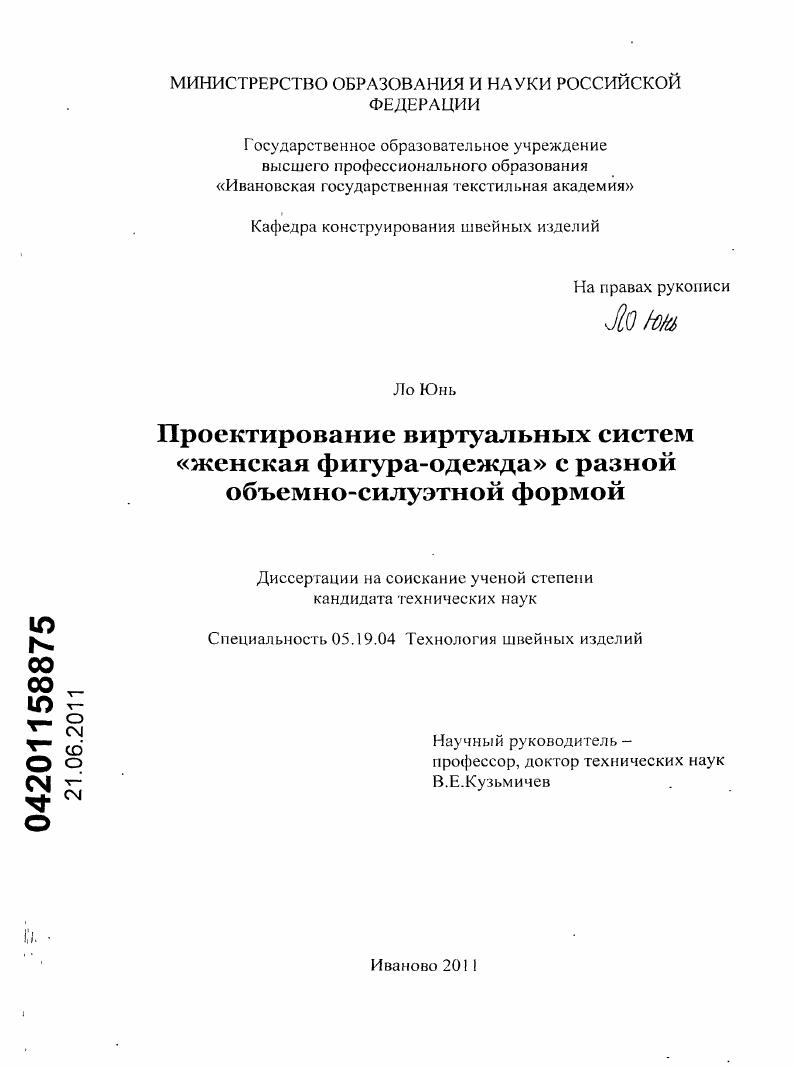

Проектирование виртуальных систем "женская фигура-одежда" с разной объемно-силуэтной формой

• Автор: Ло Юнь
• Шифр специальности: 05.19.04
• Научная степень: Кандидатская
• Год защиты: 2011
• Место защиты: Иваново
• Количество страниц: 215 с. : ил.

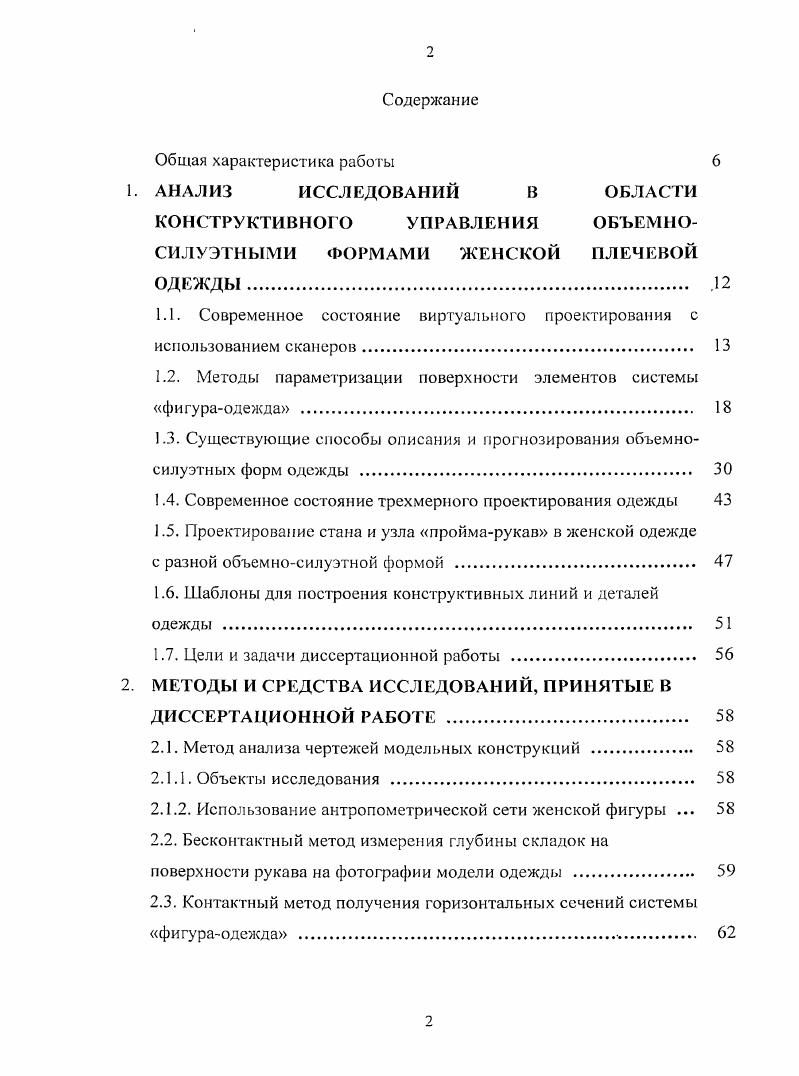

Содержание

Общая характеристика работы

1. АНАЛИЗ ИССЛЕДОВАНИЙ В ОБЛАСТИ

КОНСТРУКТИВНОГО УПРАВЛЕНИЯ ОБЪЕМНОСИЛУЭТНЫМИ ФОРМАМИ ЖЕНСКОЙ ПЛЕЧЕВОЙ ОДЕЖДЫ .

1.1. Современное состояние виртуального проектирования с использованием сканеров

1.2. Методы параметризации поверхности элементов системы фигураодежда .

1.3. Существующие способы описания и прогнозирования объемносилуэтных форм одежды .

1.4. Современное состояние трехмерного проектирования одежды

1.5. Проектирование стана и узла проймарукав в женской одежде

с разной объсмносилуэтной формой .

1.6. Шаблоны для построения конструктивных линий и деталей одежды

1.7. Цели и задачи диссертационной работы .
2. МЕТОДЫ И СРЕДСТВА ИССЛЕДОВАНИЙ, ПРИНЯТЫЕ В ДИССЕРТАЦИОННОЙ РАБОТЕ .
2.1. Метод анализа чертежей модельных конструкций .
2.1.1. Объекты исследования .
2.1.2. Использование антропометрической сети женской фигуры .
2.2. Бесконтактный метод измерения глубины складок на поверхности рукава на фотографии модели одежды
2.3. Контактный метод получения горизонтальных сечений системы фигураодежда .

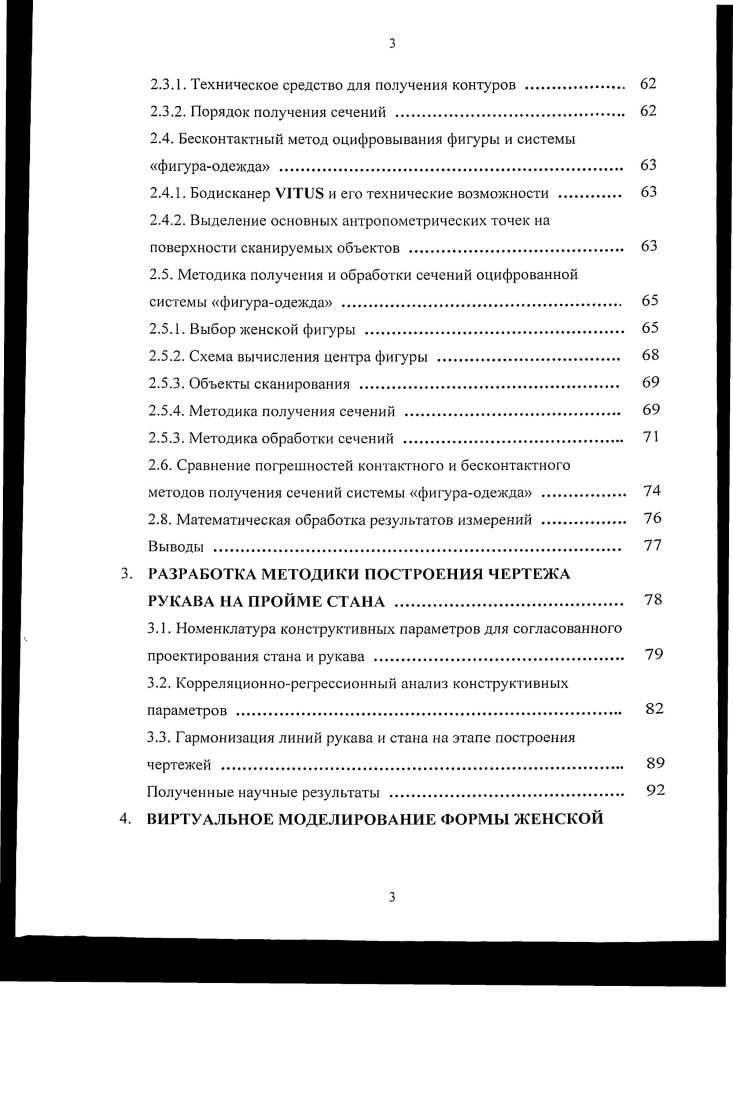

2.3.1. Техническое средство для получения контуров
2.3.2. Порядок получения сечений
2.4. Бесконтактный метод оцифровывания фигуры и системы фигураодежда .
2.4.1. Бодисканер VI и его технические возможности .
2.4.2. Выделение основных антропометрических точек на поверхности сканируемых объектов
2.5. Методика получения и обработки сечений оцифрованной системы фигураодежда .
2.5.1. Выбор женской фигуры .
2.5.2. Схема вычисления центра фигуры .
2.5.3. Объекты сканирования .
2.5.4. Методика получения сечений .
2.5.3. Методика обработки сечений .
2.6. Сравнение погрешностей контактного и бесконтактного
методов получения сечений системы фигураодежда .
2.8. Математическая обработка результатов измерений .
Выводы
3. РАЗРАБОТКА МЕТОДИКИ ПОСТРОЕНИЯ ЧЕРТЕЖА РУКАВА НА ПРОЙМЕ СТАНА
3.1. Номенклатура конструктивных параметров для согласованного проектирования стана и рукава .
3.2. Корреляционнорегрессионный анализ конструктивных параметров
3.3. Гармонизация линий рукава и стана на этапе построения
чертежей
Полученные научные результаты .
4. ВЕ1РТУАЛБНОЕ МОДЕЛИРОВАНИЕ ФОРМЫ ЖЕНСКОЙ
ОДЕЖДЫ .
4.1. Конструктивные прибавки для проектирования макетов
моделей одежды .
4.1.1. Чертежи женских блузок .
4.1.2. Чертежи женских платьев
4.1.3. Чертежи женских жакетов
4.1.4. Чертежи женских пальто .
4.1.5. Анализ качества изготовленных макетов
4.2. Параметризация воздушных зазоров в системе фигураодежда
4.3. Корреляционный анализ I
4.4. Парный регрессионный анализ
4.5. Определение участков стана с наибольшей пульсацией объема формы
4.6. Определение участков с наибольшей пульсацией объема формы 8 Полученные научные результаты
5. ТЕОРЕТИЧЕСКАЯ МОДЕЛЬ ФОРМИРОВАНИЯ ПЛАСТИКИ ПОВЕРХНОСТИ ЖЕНСКОЙ ОДЕЖДЫ
5.1. Обоснование структуры и состава теоретической модели формообразования
5.2. Условия проектирования виртуальных станов женских жакетов
по конструктивным прибавкам .
5.3. Условия проектирования виртуальных рукавов женских
жакетов по конструктивным прибавкам
5.4. Разработка теоретических чер тежей сечений стана и рукава женского жакета на основных антропометрических уровнях
5.5. Идентификаторы формы стана .
5.6. Разработка новой классификации ОСФ станов и рукавов основных видов женской одежды
Полученные научные результаты
6 РАЗРАБОТКА УНИВЕРСАЛЬНОГО ШАБЛОНА ДЛЯ ПРОЕКТИРОВАНИЯ УЗЛА ПРОЙМАРУКАВ
6.1. Обоснование структуры универсального шаблона .
6.2. Экспериментальная проверка универсального шаблона
6.3. Реализация шаблона в материале
Выводы.
ВЫВОДЫ И РЕКОМЕНДАЦИИ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК.
ПРИЛОЖЕНИЯ.
Приложение 1. Результаты параметризации чертежей модельных
конструкций
Приложение 2. Результаты параметризации воздушных зазоров в
системе фигураодежда
При ложение 3. Исходные данные для корреляционного анализа 8 конструктивных прибавок и воздушных зазоров
Приложение 4. Копия патента на изобретение.
Акт производственных испытаний.
ОБЩАЯ ХАРАКТЕРИСТИКА РАБОТЫ
Актуальность


Из большого количества работ, посвященных проблеме математического описания оболочек на поверхности фигур, для анализа мы выбрали типовые три работы, которые имеют хоть какието точки соприкосновения с нашей работой и последовательно отражают степень визуализации системы фигураодежда. До появления промышленных бодисканеров были предприняты попытки использования бесконтактного метода стереофотограмметрии для изучения и моделирования процесса одевания оболочками поверхности торсов твердых манекенов неполных фигур. Принцип стереофотограмметрии основан на использовании двух фотокамер А и В, расположенных так, чтобы имел место x и после фотографирования имели место различия между сфотографированными объектами. В частности, работе 4 была разработана технология плотного одевания поверхности виртуальной модели одежды сетчатыми оболочками с последующей их трансформацией из цилиндрической в Декартовую систему координат. Вначале была сгенерирована модель человеческой фигуры с использованием координат точек поверхности, полученных во время фотографирования двумя камерами. Для этого торс манекена был условно разделен горизонтальными сечениями, каждое из которых впоследсвии было разделено на секторов. Радиусы секторов были использованы для построения модели торса в цилиндрических координатах. Помимо типовых антропометрических точек вычисляли координаты дополнительных точек с использованием рядов Фурье. Затем типовая модель одежды была зафиксирована на манекене, и с помощью двух камер были определены координаты точек ее поверхности. Затем был разработан алгоритм преобразования трехмерных оболочек путем их разделения на более мелкие детали для получения плоских чертежей деталей с учетом анизотропии показателей свойств материала. На рис. Рис. Однако этот метод имеет несколько проблем. Основная проблема метода стереофотограмметрии состоит в нахождении и идентификации одинаковых точек на двух изображениях. Проблемы с получением плоских оболочек связаны с проектированием разумного количества вытачек и учетом анизотропии показателей свойств материалов. Решение этих проблем в этом методе невозможно. В работе 5 подробно рассмотрены возможности управления процессом построения чертежей и их моделированием в виртуальном проектировании в зависимости от особенностей морфологии фигур в полный рост. Выполнение работы направлено на повышение удовлетворенности потребителей одеждой примерно потребителей не могут подобрать себе одежду в магазинах, а из выбранной одежды около имеют проблемы посадки, из которой, в свою очередь, возвращаются в магазины проданных видов одежды. Метод позволяет учесть все особенности морфологии фигур, в частности, асимметрию например, в массовом производстве изготавливают симметричные левую и правую части. Но для этого необходимо оцифровать реальную фигуру. На рис. Следующим этапом развития цифровых технологий стала разработка антропометрических стандартов и схем градации на основе изучения систем фигураодежда. В работе 6 проведены антропометрические исследования 3 женщин с помощью бодисканера сначала в плотнооблегающем нижнем белье, а затем в брюках с параллельным опросом относительно качества посадки брюк. Одновременно измеряли признака между линией талии и линией середины бедра именно в той области, в которой чаще всего возникают проблемы посадки брюк. Установлено влияние конструктивных прибавок к обхватам и к длинам на возникновение дефектов. На основе анализа большого количества источников информации нами были отобраны наиболее весомые 7, на основании которых были систематизированы используемые методы аппроксимации и описания поверхностей фигуры и одежды. Систематизированная информация приведена в табл. Нами установлено, что параметризация формы поверхности одежды выполняется без учета ее предыдущего или последующего развертывания на плоскости, что затрудняет адаптацию плоских деталей к традиционным схемам конструирования. На наш взгляд, такой подход является в настоящее время наиболее правильным и мы будем развивать его в своей работе. Рис.
