Разработка метода проектирования поясных изделий на фигуры различного телосложения с использованием цифровых технологий

• Автор: Ду Цзинь Сун
• Шифр специальности: 05.19.04
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Москва
• Количество страниц: 183 с. : ил.

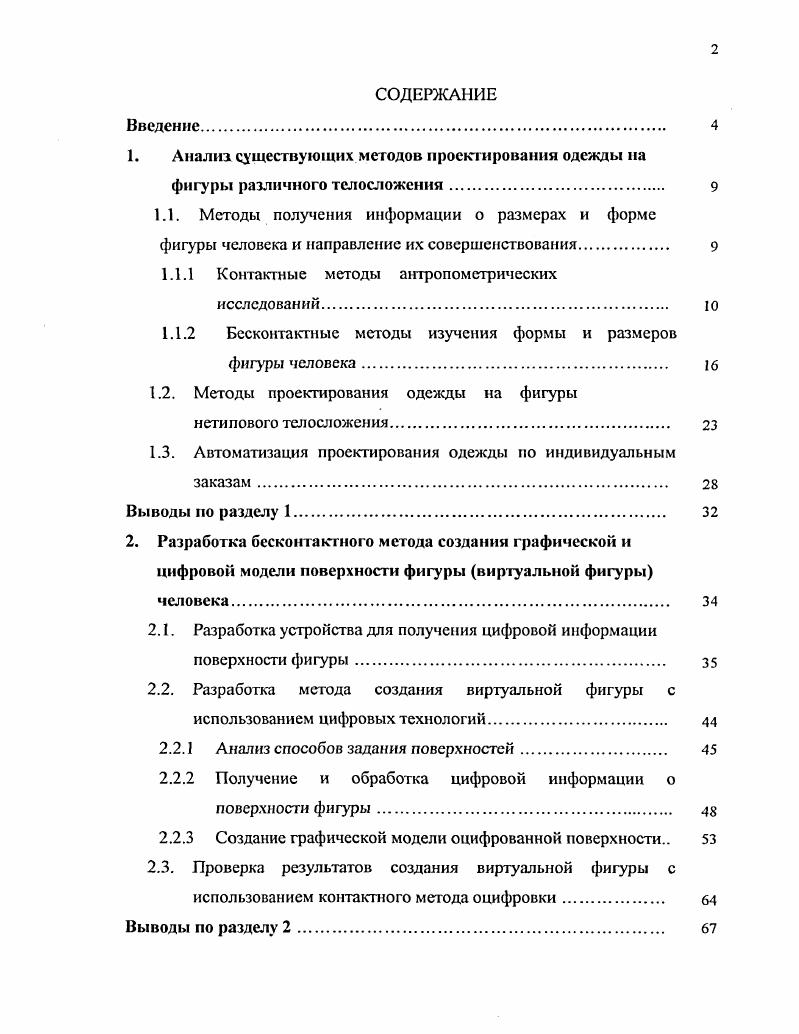

СОДЕРЖАНИЕ
Введение.
1. Анализ существующих мегодов проектирования одежды на фигуры различного телосложения.
1.1. Методы получения информации о размерах и форме фигуры человека и направление их совершенствования.

1.1.1 Контактные методы антропометрических

исследований Ю

1.1.2 Бесконтактные методы изучения формы и размеров фигуры человека.

1.2. Методы проектирования одежды на фигуры

нетипового телосложения.

1.3. Автоматизация проектирования одежды по индивидуальным заказам.

Выводы по разделу 1.

2. Разработка бесконтактного метода создания графической и цифровой модели поверхности фигуры виртуальной фигуры человека
2.1. Разработка устройства для получения цифровой информации поверхности фигуры
2.2. Разработка метода создания виртуальной фигуры с использованием цифровых технологий
2.2.1 Анализ способов задания поверхностей
2.2.2 Получение и обработка цифровой информации о поверхности фигуры
2.2.3 Создание графической модели оцифрованной поверхности
2.3. Проверка результатов создания виртуальной фигуры с использованием контактного метода оцифровки.
Выводы по разделу 2.

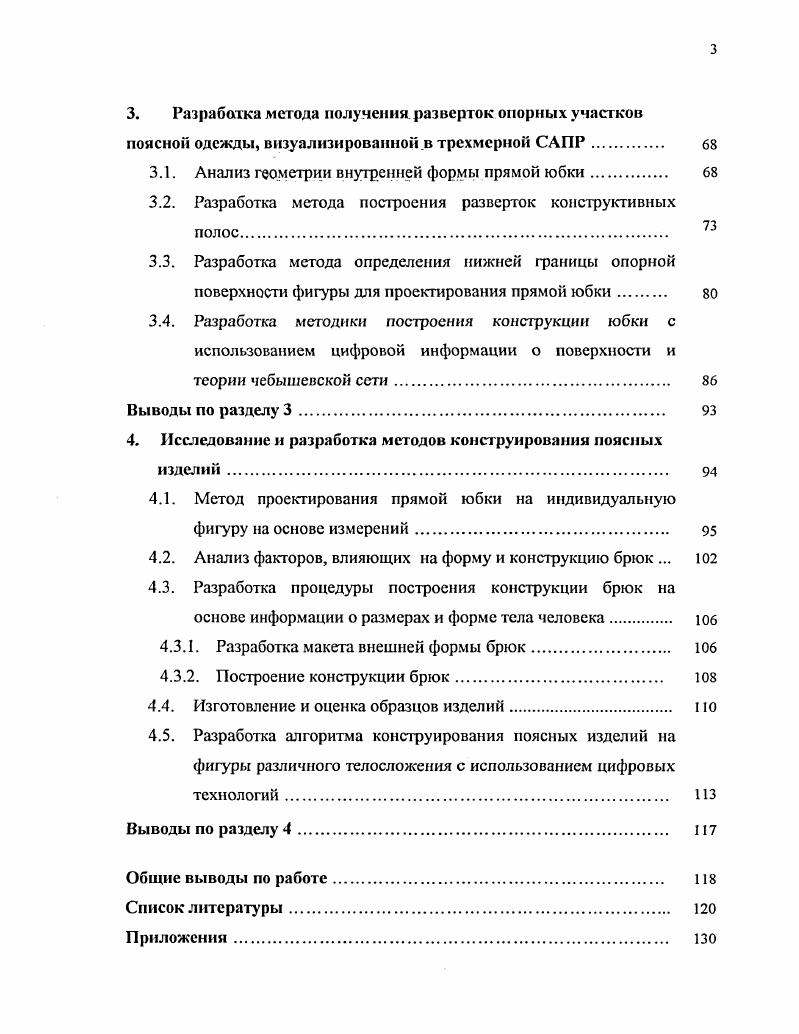

3. Разработка метода получения разверток опорных участков
поясной одежды, визуализированной в трехмерной САПР
3.1. Анализ геометрии внутренней формы прямой юбки
3.2. Разработка метода построения разверток конструктивных
3.3. Разработка метода определения нижней границы опорной поверхности фигуры для проектирования прямой юбки
3.4. Разработка методики построения конструкции юбки с использованием цифровой информации о поверхности и теории чебышевской сети.
Выводы но разделу 3
4. Исследование и разработка методов конструирования поясных изделий
4.1. Метод проектирования прямой юбки на индивидуальную фигуру па основе измерений
4.2. Анализ факторов, влияющих на форму и конструкцию брюк .
4.3. Разработка процедуры построения конструкции брюк на основе информации о размерах и форме тела человека юб
4.3.1. Разработка макета внешней формы брюк.
4.3.2. Построение конструкции брюк
4.4. Изготовление и оценка образцов изделий
4.5. Разработка алгоритма конструирования поясных изделий на фигуры различного телосложения с использованием цифровых технологий.
Выводы по разделу 4.
Общие выводы по работе
Список литературы


Измерение фигуры выполняют с помощью приспособления, состоящего из регулируемых по длине измерительных лент (рис. Базовую горизонтальную ленту 1 располагают на линии бедер фигуры; на этой ленте прикреплена герметично закрытая на концах прозрачная гибкая трубка 2, наполовину заполненная жидкостью. В области талии на уровне, предпочитаемом заказчиком, располагают измерительную ленту - пояс 3, на котором подвешены свободно перемещающиеся вдоль него скрепленные попарно ленты 4 для определения параметров вытачек ц ленты 5 для средних линий спереди и сзади. Нулевые точки отсчета базовой ленты 1 и пояса 3 ориентируют по предполагаемой линии бокового шва проектируемого изделия. Использование предлагаемого приспособления (рис. Рис. К базовой ленте 1 подвешены два прямоугольных полотнища 6, предназначенные для выявления выступа бедра ниже уровня линии бедер. Разработанное приспособление может быть использовано для измерений фигуры любой формы и размера, обеспечивая получение исходных данных для построения конструкций прямой юбки и брюк в соответствии с особенностями телосложения. Однако подобные методы измерений не дают информации о криволинейных характеристиках поверхности тела, необходимых для точного построения контуров деталей. Для изучения поверхности фигуры используются профилографы ГП-1, ГП-2 разработан на кафедре «Конструирование и технология швейных изделий» ЛИТЛП для снятия горизонтальных сечений и ВП-1 для снятия вертикальных сечений [5,]. Считывание информации производится при помощи измерительного щупа. Принцип работы прибора ГП-2 основан на синхронном вращении ведущего и копировального столов при исходном положении щупа и копировального карандаша на одинаковых расстояниях от центров своих столов. Подобные установки предназначены для изучения формы манекенов; их невозможно использовать для изучения поверхности тела человека. К числу нестандартных контактных методов следует отнести метод исследования поверхности тела человека при помощи автоматического тангенциально-ленточного антропометра «Атлант»[], позволяющего получить электронное описание фигуры в виде набора горизонтальных и вертикальных сечений. Метод не получил распространения, возможно, вследствие сложности дорогостоящего и крупногабаритного оборудования. Иной (точечный) принцип контактного измерения заложен в сенсорном ЗЭ-дигитайзере [], с использованием которого оператор оцифровывает поверхность фигуры. Данные поступают в специальную систему СЭ1 и перерабатываются в трехмерное изображение. Общим недостатком контактных методов является достаточно высокая длительность процедуры снятия измерений при субъективности приемов работы специалиста, снижающей точность. В настоящее время более точные и наглядные результаты при изучении формы и размеров фигуры человека обеспечивают бесконтактные методы. Бесконтактные методы основаны на изучении формы поверхности без непосредственного к ней прикосновения. Их можно разделить на две группы: дифференциальные (дающие проекционные характеристики объекта или набор сечений) и интегральные (фиксирующие одновременно характеристики целого участка поверхности) (рис. К группе дифференциальных можно отнести бесконтактный фотометрический метод определения размерной характеристики фигуры заказчика [9]. Метод основан на визуализации внешнего облика человека. Использование этого метода позволяет по фотоизображениям человека в трех проекциях рассчитывать величины размерных признаков его фигуры, достаточных для построения базовой конструкции плечевого изделия расчетно-мерочным способом. Бесконтактный метод цифровой визуализации внешнего облика заказчика [9] нашел применение в трехмерной САПР одежды «СТАПРИМ» []. В этой системе виртуальный дискретный каркас фигуры человека, а затем и каркас одежды может быть создан с использованием типовых или конкретных измерений, а также на основе фотографий человеку. Однако простой фотометрии недостаточно для создания каркаса, воспроизводящего поверхность фотографируемого объекта с заданной дискретностью. Возможно, поэтому система реализует ограниченное число форм и покроев одежды.
