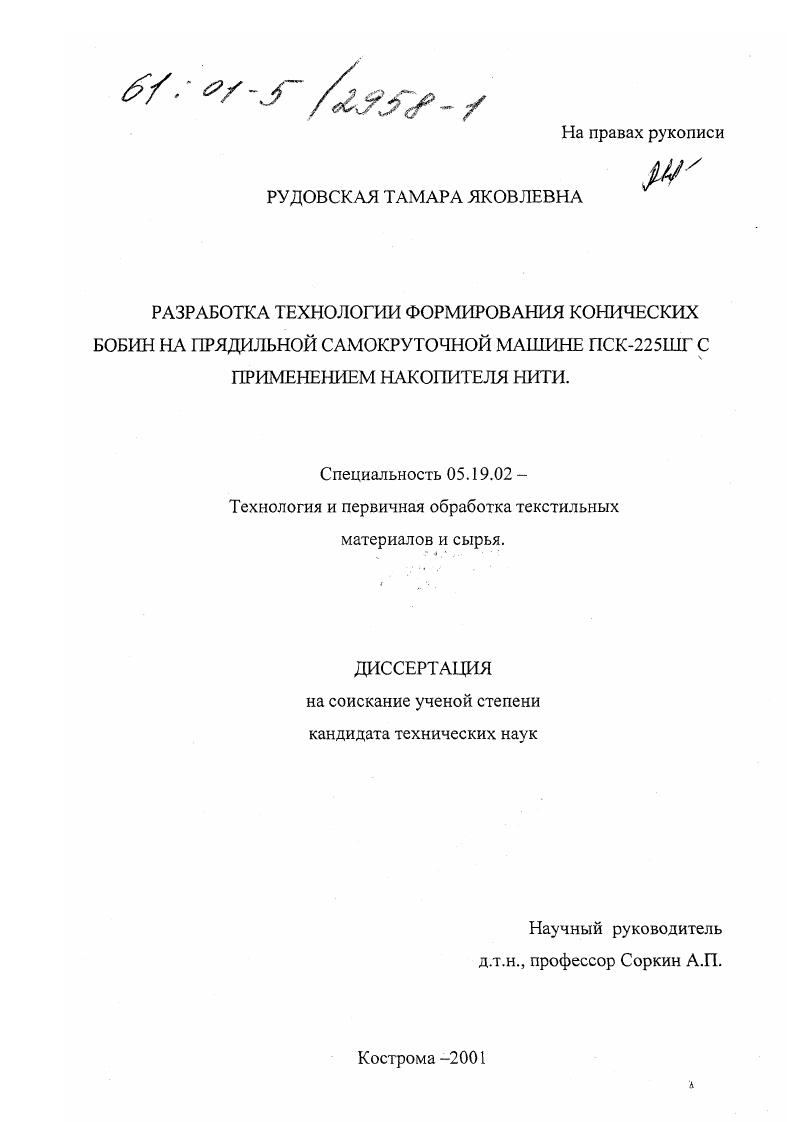

Разработка технологии формирования конических бобин на прядильной самокруточной машине ПСК-225ШГ с применением накопителя НИТИ

• Автор: Рудовская, Тамара Яковлевна
• Шифр специальности: 05.19.02
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Кострома
• Количество страниц: 123 с. : ил

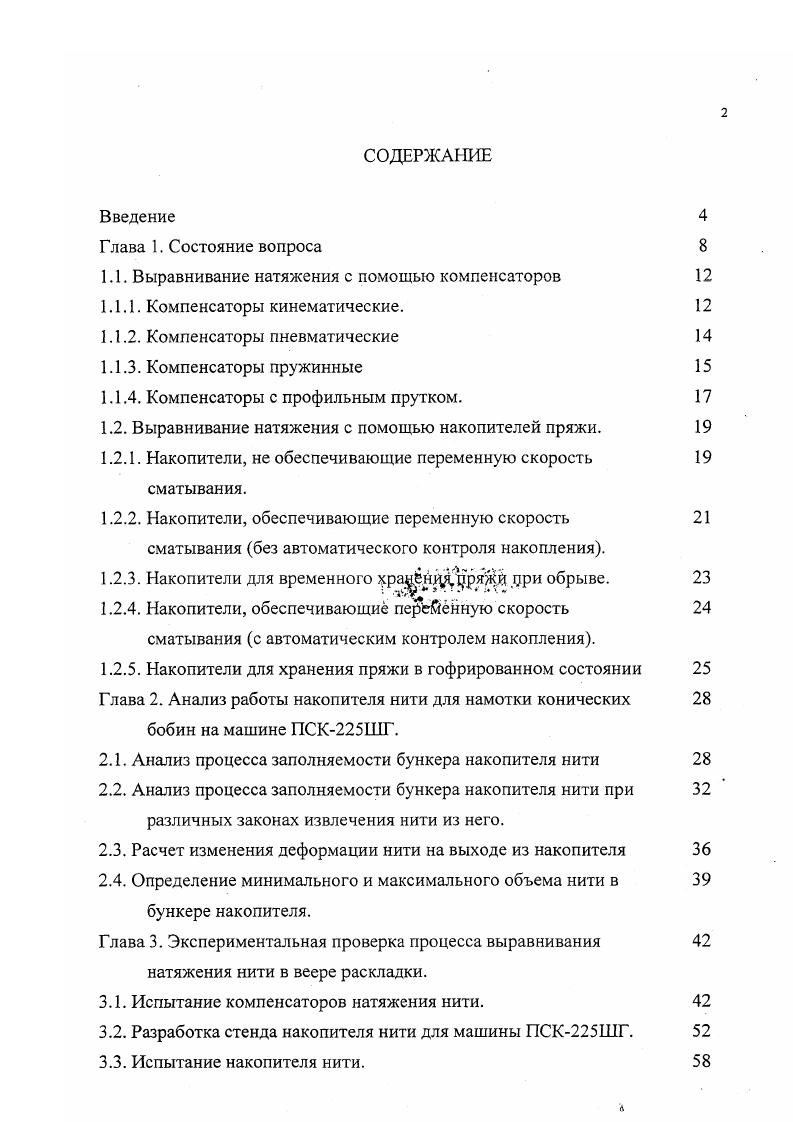

1.1. Выравнивание натяжения с помощью компенсаторов

1.1.1. Компенсаторы кинематические.

1.1.2. Компенсаторы пневматические

1.1.3. Компенсаторы пружинные

1.1.4. Компенсаторы с профильным прутком.

1.2. Выравнивание натяжения с помощью накопителей пряжи.

1.2.1. Накопители, не обеспечивающие переменную скорость сматывания.

1.2.2. Накопители, обеспечивающие переменную скорость сматывания без автоматического контроля накопления.

1.2.3. Накопители для временного хранйряй при обрыве.

1.2.4. Накопители, обеспечивающие переЙйную скорость сматывания с автоматическим контролем накопления.

1.2.5. Накопители для хранения пряжи в гофрированном состоянии

Глава 2. Анализ работы накопителя нити для намотки конических
бобин на машине ПСК5ШГ.
2.1. Анализ процесса заполняемости бункера накопителя нити
2.2. Анализ процесса заполняемости бункера накопителя нити при
различных законах извлечения нити из него.
2.3. Расчет изменения деформации нити на выходе из накопителя
2.4. Определение минимального и максимального объема нити в
бункере накопителя.
Глава 3. Экспериментальная проверка процесса выравнивания
натяжения нити в веере раскладки.
3.1. Испытание компенсаторов натяжения нити.
3.2. Разработка стенда накопителя нити для машины ПСК5ШГ.
3.3. Испытание накопителя нити.

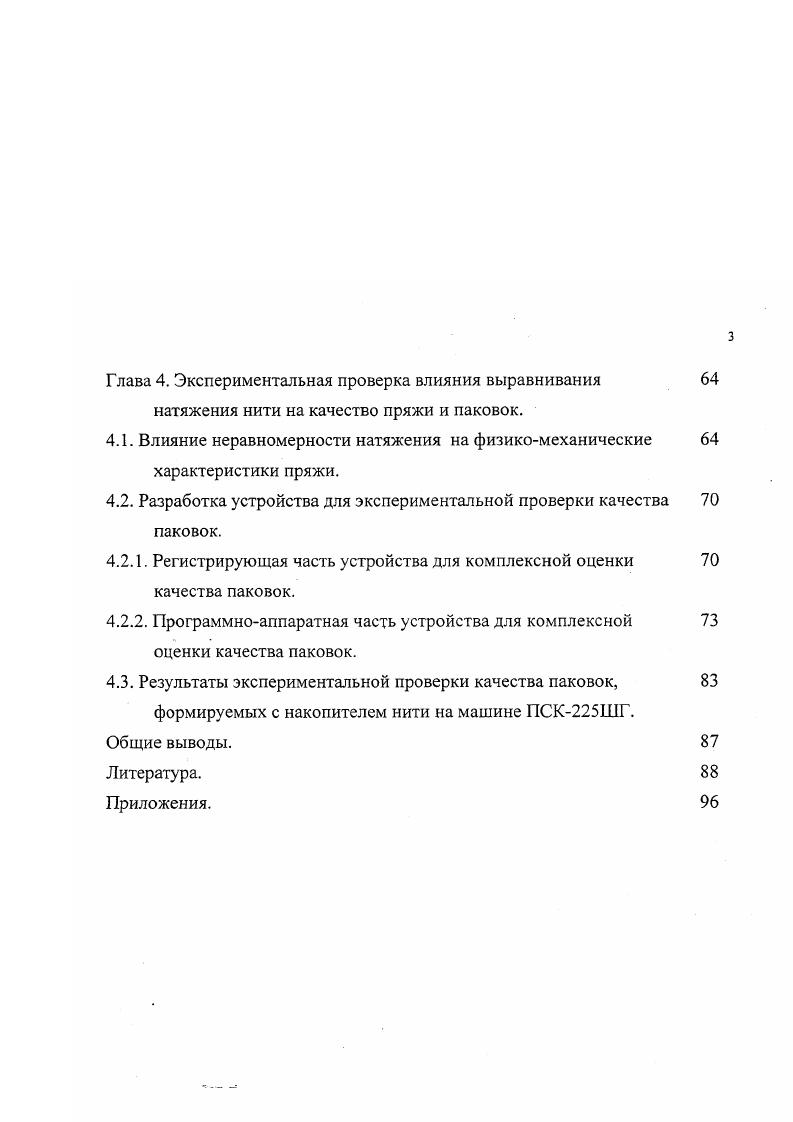

Глава 4. Экспериментальная проверка влияния выравнивания
натяжения нити на качество пряжи и паковок.
4.1. Влияние неравномерности натяжения на физикомеханические
характеристики пряжи.
4.2. Разработка устройства для экспериментальной проверки качества
паковок.
4.2.1. Регистрирующая часть устройства для комплексной оценки качества паковок.
4.2.2. Программноаппаратная часть устройства для комплексной оценки качества паковок.
4.3. Результаты экспериментальной проверки качества паковок,
формируемых с накопителем нити на машине ПСК5ШГ.
Общие выводы.
Литература


Выравнивание натяжения с помощью компенсаторов. Компенсаторы кинематические. Кинематические компенсаторы характеризуются тем, что в состав мотального механизма вводятся специальные устройства, изменяющие частоту вращения бобины, таким образом, чтобы скорость намотки оставалась постоянной, либо обеспечивающие постоянство длины нити в зоне между выпуском и намоткой за счет подвижных нитенаправляющих элементов, кинематически связанных с приводом нитеводителя. Так, фирма и 5 предлагает ввести в состав мотального устройства конический вариатор, управляемый от электронной схемы. Этот вариатор должен обеспечивать постоянную скорость наматывания при изменении положения нити вдоль образующей бобины. Сигнал на изменение скорости поступает от датчика натяжения. Это устройство достаточно сложное, его установка на каждом мотальном выпуске приведет к значительному удорожанию машины в целом. Кроме того, при высокой скорости выпуска конический вариатор не обеспечит своевременного изменения скорости. Японская фирма Тоеда 6 предлагает устройство, обеспечивающее автоматическое регулирование натяжения пряжи в процессе формирования конической бобины. Устройство позволяет компенсировать увеличение натяжения пряжи. Устройство имеет дополнительный кулачковый механизм, который приводит подвижный нитенаправитель, обеспечивающий постоянство длины нити между выпуском и намоткой. За счет этого устраняется пульсация натяжения. Такое устройство может применяться только со штанговым нитеводителем, что, безусловно, ограничивает его применение.
