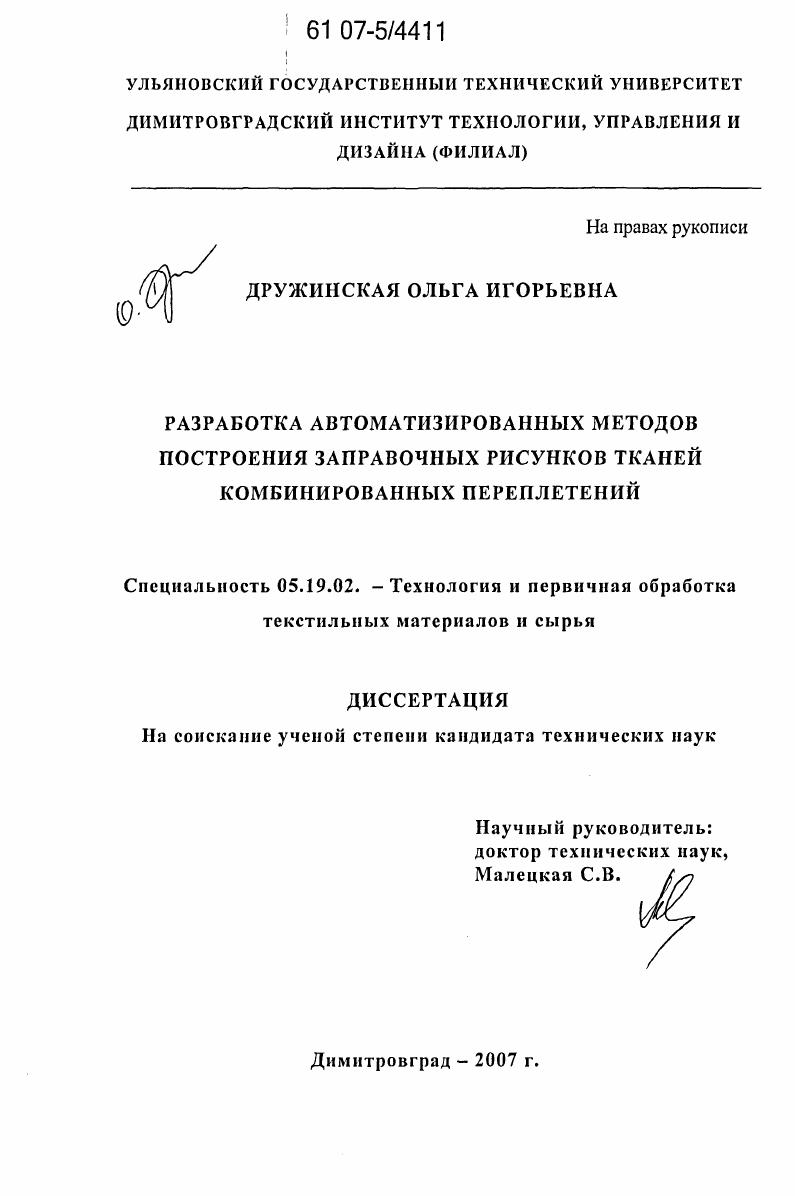

Разработка автоматизированных методов построения заправочных рисунков тканей комбинированных переплетений

• Автор: Дружинская, Ольга Игорьевна
• Шифр специальности: 05.19.02
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Димитровград
• Количество страниц: 207 с. : ил.

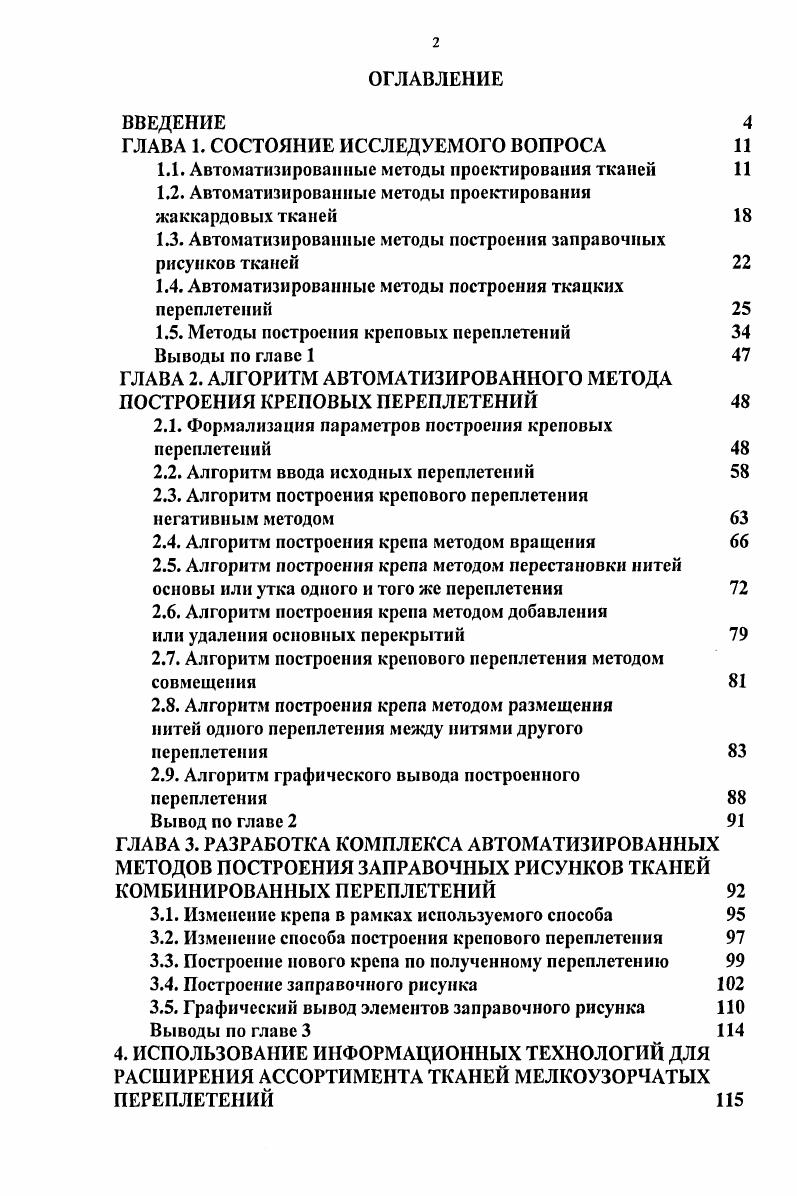

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

ГЛАВА 1. СОСТОЯНИЕ ИССЛЕДУЕМОГО ВОПРОСА

1.1. Автоматизированные методы проектирования тканей

1.2. Автоматизированные методы проектирования жаккардовых тканей

1.3. Автоматизированные методы построения заправочных рисунков тканей

1.4. Автоматизированные методы построения ткацких переплетений

1.5. Методы построения креповых переплетений

Выводы по главе 1

ГЛАВА 2. АЛГОРИТМ АВТОМАТИЗИРОВАННОГО МЕТОДА ПОСТРОЕНИЯ КРЕПОВЫХ ПЕРЕПЛЕТЕНИЙ

2.1. Формализация параметров построения креповых переплетений

2.2. Алгоритм ввода исходных переплетений
2.3. Алгоритм построения крепового переплетения
негативным методом
2.4. Алгоритм построения крепа методом вращения
2.5. Алгоритм построения крепа методом перестановки нитей основы или утка одного и того же переплетения
2.6. Алгоритм построения крепа методом добавления
или удаления основных перекрытий
2.7. Алгоритм построения крепового переплетения методом совмещения
2.8. Алгоритм построения крепа методом размещения нитей одного переплетения между нитями другого переплетення
2.9. Алгоритм графического вывода построенного переплетения
Вывод по главе 2
ГЛАВА 3. РАЗРАБОТКА КОМПЛЕКСА АВТОМАТИЗИРОВАННЫХ МЕТОДОВ ПОСТРОЕНИЯ ЗАПРАВОЧНЫХ РИСУНКОВ ТКАНЕЙ КОМБИНИРОВАННЫХ ПЕРЕПЛЕТЕНИЙ
3.1. Изменение крепа в рамках используемого способа
3.2. Изменение способа построения крепового переплетения
3.3. Построение нового крепа по полученному переплетению
3.4. Построение заправочного рисунка
3.5. Графический вывод элементов заправочного рисунка
Выводы по главе З
4. ИСПОЛЬЗОВАНИЕ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ ДЛЯ РАСШИРЕНИЯ АССОРТИМЕНТА ТКАНЕЙ МЕЛКОУЗОРЧАТЫХ ПЕРЕПЛЕТЕНИЙ

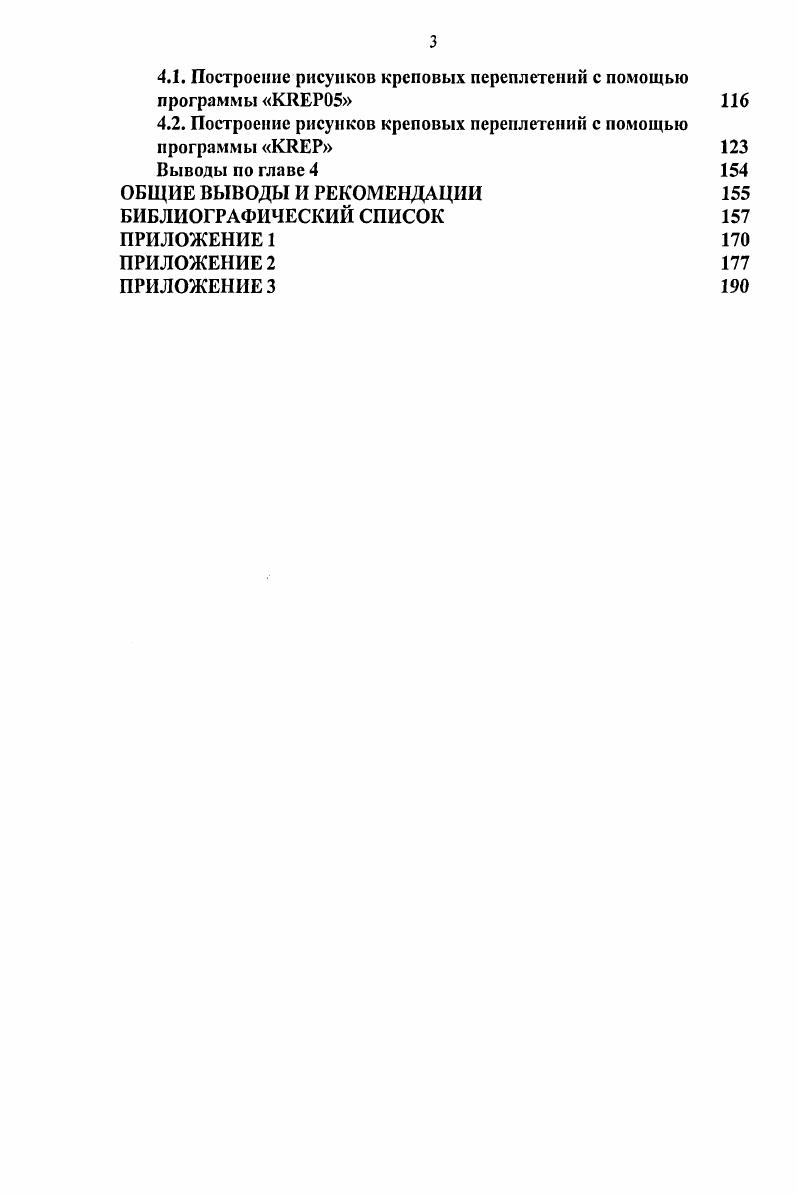

4.1. Построение рисунков креповых переплетении с помощью программы
4.2. Построение рисунков креповых переплетений с помощью программы
Выводы по главе 4
ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ПРИЛОЖЕНИЕ 1
ПРИЛОЖЕНИЕ 2
ПРИЛОЖЕНИЕ 3
ВВЕДЕНИЕ
Современные темпы развития компьютерных технологий и программного обеспечения придали новый импульс развитию систем автоматизированного проектирования во многих отраслях производств текстильной промышленности. В частности, ткацкое производство всегда считалось важным объектом применения последних научных и технических достижений. Системы подготовки данных для ткачества и современные средства компьютерной техники, с одной стороны, позволяют создавать самые разнообразные рисунки переплетения тканей, с другой открывают совершенно новые возможности развития и совершенствования таких систем. Поэтому системы автоматизированного проектирования занимают все более уверенные позиции в промышленных разработках ткацкого производства.
Сложившиеся традиции в исследованиях и новых разработках, применение компьютерных методов проектирования являются прекрасной базой для создания тканей.
Ткани выпускает целый ряд отечественных текстильных предприятий, но в условиях все более обостряющейся конкуренции шансы удержаться на рынке имеют только те производители, которые оперативно реагируют на изменение потребительского спроса и, соответственно, способны к быстрому обновлению ассортимента. Одним из условий достижения данной цели является сокращение времени на проектирование новых видов продукции путем полной автоматизации этого процесса.
Автоматизация разработок текстильных изделий обширная и динамично развивающаяся область, значение которой постоянно возрастает с повышением общих требований к текстильной промышленности, способствует повышению производительности труда дизайнеров, патронистов, картонасекалыциков.
Современный уровень маркетинга требует чуткого реагирования на тенденции современной моды и потребительский спрос на ткани различного на
значения. Потребитель отдает предпочтение тканям со сложными и разнообразными рисунками и особенно тканым рисункам. Разнообразие и замысловатость форм свойственны не только жаккардовому ткачеству, но тканям мелкоузорчатых переплетений.
К классу мелкоузорчатых переплетений относятся комбинированные переплетения, к которым в свою очередь принадлежат креповые переплетения.
Комбинированные переплетения получаются за счет различных комбинаций главных и производных переплетений, в которых встречаются элементы нескольких переплетений в разнообразных сочетаниях
одно переплетение располагается рядом с другим
одно как бы распределено по другому
построение переплетения произведено на базе нескольких переплетений и т.п.
Имитация крепового эффекта в тканях достигается соответствующим переплетением, которое должно придать ткани вид, напоминающий креп, т.е. характер мелкой зернистости.
Согласно ГОСТ 0 креп классическая чистошерстяная камвольная ткань с характерной мелкозернистой поверхностью, образуемой за счет крепового переплетения. Жаккардовые крепы группа традиционных гладкокрашеных плательных тканей, основной фон которых образован креповым переплетением с расположенным на нем более или менее выраженным жаккардовым рисунком. Чистошерстяные крепы отличаются прекрасными гигиеническими свойствами, эластичной и подвижной структурой, хорошей драпируемостью, формо и износостойкостью. Крепы полушерстяные составляют значительную группу плательных и плательнокостюмных тканей, предназначенных прежде всего для изготовления женских нарядных, повседневных и деловых изделий.
Креповые переплетения применяют не только в шерстоткачестве, но и в хлопкоткачестве и при выработки тканей из химических волокон ГОСТы
8, .
В шелкоткачестве креповый эффект в тканях получают на простом полотняном переплетении переменными прокидками уточных нитей, имеющих различное направление крутки одна нить имеет левую крутку, другая правую. Кроме того, крутка таких уточных нитей значительна и достигает кр.м. Эта крутка называется креповой.
В последнее время и в шелковой промышленности получило широкое распространение применение креповых переплетений для создания крепового эффекта в тканях ГОСТы 3,3.
Процесс подготовки рисунков такого типа трудоемок и длителен, а наибольший интерес для производителей представляют малые партии тканей при их быстром запуске в производство.
Использование информационных технологий дает возможность быстро построить все возможные варианты креповых переплетений, проследить за изменением характера переплетения при изменении хотя бы одного из исходных данных. Скорость построения законченного переплетения на ЭВМ позволяет за короткое время проанализировать множество различных конкретных вариантов и выбрать тот, который наиболее соответствует желаемой фактуре ткани и технической оснастке предприятия.
АКТУАЛЬНОСТЬ


В работе описанной в докладывается о том, что разработан банк исходных данных для проектирования тканей, разработан алгоритм автоматизации, проведена автоматизация методов проектирования тканей по заданным параметрам в системе МаЛСаб. Разработка автоматизированного метода проектирования основоворсовой ткани для защиты человека от внешних воздействий проведена и описана в работе 4, 5. Бойко С. Ю. был разработан метод автоматизированного проектирования ткани, позволяющий получить неразрезную основоворсовую ткань заданного строения и с заданными параметрами виброзащиты. В работе Страшнова А. Ю. отражены разработки основных принципов автоматизации процесса расчета параметров строения тканей и предложен метод проектирования, определяющий такую последовательность операций выбор метода расчета определение и задание значений выходных параметров расчет по заданным формулам анализ результатов расчета. В процессе разработки автоматизированной системы просктирвоания тканей предложен принцип модульности, включающий добавление формул в расчетную схему, формирование файла переноса результатов, принятия решений и обратную связь. Разработки по автоматизации проектирования жаккардовых тканей отражены в работах ,,8. В г. ЦНИИЛКА продал в Болгарию лицензию на производство САПР Жаккард, а в г. Электронтекс. Программа проектирования жаккардовых тканей Жаккард предназначена для проектирования жаккардовых тканей для ткацких станков. Файлы, используемые в программе, имеют универсальные форматы , поэтому рисунки для программы могут быть получены любыми доступными пользователю средствами сканирование, фотографирование цифровыми фотоаппаратами, а также разрабатываться и редактироваться в любых графических редакторах, либо использованы готовые. В году в СССР прошел испытание опытный образец комплекса для автоматизации изготовления жаккардовых карт КНК , разработанный ЦНИИЛВом в содружестве с Одесским СКБ Полиграфмаш, киевским политехническим институтом и одесским заводом Полиграфмаш. КНК позволяет автоматически изготавливать карты к жаккардовым машинам Ж непосредственно по рисункам художников или другим оригиналам фотографиями т. В х годах в ГП ЦНИИЛКА были продолжены исследования в области теории проектирования переплетений узорных тканей и разработано программное обеспечение Палитра ткача, частично заменяющее ручной подбор переплетений для однослойных жаккардовых тканей, составляющих значительную долю в жаккардовом ассортименте. ГП ЦНИИЛКА. Разработки по исследованию цифрового проектирования жаккардовой ткани являются усовершенствованным способом конструирования ткани . В работе приводятся результаты исследований по созданию жаккардовых тканных изделий с красочными разноцветными переплетениями с применением новых технологий и прикладной теории, касающейся цветовых окрасок для изготовления изделий на ткацких станах на базе использования компьютера. Система i 2, с помощью которой жаккардовый рисунок программируется на картон, используемый в жаккардовых устройствах ткацких станков. Рисунок, механически составленный на бумаге с помощью точек, устанавливается на специальном барабане, считывается с помощью оптико электронной системы и трансформируется в цепочку электронных сигналов. На барабане можно устанавливать также эскиз, непосредственно выполненный рукой художника. В любом случае система должна быть рассчитана на возможно большее число крючков не более и наибольший раппорт. Все необходимые данные накапливаются в миниЭВМ системы i. Информация передается на диск ЭВМ. Затем данные рисунка с диска передаются на цветное телевизионное контрольное устройство для редактирования рисунка. Обнаруженные ошибки устраняются. Китайскими учеными разработан алгоритм для квантования цвета в жаккардовом ткачестве . Отмечается что изображение, вводимое сканером, содержит много оттенков. Реальное цветное изображение содержит тысячи оттенков, однако жаккардовое изображение содержит несколько оттенков. Поэтому необходимо провести квантование оттенков, чтобы абстрагироваться от оттенков изображения, вводимого сканером, перед его использованием. В работе Трусюк С.
