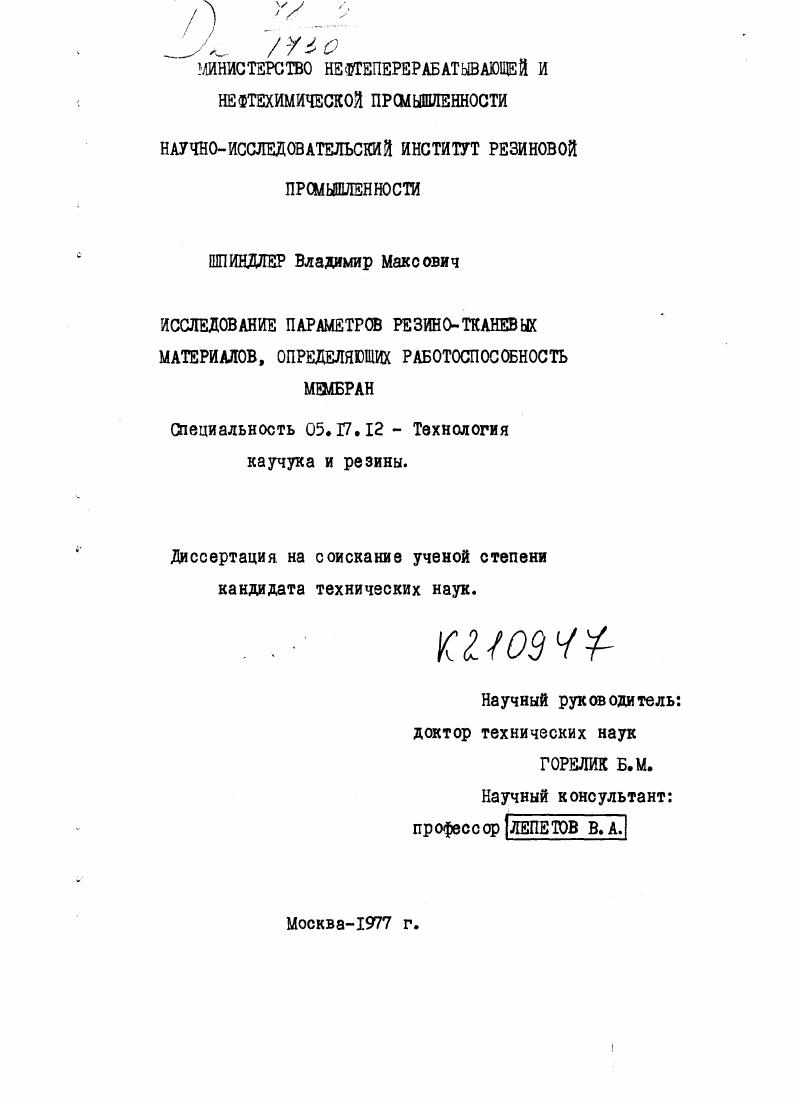

Исследование параметров резино-тканевых материалов, определяющих работоспособность мембран.

• Автор: Шпиндлер, Владимир Максович
• Шифр специальности: 05.17.12
• Научная степень: Кандидатская
• Год защиты: 1977
• Место защиты: Москва
• Количество страниц: 206 с.

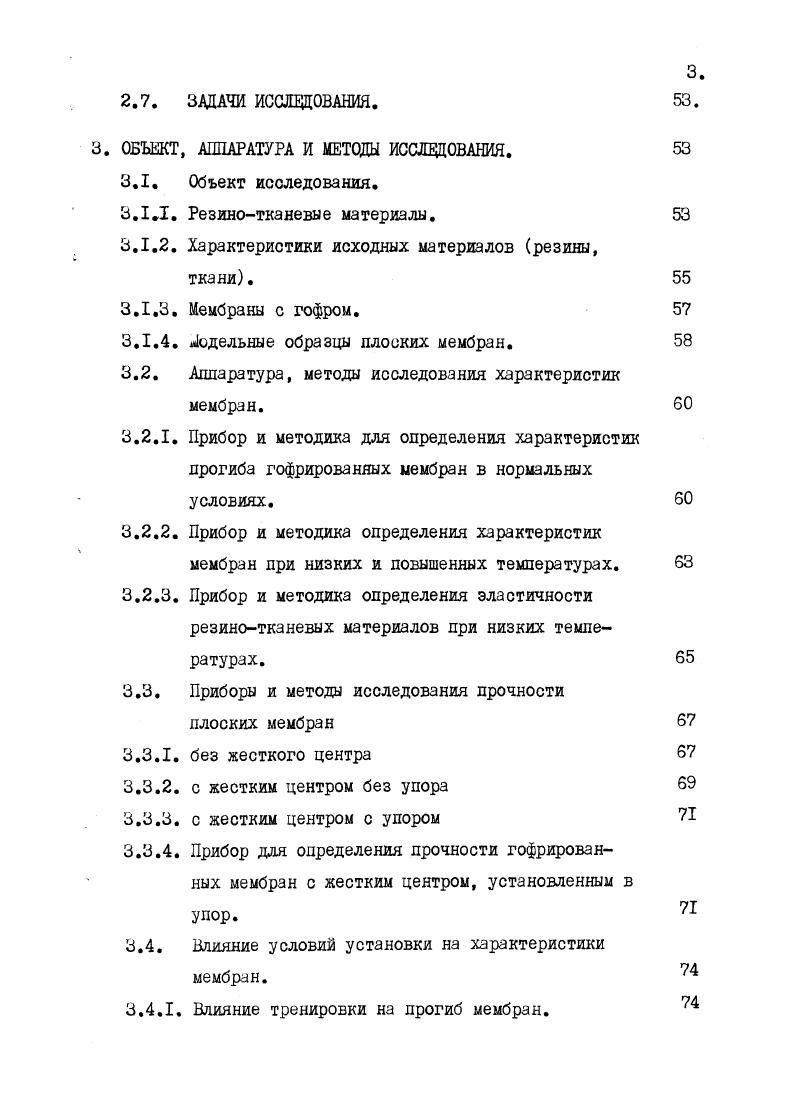

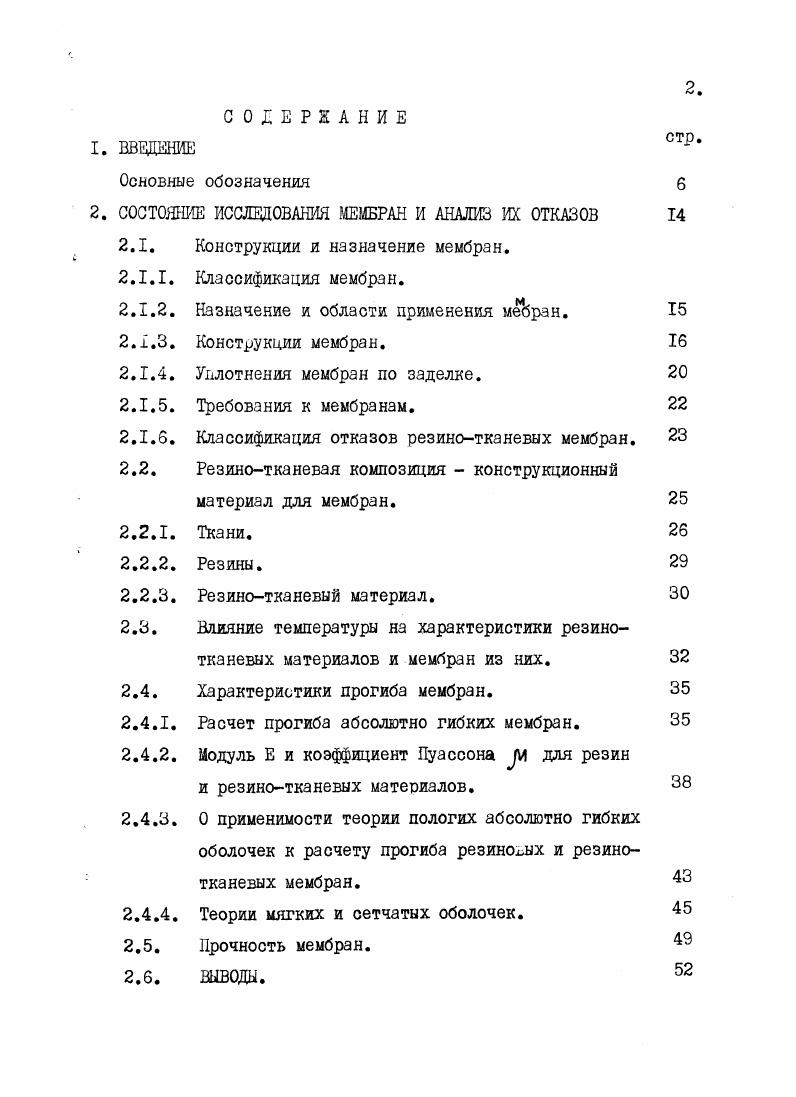

Конструкции и назначение мембран. Классификация мембран. Назначение и области применения меЬран. Конструкции мембран. Уплотнения мембран по заделке. Требования к мембранам. Классификация отказов резинотканевых мембран. Ткани. Резины. Резинотканевый материал. Влияние температуры на характеристики резинотканевых материалов и мембран из них. Характеристики прогиба мембран. Расчет прогиба абсолютно гибких мембран. Модуль Е и коэффициент Пуассона для резин и резинотканевых материалов. О применимости теории пологих абсолютно гибких оболочек к расчету прогиба резиновых и резинотканевых мембран. Теории мягких и сетчатых оболочек. Прочность мембран. ВЫВОДЫ. ОБЪЕКТ, АППАРАТУРА И МЕТОДЫ ИССЛЕДОВАНИЯ. Объект исследования. Л. Резинотканевые материалы. Характеристики исходных материалов резины, ткани. Мембраны с гофром. Аппаратура, методы исследования характеристик мембран. Прибор и методика для определения характеристик прогиба гофрированных мембран в нормальных условиях. Прибор и методика определения характеристик мембран при низких и повышенных температурах.


В конце диссертации даны общие выводы по работе. В главе 3 рассмотрены назначение, конструкции, материалы, результаты исследований и расчета мембран и оболочек и разработана классификация мембран и видов их отказов в условиях эксплуатации. В главе 3 описаны объекты, аппаратура и методы исследования мембран, разработанные автором для проведения исследования. В главе 4 экспериментально исследовано влияние температуры на характеристики резинотканевых мембран и уплотнения мембран по заделке, разработан метод прогнозирования деформационных
характеристик мран. В главе 5 исследована прочность плоских и гофрированных мембран в различных схемах нагружения и предложен нерззрушающий экспериментальнорасчетный метод оценки прочности мембран. В главе 6 рассмотрен механизм работы и характер разрушения резиноткзневых мембран, установлены факторы и параметры, определяющие их работоспособность, и предложен метод рационального конструирования меЬран. В Приложениях приведены рецептура исследованных резин, условия применения исследованных резинотканевых материалов, акты внедрения результатов работы в промышленность. ИХ ОТКАЗОВ. Конструкция я назначение мембран. В технике под мебраной понимают закрепленную по контуру и жесткому центру гибкую резиновую или резинотканевую перегородку, разделяющую полости с различным давлением и преобразующую изменение давления в перемещение или усилие или усилие и перемещение в давление. Классификация мебран. Мембраны различают по функциональному назначению, конструкции и материалам. Исходя из этих признаков, мебраны можно классифицировать по следующей схеме Рис. Рис. Классификация мембраи. Назначение и область применения мембран
Мембраны широко применяют в авиационной 1,с. ЗО и во многих других областях народного хозяйства. Они являются одним из основных элементов регуляторов, мембранных клапанов и насосов, тормозов, автоматических молотов, преосов, сосудов, уравновешивающих давление, буровой техники, резервуаров давления 6 и др. По сравнению с металлическими, резиновые и резинотканевые мембраны обладают значительно меньшей собственной жесткостью, поэтому они предпочтительнее металлических в качестве чувствительных элементов приборов, которые, под действием давления, осуществляют большое осевое перемещение, используемое в работе показывающего или регулирующего прибора. Мембранные пневматические устройства успешно вытесняют оиловые поршневые приводы, т. Ю6 циклов поршня 3. Силовые мембраны в таких устройствах служат для преобразования давления в соответствующее механическое усилие, например, в регуляторе или наоборот, когда создаваемое механическим усилием осевое перемещение мембраны используют для образования избыточного давления или разрежения с целью перемещения жидкостей или газов, например, в мембранных насосах. Из рассмотрения классификации мебран См. Рис. Фигурные мембраны могут быть только с жестким центром, а плоские с жестким центром Рис. Рис. Так как в дальнейшем, эти термины мы будем часто использовать, следует дать им определение. Под жестким центром понимают, обычно, два металлических диска диаметром с, закрепляемых концентрично геометрическому центру мембраны и внешнему диаметру заделки мембраны Рис. Рдф Под эффективной понимают площадь условного поршня, находящегося под действием давления Р и развивающего при этом усилие, равное рабочему усилию мембраны 4,с. Плоские мембраны имеют затухающую характеристику по давлению II,с. Поэтому их используют, в основном, в начальном интервале хода. Чтобы избежать больших перемещений мембраны при преобразовании давления в усилие, используют пружины большой жесткости. Фигурные мебраны подразделяют на гофрированные Рис. Рис. Рис. Рис. Форму мембраны выбирают исходя из ее функционального назначения. Определяющим фактором является требуемая величина перемещения. Так как при применении плоских мембран перемещение может быть достигнуто только за счет растяжения материала мембраны, то свободный ход должен составлять не более диаметра мембран ,с. Рис. Рис. Рио. Рис. Рис 2. Рис. Рис.
