Клеевые материалы с улучшенными эксплуатационными характеристиками на основе эпоксидного олигомера и дициандиамида

• Автор: Казаков, Святослав Игоревич
• Шифр специальности: 05.17.06
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Москва
• Количество страниц: 167 с.

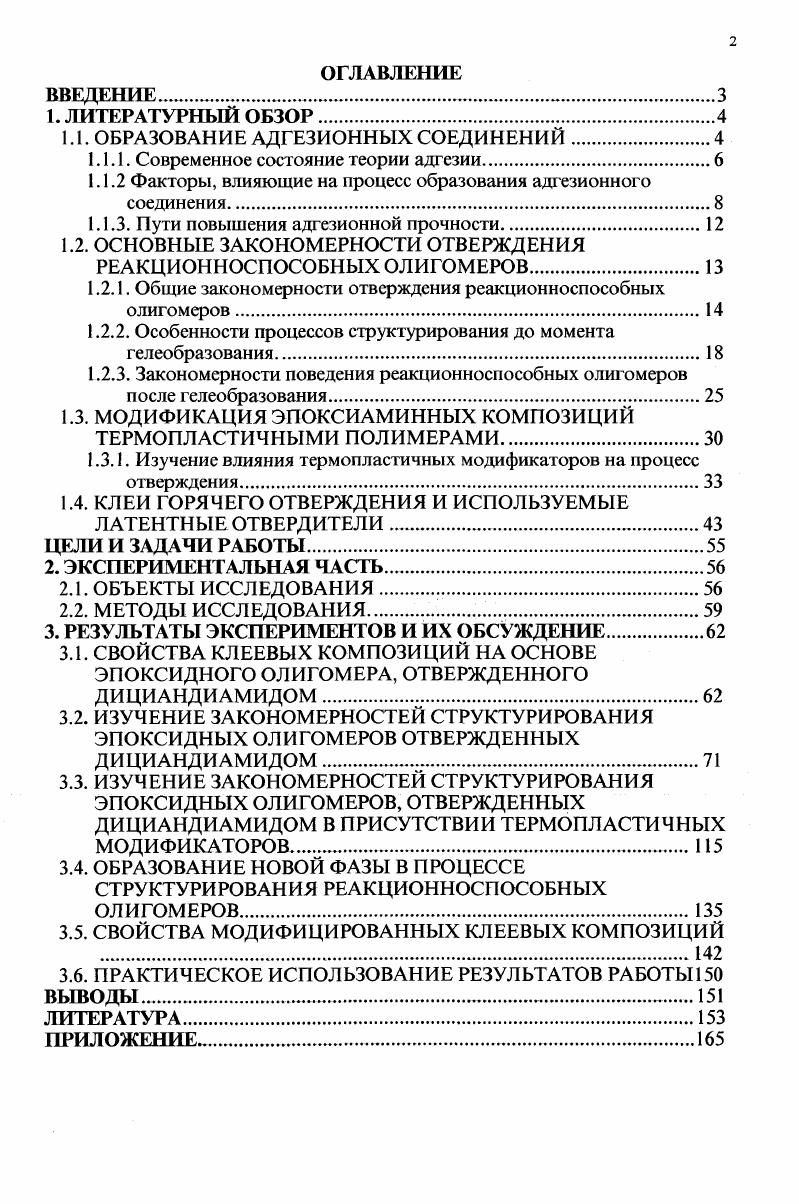

1. ЛИТЕРАТУРНЫЙ ОБЗОР.

1.1. ОБРАЗОВАНИЕ АДГЕЗИОННЫХ СОЕДИНЕНИЙ

1.1.1. Современное состояние теории адгезии.

1.1.2 Факторы, влияющие на процесс образования адгезионного

соединения.

1.1.3. Пути повышения адгезионной прочности

1.2. ОСНОВНЫЕ ЗАКОНОМЕРНОСТИ ОТВЕРЖДЕНИЯ РЕАКЦИОННОСПОСОБНЫХ ОЛИГОМЕРОВ

1.2.1. Общие закономерности отверждения реакционноспособных олигомеров.

1.2.2. Особенности процессов структурирования до момента гелеобразования

1.2.3. Закономерности поведения реакционноспособных олигомеров после гелеобразования

1.3. МОДИФИКАЦИЯ ЭПОКСИАМИННЫХ композиций

ТЕРМОПЛАСТИЧНЫМИ ПОЛИМЕРАМИ
1.3.1. Изучение влияния термопластичных модификаторов на процесс
отверждения.
1.4. КЛЕИ ГОРЯЧЕГО ОТВЕРЖДЕНИЯ И ИСПОЛЬЗУЕМЫЕ ЛАТЕНТНЫЕ ОТВЕРДИТЕЛИ.
ЦЕЛИ И ЗАДАЧИ РАБОТЫ.

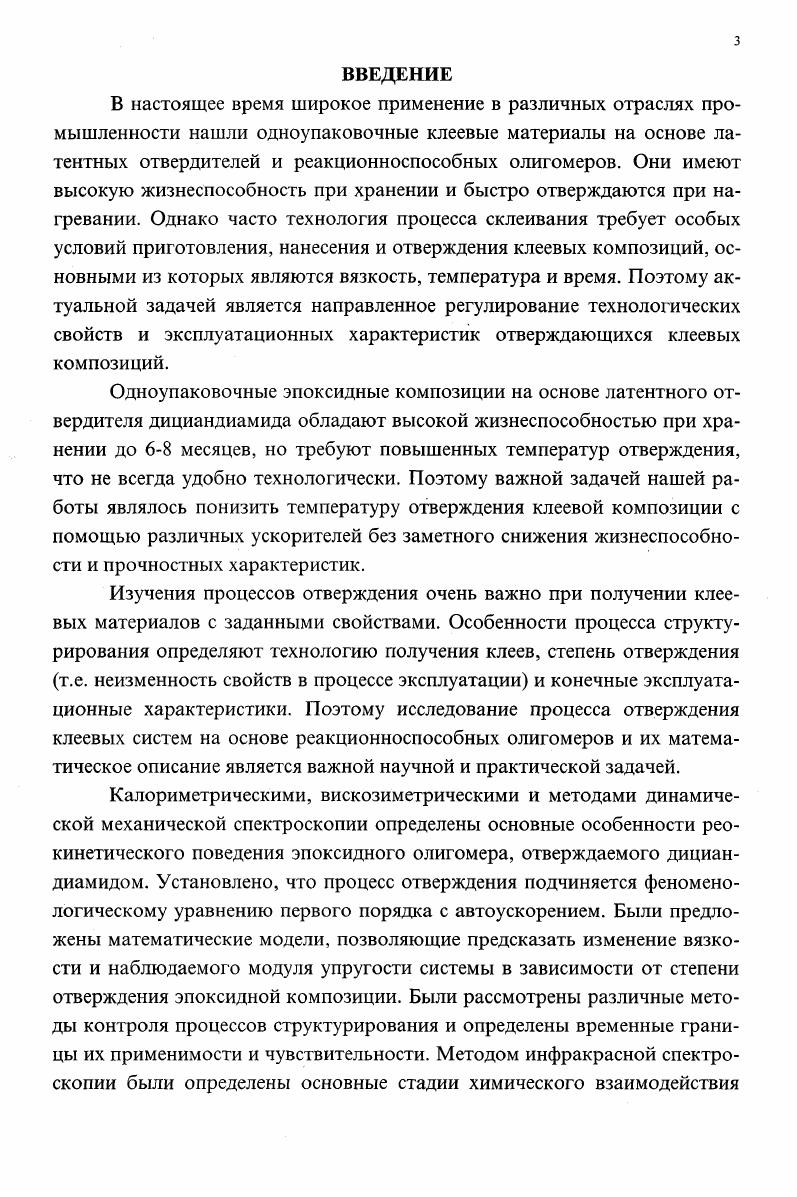

2. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ.
2.1. ОБЪЕКТЫ ИССЛЕДОВАНИЯ.
2.2. МЕТОДЫ ИССЛЕДОВАНИЯ
3. РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТОВ И ИХ ОБСУЖДЕНИЕ
3.1. СВОЙСТВА КЛЕЕВЫХ КОМПОЗИЦИЙ НА ОСНОВЕ ЭПОКСИДНОГО ОЛИГОМЕРА, ОТВЕРЖДЕННОГО ДИЦИАНДИАМИДОМ
3.2. ИЗУЧЕНИЕ ЗАКОНОМЕРНОСТЕЙ СТРУКТУРИРОВАНИЯ ЭПОКСИДНЫХ ОЛИГОМЕРОВ ОТВЕРЖДЕННЫХ ДИЦИАНДИАМИДОМ
3.3. ИЗУЧЕНИЕ ЗАКОНОМЕРНОСТЕЙ СТРУКТУРИРОВАНИЯ ЭПОКСИДНЫХ ОЛИГОМЕРОВ, ОТВЕРЖДЕННЫХ ДИЦИАНДИАМИДОМ В ПРИСУТСТВИИ ТЕРМОПЛАСТИЧНЫХ МОДИФИКАТОРОВ
3.4. ОБРАЗОВАНИЕ НОВОЙ ФАЗЫ В ПРОЦЕССЕ СТРУКТУРИРОВАНИЯ РЕАКЦИОННОСПОСОБНЫХ ОЛИГОМЕРОВ.
3.5. СВОЙСТВА МОДИФИЦИРОВАННЫХ КЛЕЕВЫХ КОМПОЗИЦИЙ
3.6. ПРАКТИЧЕСКОЕ ИСПОЛЬЗОВАНИЕ РЕЗУЛЬТАТОВ РАБОТЫ
ВЫВОДЫ
ЛИТЕРАТУРА


Далее происходит процесс одновременного нарастания концентрации и увеличения размеров коллоидных частиц до критического, при котором происходит связывание их в пространственную сетку либо в результате сшивания частиц микрогеля непосредственно между собой, либо через разветвленные макромолекулы, не вошедшие в состав частиц . Этот механизм хорошо иллюстрирует микроскопические исследования процесса отверждения эпоксидного олигомера диамином , которые позволили регистрировать момент образования микрогелей и их последующий рос вплоть до полного сшивания. В работах Душека Оиэек был разработан теоретический подход к описанию микрофазного разделения, вследствие термодинамической несовместимости компонентов системы. Показано, что микрофазное разделение всегда остается незавершенным, что приводит к образованию особого состояния системы, в которой возникают неравномерные области фейзоны . Также было показано, что фейзонные системы являются результатом протекания микрофазного разделения по механизму спинодального распада. Гетерогенностью можно объяснить и тот факт, что при увеличении вязкости вблизи гельточки уменьшается средняя молекулярная масса Мг реакционной среды , т. Фазовое разделение и образование микрогелевых структур существенно влияет на кинетику отверждения. Различные эксперименты показывают, что скорость отверждения часто не может быть адекватно описана в рамках уравнения пго порядка. Для описания реокинетики отверждения уравнение 1. Однако реальная степень превращения может отличаться от реологической вследствие диффузионных проявлений или фазового разделения. Интеграл уравнения 1. ЦиЬгн1сру,
1. К1Л1,
1.
