Модификация СКИ-3 1,2-полибутадиенами с целью улучшения его технических свойств

• Автор: Тройнина, Надежда Николаевна
• Шифр специальности: 05.17.06
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Воронеж
• Количество страниц: 190 с.

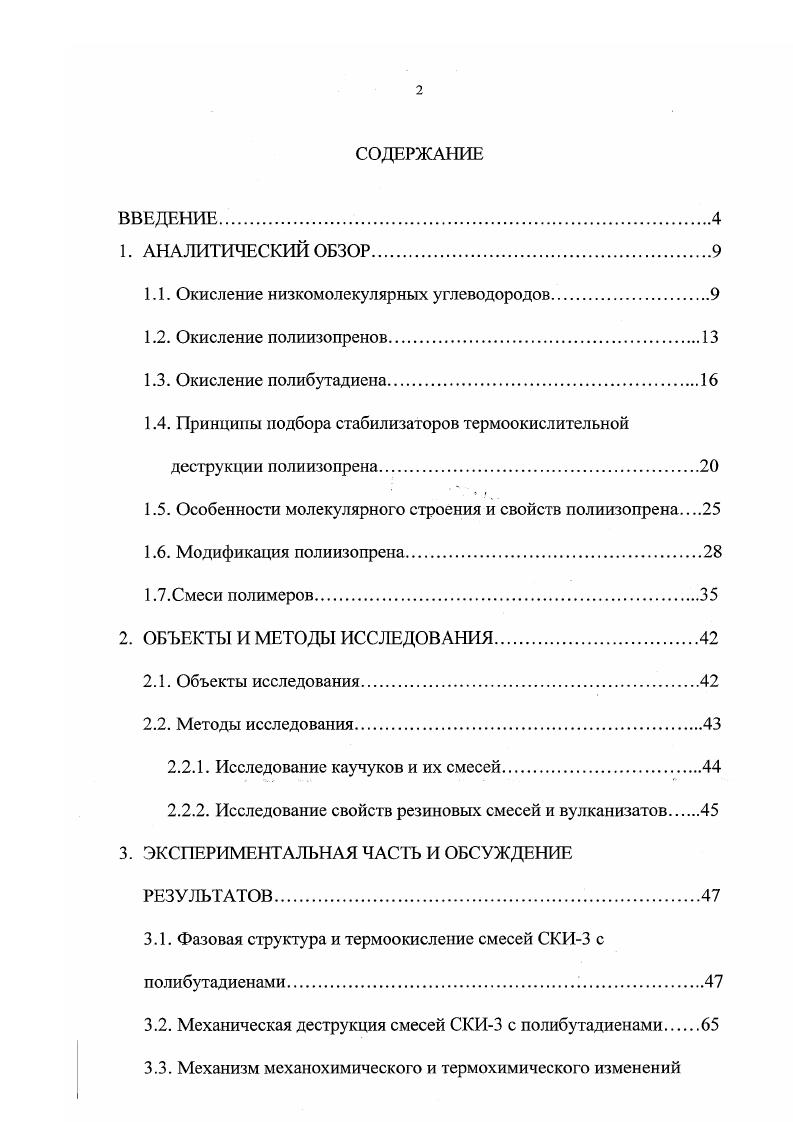

1. АНАЛИТИЧЕСКИЙ ОБЗОР.

1.1. Окисление низкомолскулярных углеводородов

1.2. Окисление полиизопренов.

1.3. Окисление полибутадиена.

1.4. Принципы подбора стабилизаторов термоокислительной деструкции полиизопрена

1.5. Особенности молекулярного строения и свойств полиизопрена

1.6. Модификация полиизопрена

1.7.Смеси полимеров

2. ОБЪЕКТЫ И МЕТОДЫ ИССЛЕДОВАНИЯ

2.1. Объекты исследования

2.2. Методы исследования.

2.2.1. Исследование каучуков и их смесей
2.2.2. Исследование свойств резиновых смесей и вулканизатов.
3. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ И ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ.
3.1. Фазовая структура и термоокисление смесей СКИ3 с полибутадиенами
3.2. Механическая деструкция смесей СКИ3 с полибутадиенами
3.3. Механизм механохимического и термохимического изменений

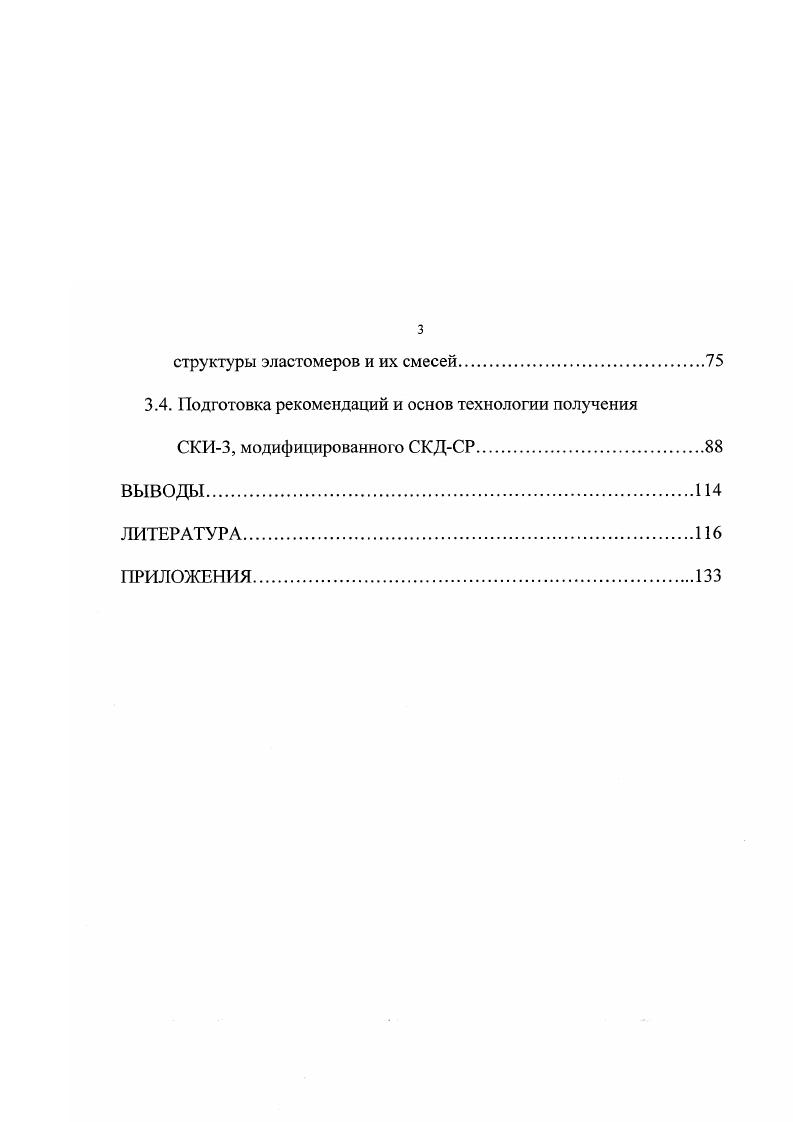

структуры эластомеров и их смесей
3.4. Подготовка рекомендаций и основ технологии получения
СКИ3, модифицированного СКДСР
вывода.И
ЛИТЕРАТУРА


На поздних стадиях окисления возникает полоса см1, которая, по мнению авторов 8. С., свидетельствует о наличии эфирных групп. Чем меньше в бутадиеновом каучуке содержится боковых винильных групп, т. В работе было выяснено, что при повышенных температурах, даже в отсутствии кислорода, идут нецепные процессы структурирования за счет боковых связей. Наиболее вероятным механизмом термического структурирования является циклизация без промежуточного образования бирадикала. Образующаяся структура прочна и возникает за счет химических, а не межмолекулярных сил Еакт ккалмол. Очевидно, что в реакциях термического структурирования боковые винильные труппы могут служить связующими звеньями для сшивания отдельных макромолекул в пространственную сетку. Причина этого явления недостаточно выяснена. Вполне вероятно, что первостепенную роль играет то обстоятельство, что двойные связи боковых винильных групп находятся в более благоприятных условиях для реакции с соответствующими участками соседних макромолекул, чем двойные связи, расположенные в главных цепях 8. Изучение механизма фотодеструкции 1,2 ПБ с помощью инфракрасной спектроскопии и динамического механического анализа, по данным авторов работы , показало образование трехмерных сеток в облученном УФсветом полимере. По гельхроматограммам и ИКспектрам показаны соответствующие распады макроцепей и их окисление с образованием ООгрупп. Склонность диеновых каучуков к термоокислительному старению объясняет необходимость их защиты от последнего.
