Математическое моделирование массопереноса в электролитах-коллоидах и закономерности электроосаждения металлов

• Автор: Копин, Александр Викторович
• Шифр специальности: 05.17.03
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Новочеркасск
• Количество страниц: 139 с. : ил.

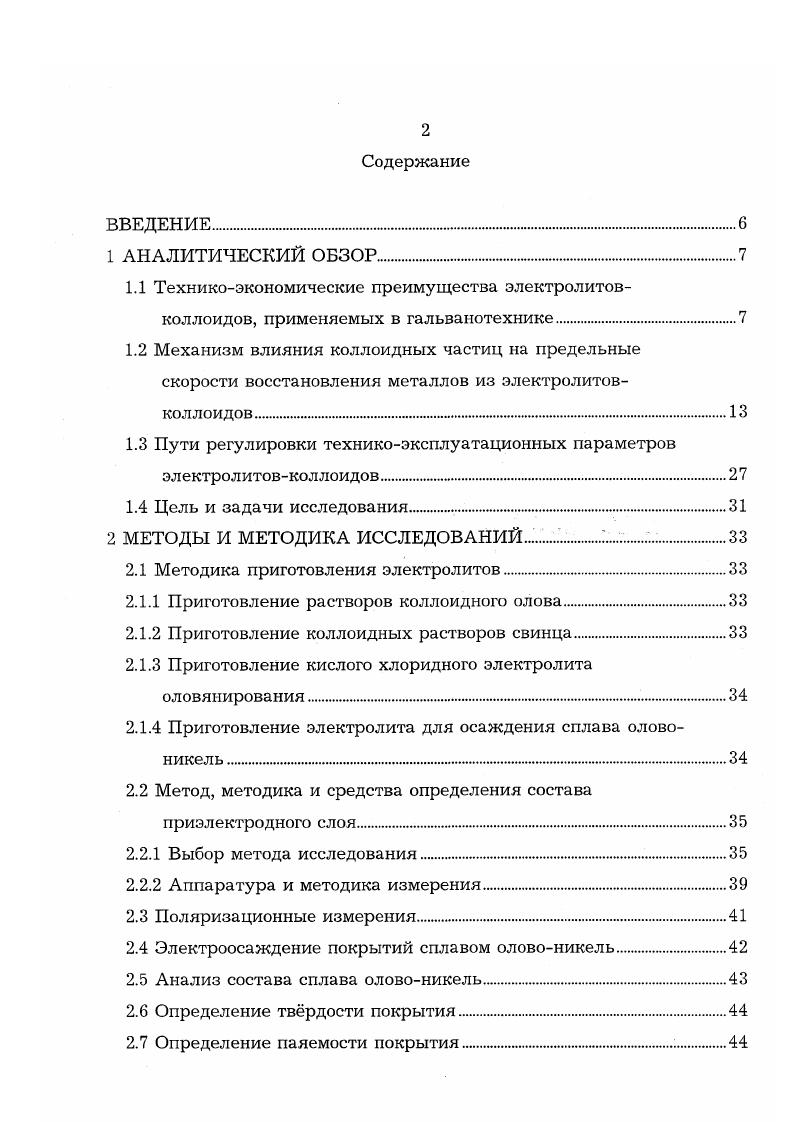

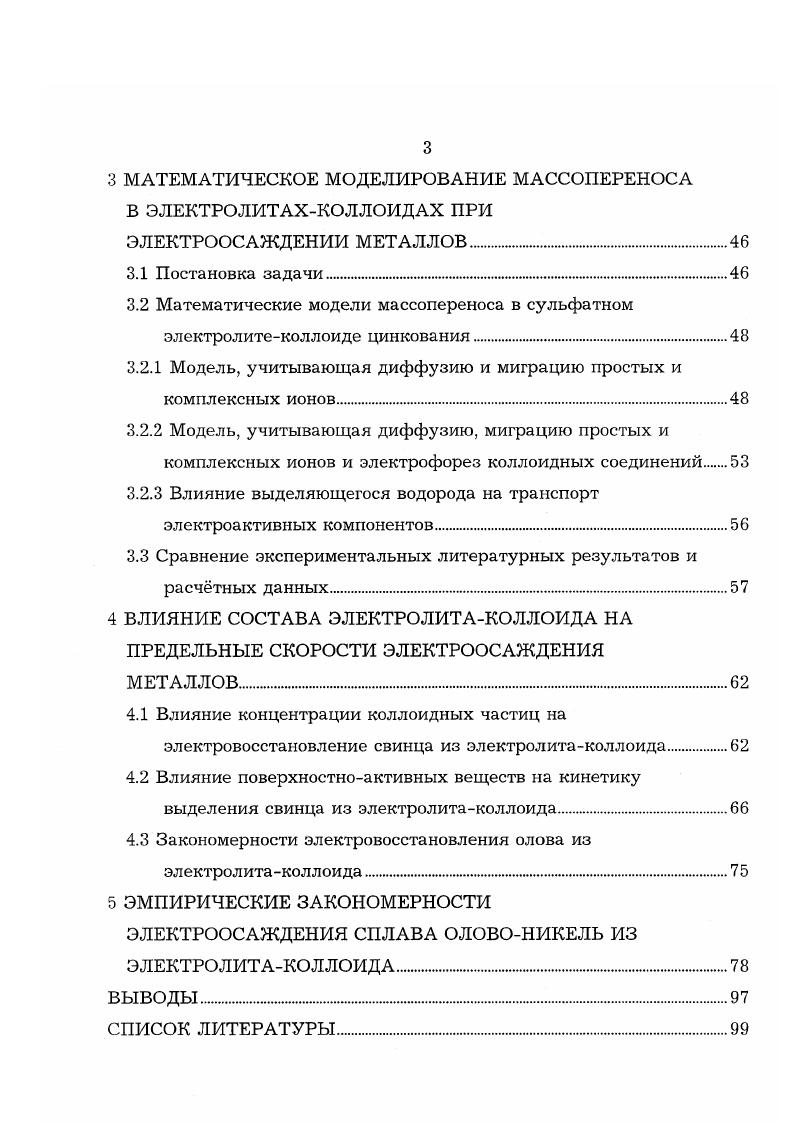

Цель и задачи исследования . МЕТОДЫ И МЕТОДИКА ИССЛЕДОВАНИЙ . Приготовление кислого хлоридного электролита оловянирования. Выбор метода исследования. Аппаратура и методика измерения. Поляризационные измерения. ЭЛЕКТРООСАЖДЕНИИ МЕТАЛЛОВ. Постановка задачи. Модель, учитывающая диффузию и миграцию простых и комплексных ионов. Влияние выделяющегося водорода на транспорт электроактивных компонентов. ВЛИЯНИЕ СОСТАВА ЭЛЕКТРОЛИТАКОЛЛОИДА НА ПРЕДЕЛЬНЫЕ СКОРОСТИ ЭЛЕКТРООСАЖДЕНИЯ МЕТАЛЛОВ. ЭМПИРИЧЕСКИЕ ЗАКОНОМЕРНОСТИ ЭЛЕКТРООСАЖДЕНИЯ СПЛАВА ОЛОВОНИКЕЛЬ ИЗ ЭЛЕКТРОЛИТАКОЛЛОИДА. ВЫВОДЫ. Ом при нагрузке на контакт 0, Н. Переходные сопротивления сплавов золота, приводимые в литературе , при нагрузке 0, Н составляют 0,0, Ом, что выше, чем у покрытия, полученного из электролитаколлоида. Микротврдость покрытия сплавом золотохром соответствует значениям, приводимым для сплава золотокобальт . При введении в электролит 0 гл ПЭПА, увеличивающего положительный заряд частиц, катодные плотности тока возрастают до Адм2.


Большая разница в величинах предельно допустимых катодных плотностей тока наблюдается зачастую и без специально вводимых
ПАВ. Например, электроосаждение марганца в присутствии соли аммония при содержании пятиводного сульфата марганца гл из кислых растворов осугцествляется в интервале рабочих плотностей тока Адм2, а из щелочных 7,,5 при Адм2 . По мнению автора , эта разница может быть объяснена тем, что и в первом, и во втором растворах в прианодном слое могут возникать тонкодисперсные системы гидроксида двуокиси марганца . Дисперсные частицы в кислом растворе заряжаются положительно за счт преимущественной адсорбции ионов водорода, переносятся к катоду и, участвуя в процессе разряда, приводят к интенсификации. В щелочном же растворе дисперсные частицы могут быть заряжены отрицательно и в процессе образования покрытий марганцем скорее всего не участвуют. Наличие в кислом растворе дисперсных частиц, переносимых к катоду, подтверждено результатами ультрамикроскопических исследований . К настоящему времени механизм процесса осаждения металлов из электролитовколлоидов изучен недостаточно. Отсутствует единая теория, объясняющая механизм повышения допустимой плотности тока нанесения покрытий из электролитовколлоидов. Существуют различные гипотезы, поразному объясняющие механизм интенсификации процесса электроосаждения металлов. Кудрявцев Н. Т. с соавторами выдвигает гипотезу о влиянии выделяющегося водорода на возрастание допустимой плотности тока при осаждении цинка из цинкатного электролита с добавками ПАВ.
