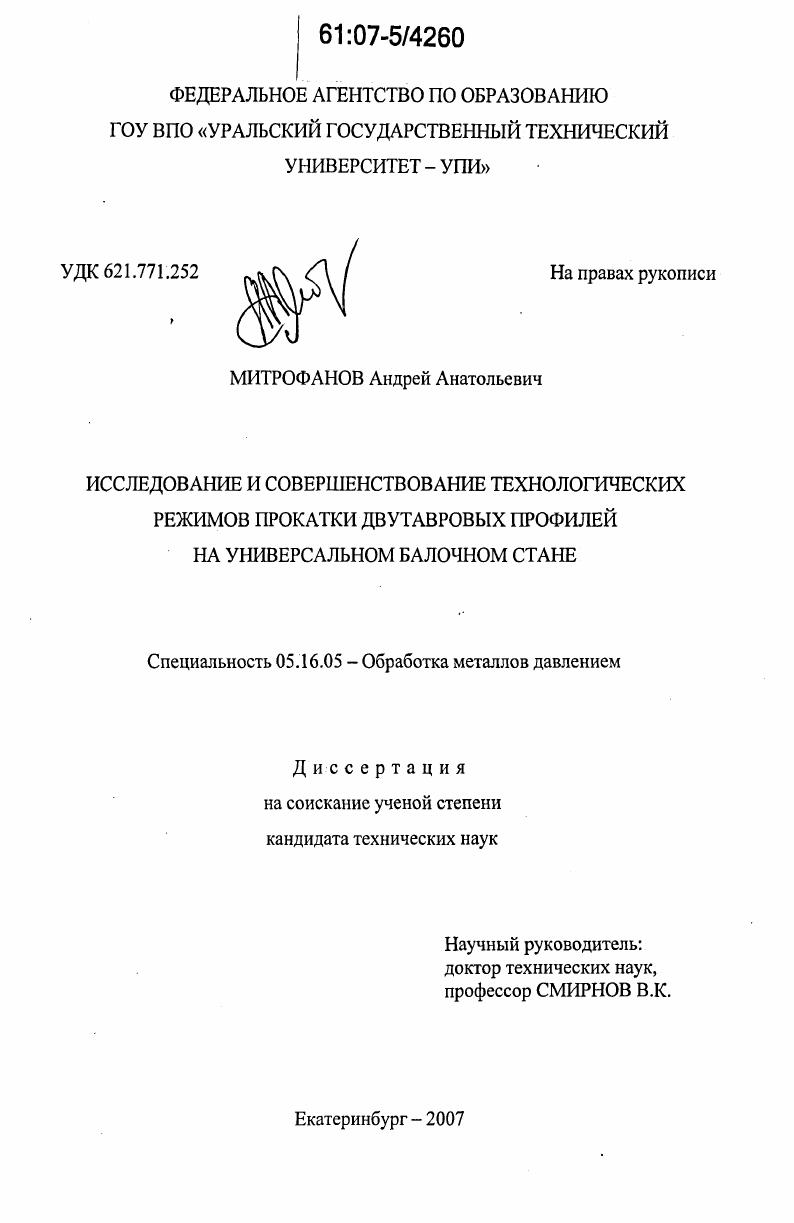

Исследование и совершенствование технологических режимов прокатки двутавровых профилей на универсальном балочном стане

• Автор: Митрофанов, Андрей Анатольевич
• Шифр специальности: 05.16.05
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Екатеринбург
• Количество страниц: 167 с. : ил.

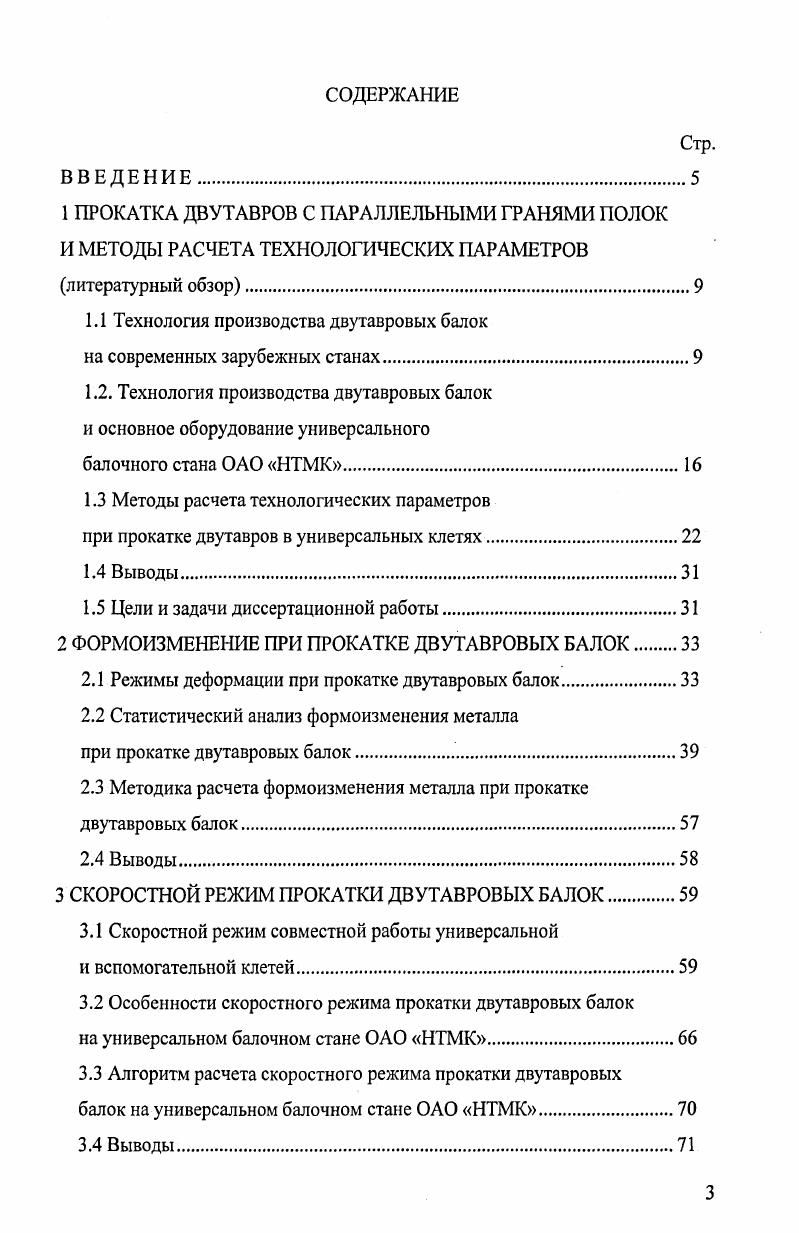

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.
1 ПРОКАТКА Д ВУТАВРОВ С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК И МЕТОДЫ РАСЧЕТА ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ литературный обзор.

1.1 Технология производства двутавровых балок

на современных зарубежных станах

1.2. Технология производства двутавровых балок и основное оборудование универсального

балочного стана ОАО НТМК.

1.3 Методы расчета технологических параметров

при прокатке двутавров в универсальных клетях

1.4 Выводы.

1.5 Цели и задачи диссертационной работы.

2 ФОРМОИЗМЕНЕНИЕ ПРИ ПРОКАТКЕ ДВУТАВРОВЫХ БАЛОК
2.1 Режимы деформации при прокатке двутавровых балок.
2.2 Статистический анализ формоизменения металла
при прокатке двутавровых балок.
2.3 Методика расчета формоизменения металла при прокатке двутавровых балок
2.4 Выводы.
3 СКОРОСТНОЙ РЕЖИМ ПРОКАТКИ ДВУТАВРОВЫХ БАЛОК
3.1 Скоростной режим совместной работы универсальной
и вспомогательной клетей.
3.2 Особенности скоростного режима прокатки двутавровых балок
на универсальном балочном стане ОАО НТМК.
3.3 Алгоритм расчета скоростного режима прокатки двутавровых
балок на универсальном балочном стане ОАО НТМК.
3.4 Выводы.
4 ТЕМПЕРАТУРНЫЙ РЕЖИМ ПРОКАТКИ ДВУТАВРОВЫХ БАЛОК
4.1 Расчет температурного режима прокатки двутавровых балок
4.2 Экспериментальное определение изменения температуры
при прокатке двутавровых балок
4.3 Выводы.
5 ЭНЕРГОСИЛОВЫЕ ПАРАМЕТРЫ ПРИ ПРОКАТКЕ ДВУТАВРОВЫХ БАЛОК
5.1 Алгоритм расчета энергосиловых параметров при прокатке двутавровых балок
5.2 Экспериментальное определение усилий на вертикальные валки универсальной клети при прокатке двутавровых балок.
5.3 Анализ энергосиловых параметров при прокатке
двутавровых балок на универсальном балочном стане ОАО НТМК.
5.4 Выводы.
6 СОВЕРШЕНСТВОВАНИЕ МЕТОДОВ ПЛАНИРОВАНИЯ ПРОИЗВОДСТВА ДВУТАВРОВЫХ БАЛОК
6.1 Автоматизация планирования производственной программы.
6.2 Методы расчета количества исходной заготовки
6.3 Выводы
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


Повышение спроса на балки с широкими и параллельными гранями полок привело к необходимости создания универсальных рельсобалочных станов, характеризующихся увеличенным объемом производства, высоким выходом годного, широким сортаментом проката, узкими допусками на размеры, высоким качеством прокатываемого материала, высокой стойкостью валков, быстрой переналадкой при переходе на другой вид проката, небольшими расходами на ремонт и заработную плату персонала и т. Прокатка широкополочных балок стала возможной благодаря созданию жестких универсальных клетей, контролю минимального натяжения раската, применению ЭВМ для регулирования в замкнутых контурах (с обратной связью). Диапазон размеров балок очень широк. По Европейским стандартам регламентируются балки с высотой стенки от мм до мм при массе 1 м профиля от 6 кг до 2 кг. Сортамент должен охватывать достаточно большое число типов балок. Это влияет на состав и расположение клетей на рельсобалочных станах [1]. Следует отметить, что на современных зарубежных станах, в которых устанавливаются универсальные клети, предусматривается также прокатка фасонных профилей, что достигается за счет установки дополнительных специальных двухвалковых (эджерных, вертикальных) клетей. Так на универсальных крупносортно-балочных станах наравне с широкополочными двутаврами прокатывают рельсы, зетовые профили, уголки, шпунты (табл. Фасонные профили прокатывают на универсальных рельсобалочных станах (табл. Аналогичные фасонные профили производят и на среднесортно-балочных станах1. Центрального научно-исследовательского института информации и технико-экономических исследований черпой металлургии о НИР «Современное состояние и основные направления развития 9 производства широкополочных балок за рубежом», проведенной по договору с НТМК. Таблица 1. British Steel», Великобритания н. В зависимости от сортамента и основных размеров профилей схемы размещения оборудования могут отличаться. Полностью непрерывная установка применяется в тех случаях, когда программа прокатки ограничена производством малых профилей при очень высокой пропускной способности. Преимущество полунепрерывных установок по сравнению с полностью непрерывной установкой - применение меньшего числа прокатных клетей, при этом реверсивная клеть обеспечивает большую гибкость при использовании исходного поперечного сечения. Преимущество реверсивных станов тандем -использование лишь трех прокатных клетей. Благодаря этому существенно снижаются издержки на инвестиции и эксплуатацию, потому что, по сравнению с непрерывными прокатными станами, требуется меньше валков и направляющих. На рис. Таблица 1. Egyptian Iron and Steel», Египет н. Рис. Расположение клетей: а - в реверсивных станах, б - в непрерывных станах. Е - эджсрная клеть; V - вертикальная клеть; ЦР - чистовая универсальная клеть. В линиях указанных станов располагаются реверсивные станы тандем, у которых последовательно устанавливаются универсальная клеть -двухвалковая клеть - универсальная клеть. В реверсивном стане тандем удается за 2 реверса дать 6 обжатий в универсальной клети и 3 обжатия фланцев в двухвалковых клетях. В качестве универсальных клетей на зарубежных станах применяет клети с компактными кассетами - Compact Cartridge Stand CCS® (рис. Техническая характеристика клетей CCS® приведена в табл. Рис. Компактный стан тандем (СТМ) - универсальные/двухвалковые клети СС8® (СС8® 0) среднесортного стана на заводе РгоШАЯВЕЭ (Люксембург) Таблица 1. Клети ССв® могут быть построены как универсальные или сменные (универсальные или двухвалковые) прокатные клети для использования в крупносортных, сменных среднесортных и рельсовых прокатных станах. Достоинствами клетей СС8® являются автоматизированная одновременная смена валков и направляющих клетей и полностью гидравлическая нажимная система, управляемая системой технологического контроля. Клети ССБ® успешно работают во многих странах мира (табл. Таблица 1. Hebei Jinxi Iron & Steel Co. Для примера на рис. РгоШАІІВЕО (Люксембург)1. Данные по оборудованию среднесортного стана на заводе РгоШАЯВЕО получены при личном участии в технологическом форуме «Технология сортовой прокатки», г. Дюссельдорф, г.
