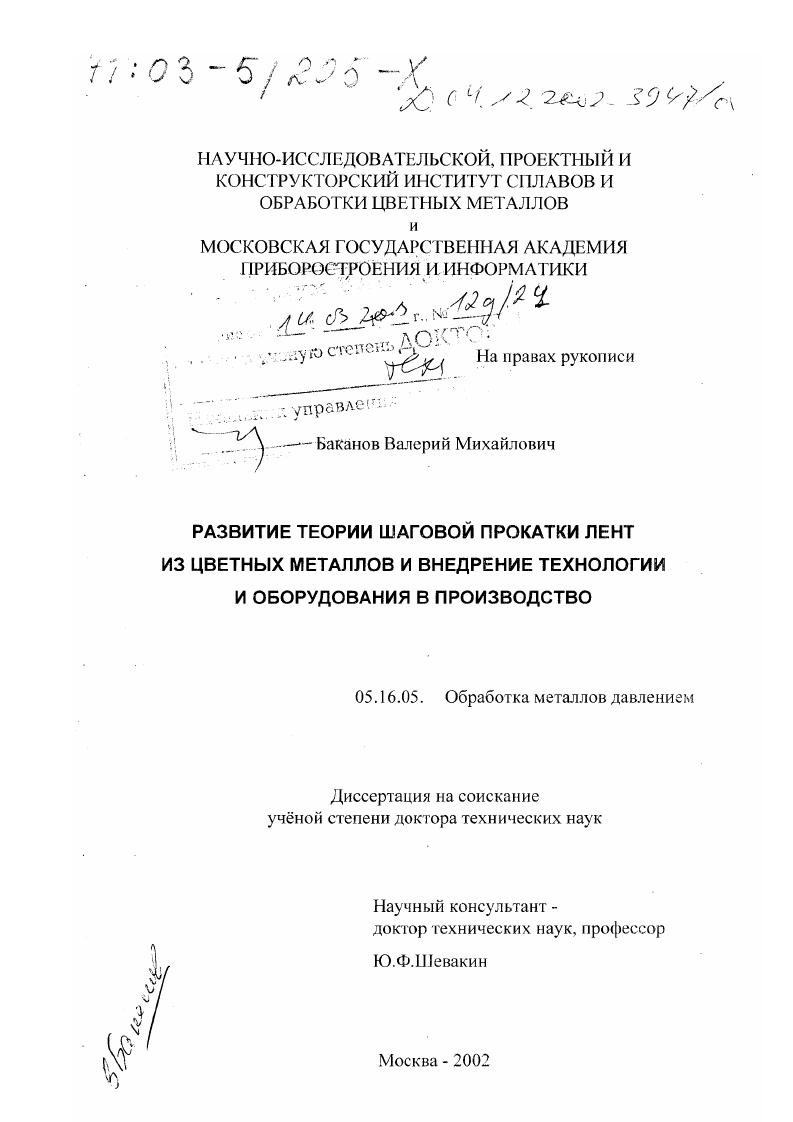

Развитие теории шаговой прокатки лент из цветных металлов и внедрение технологии и оборудования в производство

• Автор: Баканов, Валерий Михайлович
• Шифр специальности: 05.16.05
• Научная степень: Докторская
• Год защиты: 2002
• Место защиты: Москва
• Количество страниц: 304 с. : ил

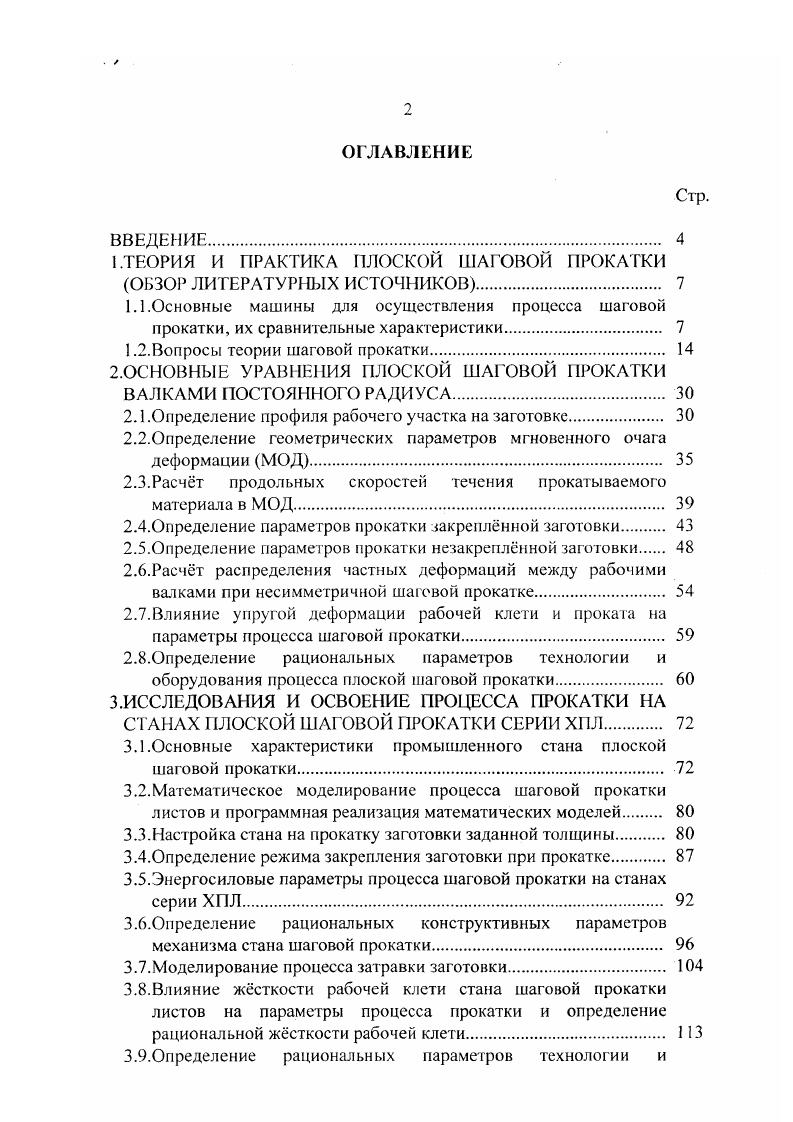

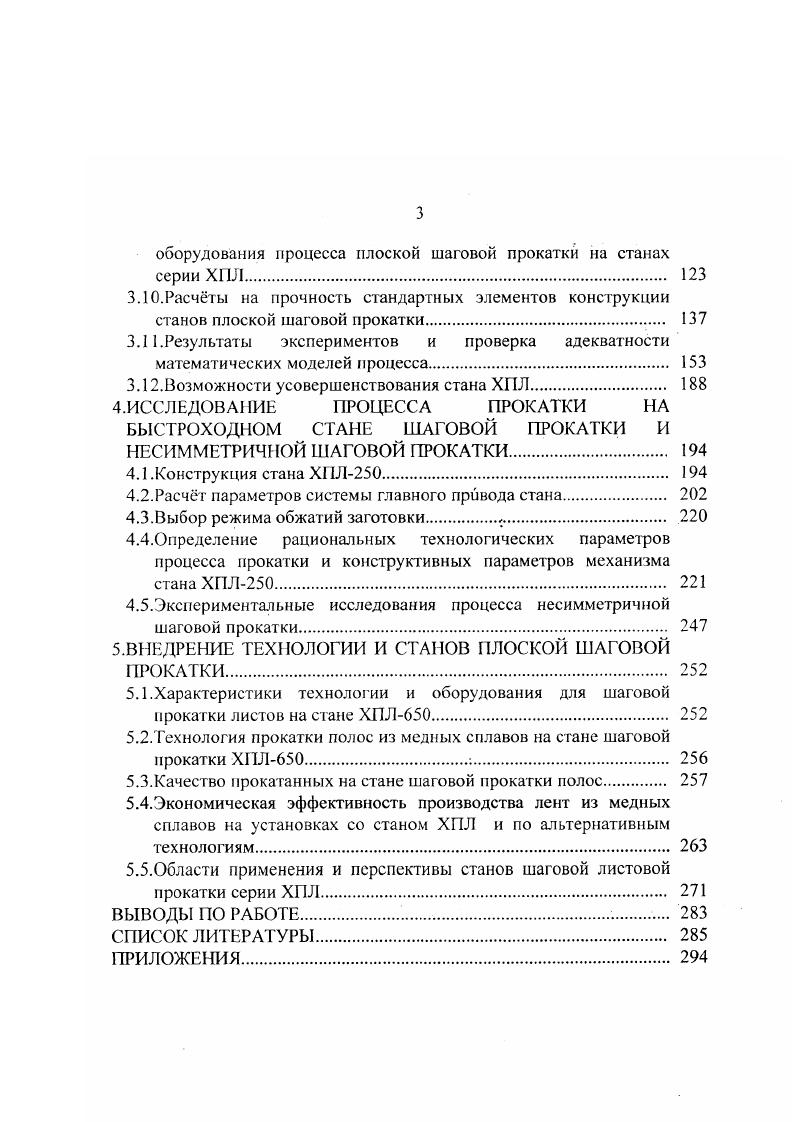

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ.

1.ТЕОРИЯ И ПРАКТИКА ПЛОСКОЙ ШАГОВОЙ ПРОКАТКИ

ОЬЗОР ЛИТЕРАТУР1ЫХ ИСТОЧШКОВ.

1 Л.Основные машины для осуществления процесса шаговой прокатки, их сравнительные характеристики

1.2.Вопросы теории шаговой прокатки

2.ОСНОВНЫЕ УРАВНЕНИЯ ПЛОСКОЙ ШАГОВОЙ ПРОКАТКИ

ВАЛКАМИ ПОСТОЯН1ЮГО РАДИУСА

2.1 .Определение профиля рабочего участка на заготовке.

2.2.Определение геометрических параметров мгновенного очага деформации МОД

2.3.Расчт продольных скоростей течения прокатываемого материала в МОД.

2.4,Определение параметров прокатки закреплнной заготовки
2.5.Определение параметров прокатки незакреплнной заготовки
2.6.Расчт распределения частных деформаций между рабочими валками при несимметричной шаговой прокатке.
2.7.Влияние упругой деформации рабочей клети и проката на параметры процесса шаговой прокатки.
2.8,Определение рациональных параметров технологии и
оборудования процесса плоской шаговой прокатки
3.ИССЛЕДОВАНИЯ И ОСВОЕНИЕ ПРОЦЕССА ПРОКАТКИ НА
СТАНАХ ЛОСКОЙ ШАГОВОЙ ПРОКАТКИ СЕРИИ ХПЛ
3.1.Основные характеристики промышленного стана плоской шаговой прокатки
3.2.Математическое моделирование процесса шаговой прокатки листов и программная реализация математических моделей
3.3.Настройка стана на прокатку заготовки заданной толщины
3.4.Определение режима закрепления заготовки при прокатке
3.5.Энергосиловые параметры процесса шаговой прокатки на станах
серии ХПЛ.
З.б.Определенис рациональных конструктивных параметров
механизма стана шаговой прокатки
3.7.Моделирование процесса затравки заготовки
3.8.Влияние жсткости рабочей клети стана шаговой прокатки листов на параметры процесса прокатки и определение рациональной жсткости рабочей клети
3.9.Определение рациональных параметров технологии и
оборудования процесса плоской шаговой прокатки на станах серии ХПЛ.
3Расчты на прочность стандартных элементов конструкции станов плоской шаговой прокатки
3 Результаты экспериментов и проверка адекватности математических моделей процесса
3Возможности усовершенствования стана ХПЛ
4.ИССЛЕДОВАНИЕ ПРОЦЕССА ПРОКАТКИ НА БЫСТРОХОДНОМ СТАНЕ ШАГОВОЙ ПРОКАТКИ И
НЕСИММЕТРИЧНОЙ ШАГОВОЙ ПРОКАТКИ.
4.1 .Конструкция стана ХПЛ0.
4.2.Расчт параметров системы главного привода стана
4.3.Выбор режима обжатий заготовки,.
4.4.0пределение рациональных технологических параметров
процесса прокатки и конструктивных параметров механизма
стана ХПЛ0
4.5.Экспериментальные исследования процесса несимметричной шаговой прокатки.
5.ВНЕДРЕНИЕ ТЕХНОЛОГИИ И СТАНОВ ПЛОСКОЙ ШАГОВОЙ ПРОКАТКИ
5.1.Характеристики технологии и оборудования для шаговой прокатки листов па стане ХПЛ0.
5.2.Технология прокатки полос из медных сплавов на стане шаговой прокатки ХПЛ0
5.3.Качество прокатанных на станс шаговой прокатки полос
5.4.Экономическая эффективность производства лент из медных
сплавов на установках со станом ХПЛ и по альтернативным
технологиям
5.5.Области применения и перспективы станов шаговой листовой
прокатки серии ХПЛ.
ВЫВОДЫ ПО РАБОТЕ
СПИСОК ЛИТЕРАТУРЫ


Фх на
разных частях зоны обжатия исходя из различных критериев на начальном участке по условиям захвата, на основной части зоны обжатия по условиям ограничений пластических свойств проката, на конечной исходя из заданной геометрической точности проката. Автором цитируемой работы предложены выражения для определения функции Фх на различных участках,
удовлетворяющие граничным условиям Ф и Фхс1х тц 1 и
графоаналитическая методика восстановления профиля зоны обжатия но известной функции Фх. Данная методика предполагает также итерационный ход процесса вычислений с целью расчта заранее неизвестной величины подачи т, которая определяется максимальной для заданной длины рабочего участка и вида функции Фх, предложено также реальное упрощение вида функции Фх на центральной части зоны обжатия функцию Ф на этом участке предложено представлять линейной с различными углами наклона к горизонтальной оси, что соответствует деформации с падением, постоянством или нарастанием относительных обжатий в целом предложенную в работе методику отличает продуманность и приближнность к реальным требованиям конкретных разработчиков алгоритмизация метода и встраивание в САПР технологии и оборудования шаговой прокатки не вызывает проблем. Для холодной периодической прокатки важным вопросом является учет упругой деформации системы рабочая клеть прокатываемый металл, часто радикальным образом изменяющий вычисленный без учта упругой деформации закон обжатий вследствие сопоставимости по величине упругой деформации и обжатий при холодной периодической прокатке. Особенно важен учт упругой деформации для получения оценок точности и размеров готового проката продольная и поперечная разнотолщинности. Широко известная методика соответствующих расчтов для случая обычной продольной прокатки работа 6 и др. А.И. Целиковым 6 предложено формально применить условие баланса действующих со стороны проката на деформирующий инструмент и со стороны деформирующего инструмента на прокат усилий, причм реальный расчт носит очевидно итерационный характер возникающий вследствие взаимного влияния профиля рабочего участка и распределение усилия прокатки вдоль последнего. Кроме вышеперечисленных кухонных служащих единственно прикладным целям определения основных параметров процесса, для теории шаговой прокатки представляют интерес более глубокие, полученные прямым дифференцированием первого уравнения системы 1. Полученные В. Б.Макаровым, Ю. Ф.Шевакиным и Л. М.Рытиковым, уравнения 1 устанавливают связь между частной деформацией и вытяжкой и линейным смещением накапливающейся деформацией. Например, уравнение 1. Установлением зависимостей между основными характеристиками процесса нестационарной шаговой прокатки занимался Б. Н.Матвеев , конкретно исследовалось влияние резкого изменения подачи на величины частных обжатий и линейного смещения. Рх ЕхБх1 7,
1. ГоР,УоУ,Рь 1. Уо и VI объмы рабочего участка до и после деформации соответственно. Путм дифференцирования уравнения 1. Кроме перечисленных, из зарубежных исследователей следует отметить Ф. Платцера, Р. Товини , Е. Зибеля, Г. Окубо, Т. Дендо 0, К. Стибло многогранные исследования процесса прокатки титана Т1 ,5 и Т1 ,8 на раскатном стане Плагцера провл Г. Ьенсман . В целом большинство вопросов теории шаговой прокатки рассмотрены относительно полно при учте вышеприведнных соображений, однако развитие технологии процесса и создание новых станов шаговой прокатки выдвигают новые требования к развитию теории. Ряд вопросов теории до х годов оставался нерешнным. В частности, не был рассмотрен вопрос деформации заготовки, совершающей движение вперд непрерывная подача или назад вследствие демпфирования. Разработанные к тому времени методики считали подачу уже совершнной к началу рабочего хода, даже если схема прокатки предполагала непрерывную подачу планетарная и маятниковая прокатка. Существенным недостатком имеющихся методик определения параметров процесса являлась необходимость применения отдельных определяющих выражений для зоны обжатия, калибровки и области удаления рабочего валка от заготовки в конце рабочего хода отсутствие формул для сплошного счта затрудняло проведение массовых автоматизированных расчтов необходимых при решении задач оптимизации.
