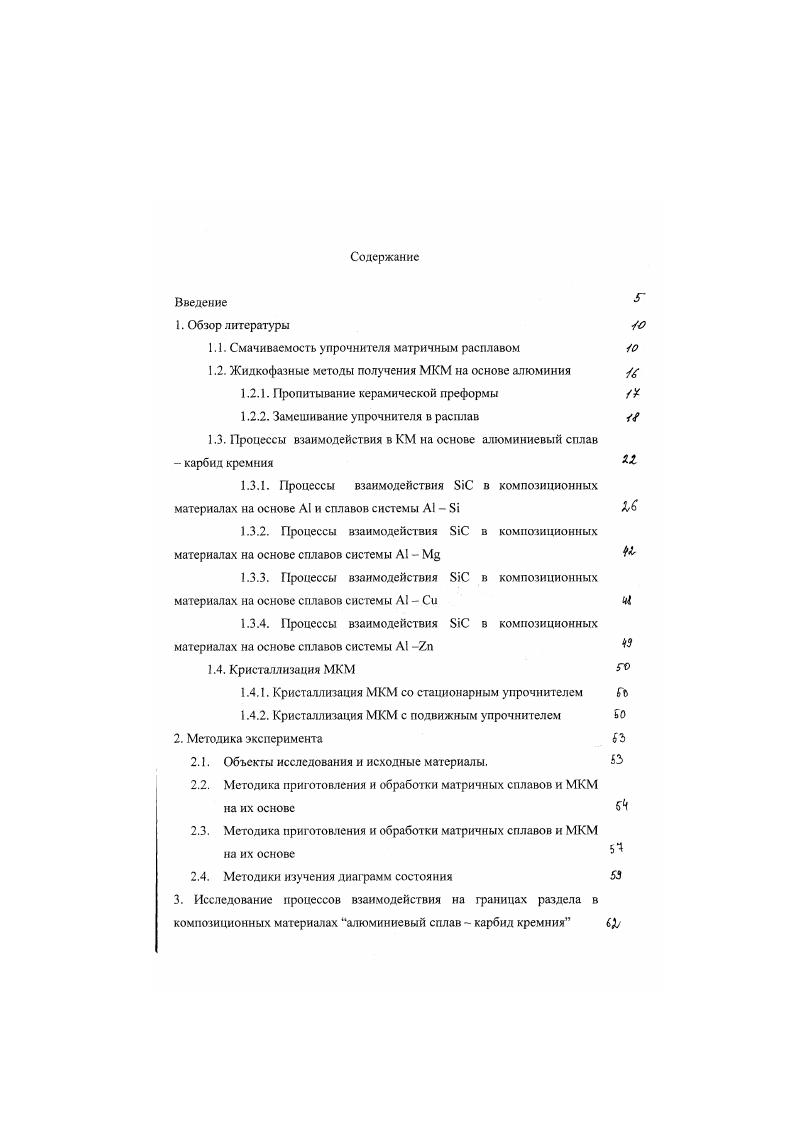

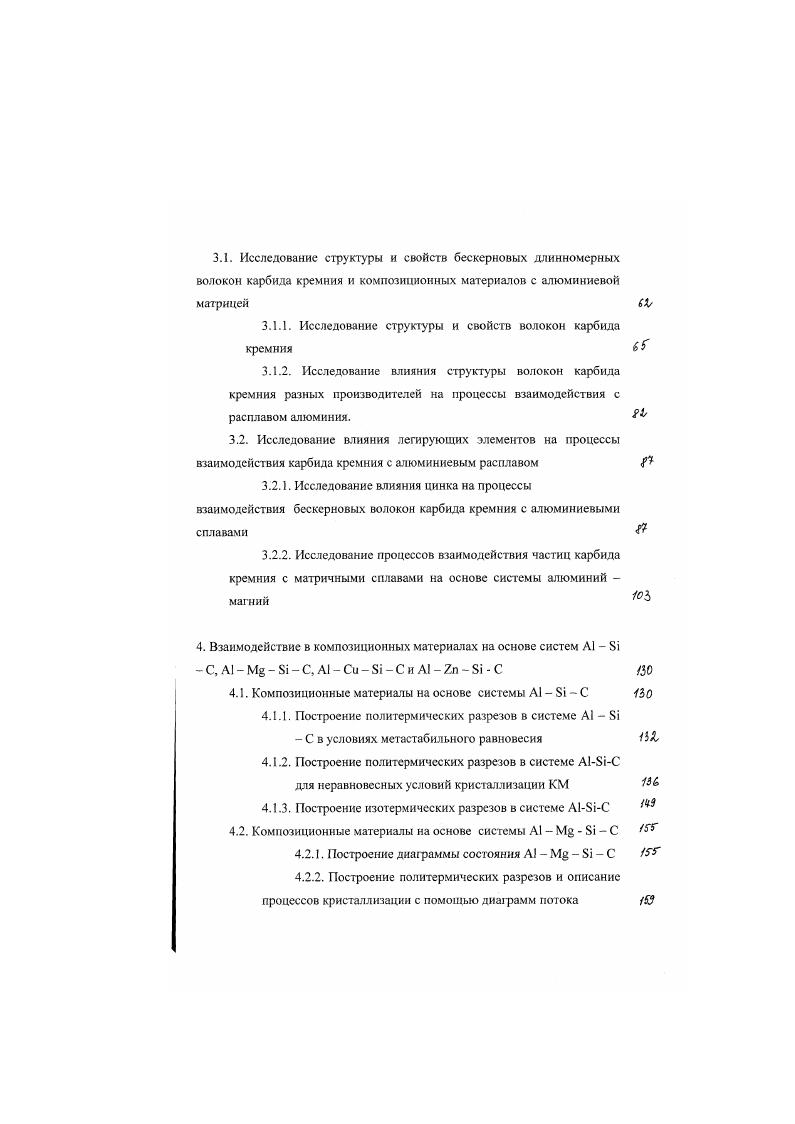

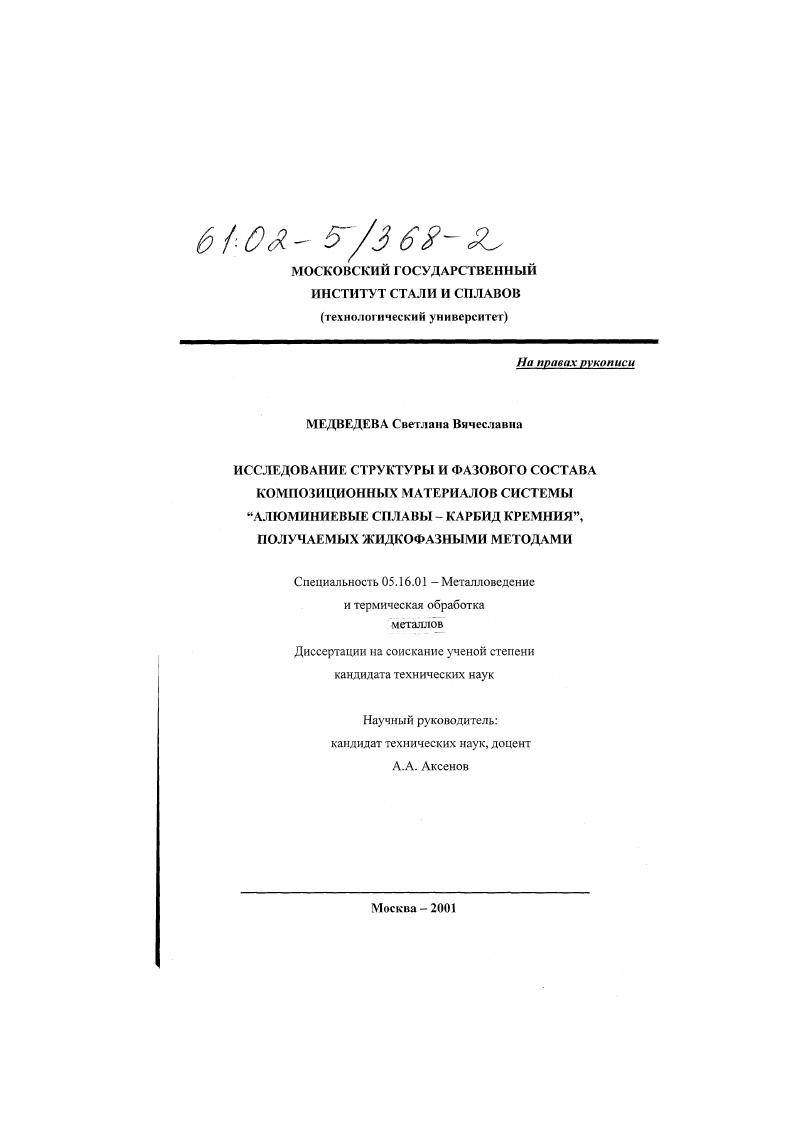

Исследование структуры и фазового состава композиционных материалов системы "алюминиевый сплав - карбид кремния", получаемых жидкофазными методами

• Автор: Медведева, Светлана Вячеславна
• Шифр специальности: 05.16.01
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Москва
• Количество страниц: 197 с. : ил

Объекты исследования и исходные материалы. Исследование влияния структуры волокон карбида кремния разных производителей на процессы взаимодействия с расплавом алюминия. Построение изотермических разрезов в системе . Повышение температуры вызвано выделением скрытой теплоты кристаллизации. Б работах , представлена схема процесса пропитывания преформы чистым металлом. Кристаллизация матричного расплава может начинаться как на волокнах, так и на прессформе. В случае, когда исходный расплав был перетрет, то частично закристаллизовавшийся металл может повторно расплавиться. Данное явление наблюдается при малой толщине фронта пропитки, который может быть нестабильным и выбрасывать языки расплава, распространяющиеся в область жидкотвердой матрицы ,. В случае пропитки холодной преформы сплавом кристаллизация может привести к значительной ликвации растворенного элемента на фронте пропитки. Так в работе , приведена схема изменения состава матричного сплава вдоль направления пропитки для двойного доэвтекгического сплава.


Данное явление наблюдается при малой толщине фронта пропитки, который может быть нестабильным и выбрасывать языки расплава, распространяющиеся в область жидкотвердой матрицы ,. В случае пропитки холодной преформы сплавом кристаллизация может привести к значительной ликвации растворенного элемента на фронте пропитки. Так в работе , приведена схема изменения состава матричного сплава вдоль направления пропитки для двойного доэвтекгического сплава. Если при пропитывании происходит частичная кристаллизация сплава на волокнах, то оставшийся расплав обогащается легирующим элементом и кристаллизуется как чисто эвтектический сплав. Так же при кристаллизации на холодных волокнах происходит измельчение зерна, размер которого не превосходит среднего расстояния между волокнами, за счет высокой скорости зарождения центров кристаллизации при ускоренном охлаждении. В структуре матрицы того же КМ наблюдаются крупные зерна, образовавшиеся при повторном переплавлений см. Количественный анализ этих процессов позволяет оценить кинетику пропитывания, микроструктуру матрицы и распределение легирующих элементов ,. Кристаллизация в процессе пропитки так же влияет на деформацию преформы, так как кристаллизация матричного сплава на волокнах приводит к увеличению ее прочности . КМ, упрочненный частицами или короткими волокнами, в жидком состоянии представляет собой свободно текущую суспензию. Затем суспензию КМ заливают в литейную форму. Присутствие значительной объемной доли твердой фазы в композиционной суспензии упрочнителя, в количестве , и закристаллизовавшейся твердой фазы изменяет ее литейные свойства.
