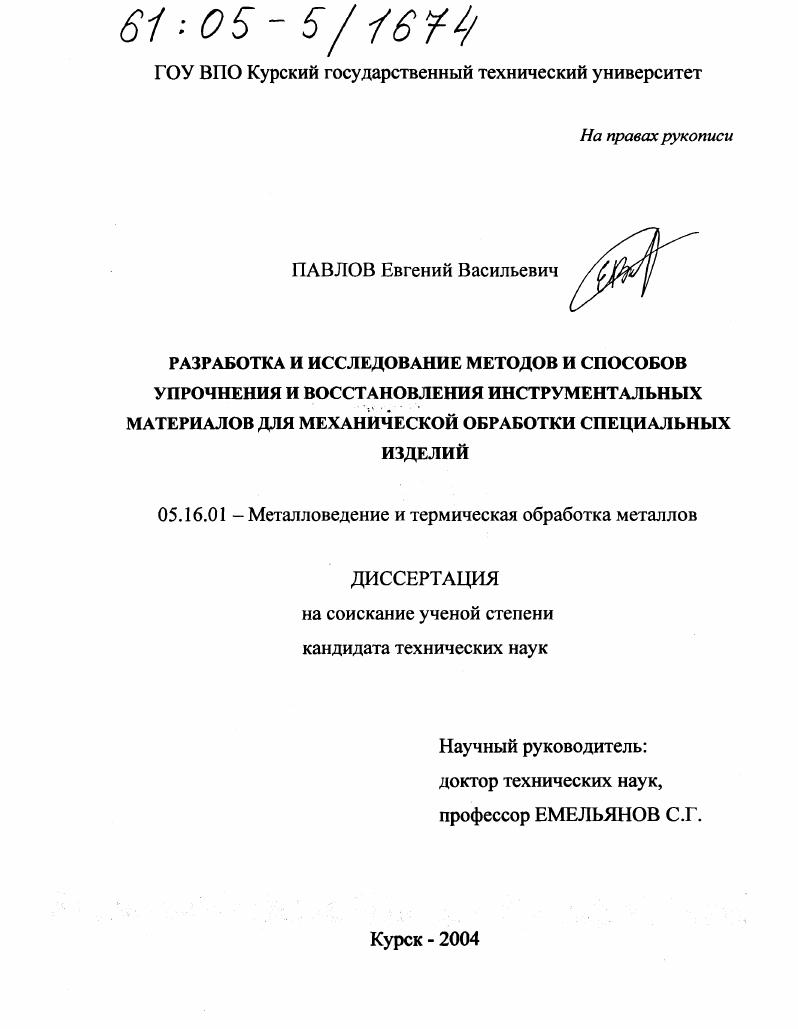

Разработка и исследование методов и способов упрочнения и восстановления инструментальных материалов для механической обработки специальных изделий

• Автор: Павлов, Евгений Васильевич
• Шифр специальности: 05.16.01
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Курск
• Количество страниц: 144 с. : ил.

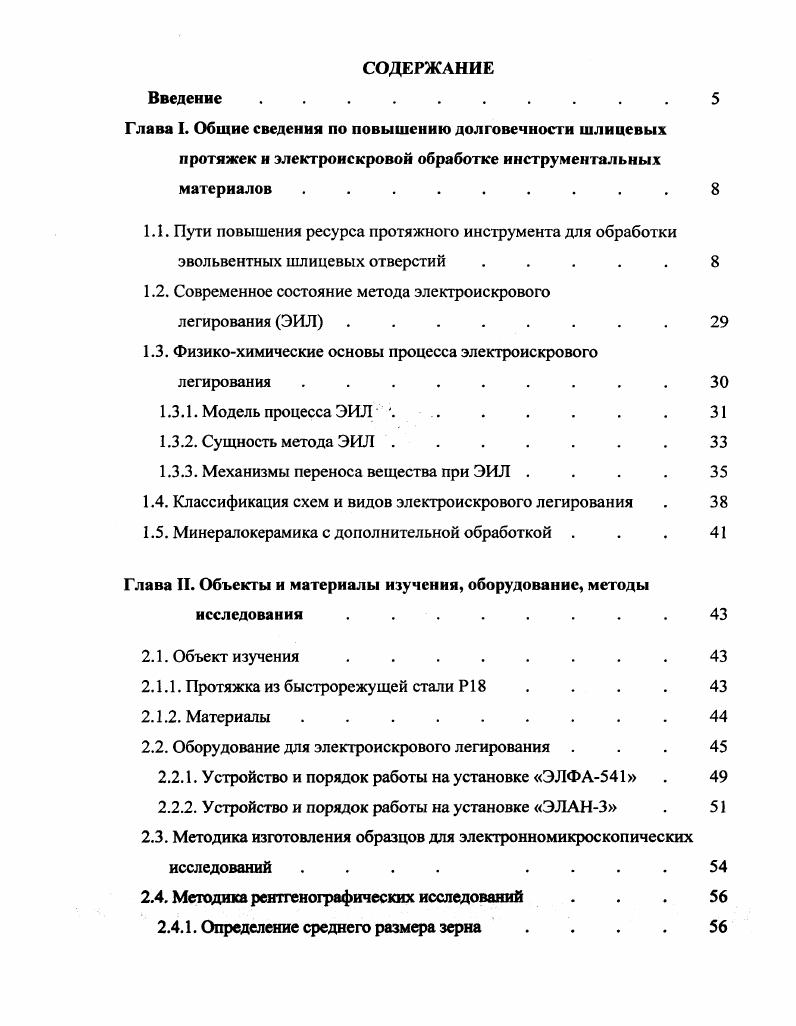

Глава I. Общие сведения по повышению долговечности шлицевых протяжек н электроискровой обработке инструментальных материалов . Пути повышения ресурса протяжного инструмента для обработки эвольвентных шлицевых отверстий . Физикохимические основы процесса электроискрового легирования . МодельпроцессаЭИЛ . Сущность метода ЭИЛ . Классификация схем и видов электроискрового легирования . Минералокерамика с дополнительной обработкой . Глава II. Протяжка из быстрорежущей стали Р . Материалы . Оборудование для электроискрового легирования . Устройство и порядок работы на установке ЭЛФА1 . Устройство и порядок работы на установке ЭЛАН3 . Методика рентгенографических исследований . Определение среднего размера зерна

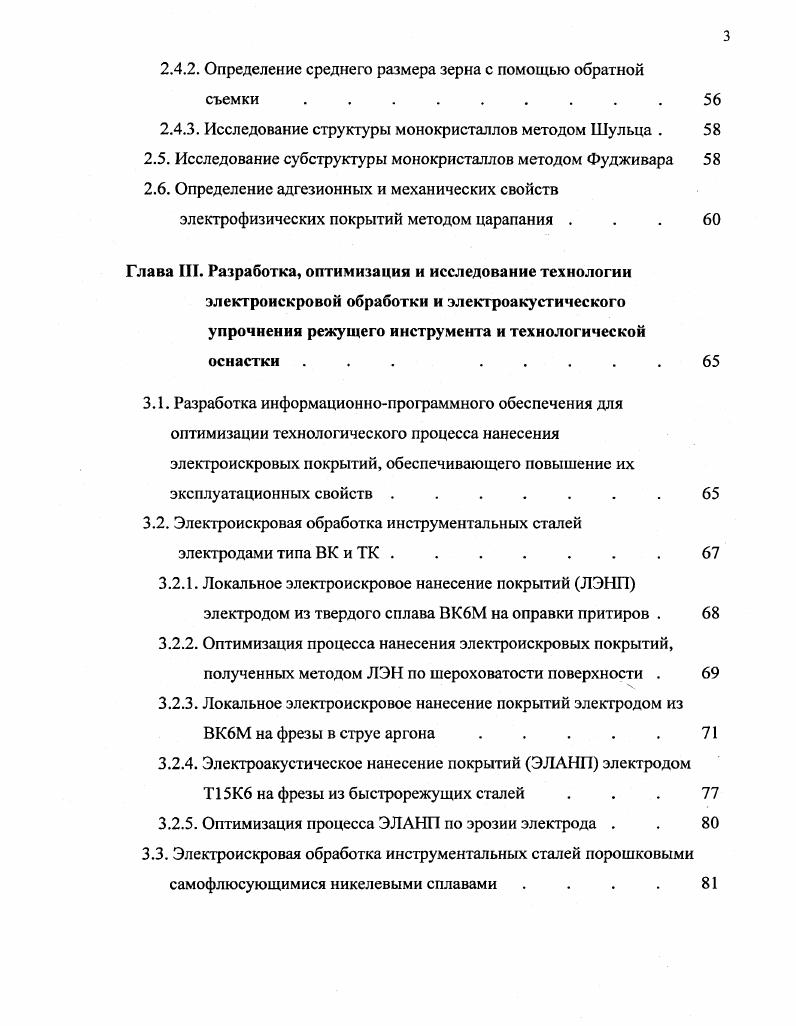

2. Определение среднего размера зерна с помощью обратной съемки . Исследование структуры монокристаллов методом Шульца . Определение адгезионных и механических свойств электрофизических покрытий методом царапания . Глава III. Разработка, оптимизация и исследование технологии электроискровой обработки и электроакустического упрочнения режущего инструмента и технологической оснастки .


Для уменьшения трения по боковым вспомогательным задним поверхностям зубьев протяжек при обработке шлицевых отверстий с эвольвентным профилем необходимо создание углов поднутрения, которое осуществляется в результате подъема задней направляющей протяжки относительно передней на некоторую величину С. Причем числовое значение данной величины должно быть максимально возможным для требуемых параметров точности и шероховатости впадин шлицев. Далее в работе 9 рассмотрен вопрос повышения точности профиля эвольвентных шлицевых протяжек за счет применения в процессе изготовления шлифовального круга с профилем, аппроксимированным по эвольвенте. Так в государственных стандартах на конструкции и размеры протяжек для шлицевых отверстий с эвольвентным профилем с центрированием по наружному диаметру ГОСТ 2 ГОСТ размеры профиля на первом шлицевом зубе определяются дугой заменяющей окружности. Однако, известно, что аппроксимация кривой по дуге окружности обладает недостаточной точностью и профиль обрабатываемого шлицевого отверстия не всегда удовлетворяет предъявляемым требованиям. В настоящее время на инструментальных заводах используется оборудование, позволяющее осуществлять правку шлифовального круга, обрабатывающего профиль шлицевых зубьев протяжки по эвольвенте. В результате можно получить более точный профиль поверхности. Поэтому требуется методическая проработка вопроса, когда в качестве исходного профиля для размеров первого шлицевого зуба используется эвольвентный профиль. В целях повышения периода стойкости шлицевых протяжек их зубья выполняют со вспомогательными углами в плане углами поднутрения.
