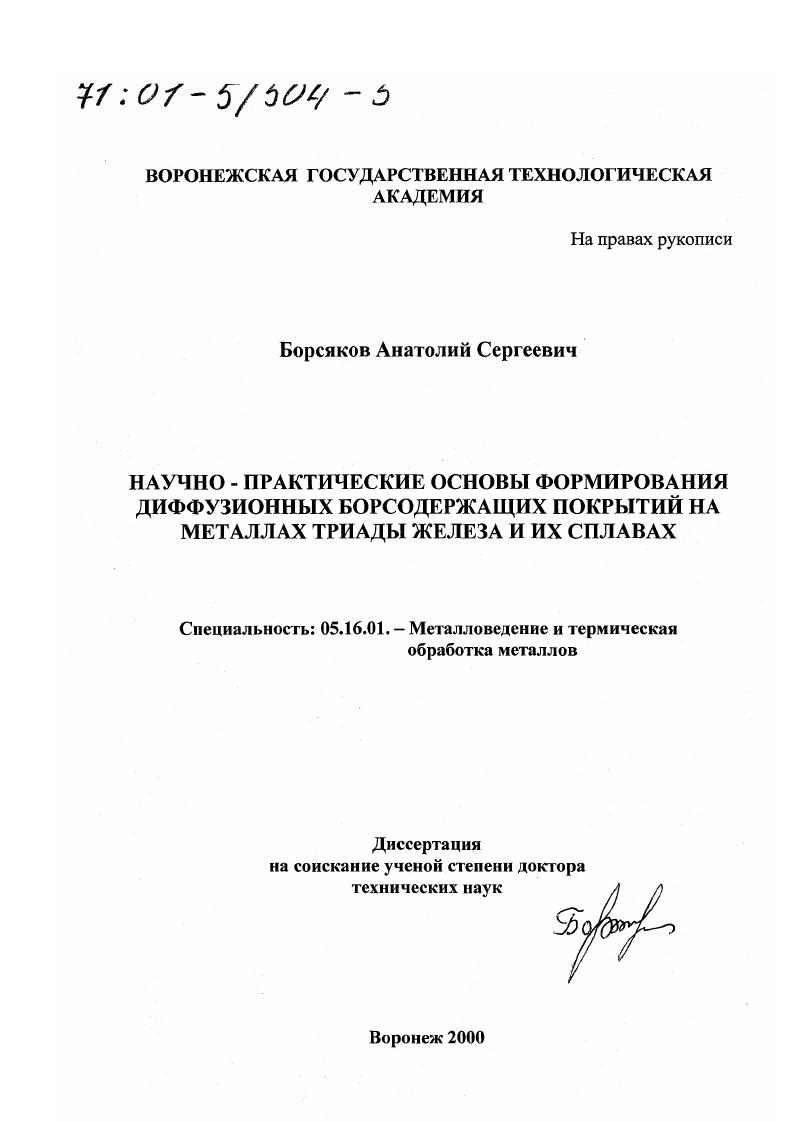

Научно-практические основы формирования диффузионных борсодержащих покрытий на металлах триады железа и их сплавах

• Автор: Борсяков, Анатолий Сергеевич
• Шифр специальности: 05.16.01
• Научная степень: Докторская
• Год защиты: 2000
• Место защиты: Воронеж
• Количество страниц: 396 с. : ил

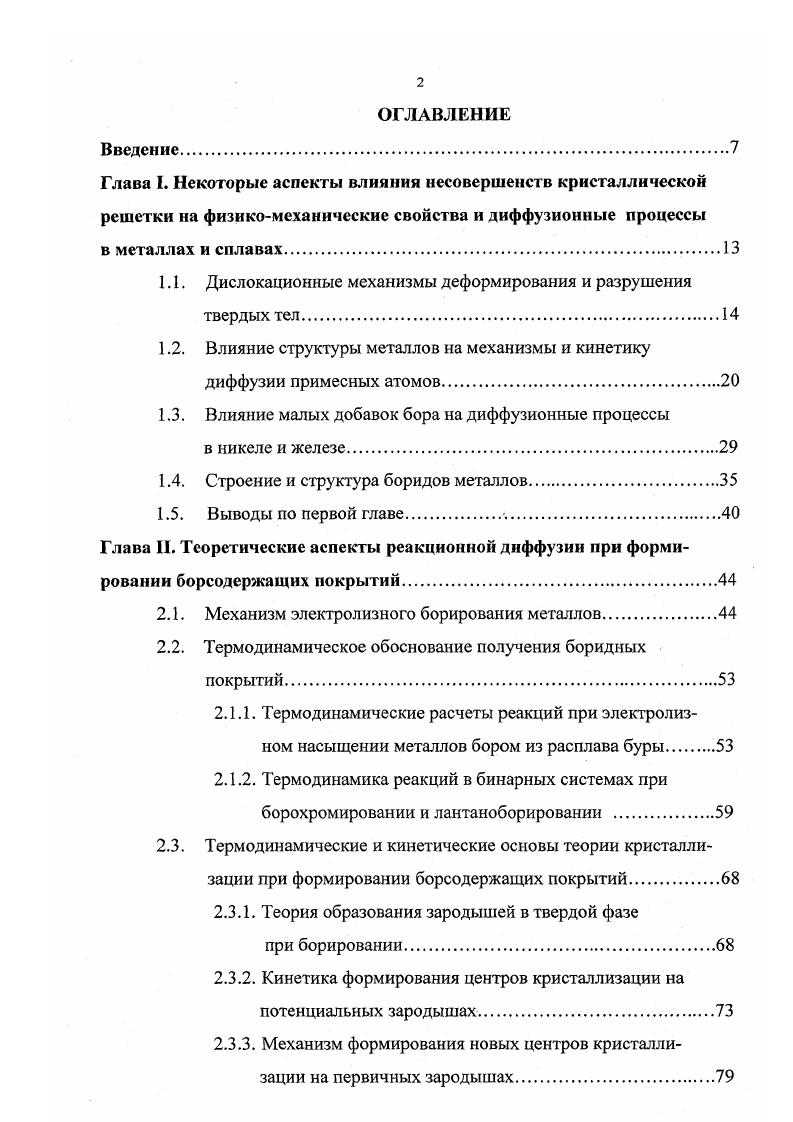

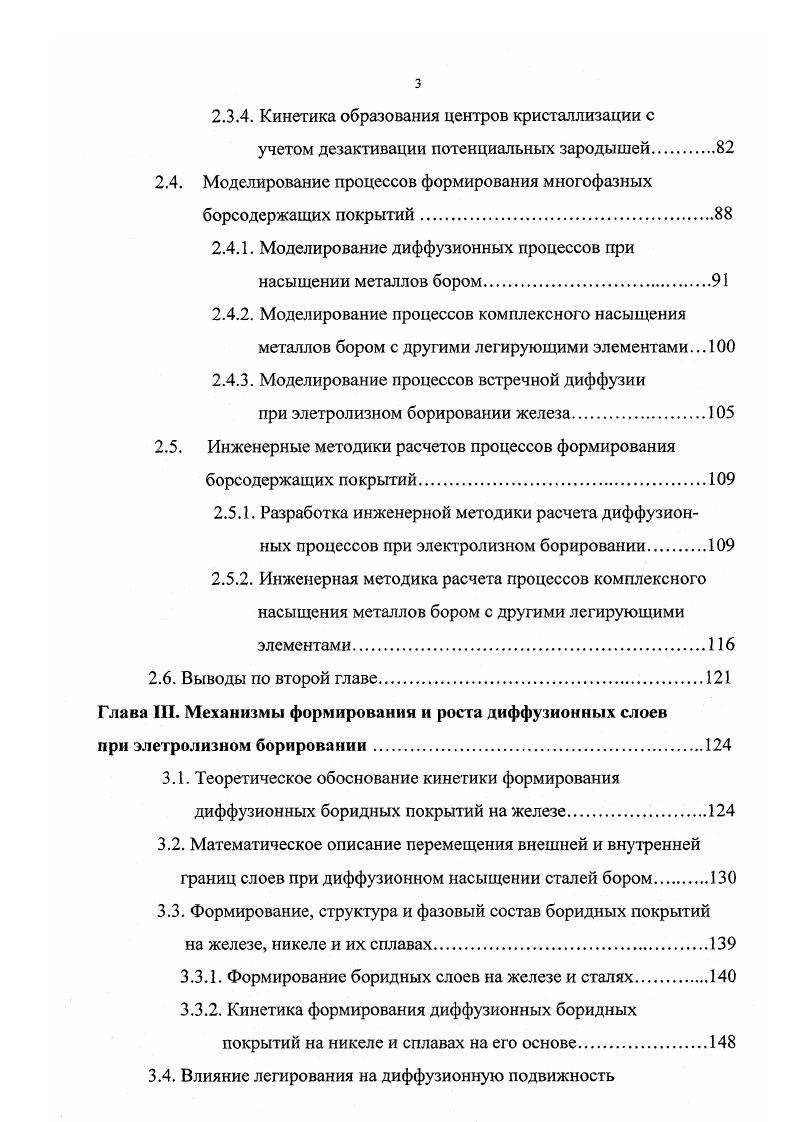

Введение. Глава I. Дислокационные механизмы деформирования и разрушения твердых тел. Влияние структуры металлов на механизмы и кинетику диффузии примесных атомов. Строение и структура боридов металлов. Выводы по первой главе. Глава II. Термодинамические и кинетические основы теории кристаллизации при формировании борсодержащих покрытий. Кинетика формирования центров кристаллизации на потенциальных зародышах. Глава III. Влияние легирования на диффузионную подвижность
бическую структуру СгВ образуют тригональные призмы ВСг6, атомы бора составляют зигзагообразные цепи вдоль оси ъ. Структура РеВ составлена сочлененными основаниями призмами РеВ цепи атомов бора ориентированы вдоль оси у. В обеих структурах координационные многогранники металлических атомов совпадают МВ7М . Рис Л . МеВ4МеВб, е кубооктаэдрические конфигурации атомов бора в боридах МеВ
Дибориды Збметаллов кристаллизуются с образованием структурного типа А1В2 . Структура представляет собой чередования по оси т графитоподобных сеток атомов бора и гексагональных планарных мотивов металлических атомов.


Структура представляет собой чередования по оси т графитоподобных сеток атомов бора и гексагональных планарных мотивов металлических атомов. Изучению системы железобор посвящено большое число работ, что обусловлено набором свойств боридов железа высокотемпературных, прочностных, магнитных. Растворимость бора в объеме всех модификаций железа крайне мала и, по сообщениям разных авторов, в зависимости от температуры изменяется в пределах 0, 0, . При этом бор образует с аБе твердые растворы замещения. Наибольший интерес здесь представляет роль бора в формировании пластичнохрупких свойств железа и его сплавов. Хорошо известно, что введение ряда легирующих примесей, обладающих малой растворимостью в матрице к числу которых принадлежит и бор может привести к их сегрегации на границах зерен, изменить характер ломкости материала по границе зерна, т. В качестве основных кристаллических фаз боридов на диаграмме состояния системы БеВ 2 выделяют фазы Ре2В и РеВ. Гемиборид железа Ре2В имеет объемноцентрированную тетрагональную структуру типа АСи а Ь 0, нм, с 0, нм, пространственная группа тст, атомы бора расположены между слоями атомов железа. Борид железа БеВ обладает орторомбической структурой с четырьмя формульными единицами в элементарной ячейке. Дискутируется вопрос о существовании двух модификаций сВ а, р . В сплавах, содержащих от до ат. БеВ и высокобористой фазой РеВ. Последняя фаза плавится по перитектической реакции и относится к производной типа внедрения от Р ромбоэдрического бора 2. У никеля известны бориды М3В, РПгВ, МВз, В. Низший борид зВ имеет структуру типа БезС.
