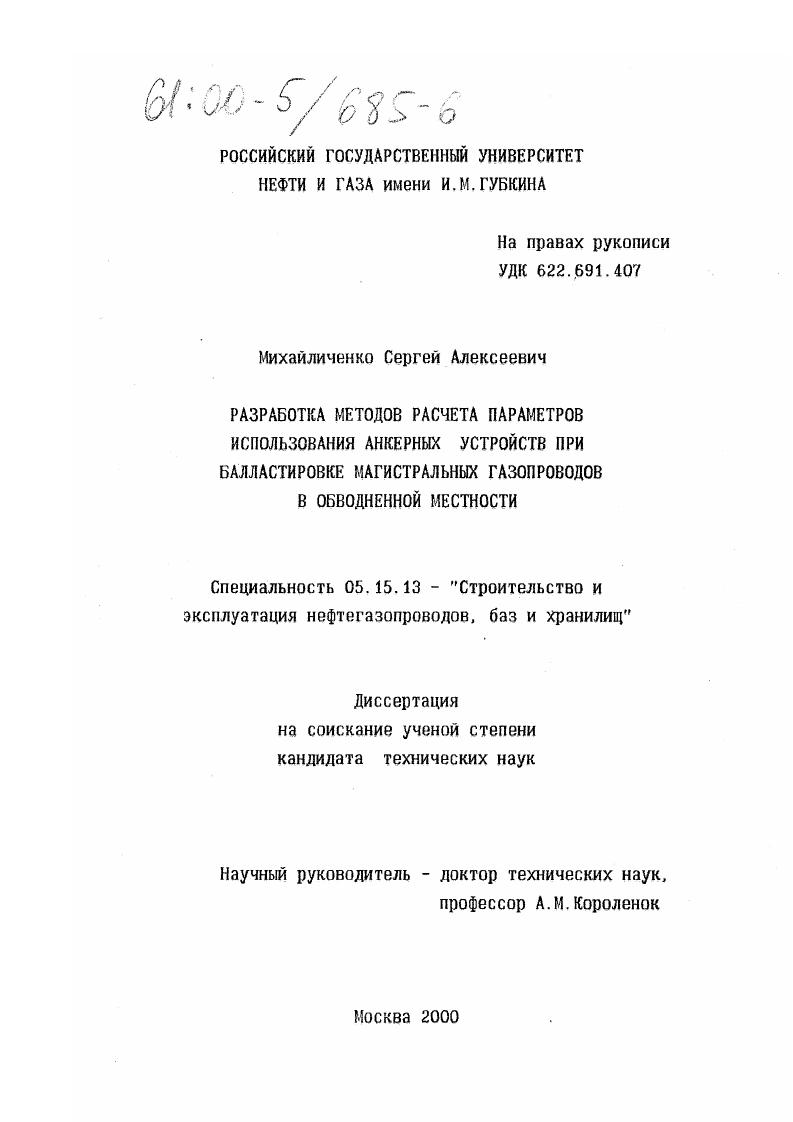

Разработка методов расчета параметров использования анкерных устройств при балластировке магистральных газопроводов в обводненной местности

• Автор: Михайличенко, Сергей Алексеевич
• Шифр специальности: 05.15.13
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 135 с. : ил.

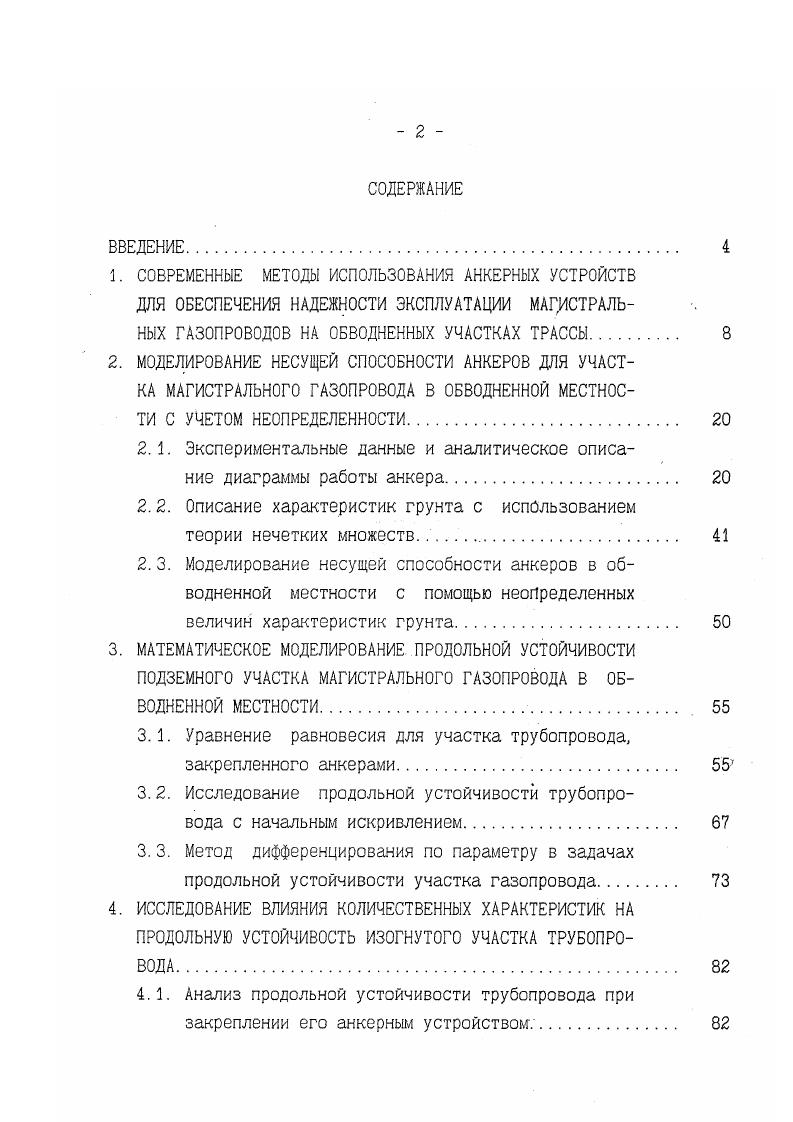

1. СОВРЕМЕННЫЕ МЕТОДЫ ИСПОЛЬЗОВАНИЯ АНКЕРНЫХ УСТРОЙСТВ ДЛЯ ОБЕСПЕЧЕНИЯ НАДЕЖНОСТИ ЭКСПЛУАТАЦИИ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ НА ОБВОДНЕННЫХ УЧАСТКАХ ТРАССЫ
2. МОДЕЛИРОВАНИЕ НЕСУЩЕЙ СПОСОБНОСТИ АНКЕРОВ ДЛЯ УЧАСТКА МАГИСТРАЛЬНОГО ГАЗОПРОВОДА В ОБВОДНЕННОЙ МЕСТНОСТИ С УЧЕТОМ НЕОПРЕДЕЛЕННОСТИ

2.1. Экспериментальные данные и аналитическое описание диаграммы работы анкера.

2. 2. Описание характеристик грунта с использованием

теории нечетких множеств

2. 3. Моделирование несущей способности анкеров в обводненной местности с помощью неопределенных величин характеристик грунта
3. МАТЕМАТИЧЕСКОЕ МОДЕЛИРОВАНИЕ ПРОДОЛЬНОЙ УСТОЙЧИВОСТИ ПОДЗЕМНОГО УЧАСТКА МАГИСТРАЛЬНОГО ГАЗОПРОВОДА В ОБВОДНЕННОЙ МЕСТНОСТИ .

3.1. Уравнение равновесия для участка трубопровода, закрепленного анкерами.

3.2. Исследование продольной устойчивости трубопровода с начальным искривлением.

3.3. Метод дифференцирования по параметру в задачах продольной устойчивости участка газопровода.
4. ИССЛЕДОВАНИЕ ВЛИЯНИЯ КОЛИЧЕСТВЕННЫХ ХАРАКТЕРИСТИК НА ПРОДОЛЬНУЮ УСТОЙЧИВОСТЬ ИЗОГНУТОГО УЧАСТКА ТРУБОПРОВОДА
4.1. Анализ продольной устойчивости трубопровода при
закреплении его анкерным устройством.

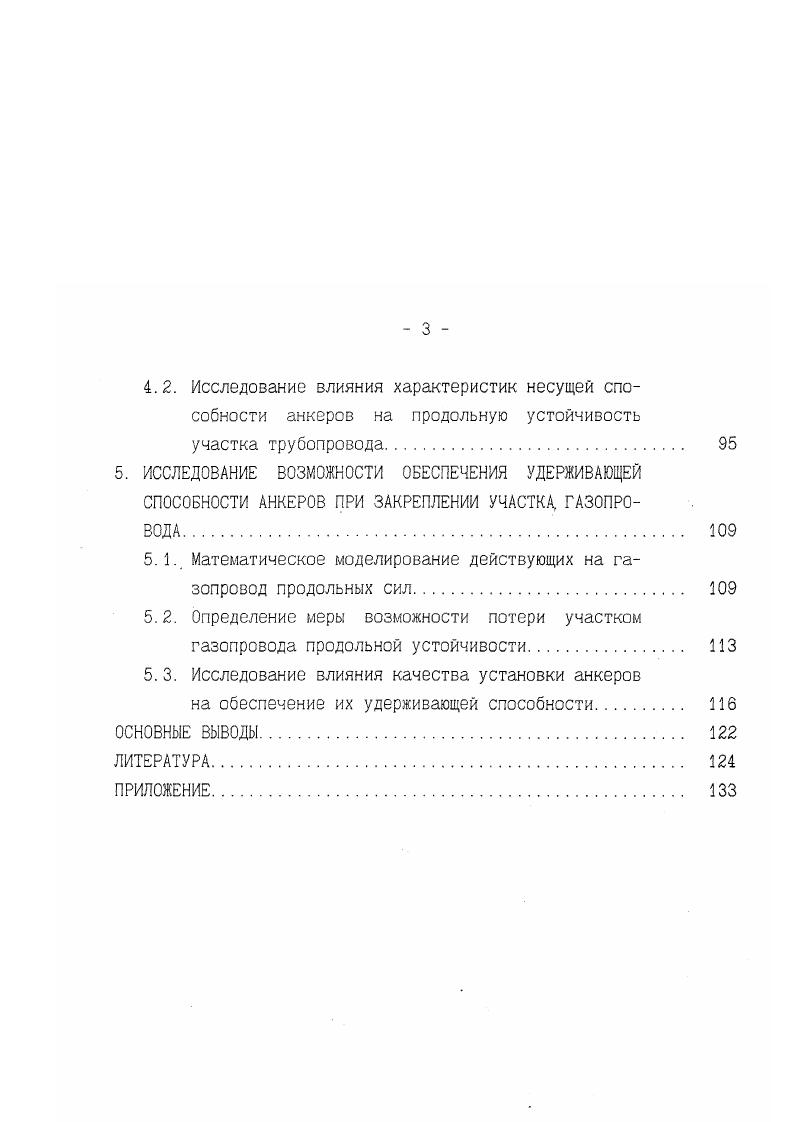

4.2. Исследование влияния характеристик несущей способности анкеров на продольную устойчивость участка трубопровода.
5. ИССЛЕДОВАНИЕ ВОЗМОЖНОСТИ ОБЕСПЕЧЕНИЯ УДЕРЖИВАЮЩЕЙ СПОСОБНОСТИ АНКЕРОВ ПРИ ЗАКРЕПЛЕНИИ УЧАСТКА ГАЗОПРОВОДА
5.1 Математическое моделирование действующих на газопровод продольных сил.
5.2. Определение меры возможности потери участком газопровода продольной устойчивости ИЗ
5. 3. Исследование влияния качества установки анкеров
на обеспечение их удерживающей способности.
ОСНОВНЫЕ ВЫВОДЫ.
ЛИТЕРАТУРА


Коэффициент надежности безопасности по грунту Кгр при определении расчетных значений угла внутреннего трения р и удельного сцепления грунта основания с вычисляется по формуле
йгр ИЛИ ЙУП , 1. Знак перед показателем точности в приведенной формуле принимается тот, который обеспечивает большую надежность рассчитываемого трубопровода, т. Коэффициент надежности безопасности по грунту Кгр при вычислении расчетных значений прочностных характеристик угла внутреннего трения и удельного сцепления устанавливается в зависимости от изменчивости этих характеристик, числа определений и значения доверительной вероятности Ц,. Доверительная вероят
ность принимается равной ап 0. В, ап 0. I и II, а1 0. III и IV 2. Таким образом, коэффициент для определения показателя точности оценки среднего значения характеристики принимает следующие значения сл0. Нормы проектирования магистральных трубопроводов требуют учета податливости анкеров в грунте при расчете прочности и устойчивости трубопровода. Дело в том, что проверку общей устойчивости в продольном направлении в плоскости наименьшей жесткости системы в СНиП 2. Икр , 1. СНиП 2. Мкр продольное критическое усилие. Величины СВ и Нкр рекомендуется определять согласно правилам строительной механики, т. ЭВМ 1,,,. Диаграмма работы анкера при больших перемещениях, используемая при расчетах, принимается в виде двух прямолинейных участков рис. Кривая определяется тремя параметрами, а именно коэффициентом сопротивления анкера са коэффициентом разгрузки ср и предельной удерживающей способностью анкера или анкерного устройства Рп.
