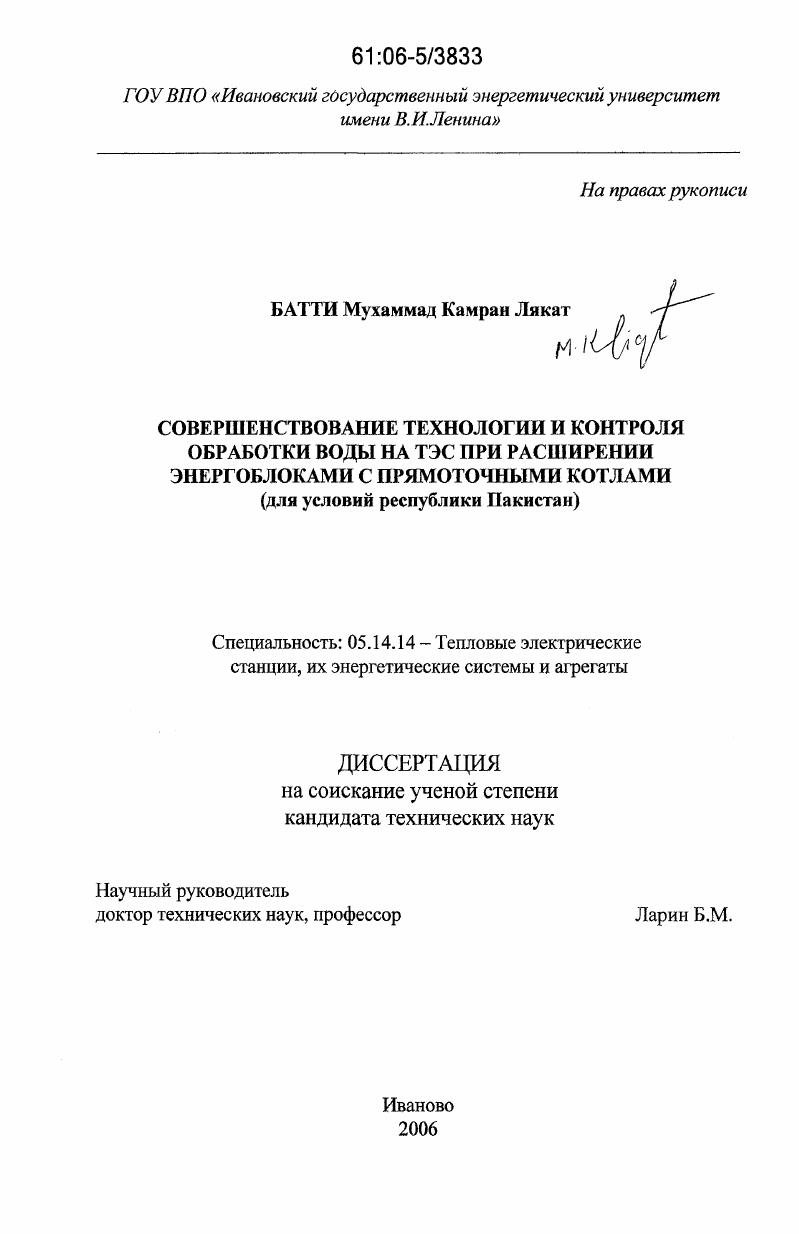

Совершенствование технологии и контроля обработки воды на ТЭС при расширении энергоблоками с прямоточными котлами : для условий республики Пакистан

• Автор: Батти, Мухаммад Камран Лякат
• Шифр специальности: 05.14.14
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Иваново
• Количество страниц: 169 с. : ил.

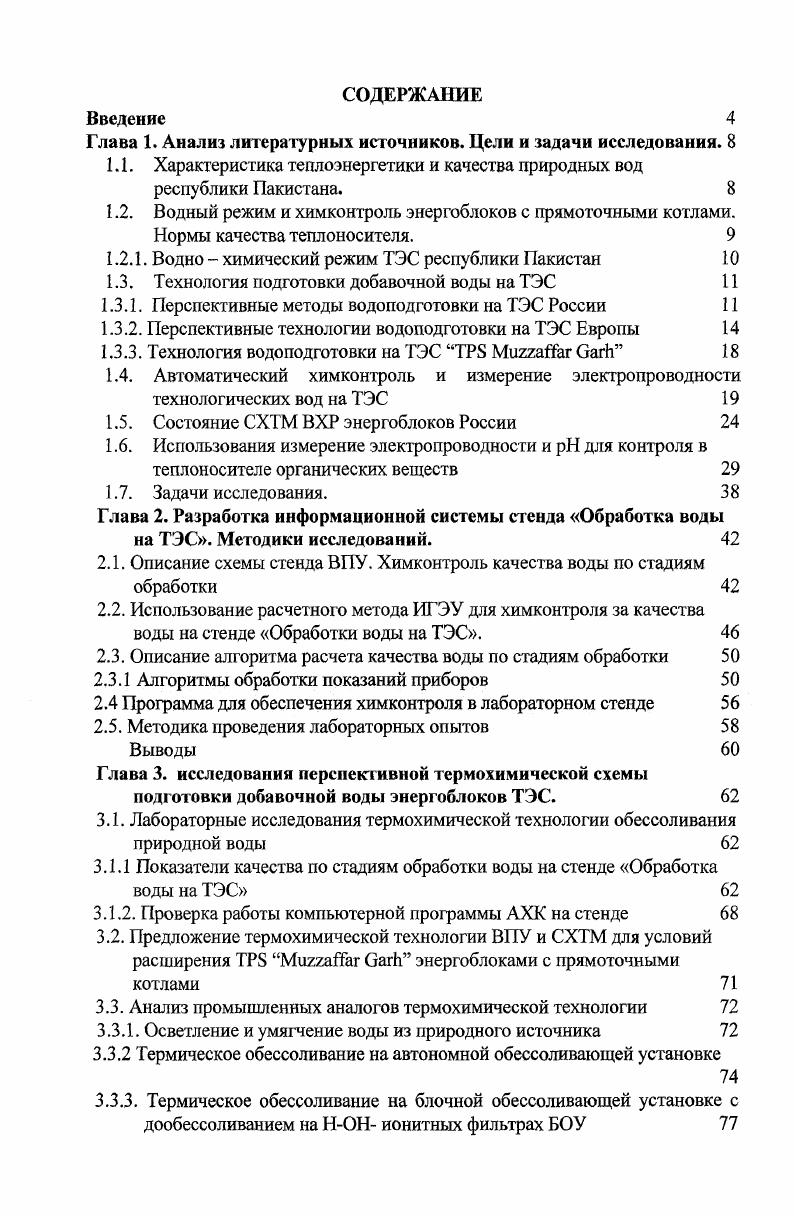

1.1. Характеристика теплоэнергетики и качества природных вод республики Пакистана.

1.2. Водный режим и химконтроль энергоблоков с прямоточными котлами. Нормы качества теплоносителя.

.2.1. Водно химический режим ТЭС республики акистан

1.3. Технология подготовки добавочной воды на ТЭС

1.3 Л. Перспективные методы водо под готовки на ТЭС России

1.3.2. Перспективные технологии водоподготовки на ТЭС Европы

1.3.3. Технология водоподготовки на ТЭС

1.4. Автоматический химконтроль и измерение электропроводности технологических вод на ТЭС

1.5. Состояние СХТМ ВХР энергоблоков России

1.6. Использования измерение электропроводности и для контроля в теплоносителе органических веществ
1.7. Задачи исследования. Глава 2. Разработка информационной системы стенда Обработка воды
на ТЭС. Методики исследований.
2.1. Описание схемы стенда ВГ1У. Химконтроль качества воды по стадиям обработки
2.2. Использование расчетного метода ИГЭУ для химконтроля за качества воды на стенде Обработки воды на ТЭС.
2.3. Описание алгоритма расчета качества воды по стадиям обработки
2.3.1 Алгоритмы обработки показаний приборов
2.4 Программа для обеспечения химконтроля в лабораторном стенде
2.5. Методика проведения лабораторных опытов
Выводы
Глава 3. исследования перспективной термохимической схемы
подготовки добавочной воды энергоблоков ТЭС.
3.1. Лабораторные исследования термохимической технологии обессоливания природной воды
3.1.1 Показатели качества по стадиям обработки воды на стенде Обработка воды на ТЭС
3.1.2. Проверка работы компьютерной программы АХК на стенде
3.2. Предложение термохимической технологии ВПУ и СХТМ для условий расширения энергоблоками с прямоточными котлами
3.3. Анализ промышленных аналогов термохимической технологии
3.3.1. Осветление и умягчение воды из природного источника
3.3.2 Термическое обессоливание на автономной обессоливающей установке
3.3.3. Термическое обессоливание на блочной обессоливающей установке с дообессоливанием на НОН ионитных фильтрах БОУ
3.4. Анализ эффективности удаления органики на МИУ Саранской ТЭЦ2
3.5. Проверка разработанной для стенда СХТМ на дистилляте МИУ Саранской ТЭЦ2
3.6. Анализ качества добавочной воды, конденсата, питательной воды и пара блока 0 МВт Пермской ГРЭС
3.7. Предложение СХТМ для разработанной схемы термохимического обессоливания природной воды
Выводы
Глава 4. Совершенствование химконтроля за ВХР энергоблока с
прямоточным котлом
4.1. Определение концентрации потенциальнокислых веществ в питательной воде прямоточного котла
4.1.1. Методика расчета концентрации потенциальных кислых веществ в питательной воде прямоточного котла по измерению электропроводности и
4.1.2. Алгоритм расчета концентрации уксусной кислоты в охлажденной пробе острого пара
4.2. Лабораторные исследования микроконцентраций минеральных и органических примесей воды на основе измерения и
4.2.1. Цель и задачи опытов
4.2.2. Описание лабораторной установки и программа опытов
4.2.3. Результаты опытов и результаты расчета
4.3. Применение методики расчета ПКВ в питательной воде и паре промышленных энергоблоках с прямоточных котлов
4.3.1. Организация химического контроля на Канаковской ГРЭС
4.3.2. Результаты химконтроля питательной воды и острого пара. Результаты расчетов ПКВ
4.4. Предложение СХТМ ВХР для энергоблоков с прямоточными котлами
Выводы
Заключение
Список литературы


Нормы качества рабочей среды для прямоточных котлов приведены в табл. В табл. АЭС с реактором типа ВВЭР2 5. Таблица 1. Таблица 1. Величина при С, ед. В условиях работы ТЭС республики Пакистан, нормы качества обессоленной воды могут быть скорректированы энергосистемой в зависимости от местных условий качества исходной воды, схемы ВПУ, типа используемых ионитов, доли обессоленной воды в балансе питательной при условии соблюдения норм качества питательной воды. Требования к качеству воды и пара в пароводяном тракте энергоблоков Пакистан представлено в табл. Как видно из табл, 1. Таблица 1. Примечание электропроводность измеряется на всех точках, но не указано нормируемое значение. Качество добавочной воды для подпитки барабанных котлов высокого давления, а также качество внутристанционных составляющих питательной воды прямоточных и барабанных котлов конденсаты регенеративных, сетевых и других подогревателей, вод дренажных баков, баков нижних точек, баков запаса конденсата и других потоков должно быть таким, чтобы обеспечивалось соблюдение норм качества питательной воды. Одним из наиболее распространенных методов обработки природных вод на ТЭС являются схемы химического обессоливания воды на ионитах 6. Рис. Данный метод основан на замене всех катионов, присутствующих в исходной воде, на ионы водорода, а анионов на гидроксилионы. В последние годы разработаны технологические схемы, включающие обработку и повторное использование сточных вод ТЭС ,. Одним из основных сторонников малоотходных технологий на базе традиционных схем химической обработки воды в России является Фейзиев Т. К. ,. На рис. Следует отметить, что на схемах рис. Ап определяется как предвключенный анионитный фильтр, загруженный высокоосновным анионитом АВ. Другие фильтры загружаются по традиционной схеме А1 низкоосновным анионитом АН, Ац анионитом АВ, Нкатионитные фильтры катионитом КУ2 кроме Н р рис. Согласно утверждений Фейзиева Г. К., схемы, приведенные на рис. Как показывает практика, эти схемы малоосуществимы ввиду их сложности, большого количества трубопроводов, арматуры, нестандартного оборудования двухпоточнопротивоточных фильтров. Реализация схем регенерации требует разделения регенерационных и отмывочных вод на отдельные потоки, например, жесткий сток и сток с остатками кислоты, высокоминерализованный и маломинерализованный стоки. Рис. Схемы химического обессоливания воды с сокращенными расходами реагентов по Фейзиеву Г. В последние годы широкое распространение получили схемы термической обработки воды, включающие обработку и повторное использование сточных вод. Принципиальная схема такой обработки воды приведена на рис. Одна из вариаций данной схемы внедрена на Саранской ТЭЦ2 . Применение в схемах ионообменного обессоливания и умягчения воды противоточных фильтров один из путей совершенствования технологии химобессоливания и обеспечения высокой степени очистки обрабатываемой воды. Основная особенность противоточной технологии заключается в том, что обрабатываемая вода и регенерационный раствор пропускается через ионитную загрузку во взаимно противоположных направлениях. При этом обрабатываемая вода перед выходом из фильтра соприкасается с глубокоотрегенерированными слоями ионита, что позволяет, с одной стороны, сохранять постоянное значение остаточной концентрации ионов в фильтрате, а с другой, получать фильтрат более высокого качества. Такая технология регенерации позволяет интенсифицировать работу оборудования, повысить эффективность использования ионитов, сократить число ступеней обработки одна ступень фильтров обеспечивает качество двух традиционных ступеней, а, следовательно, и количество оборудования снизить расход реагентов на регенерацию, уменьшить расход воды на собственные нужды и объем стоков. Однако при противоточной регенерации по схеме Нпро Апро увеличивается интенсивность регенерации и, как следствие, количество переключений, что требует высокой культуры обслуживания таких установок, надежной арматуры, средств автоматизации и контроля. Рис.
