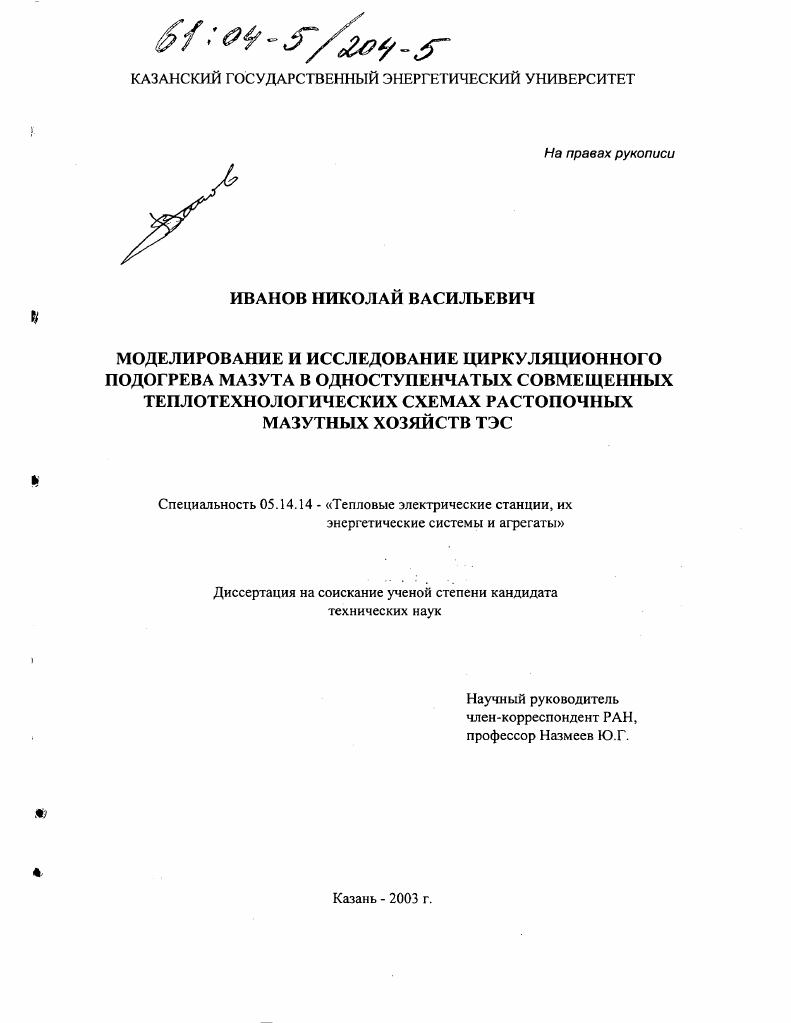

Моделирование и исследование циркуляционного подогрева мазута в одноступенчатых совмещенных теплотехнологических схемах растопочных мазутных хозяйств ТЭС

• Автор: Иванов, Николай Васильевич
• Шифр специальности: 05.14.14
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Казань
• Количество страниц: 119 с. : ил

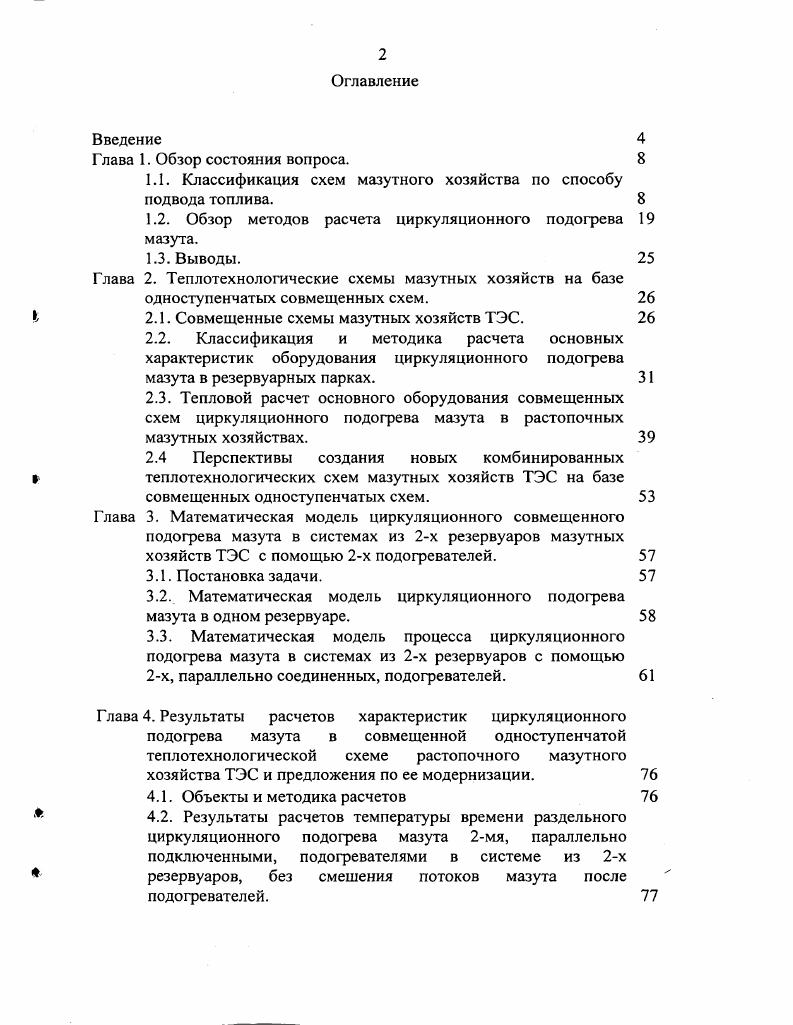

Оглавление
Введение

Глава 1. Обзор состояния вопроса.

1.1. Классификация схем мазутного хозяйства по способу подвода топлива.

1.2. Обзор методов расчета циркуляционного подогрева мазута.

1.3. Выводы. Глава 2. Теплотехнологические схемы мазутных хозяйств на базе

одноступенчатых совмещенных схем.

2.1. Совмещенные схемы мазутных хозяйств ТЭС.

2.2. Классификация и методика расчета основных характеристик оборудования циркуляционного подогрева мазута в резервуарных парках.
2.3. Тепловой расчет основного оборудования совмещенных схем циркуляционного подогрева мазута в растопочных мазутных хозяйствах.
2.4 Перспективы создания новых комбинированных теплотехнологических схем мазутных хозяйств ТЭС на базе совмещенных одноступенчатых схем.
Глава 3. Математическая модель циркуляционного совмещенного подогрева мазута в системах из 2х резервуаров мазутных хозяйств ТЭС с помощью 2х подогревателей.
3.1. Постановка задачи.
3.2. Математическая модель циркуляционного подогрева мазута в одном резервуаре.
3.3. Математическая модель процесса циркуляционного подогрева мазута в системах из 2х резервуаров с помощью 2х, параллельно соединенных, подогревателей.
Глава 4. Результаты расчетов характеристик циркуляционного подогрева мазута в совмещенной одноступенчатой теплотехнологической схеме растопочного мазутного хозяйства ТЭС и предложения по ее модернизации.
4.1. Объекты и методика расчетов
4.2. Результаты расчетов температуры времени раздельного циркуляционного подогрева мазута 2мя, параллельно подключенными, подогревателями в системе из 2х резервуаров, без смешения потоков мазута после подогревателей.
4.3. Результаты расчетов температур и времени
циркуляционного совмещенного подогрева мазута 2мя,
параллельно подключенными, подогревателями в системе из 2х резервуаров без, смешения потоков мазута после подогревателей.
4.4. Результаты расчетов температур и времени
циркуляционного совмещенного подогрева мазута 2мя,
параллельно подключенными, подогревателями в системе из 2х резервуаров, при полном смешения потоков мазута после подогревателей.
4.5. Результаты расчетов температур, расходов и времени циркуляционного совмещенного подогрева мазута 2мя,
параллельно подключенными, подогревателями в системе из 2х подогревателей, при полном смешения потоков мазута после подогревателей.
4.6 Техникоэкономический расчет модернизированной теплотехнологической совмещенной схемы растопочного мазутного хозяйства Казанской ТЭЦ2.
Заключение
Литература


Основное требование, предъявляемое к мазутным хозяйствам ТЭС, в том числе и к растопочным мазутным хозяйствам, заключается в создании условий и выборе режима, при которых будут обеспечены бесперебойная подача подогретого мазута к котлам и вместе с тем, экономичность системы. В резервуарных парках растопочных мазутных хозяйств в настоящее время наиболее широко используется циркуляционный подогрев с помощью стационарных серийных подогревателей мазута. Работа проведена в рамках выполнения гранта Министерства
образования Российской Федерации Моделирование и оптимизация режимов подогрева мазута в резервуарах хранения ТОО1. Министерства образования РФ 1. Разработка структурного и термодинамического анализа и расчета систем разветвленных многоканальных трубопроводов вязких жидкостей. Цель работы. Заключается в создании и исследовании математической модели циркуляционного раздельного и совмещенного подогрева мазута для типовой одноступенчатой теплотехнологической схемы растопочного мазутного хозяйства ТЭС, состоящей из 2х резервуаров произвольного объема и 2х, параллельно соединенных, подогревателей мазута, а также в разработке рекомендаций по совершенствованию существующих и проектированию новых теплотехнологических схем растопочных мазутных хозяйств ТЭС. Казанской ТЭЦ 2. Тепловые и электрические станции и Вспомогательное оборудование ТЭС. Личное участие. Основные результаты получены лично автором под руководством членакорреспондента РАН Назмеева Ю. Апробация работы. Основные положения работы были доложены на аспирантскомагистерских семинарах Казанского государственного энергетического университета в г. Публикации. По теме диссертации опубликовано 6 работ. Объем работы. Диссертация изложена на 9 страницах и состоит из введения, четырех глав, заключения. Работа содержит рисунка и 5 таблиц, список использованной литературы содержит наименования. ГЛАВА 1. ОБЗОР СОСТОЯНИЯ ВОПРОСА. Классификация схем мазутного хозяйства по способу подвода топлива. Мазутные хозяйства ТЭС различаются по способу подвода топлива к котлам. На тепловых электростанциях и в котельных применяются три схемы подвода жидкого топлива к форсункам тупиковая, циркуляционная и комбинированная тупиковоциркуляционная 1 рис. Рис. Классификация схем мазутных хозяйств по способу подвода топлива к котлам. Тупиковая схема применяется в настоящее время достаточно редко, в основном небольшими котельными, которые используют маловязкие мазуты марок М и М в качестве аварийного или растопочного топлива, а также котельными, потребляющими жидкое топливо в качестве основного, резервного или аварийного. При использовании данной схемы подогрев топлива производится до температуры С в расходном баке. Для того, чтобы давление мазута перед форсункой составляло не менее 0,0,МПа высота от пола котельной до низшего уровня мазута в баке должна быть не менее м. Рассмотрим типовую тупиковую схему мазутного хозяйства рис. Рис. Тупиковая схема подачи жидкого топлива. МН,МЦ,МР мазутопроводы напорные, циркуляционные и рециркуляционые. Мазут из основной емкости подается в расходную емкость 5, при этом топливо находится в холодном состоянии при прохождении топлива через того фильтры грубой очистки 9 происходит его отчистка. В расходной емкости мазут подогревается змеевиковым подогревателем 6 до температуры С. Расходные емкости должны быть установлены размещены в котельной или вне ее, вместе с тем, запрещается устанавливать расходные емкости над котлами и экономайзерами. Далее самотеком мазут поступает через фильтры грубой очистки 4 к насосам 3. Насосы подают топливо в мазутные подогреватели 2. Излишки мазута поступают в расходную емкость 5. Мазут в расходной емкости находится в подогретом состоянии. После подогревателей топливо поступает на сжигание в горелки. Последняя стадия очистки производится в фильтрах тонкой очистки I перед сжиганием. В рассматриваемой схеме предусмотрена циркуляция мазута по напорному мазутопроводу 8 к расходной емкости, это необходимо для поддержания постоянной температуры мазута в емкости.
