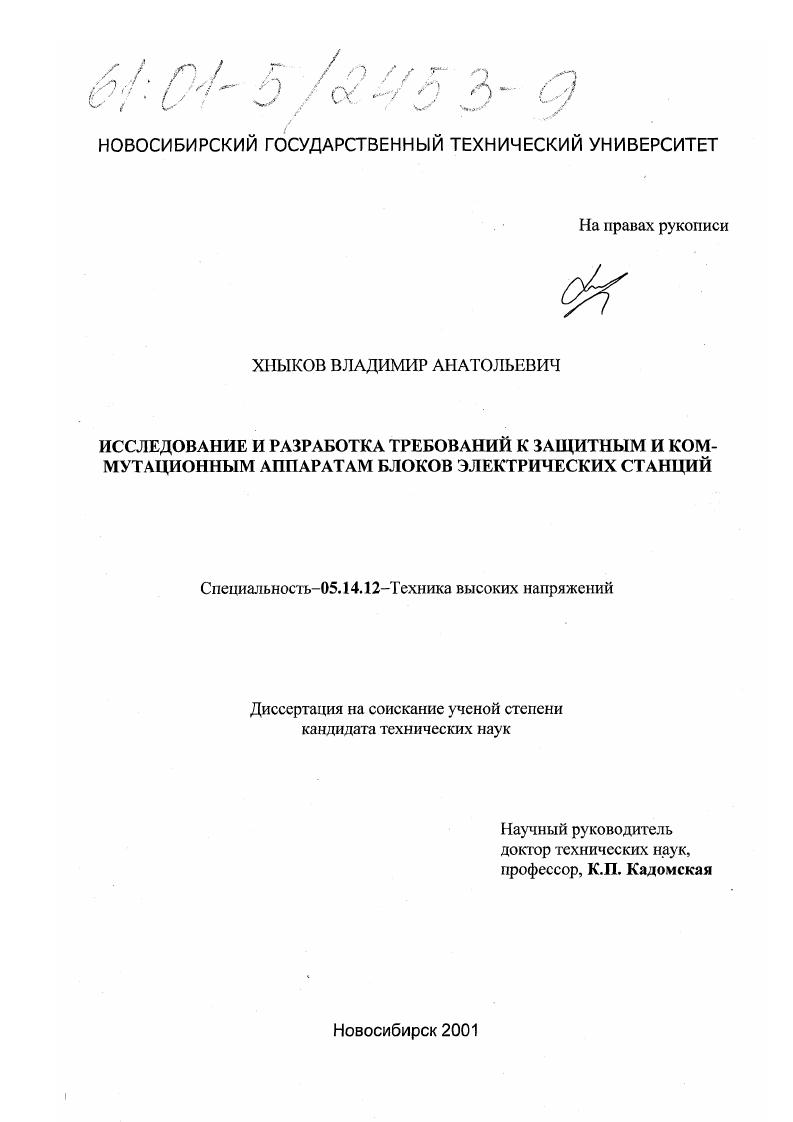

Исследование и разработка требований к защитным и коммутационным аппаратам блоков электрических станций

• Автор: Хныков, Владимир Анатольевич
• Шифр специальности: 05.14.12
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Новосибирск
• Количество страниц: 94 с.

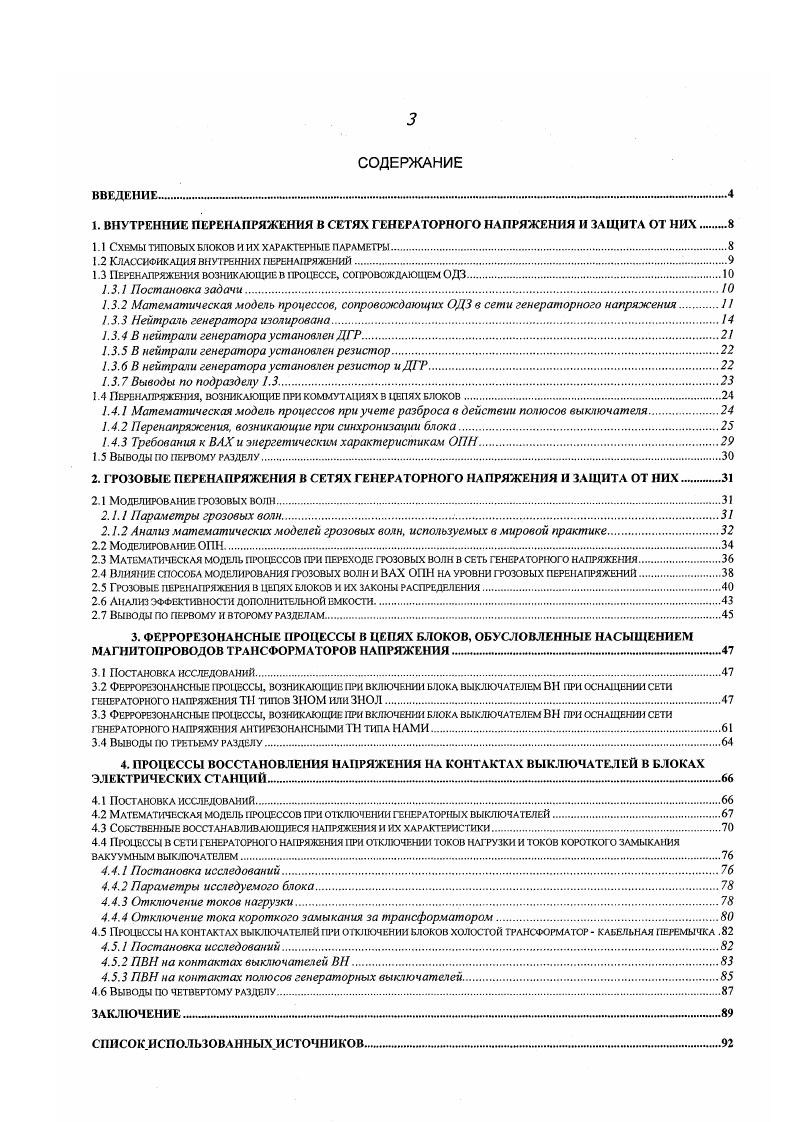

1. ВНУТРЕННИЕ ПЕРЕНАПРЯЖЕНИЯ В СЕТЯХ ГЕНЕРАТОРНОГО НАПРЯЖЕНИЯ И ЗАЩИТА ОТ НИХ

1.1 Схемы типовых блоков и их характерные параметры

1.2 Классификация внутренних перенапряжений

1.3 Перенапряжения возникающие в процессе, сопровождающем ОДЗ.

1.3.1 Постановка задачи.

1.3.2 Математическая модель процессов, сопровождающих ОДЗ в сети генераторного напряжения.

1.3.3 Нейтраль генератора изолирована.

1.3.4 В нейтрали генератора установлен ДГР

1.3.5 В нейтрали генератора установлен резистор.

1.3.6 В нейтрали генератора установлен резистор и ДГР.

1.3.7 Выводы по подразделу 1.3

1.4 Перенапряжения, возникающие при коммутациях в цепях блоков
1.4.1 Математическая модель процессов при учете разброса в действии полюсов выключателя.
1.4.2 Перенапряжения, возникающие при синхронизации блока.
1.4.3 Требования к ВАХ и энергетическим характеристикам ОПН.
1.5 Выводы по первому разделу.
2. ГРОЗОВЫЕ ПЕРЕНАПРЯЖЕНИЯ В СЕТЯХ ГЕНЕРАТОРНОГО НАПРЯЖЕНИЯ И ЗАЩИТА ОТ НИХ
2.1 Моделирование грозовых волн.
2.1.1 Параметры грозовых волн
2.1.2 Анализ математических моделей грозовых волн, используемых в мировой практике
2.2 Моделирование ОПН.
2.3 Математическая модель процессов при переходе розовых волн в сеть генераторного напряжения.
2.4 Влияние способа моделирования грозовых волн и ВАХ ОПН на уровни грозовых перенапряжений.
2.5 Грозовые перенапряжения в цепях блоков и их законы распределения
2.6 Анализ эффективности дополнительной емкости.
2.7 Выводы по первому и второму разделам
3. ФЕРРОРЕЗОНАНСНЫЕ ПРОЦЕССЫ В ЦЕПЯХ БЛОКОВ, ОБУСЛОВЛЕННЫЕ НАСЫЩЕНИЕМ МАГНИТОПРОВОДОВ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ.
3.1 Постановка исследований.
3.2 ФКРРОРЕЗОИАНСНЫЕ ПРОЦЕССЫ, ВОЗНИКАЮЩИЕ ПРИ ВКЛЮЧЕНИИ БЛОКА ВЫКЛЮЧАТЕЛЕМ ВН ПРИ ОСНАЩЕНИИ СЕТИ
генераторного напряжения ТН типов ЮМ или ЗНОЛ
3.3 ФЕРРОРЕЗОНАНСНЫЕ ПРОЦЕССЫ, ВОЗНИКАЮЩИЕ ПРИ ВКЛЮЧЕНИИ БЛОКА ВЫКЛЮЧАТЕЛЕМ ВН ПРИ ОСНАЩЕНИИ СЕТИ ГЕНЕРАТОРНОГО НАПРЯЖЕНИЯ АНТИРЕЗОНАНСНЫМИ ТН ТИПА НАМИ
3.4 ВЫВОДЫ ПО ТРЕТЬЕМУ РАЗДЕЛУ
4. ПРОЦЕССЫ ВОССТАНОВЛЕНИЯ НАПРЯЖЕНИЯ 1А КОНТАКТАХ ВЫКЛЮЧАТЕЛЕЙ В БЛОКАХ ЭЛЕКТРИЧЕСКИХ СТАНЦИЙ
4.1 Постановка исследований.
4.2 Математическая модель процессов при отключении генераторных выключателей
4.3 Собственные восстанавливающиеся напряжения и их характеристики
4.4 Процессы в сети генераторного напряжения при отключении токов нагрузки и токов короткого замыкания вакуумным выключателем
4.4.1 Постановка исаедований.
4.4.2 Параметры исследуемого блока
4.4.3 Отключение токов нагрузки.
4.4.4 Отключение тока короткого замыкания за трансформатором
4.5 Процессы на контактах выключателей при отключении клоков холостой трансформатор кабельная перемычка
4.5.1 Постановка исследований.
4.5.2 ПВНна контактах выключателей ВИ.
4.5.3 ПВН на контактах полюсов генераторных выключателей
4.6 Выводы по четвертому разделу
ЗАКЛЮЧЕНИЕи.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Анализ этих перенапряжений может выдвинуть специальные требования к процессу синхронизации, зависящему от способа заземления нейтрали генератора. Эти вопросы также рассмотрены в настоящем разделе. Феррорезонансные явления отнесены к внутренним перенапряжениям условно. В ряде коммутаций эти явления не сопровождаются перенапряжениями, однако они приводят к нарушению условий нормальной эксплуатации блока например, к ложным срабатываниям релейной защиты, отказу в срабатывании генераторных выключателей. Эти вопросы рассмотрены в третьем и четвертом разделах работы. В табл. ГОСТ . Таблица 1. Обмотки низшего напряжения трансформатора блока 4. Трансформатор СН с облегченной изоляцией 4. Трансформатор напряжения с облегченной изоляцией 5. Статорная изоляция генератора 2. В сетях с изолированной или заземленной через дугогасящий реактор ДГР нейтралью, какими являются сети генераторного напряжения, при однофазном дуговом замыкании на землю ОДЗ наблюдаются многократные зажигания и погасания перемежающейся дуги. Возникающие при этом переходные процессы приводят к появлению перенапряжений на аварийной и здоровых фазах. По данным опыта эксплуатации, кратности этих перенапряжений в большинстве случаев лежат в пределах фт, но в отдельных случаях при горении дуги в стесненных условиях и интенсивной се деионизации, могут достигать 3. Ц,Ш. Примерная осциллшрамма процесса ОДЗ при отсутствии ОПН в сети генераторного напряжения с изолированной нейтралью приведена на рис. О 0. Рис. Из приведенных на рис.
