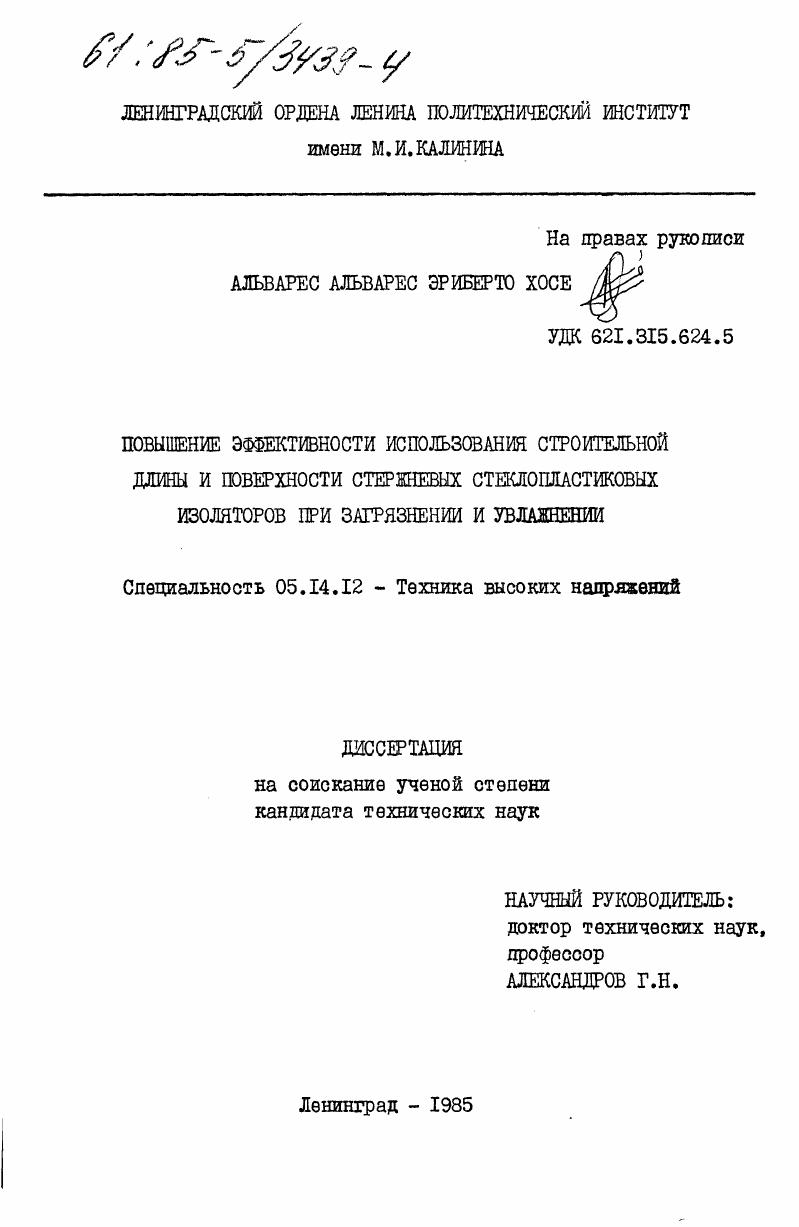

Повышение эффективности использования строительной длины и поверхности стержневых стеклопластиковых изоляторов при загрязнении и увлажнении

• Автор: Альварес Альварес, Эриберто Хосе
• Шифр специальности: 05.14.12
• Научная степень: Кандидатская
• Год защиты: 1985
• Место защиты: Ленинград
• Количество страниц: 223 c. : ил

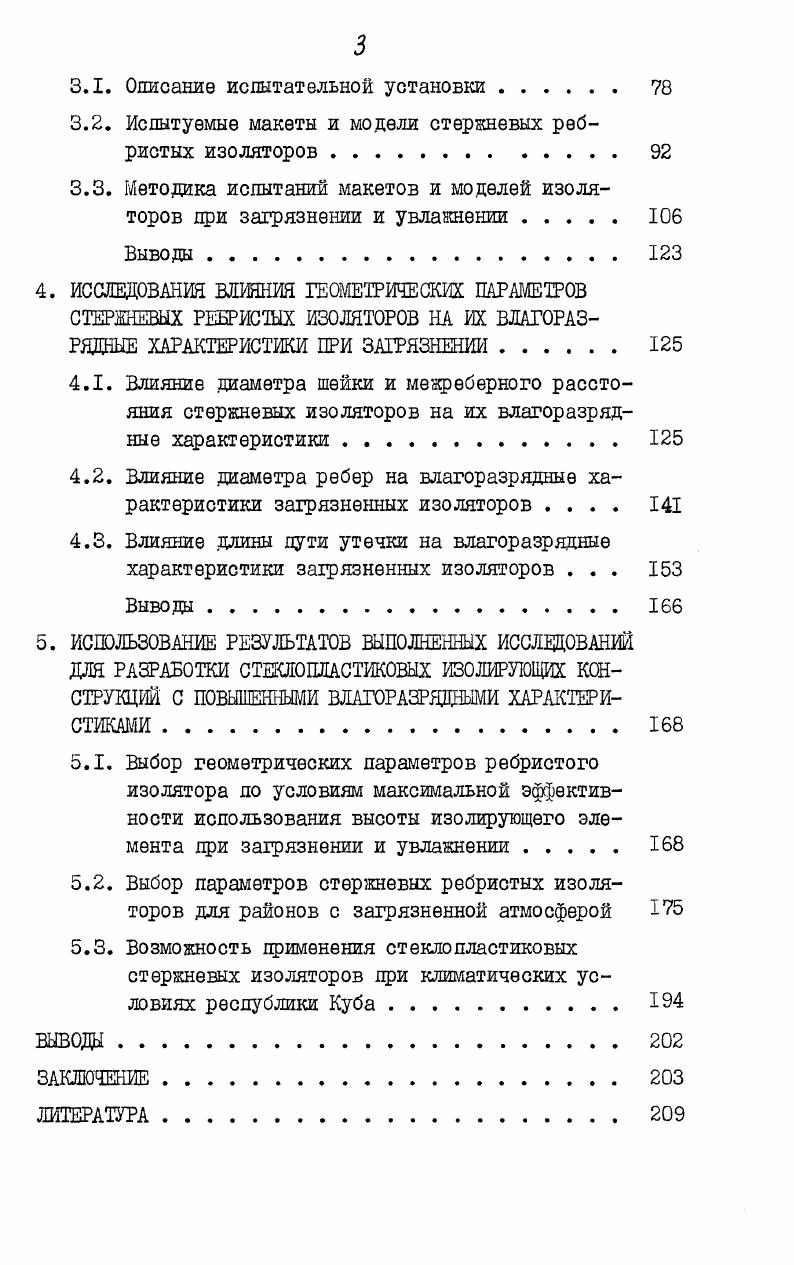

ОГЛАВЛЕНИЕ
ВВЕДШИЕ.
I. УСЛОВИЯ РАБОТЫ ИЗОЛЯЦИИ ВОЗДУШНЫХ ЛИНИИ В ЭЛЕКТРИЧЕСКИХ СЕТЯХ И ВЛИЯНИЕ ФОРШ ИЗОЛЯТОРОВ НА ИХ

ВЛАГОРАЗРЯДНЫЕ ХАРАКТЕРИСТИКИ. ОБЗОР ЛИТЕРАТУРНЫХ

ДАННЫХ И ПОСТАНОВКА ЗАДАЧИ ИССЛЕДОВАНИЙ

1.1. Условия работы изоляции в районах с загрязненной атмосферой

1.2. Теоретические исследования влагоразрядных характеристик загрязненных изоляторов
1.3. Экспериментальные исследования влияния формы изоляторов на их влагоразрядные характеристики
1.4. Климатические особенности республики Куба и их влияние на работу изоляции воздушных линий

электропередачи.

Постановка задачи исследовании .

2. АНАЛИЗ УСЛОВИЙ РАЗВИТИЕ РАЗРЯДА ВДОЛЬ ЗАГРЯЗНЕННОЙ И УВЛАЖНЕННОЙ ПОВЕРХНОСТИ СТЕРЖНЕВЫХ РЕБРИСТЫХ ИЗОЛЯТОРОВ.
2.1. Условия развития разряда вдоль увлажненной поверхности загрязненного изолятора .
2.2. Влияние процесса растекания тока от опорных точек дуги по увлажненной поверхности загрязненного изолятора на его влагоразрядные характеристики .
2.3. Оптимизация формы изоляторов по условиям максимальной эффективности использования высоты изолирующего элемента .
Выводы.
3. ИСПЫТАТЕЛЬНАЯ УСТАНОВКА И МЕТОДИКА ЭКСПЕРШЕНТАДЬНЫХ ИССЛЕДОВАНИЙ ВЛАГОРАЗРЯДНЫХ ХАРАКТЕРИСТИК ЗАГРЯЗНЕННЫХ ИЗОЛЯТОРОВ.
3.1. Описание испытательной установки
3.2. Испытуемые макеты и модели стержневых ребристых изоляторов
3.3. Методика испытаний макетов и моделей изоляторов цри загрязнении и увлажнении.
Выводы
4. ИССЛЕДОВАНИЯ ВЛИЯНИЯ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ
СТЕРЖНЕВЫХ РЕБРИСТЫХ ИЗОЛЯТОРОВ НА ИХ ВДАГОРАЗ
РЩЩЫЕ ХАРАКТЕРИСТИКИ ЕРИ ЗАГРЯЗНЕНИИ
4.1. Влияние диаметра шейки и межреберного расстояния стержневых изоляторов на их влагоразрядные характеристики
4.2. Влияние диаметра ребер на влагоразрядные характеристики загрязненных изоляторов
4.3. Влияние длины пути утечки на влагоразрядные характеристики загрязненных изоляторов . . .
Выводы.
5. ИСПОЛЬЗОВАНИЕ РЕЗУЛЬТАТОВ ВЫПОЛНЕННЫХ ИССЛЕДОВАНИЙ
ДЛЯ РАЗРАБОТКИ СТЖЛОПЛАСТИКОВЫХ ИЗОЛИРУЮЩИХ КОНСТРУКЦИЙ С ПОВЫШЕННЫМИ ВЛАГОРАЗРЯДНЫМИ ХАРАКТЕРИСТИКАМИ
5.1. Выбор геометрических параметров ребристого изолятора по условиям максимальной эффективности использования высоты изолирующего элемента цри загрязнении и увлажнении
5.2. Выбор параметров стержневых ребристых изоляторов для районов с загрязненной атмосферой
5.3. Возможность применения стеклопластиковых стержневых изоляторов при климатических условиях республики Куба
вывода
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Гп тог утечки, протекающий по поверхности изолятора, является предельным, поскольку при этом и большем токе происходит перекрытие изолятора. Равенство Гл является основой многих теоретических работ, направленных на создание математической модели, с помощью которой исследователи пытались воспроизвести влагоразрядные характеристики загрязненных изоляторов расчетным путем. Теоретические исследования влагоразрядных характеристик загрязненных изоляторов. Имеется ряд работ, посвященных математическому моделированию процессов, происходящих на увлажненной поверхности загрязненного изолятора под действием высокого нацряжения. Результаты расчетов по математической модели могут существенно облегчить экспериментальные исследования при оптимизации конфигурации поверхности изоляторов с целью повышения их влагоразрядных характеристик при загрязнении. Однако следует отметить, что разрядное напряжение загрязненных изоляторов является статистической величиной, характеризующейся большим разбросом, и поэтому результаты теоретических расчетов при помощи математической модели необходимо проверять лабораторными и полевыми испытаниями 4б . Цроцесс развития разряда вдоль увлажненной поверхности загрязненного изолятора очень сложен, причем создание математической модели возможно только с некоторыми упрощениями. Так при теоретических расчетах обычно принимаются следующие допущения распределение слоя загрязнения на поверхности изолятора равномерно изменение поверхностной проводимости за счет тепловых процессов и неравномерного увлажнения незначительно параметры источника напряжения не оказывают влияния на процесс развития разряда между краями одной подсушенной кольцевой зоны может существовать только одна . При моделировании процесса развития разряда по увлажненной поверхности загрязненного изолятора исследователи учитывают в качестве важнейших факторов условия возникновения и существования электрической дужки между двумя опорными точками на краях подсушенной кольцевой зоны и критерии распространения дуги вдоль поверхности изолятора. Л А I , 1. А и П достоянные статической характеристики дуги. Дифференцируя 1. Отсюда следует, что критическая длина дуги составляет
