Исследование и разработка требований к токовым и энергетическим характеристикам ограничителей перенапряжений, устанавливаемых на опорах воздушных линий высокого напряжения

• Автор: Рейхердт, Андрей Александрович
• Шифр специальности: 05.14.12
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Новосибирск
• Количество страниц: 148 с. : ил.

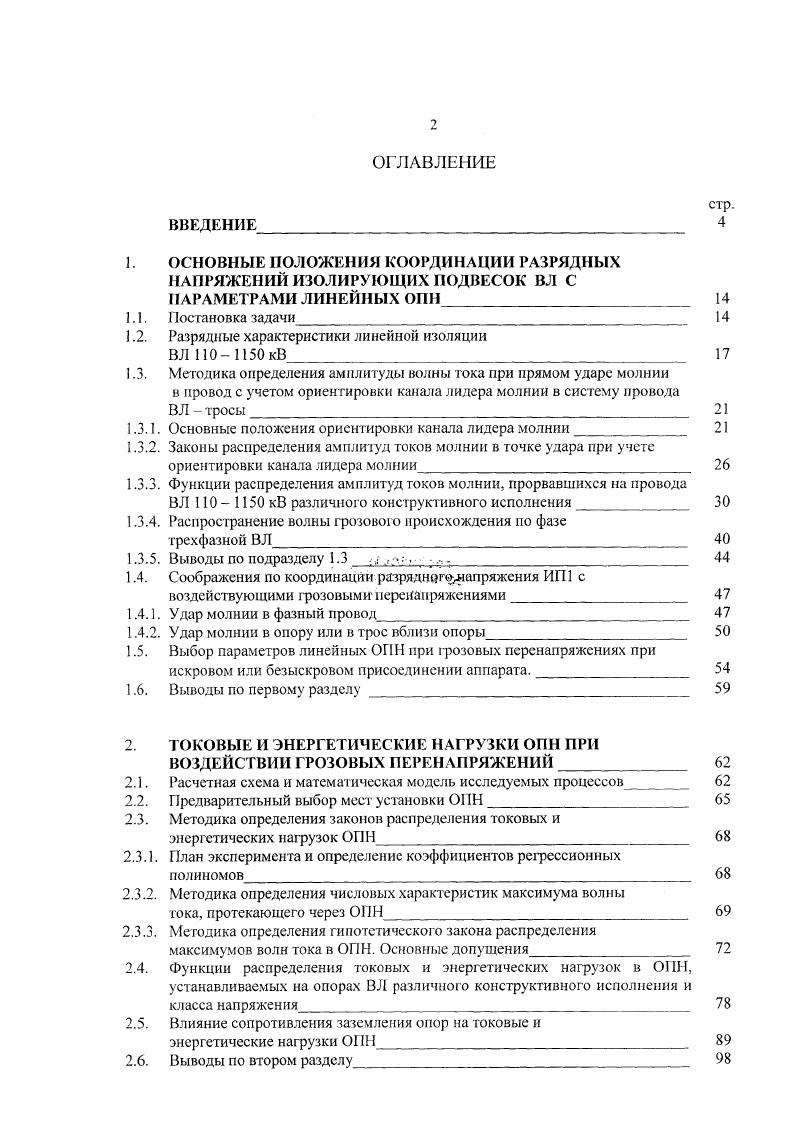

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ КООРДИНАЦИИ РАЗРЯДНЫХ НАПРЯЖЕНИЙ ИЗОЛИРУЮЩИХ ПОДВЕСОК ВЛ С ПАРАМЕТРАМИ ЛИНЕЙНЫХ ОПН

1.1. Постановка задачи

1.2. Разрядные характеристики линейной изоляции

ВЛ 0 кВ

1.3. Методика определения амплитуды волны тока при прямом ударе молнии

в провод с учетом ориентировки канала лидера молнии в систему провода ВЛ тросы

1.3.1. Основные положения ориентировки канала лидера молнии

1.3.2. Законы распределения амплитуд токов молнии в точке удара при учете ориентировки канала лидера молнии

1.3.3. Функции распределения амплитуд токов молнии, прорвавшихся на провода

ВЛ 0 кВ различного конструктивного исполнения

1.3.4. Распространение волны грозового происхождения по фазе

трехфазной ВЛ
1.3.5. Выводы по подразделу 1.3
1.4. Соображения по координации разряди о гол ап р я же н и я ИП1 с
воздействующими грозовыми перенапряжениями
1.4.1. Удар молнии в фазный провод
1.4.2. Удар молнии в опору или в трос вблизи опоры
1.5. Выбор параметров линейных ОПН при 1розовых перенапряжениях при искровом или безыскровом присоединении аппарата.
1.6. Выводы по первому разделу
2. ТОКОВЫЕ И ЭНЕРГЕТИЧЕСКИЕ НАГРУЗКИ ОПН ПРИ
ВОЗДЕЙСТВИИ ГРОЗОВЫХ ПЕРЕНАПРЯЖЕНИЙ
2.1. Расчетная схема и математическая модель исследуемых процессов
2.2. Предварительный выбор мест установки ОНН
2.3. Методика определения законов распределения токовых и
энергетических нагрузок ОГИ
2.3.1. План эксперимента и определение коэффициентов регрессионных
полиномов
2.3.2. Методика определения числовых характеристик максимума волны
тока, протекающего через ОПН
2.3.3. Методика определения гипотетическою закона распределения
максимумов волн тока в ОГН. Основные допущения
2.4. Функции распределения токовых и энергетических нагрузок в ОНИ,
устанавливаемых на опорах В Л различного конструктивного исполнения и класса напряжения
2.5. Влияние сопротивления заземления опор на токовые и
энергетические нагрузки III
2.6. Выводы по втором разделу

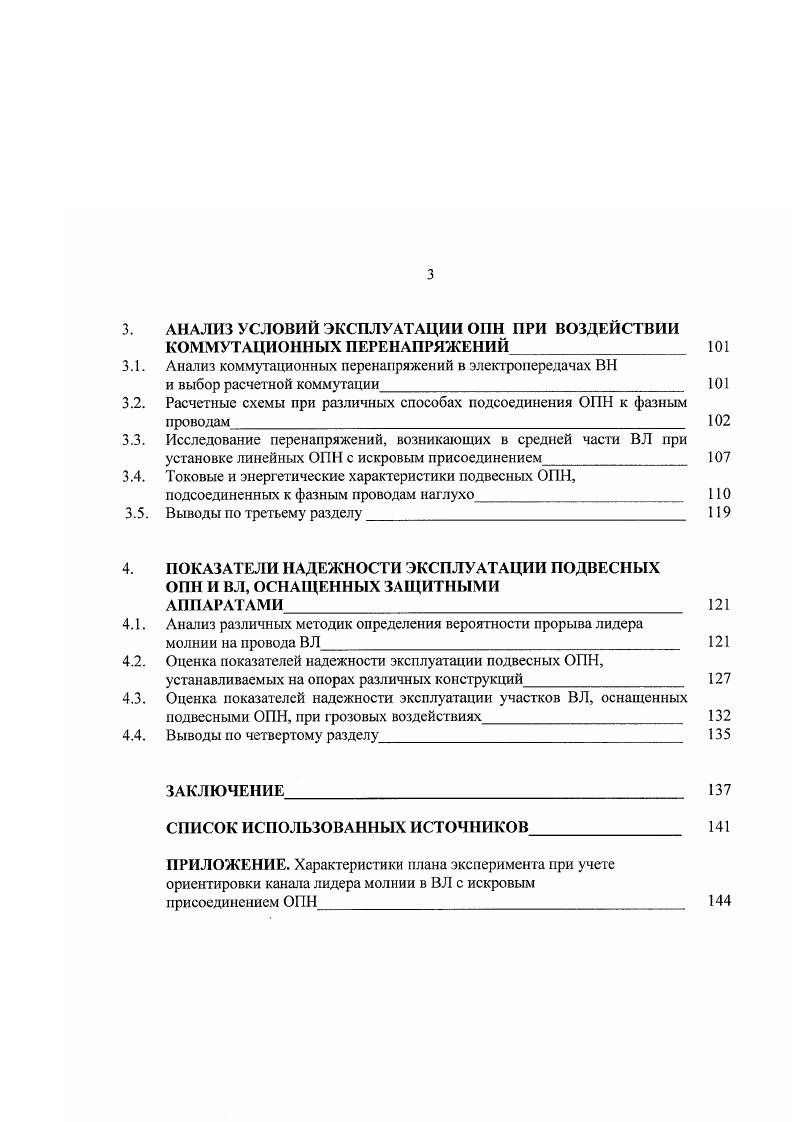

3. АНАЛИЗ УСЛОВИЙ ЭКСПЛУАТАЦИИ ОПН ПРИ ВОЗДЕЙСТВИИ КОММУТАЦИОННЫХ ПЕРЕНАПРЯЖЕНИЙ
3.1. Анализ коммутационных перенапряжений в электропередачах ВН и выбор расчетной коммутации
3.2. Расчетные схемы при различных способах подсоединения 1 к фазным
проводам
3.3. Исследование перенапряжений, возникающих в средней части ВЛ при установке линейных ОПН с искровым присоединением
3.4. Токовые и энергетические характеристики подвесных ОПН,
подсоединенных к фазным проводам наглухо
3.5. Выводы по третьему разделу
4. ПОКАЗАТЕЛИ НАДЕЖНОСТИ ЭКСПЛУАТАЦИИ ПОДВЕСНЫХ ОПН И ВЛ, ОСНАЩЕННЫХ ЗАЩИТНЫМИ АППАРАТАМИ
4.1. Анализ различных методик определения вероятности прорыва лидера
молнии на провода ВЛ
4.2. Оценка показателей надежности эксплуатации подвесных ОПН,
устанавливаемых на опорах различных конструкций
4.3. Оценка показателей надежности эксплуатации участков ВЛ, оснащенных
подвесными ОПН, при грозовых воздействиях
4.4. Выводы по четвертому разделу
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Общие рекомендации по повышению надежности эксплуатации ВЛ при установке подвесных ОПН и снижению токовых нагрузок в этих защитных аппаратах. Для повышения надежности эксплуатации линейной изоляции линий электропередач при грозовых поражениях аппарат типа ОПН может размещаться на опорах ВЛ по всей длине защищаемого участка. При этом возможны два способа присоединения подвесного ОПН к проводу через последовательный искровой промежуток и наглухо без воздушною промежутка. В первом случае необходимо выбрать пробивные напряжения искровых промежутков, а также выбрать параметры ВАХ ОПН, исходя из требуемого ограничения грозовых перенапряжений. При безыскровом присоединении подвесного аппарата следует также сформулировать требования к ВАХ ОПН и их энергетическим характеристикам не только при грозовых воздействиях, но и при коммутациях на ВЛ, а также в нормальном эксплуатационном режиме. В предложенной в 2 конструкции ОПН подвешен непосредственно на опоре и отделен от провода с помощью открытого искрового промежутка ИП1 рис. При этом, параллельно гирлянде изоляторов также установлен искровой промежуток ИГО. Этот промежуток является резервным, шунтирующим изолирующую подвеску в случае отказа в срабатывании ИП1 или при превышении остающимся напряжением на ОПН разрядного напряжения изолирующей подвески. ОПН. Это требование достигается как формами электродов, так и размерами промежутков длина промежутка ИП1 составляет примерно . ОПН в режиме протекания через него тока не должно приводить к срабатыванию промежутка ИП2.
