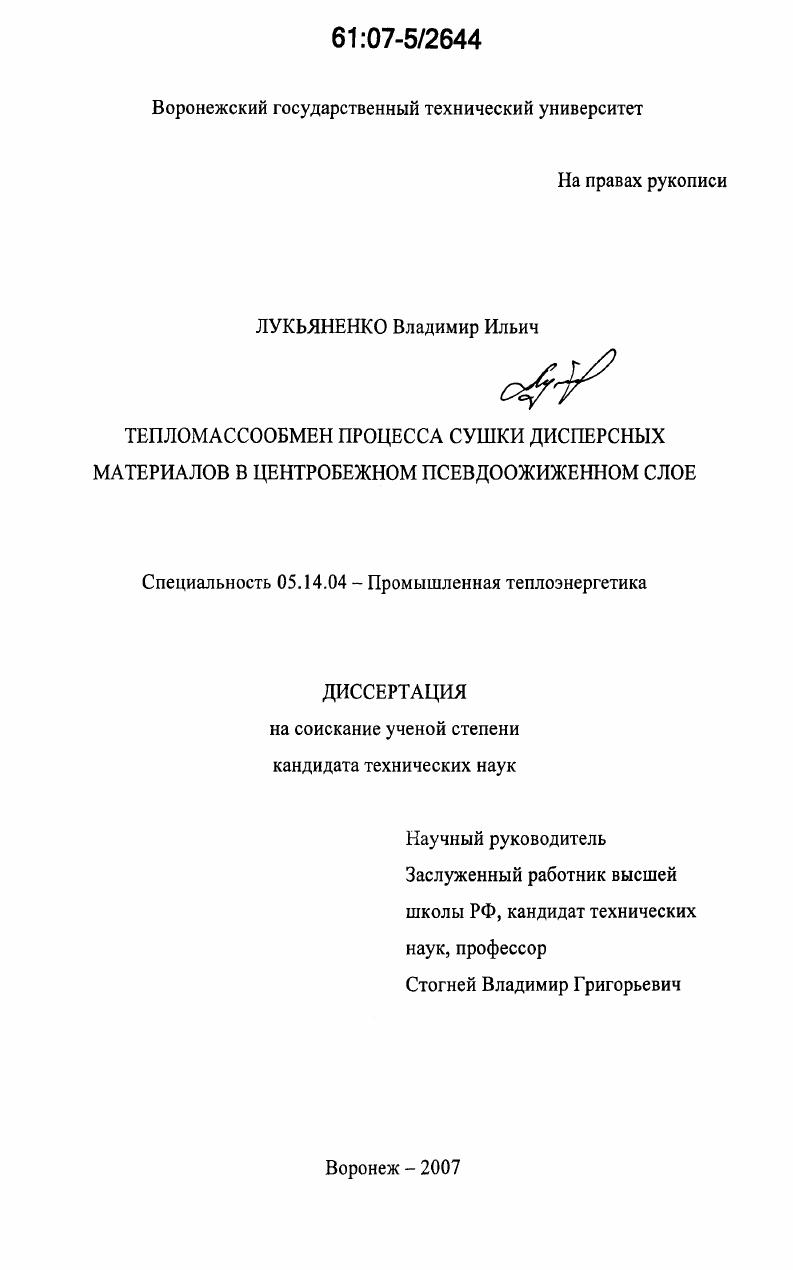

Тепломассообмен процесса сушки дисперсных материалов в центробежном псевдоожиженном слое

• Автор: Лукьяненко, Владимир Ильич
• Шифр специальности: 05.14.04
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Воронеж
• Количество страниц: 177 с. : ил.

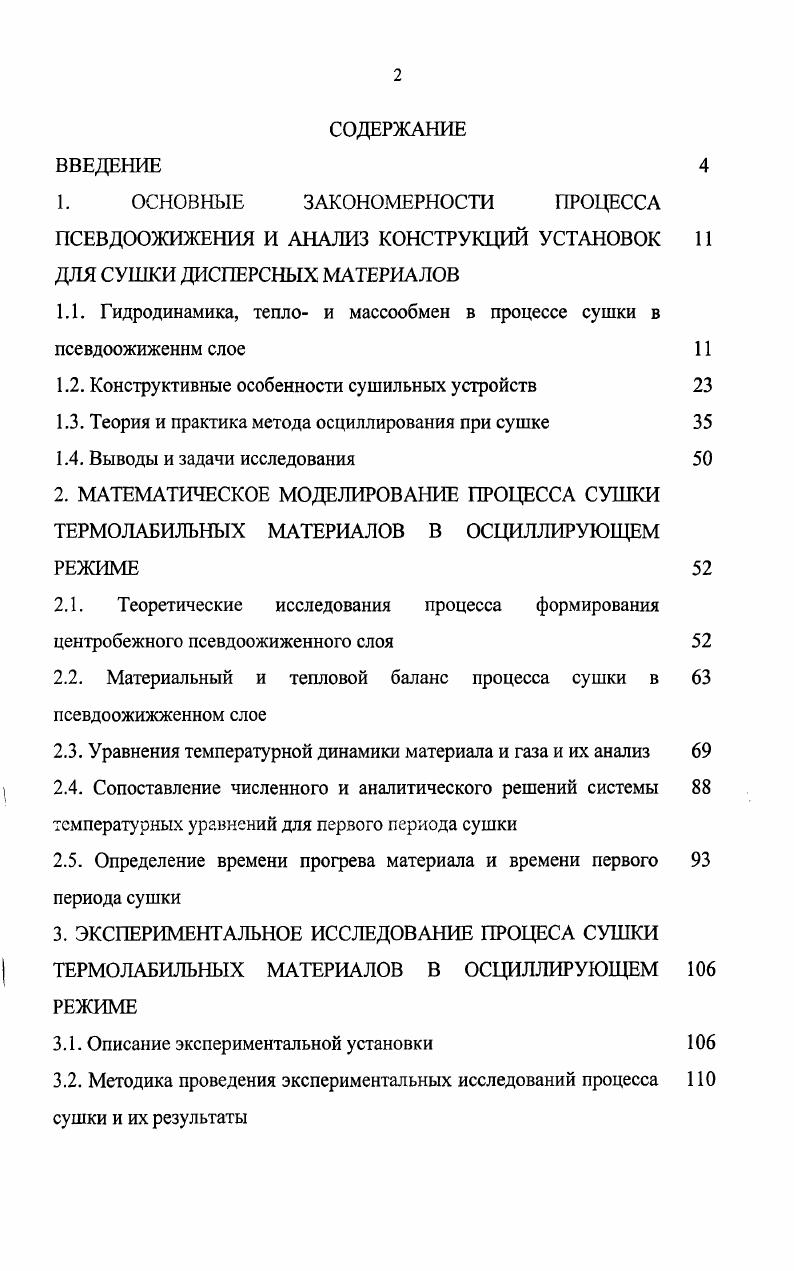

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. ОС ЮВНЫЕ З АКОНОМЕРЮСТИ ПРОЦЕССА

ПСЕВДООЖИЖЕНИЯ И АНАЛИЗ КОНСТРУКЦИЙ УСТАНОВОК

ДЛЯ СУШКИ ДИСПЕРСНЫХ МАТЕРИАЛОВ

1.1. Гидродинамика, тепло и массообмен в процессе сушки в псевдоожиженнм слое

1.2. Конструктивные особенности сушильных устройств

1.3. Теория и практика метода осциллирования при сушке

1.4. Выводы и задачи исследования

2. МАТЕМАТИЧЕСКОЕ МОДЕЛИРОВАНИЕ ПРОЦЕССА СУШКИ ТЕРМОЛАБИЛЬНЫХ МАТЕРИАЛОВ В ОСЦИЛЛИРУЮЩЕМ
РЕЖИМЕ
2.1. Теоретические исследования процесса формирования
центробежного псевдоожиженного слоя
2.2. Материальный и тепловой баланс процесса сушки в псевдоожижженном слое
2.3. Уравнения температурной динамики материала и газа и их анализ
2.4. Сопоставление численного и аналитического решений системы температурных уравнений для первого периода сушки
2.5. Определение времени прогрева материала и времени первого периода сушки
3. ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ ПРОЦЕСА СУШКИ ТЕРМОЛАБИЛЬНЫХ МАТЕРИАЛОВ В ОСЦИЛЛИРУЮЩЕМ
3.1. Описание экспериментальной установки
3.2. Методика проведения экспериментальных исследований процесса 0 сушки и их результаты
3.3. Экспериментальное исследование гидродинамики и межфазного теплообмена центробежного слоя

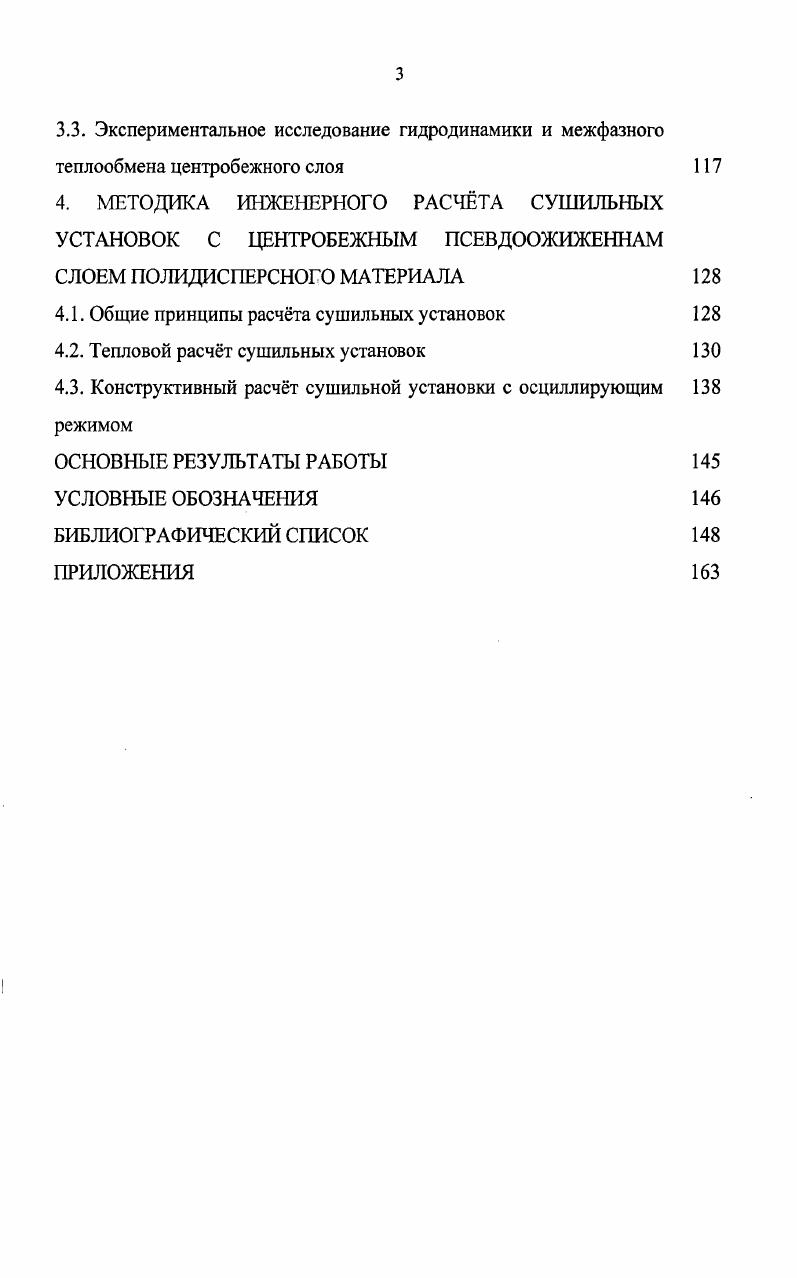

4. МЕТОДИКА ИНЖЕНЕРНОГО РАСЧТА СУШИЛЬНЫХ УСТАНОВОК С ЦЕНТРОБЕЖНЫМ ПСЕВДООЖИЖЕННАМ СЛОЕМ ПОЛИДИСПЕРСНОГО МАТЕРИАЛА
4.1. Общие принципы расчта сушильных установок
4.2. Тепловой расчт сушильных установок
4.3. Конструктивный расчт сушильной установки с осциллирующим 8 режимом
ОСНОВНЫЕ РЕЗУЛЬТАТЫ РАБОТЫ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ПРИЛОЖЕНИЯ
ВВЕДЕНИЕ
