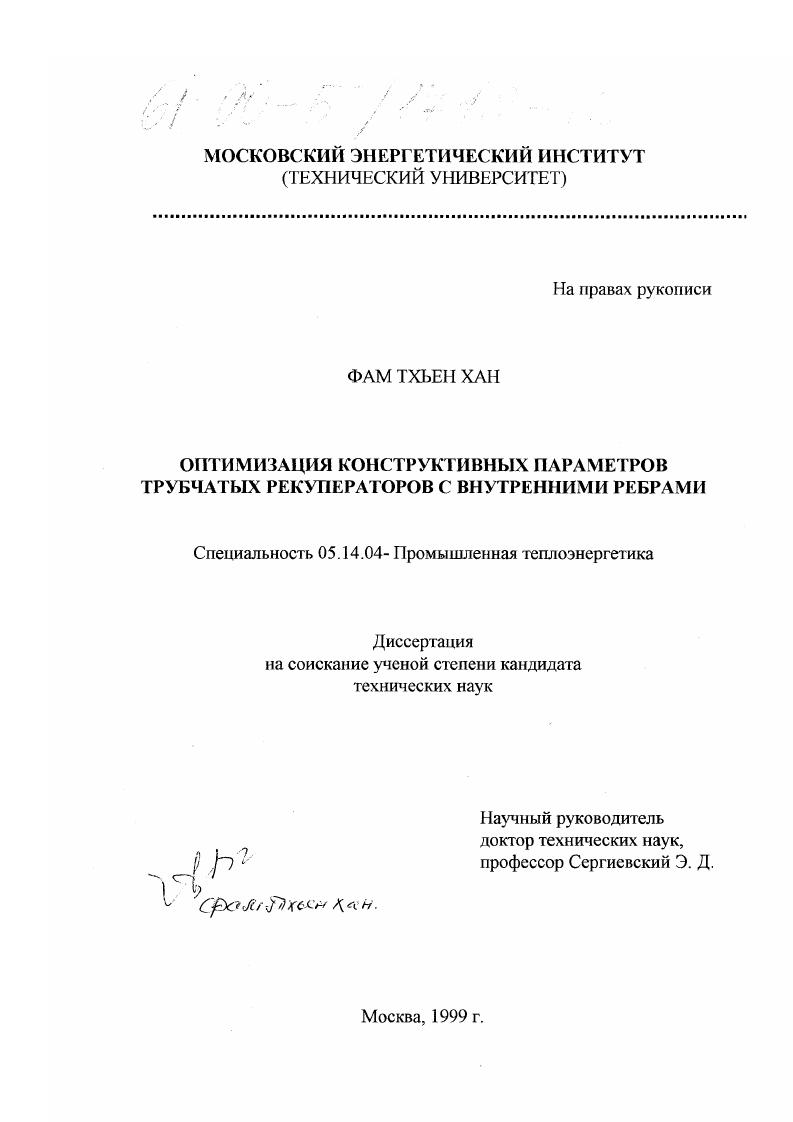

Оптимизация конструктивных параметров трубчатых рекуператоров с внутренними ребрами

• Автор: Фам Тхьен Хан
• Шифр специальности: 05.14.04
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Москва
• Количество страниц: 142 с.

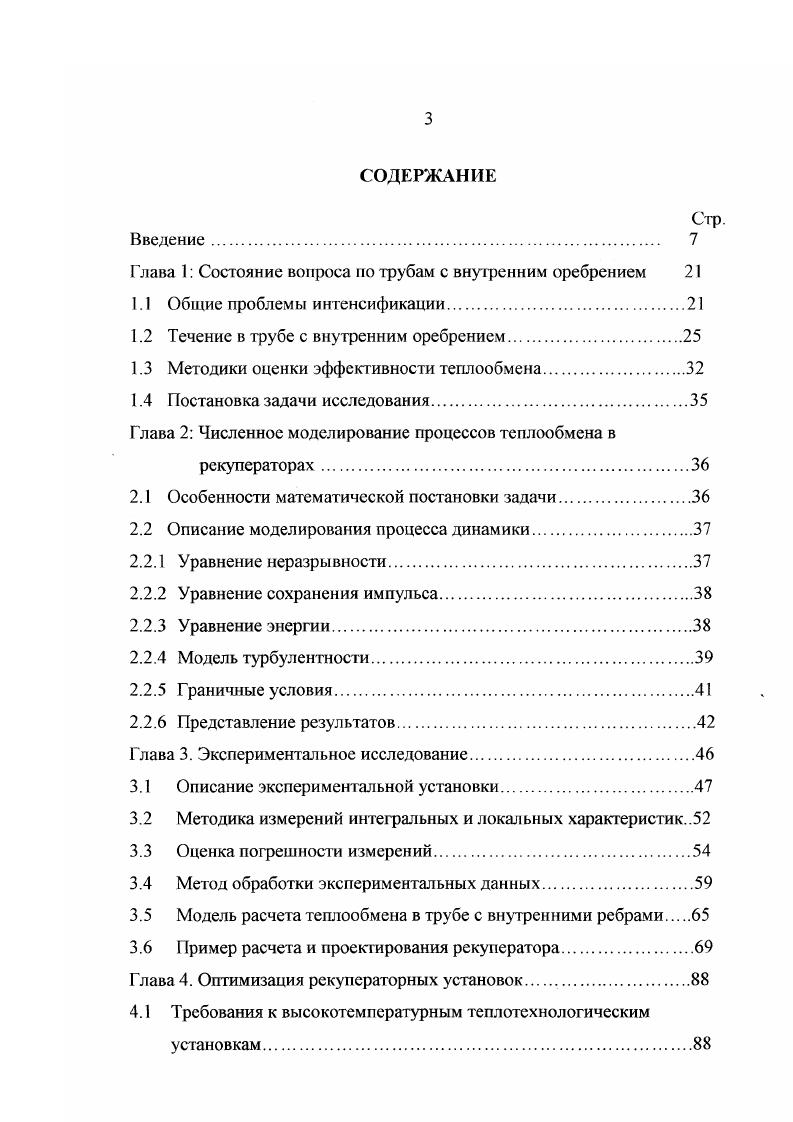

1.2 Течение в трубе с внутренним оребрением

1.3 Методики оценки эффективности теплообмена

1.4 Постановка задачи исследования.

Глава 2 Численное моделирование процессов теплообмена в

рекуператорах

2.1 Особенности математической постановки задачи.

2.2 Описание моделирования процесса динамики.

2.2.1 Уравнение неразрывности.

2.2.2 Уравнение сохранения импульса.

2.2.3 Уравнение энергии.

2.2.4 Модель турбулентности.

2.2.5 Граничные условия.
2.2.6 Представление результатов.
Глава 3. Экспериментальное исследование.
3.1 Описание экспериментальной установки
3.2 Методика измерений интегральных и локальных характеристик
3.3 Оценка погрешности измерений
3.4 Метод обработки экспериментальных данных
3.5 Модель расчета теплообмена в трубе с внутренними ребрами
3.6 ример расчета и проектирования рекуператора
Глава 4. Оптимизация рекуператорных установок.
4.1 Требования к высокотемпературным тепло технологическим
установкам.

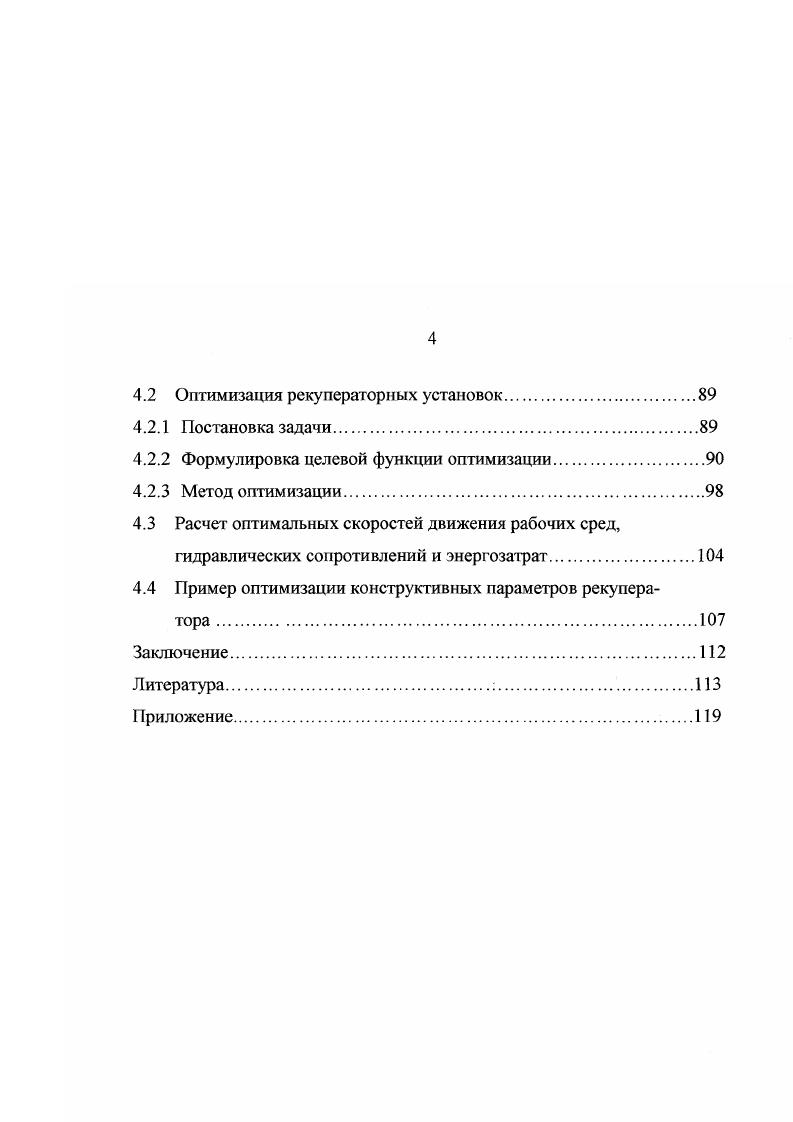

4.2 Оптимизация рекуператорных установок
4.2.1 Постановка задачи
4.2.2 Формулировка целевой функции оптимизации.
4.2.3 Метод оптимизации
4.3 Расчет оптимальных скоростей движения рабочих сред, гидравлических сопротивлений и энергозатрат
4.4 Пример оптимизации конструктивных параметров рекуператора
Заключение
Литература


Пониженные скорости теплоносителей мс, большая толщина стенок до мм и обычно низкие теплопроводности их например, для шамота X 1. Втм2. К предопределяют низкую интенсивность теплопередачи в керамическом рекуператоре, габариты которого значительно превосходят габариты металлического рекуператора. Перспективы использования керамических рекуператоров зависят от прогресса в технологии производства газоплотных и теплопроводных неметаллических труб большой длины. В последнее время появилось ряд работ, в которых сообщается о практически используемых трубах в том числе и с внутренним продольным оребрением с достаточной газоплотностью и высокой теплопроводностью из керамики 8. Основной задачей при расчете рекуператора является обеспечение эксплуатационной надежности конструкции при небольших капзатратах и эксплуатационных расходах. Капзатраты зависят от качества и количества металла поверхностей нагрева, стоимости и габаритов конструкции. Эксплуатационные расходы определяются в основном расходом энергии на преодоление аэродинамического сопротивления. Расчет рекуператора заключается в определении поверхности нагрева Р, распределения температур и
напряжении по поверхности нагрева и определении аэродинамических сопротивлений. О количество теплоты, переданной нагреваемой среде, Вт. Втм2 С. Рассмотрим однородную цилиндрическую стенку трубу с постоянным коэффициентом теплопроводности л. Заданы постоянные температуры подвижных сред ж 1 и 2 и постоянные значения коэффициентов теплоотдачи на внутренней и наружной поверхностях трубы а и рис. Рис. Теплопередача через однороднуюцилиндрическуюстенку.
