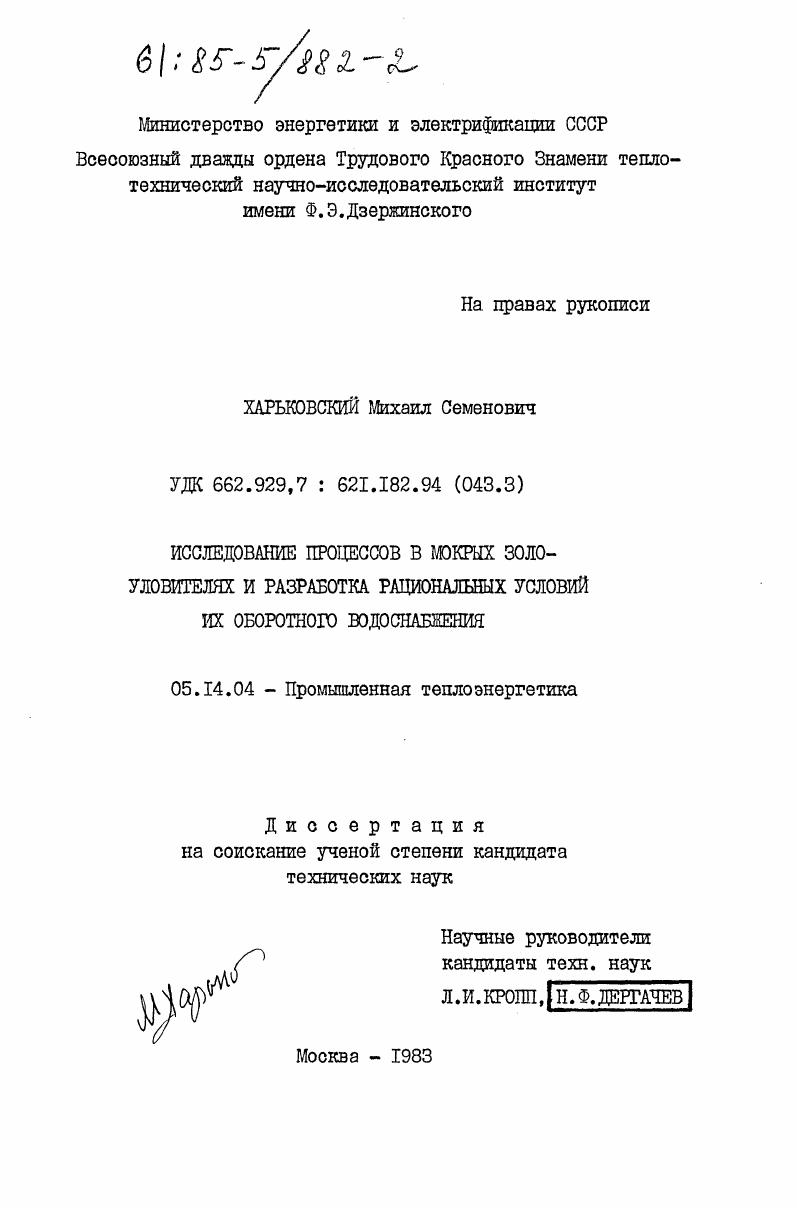

Исследование процессов в мокрых золоуловителях и разработка рациональных условий их оборотного водоснабжения

• Автор: Харьковский, Михаил Семенович
• Шифр специальности: 05.14.04
• Научная степень: Кандидатская
• Год защиты: 1983
• Место защиты: Москва
• Количество страниц: 249 c. : ил

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ .

Глава I. ГЛАВНЫЕ ЗАДАЧИ В ОБЛАСТИ МОКРОГО ЗОЛОУЛАВЛИВАНИЯ

И ОСОБЕННОСТИ ИХ РЕШЕНИЯ

1.1. Использование оборотной воды для орошения мокрых золоуловителей . 1

1.2. Обеспечение технически достижимой степени очистки газов от золы и двуокиси серы

1.3. Повышение надежности и экономичности систем мокрого золоулавливания СМЗ 3

Глава 2. ОСНОВНЫЕ ШЗИКОХИМИЧЕСКИЕ ПРОЦЕССЫ В МОКРЫХ

ЗОЛОУЛОВИТЕЛЯХ ТИПА СВ И ОБОРОТНЫХ СИСТЕМАХ ГЗУ Зд

2.1. Дымовые газы котлов и комплекс основных процессов в мокрых золоуловителях

2.2. Очистка от золы и охлаждение газов

в золоуловителях типа СВ. 4
2.3. Поглощение газов орошающей водой и изменение ее показателей качества в пределах золоуловителя .
2.4. Основные физикохимические процессы в оборотной системе ГЗУ и показатели
качества осветленной на золоотвале воды 8
Глава 3. МИНЕРАЛЬНЫЕ ОТЛОЖЕНИЯ В СИСТЕМАХ МОКРОГО
ЗОЛОУЛАВЛИВАНИЯ СЮ 4
3.1. Отложения солей кальция в СЮ
3.2. Предотвращение роста отложений солей кальция.
3.3. Граничные отложения на слабоувлажненных участках стенок золоуловителя.
Стр.
Глава 4. ПРЕЛУПРЕНДЕНИЕ РОСТА ГРАНИЧНЫХ 0ТЛЕНИЙ ПУТЕМ
ИХ АБРАЗИВНОГО РАЗРУШЕНИЯ ЛЕТУЧЕЙ ЗОЛОЙ У
4.1. Абразивный износ и разрушение отложений частицами летучей золы М
4.2. Исследование условий предупреждения роста граничных отложений . 1З
Глава 5. РАЗРАБОТКА И ВНЕДРЕНИЕ МОКРЫХ ЗОЛОУЛОВИТЕЛЕЙ
КОНСТРУКЦИИ МСВТИ ч
5.1. Конструктивные особенности и цромышленная проверка аппаратов МСВТИ .
5.2. Нормальный ряд аппаратов МСВТИ, область их применения и техникоэкономические показатели В9
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Из таблицы видно, что концентрации ванадия в осветленной воде достигают 0, мг/л при ПДК = 0,1 мг/л, концентрации фтора -,3 мг/л при ПДК = 1,5 мг/л и концентрации мышьяка - 1, мг/л при ПДК = 0, мг/л /7/. Очевидно, что сброс в природные водоемы осветленной воды со столь высокими концентрациями токсичных элементов недопустим, и необходима дорогостоящая очистка этой воды перед сбросом, /9/. Перспективным путем решения данной проблемы является повторное использование осветленной воды золоотвалов для технических нужд предприятия. В этом плане проделана большая работа по внедрению оборотных систем гидрозолоудаления (ГЗУ) с подачей осветленной воды на смыв и транспорт шлака из-под котлов, а также золоуловителей сухого типа (батарейных циклонов и электрофшьтров). Однако до проведения исследований, изложенных в настоящей работе, только единичные предприятия использовали оборотную воду для орошения мокрых золоуловителей. Между тем, масштабы возможного повторного использования осветленной воды для орошения мокрых золоуловителей весьма велики: на эти аппараты подаются сотни млн. Изучение опыта отдельных предприятий показало, что единственным препятствием к оборотному водоснабжению систем мокрого золоулавливания (СМЗ) является интенсивное образование в них минеральных отложений, обусловленное определенными свойствами продуктов сгорания топлива. Было выдвинуто предположение, что можно предотвратить рост отложений, учитывая эти и используя другие свойства указанных продуктов. Таблица 1. Новочеркасская ГРЭС АШ 0,6 ,7 1. Шатурская ГРЭС торф и под- ? Системы мо1фого золоулавливания (СМЗ), в которых используют оборотную воду, имеют определенные отличия от СМЗ, в которых используют только техническую воду. Чтобы выявить эти отличия, рассмотрим принципиальные схемы прямоточного и оборотного водоснабжения систем мощэого золоулавливания и ГЗУ. В предыдущие годы преимущественное распространение на отечественных предприятиях получили системы мокрого золоулавливания и ГЗУ с разомкнутыми схемами водоснабжения. В этих схемах для питания мокрых золоуловителей и для эвакуации0предприятия золы и шлака используется техническая вода, а осветленная на золоотва-ле сбрасывается в природные водоемы (рис. При такой схеме показатели качества воды, орошающей золоуловители, никоим образом не зависят от вида сжигаемого топлива и от процессов, протекающих в системах мокрого золоулавливания и ГЗУ, а значения этих показателей находятся в довольно узком диапазоне. Например, pH технической воды обычно составляет 6,5 - 8,5, а ее общая щелочность, как правило, не превышает 6-8 мг-экв/л. Рис. Разомкнутая схема водоснабжения систем мокрого золоулавливания и гидрозолоудаления. Очистка от этих веществ огромных количеств сбрасываемой воды, составляющих до т/ч для ТЭС средней мощности, применяется крайне редко, поскольку она связана с весьма высокими капитальными и эксплуатационными затратами. Так, например, установка для очистки от фтористых соединений осветленной воды, сбрасываемой с золоотвала Верхне-Тагильской ГРЭС в реку Тагил, стоит около полутора млн. В настоящее время, как на действующих, так и особенно на новых предприятиях, внедряются оборотные системы ГЗУ, работающие по частично или полностью замкнутой схеме. При частично замкнутой схеме, показанной на рис. Такая схема является более рациональной, чем разомкнутая, поскольку она позволяет существенно (в несколько, раз) уменьшить количества сбрасываемой с золоотвала воды и расходы на ее очистку от вредных веществ. Однако необходимость такой очистки и существующая при этом возможность попадания некоторого количества вредных веществ в природные водоемы является серьезным недостатком частично, замкнутой схемы водоснабжения. Как уже указывалось, орошение мокрых золоуловителей технической водой является одной из причин появления избытка осветленной воды на золоотвале. Другой причиной появления этого избытка может быть подача в систему ГЗУ (обычно в багерную насосную) значительного количества технологических стоков - замазучен-ных и замасленных вод, сбросов с химводоотчистки и т.
