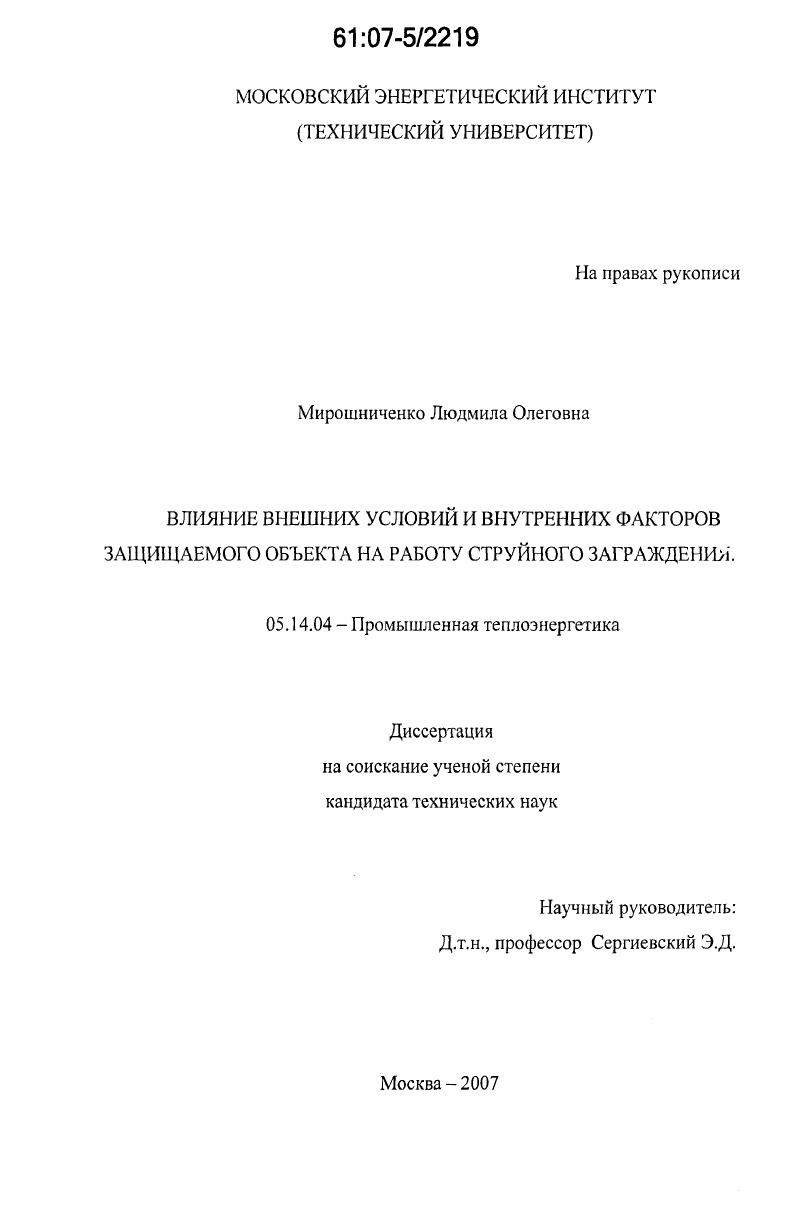

Влияние внешних условий и внутренних факторов защищаемого объекта на работу струйного заграждения

• Автор: Мирошниченко, Людмила Олеговна
• Шифр специальности: 05.14.04
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Москва
• Количество страниц: 115 с. : ил.

ОГЛАВЛЕНИЕ

Условные обозначения

Введение.

Глава 1 Обзор литературы

Глава 2 Численное моделирование режимов работы струйного

заграждения. Сравнение данных численного моделирования с экспериментальными данными.

2.1. Описание математической модели здания с проемом ворот

2.2. Сравнение данных численного моделирования с имеющимися экспериментальными данными.

Глава 3 Исследование режимов работы струйного заграждения при

различных внешних условиях.

3.1. Режим втекания наружного воздуха в открытый проем в отсутствие струйного заграждения.
3.2. Применение односторонней вертикальной воздушной завесы.
3.3. Применение двусторонней вертикальной воздушной завесы
Глава 4 Анализ результатов численного моделирования.
4.1. Анализ шиберующих свойств струйного заграждения.
4.2. Энергетические характеристики струйного заграждения
4.2. Применение полученных данных при подборе оборудования
для струйных заграждений.

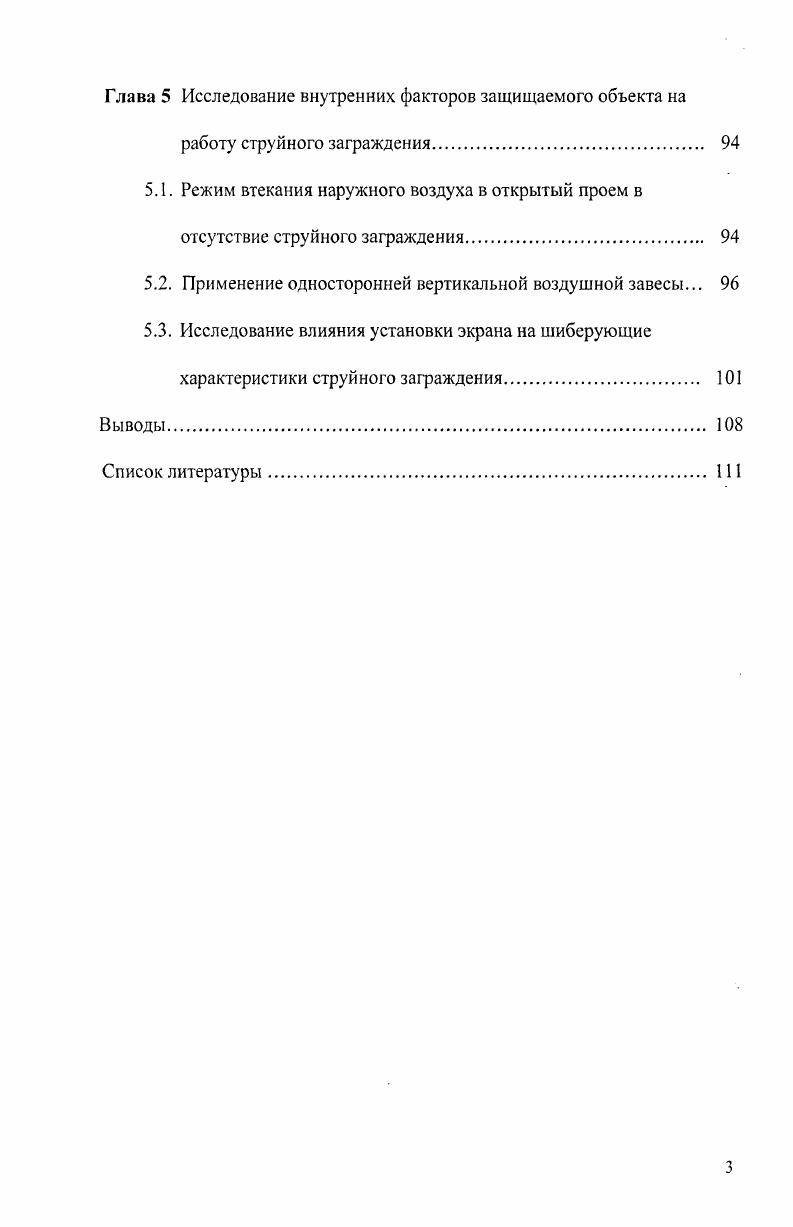

Глава 5 Исследование внутренних факторов защищаемого объекта на
работу струйного заграждения.
5.1. Режим втекания наружного воздуха в открытый проем в отсутствие струйного заграждения.
5.2. Применение односторонней вертикальной воздушной завесы.
5.3. Исследование влияния установки экрана на шиберующие характеристики струйного заграждения
Выводы.
Список литературы


Применение односторонней вертикальной воздушной завесы. Выводы. H, [кге/м3]. Врыв. В холодное время года под действием перепада давлений снаружи и изнутри здания через открытые проемы (ворота и двери) врываются большие массы холодного воздуха и, как более тяжелые, затапливают пол и нижнюю зону помещения, вытесняя теплый воздух. Как показывает практика, потери тепла при этом могут исчисляться многими сотнями кВт. Покрывать эти потери посредством отопления неэкономично, а без отставания по времени практически невозможно. Чтобы уменьшить или вовсе преградить проникновение холодного воздуха в помещение, применяют струйные заграждения - воздушно-тепловые завесы (ВЗ). Воздушные завесы нашли широкое применение, как устройства, препятствующие проходу воздуха через открытые проемы, которые по технологическому процессу нельзя держать закрытыми. Благодаря этим струйным заграждениям через открываемые зимой ворота предотвращается прорыв холодного воздуха в помещения. Воздушные завесы применяют в проемах между двумя помещениями, когда одно из них отапливается, а другое - нет, в проемах наружных ограждений, через которые проходит производственное оборудование (напр. Этими устройствами пользуются также для предотвращения перемещения воздуха из помещения с наличием вредных паров, газов или пыли (даже с концентрацией в размерах, предельно допустимых по нормам) в другое помещение, где выделения этих вредностей нет. ВЗ находят применение и в машиностроении [], обеспечивая в некоторых камерах цикла поддержание высокой температуры и при этом при этом предотвращая прорыв горячего воздуха, большей частью загрязненного вредными газами, из камер в рабочее помещение. Воздушные завесы осуществляются в виде сравнительно узкой (по толщине) струи выпускаемой из прямоугольного отверстия (щели) как правило, во всю ширину или высоту проема [6]. Завесы, уменьшающие проникновение наружного воздуха, называются завесами шиберующего типа. Шиберующие завесы в ряде случаев выполняются без подогрева воздуха. Существуют также завесы смесительного типа, которые не препятствуют проникновению холодного воздуха, а только разбавляют его до необходимой температуры. Актуальность работы. В последнее время в связи с ростом объема строительства новых и реконструкции старых промышленных и административных зданий все большее внимание уделяется вопросам энергосберегающих технологий. В связи с этим, струйные заграждения, как энергосберегающее оборудование, находят все более широкое применение, так как дают возможность поддерживать в зимний период в защищаемых помещениях требуемые санитарными нормами комфортные условия и при этом значительно сокращают расход тепла на отопление помещений. В настоящее время для защиты проемов распространены односторонние (с одной стороны ворот) и двусторонние (по обе стороны ворот) вертикальные воздушные (без дополнительного подогрева воздуха) и воздушно-тепловые (с дополнительным подогревом воздуха) завесы. Вопрос о подборе энергоэффективного оборудования в системах отопления, вентиляции и кондиционирования, в том числе воздушных завес, привлекает внимание многих специалистов в области ОВК. Необходимо отметить, что ВЗ являются энергоемким оборудованием и требуют тщательно подхода при подборе, поскольку если технические и конструктивные характеристики ВЗ определены неверно, установка может не только быть балластом в энергосистеме здания (не выполнять своих функций защите помещения от прорыва наружного воздуха), но и провоцировать втекание холодного наружного воздуха в помещение, увеличивая связанные с этим теплопотери. ВЗ. Провести 3-х-мерные расчеты на модели здания и получить данные по распределению скорости и давления как в расчетной области в целом, так и в сечении открытого проема ворот в частности при отсутствии воздушной завесы, с применением односторонней и двусторонней вертикальных воздушных завес для различных внешних условий (ветровой нагрузки), а также для различного расположения проема ворот относительно строительных перекрытий (различных внутренних факторов).
