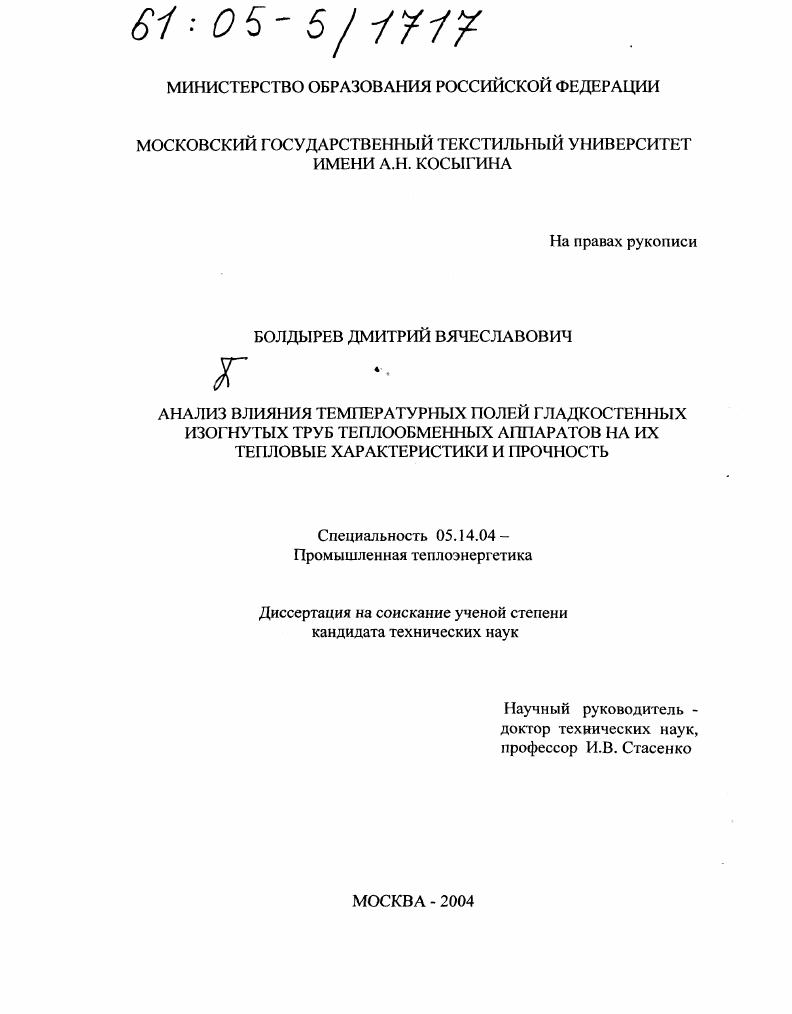

Анализ влияния температурных полей гладкостенных изогнутых труб теплообменных аппаратов на их тепловые характеристики и прочность

• Автор: Болдырев, Дмитрий Вячеславович
• Шифр специальности: 05.14.04
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Москва
• Количество страниц: 123 с. : ил.

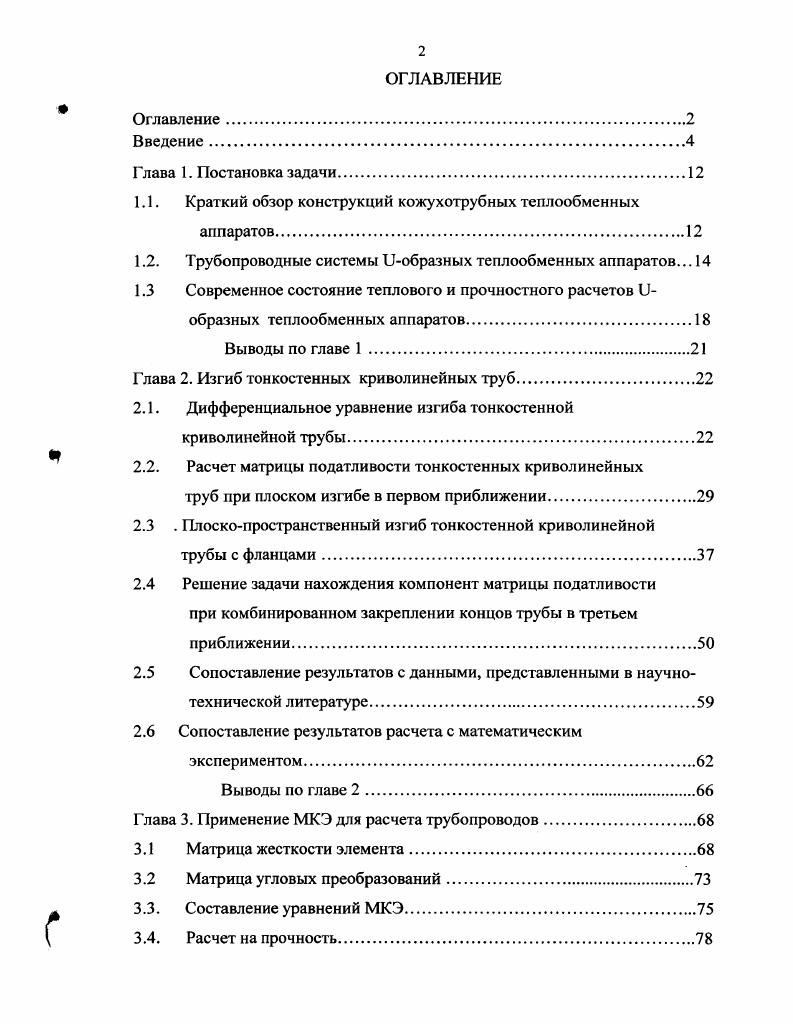

Оглавление
Введение

Глава 1. Постановка задачи.

1.1. Краткий обзор конструкций кожухотрубных теплообменных

аппаратов

1.2. Трубопроводные системы иобразных теплообменных аппаратов.

1.3 Современное состояние теплового и прочностного расчетов и

образных теплообменных аппаратов

Выводы по главе 1 .

Глава 2. Изгиб тонкостенных криволинейных труб.

2.1. Дифференциальное уравнение изгиба тонкостенной

криволинейной трубы
2.2. Расчет матрицы податливости тонкостенных криволинейных
труб при плоском изгибе в первом приближении
2.3 . Плоскопространственный изгиб тонкостенной криволинейной
трубы с фланцами.
2.4 Решение задачи нахождения компонент матрицы податливости
при комбинированном закреплении концов трубы в третьем приближении.
2.5 Сопоставление результатов с данными, представленными в научно
технической литературе
2.6 Сопоставление результатов расчета с математическим
экспериментом.
Выводы по главе 2.
Глава 3. Применение МКЭ для расчета трубопроводов
3.1 Матрица жесткости элемента.
3.2 Матрица угловых преобразований.
3.3. Составление уравнений МКЭ
3.4. Расчет на прочность

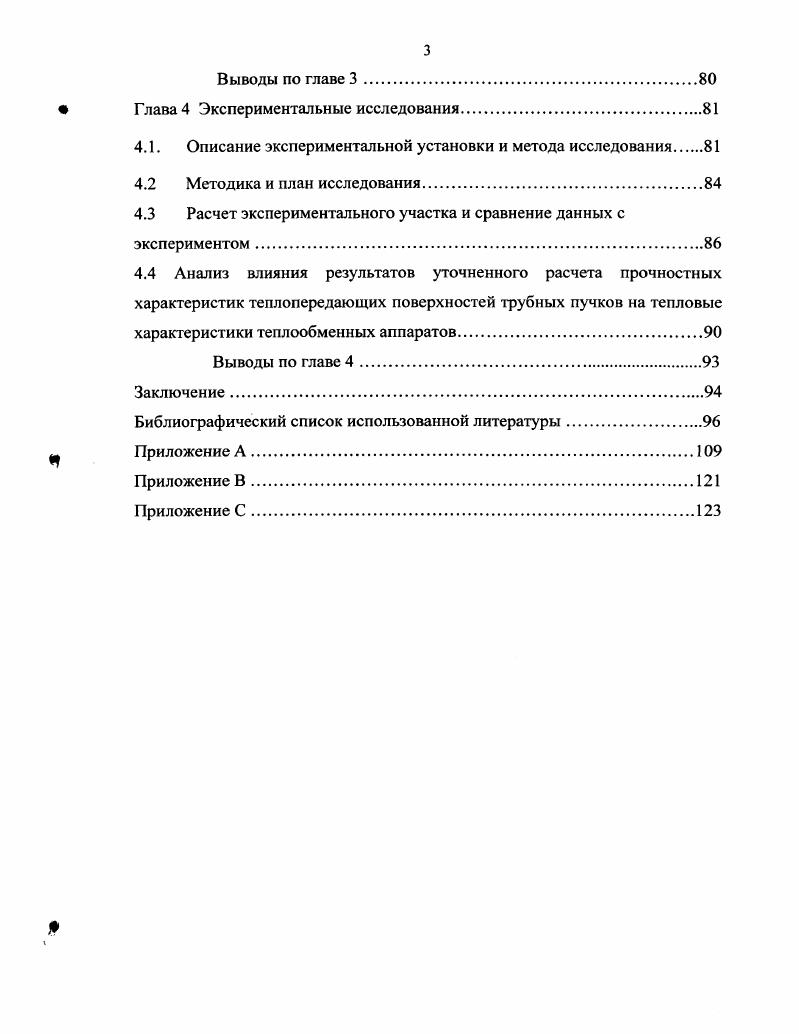

Выводы по главе 3.
Г лава 4 Экспериментальные исследования.
4.1. Описание экспериментальной установки и метода исследования.
4.2 Методика и план исследования
4.3 Расчет экспериментального участка и сравнение данных с экспериментом.
4.4 Анализ влияния результатов уточненного расчета прочностных
характеристик теплопередающих поверхностей трубных пучков на тепловые
характеристики теплообменных аппаратов
Выводы по главе 4.
Заключение.
Библиографический список использованной литературы
Приложение А.
Приложение В.
Приложение С.
Введение
Теплообменные аппараты, в которых поверхность теплообмена выполнена из труб, находят широкое применение в различных отраслях промышленности. В том числе, значительное число подобных теплообменных аппаратов снабжено иобразными или изогнутыми трубами. Такие теплообменники нашли свое применение в текстильной, химической, пищевой и других отраслях промышленности. К числу подобных теплообменников относятся паровые водоподогреватели, широко используемые для получения горячей воды для нужд технологии и отопления.
