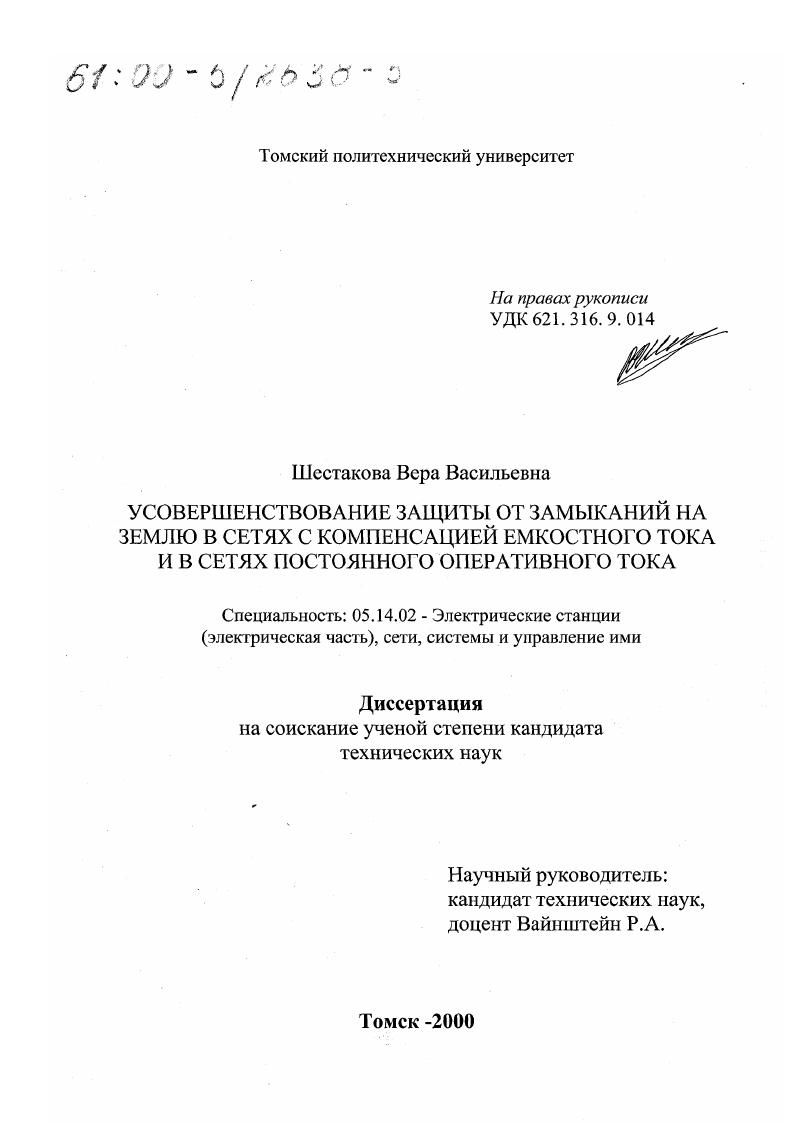

Усовершенствование защиты от замыканий на землю в сетях с компенсацией емкостного тока и в сетях постоянного оперативного тока

• Автор: Шестакова, Вера Васильевна
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Томск
• Количество страниц: 169 с. : ил.

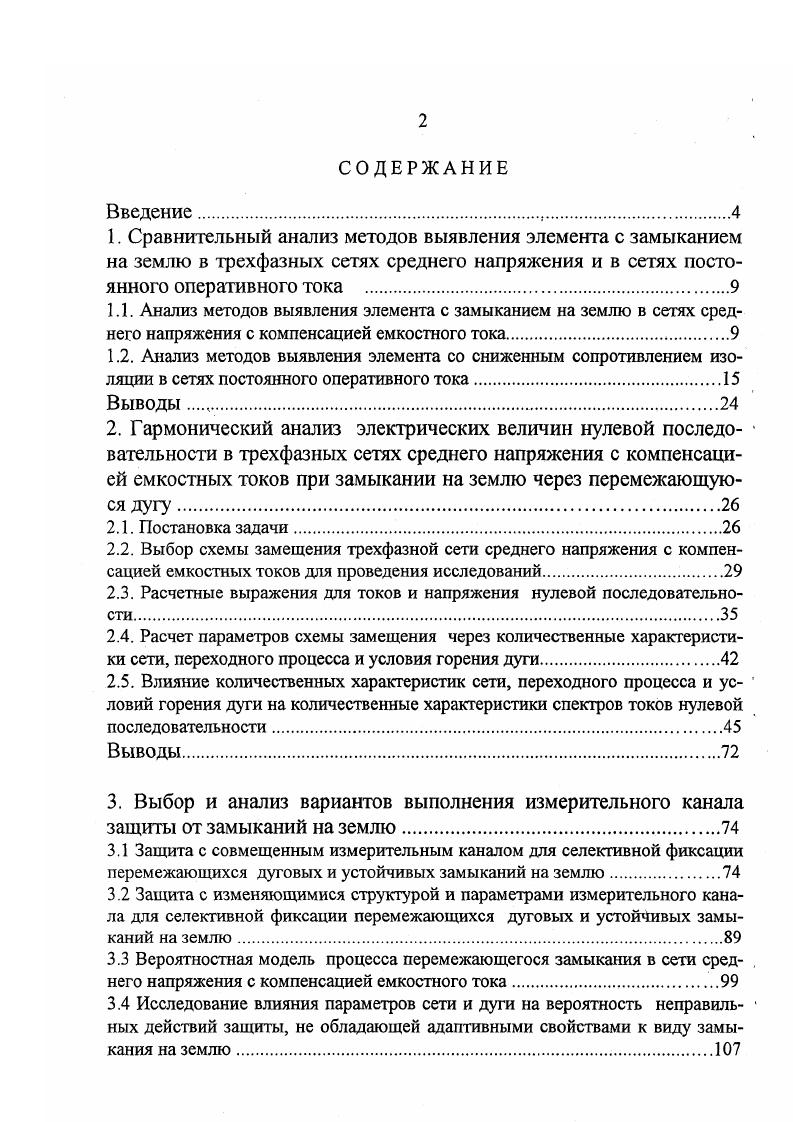

Сравнительный анализ методов выявления элемента с замыканием на землю в трехфазных сетях среднего напряжения и в сетях постоянного оперативного тока . Выводы ,. Гармонический анализ электрических величин нулевой последо вательности в трехфазных сетях среднего напряжения с компенсацией емкостных токов при замыкании на землю через перемежающуюся дугу. Постановка задачи. Выбор схемы замещения трехфазной сети среднего напряжения с компенсацией емкостных токов для проведения исследований. Расчет параметров схемы замещения через количественные характеристики сети, переходного процесса и условия горения дуги. Выводы. Выбор и анализ вариантов выполнения измерительного канала защиты от замыканий на землю. Защита с совмещенным измерительным каналом для селективной фиксации перемежающихся дуговых и устойчивых замыканий на землю. Защита с изменяющимися структурой и параметрами измерительного канала для селективной фиксации перемежающихся дуговых и устойчивых замыканий на землю. Вероятностная модель процесса перемежающегося замыкания в сети среднего напряжения с компенсацией емкостного тока.


Это обстоятельство и определяет в основном подход при выборе вида контрольного тока. При общем контроле изоляции измерение тока необходимо производить только в цепи источника, причем допустимо подключение измерительных устройств без гальванической развязки, например, к шунту, поэтому при осуществлении общего контроля принципиально может использоваться постоянный ток. Не требует специального пояснения то обстоятельство, что в этом случае полностью исключается влияние на измерение емкости фаз или полюсов сети относительно земли. При селективном контроле возможность непосредственного без гальванической развязки измерения токов контролируемых элементов исключается. Здесь необходимо применение какихлибо бесконтактных датчиков тока , поэтому использование в этом случае постоянного тока наталкивается на очень серьезные трудности, связанные с последним обстоятельством . Известен ряд работ , в которых для бесконтактного измерения постоянного тока используются электромагнитные датчики, построенные на эффекте безгистерезисного намагничивания. Однако, такие датчики довольно сложные устройства, на применение которых в массовом порядке вряд ли можно рассчитывать. Наложение постоянного тока в принципе может дать хорошие результаты для организации контроля в сетях переменного тока. В сетях постоянного тока, в частности в сетях оперативного постоянного тока электростанций, применение постоянного тока затруднено или ограничено возможным небалансом от нагрузочного тока. Поэтому в сетях оперативного постоянного тока целесообразно применение для контроля переменного тока.
