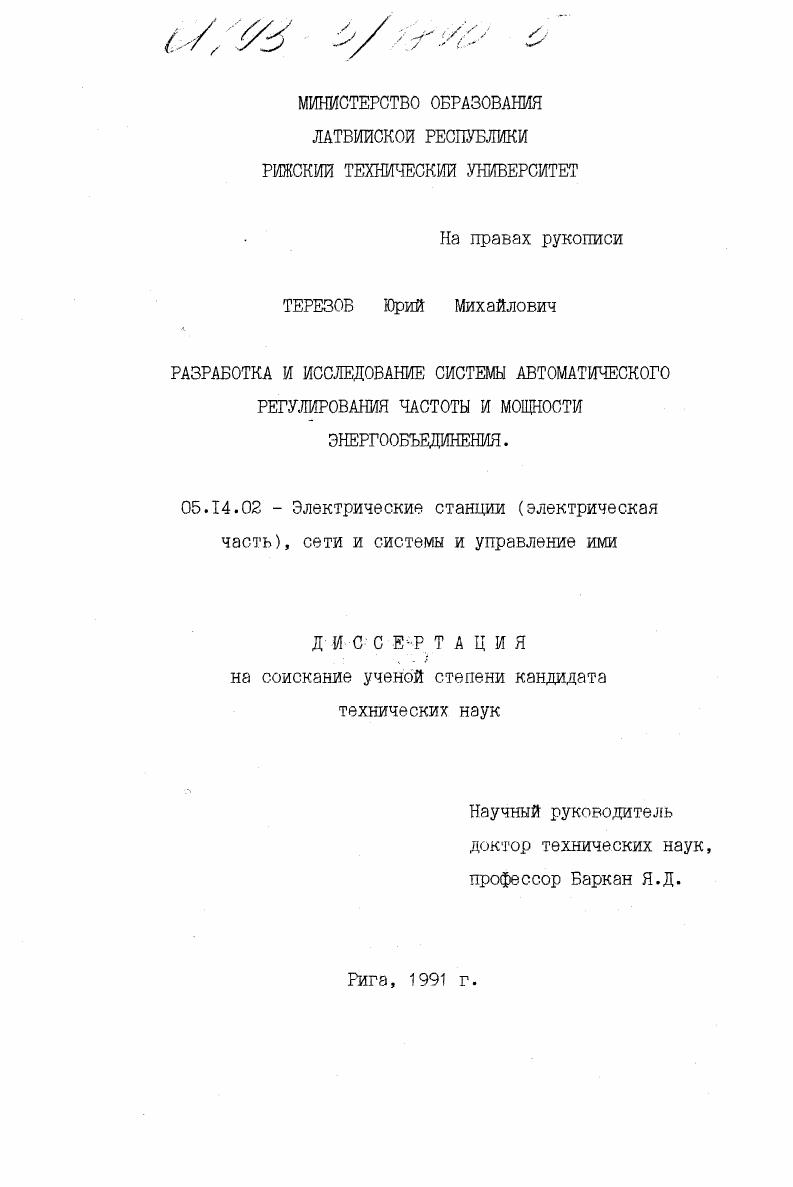

Разработка и исследование системы автоматического регулирования частоты и мощности энергообъединения

• Автор: Терезов, Юрий Михайлович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 1991
• Место защиты: Рига
• Количество страниц: 183 с.

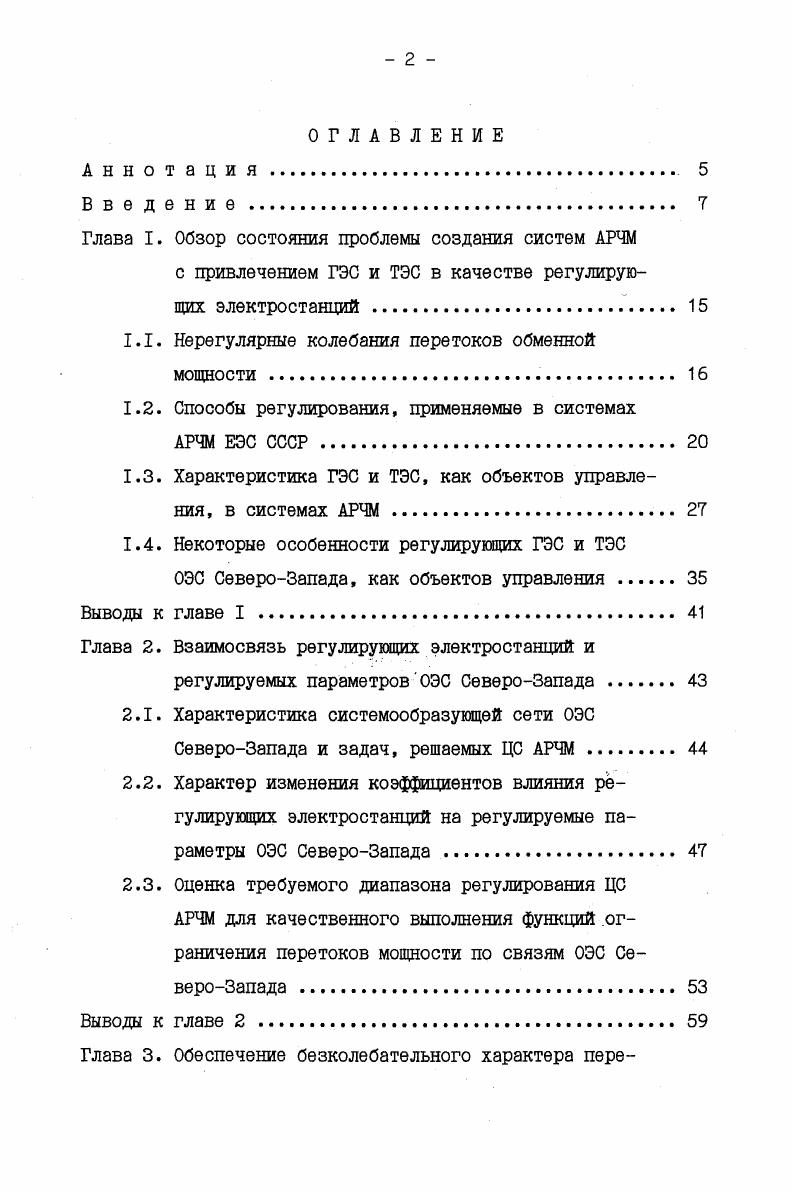

ОГЛАВЛЕНИЕ

А н н о т а ц и я

В в д е н и е .

Глава I. Обзор состояния проблемы создания систем АРЧМ с привлечением ГЭС и ТЭС в качестве регулирующих электростанций

1.1. Нерегулярные колебания перетоков обменной мощности .

1.2. Способы регулирования, применяемые в системах

АРЧМ ЕЭС СССР.

1.3. Характеристика ГЭС и ТЭС, как объектов управления, в системах АРЧМ.

1.4. Некоторые особенности регулирующих ГЭС и ТЭС

ОЭС СевероЗапада, как объектов управления

Выводы к главе I

Глава 2. Взаимосвязь регулирующих электростанций и
регулируемых параметров ОЭС СевероЗапада .
2.1. Характеристика системообразующей сети ОЭС СевероЗапада и задач, решаемых ЦС АРЧМ .
2.2. Характер изменения коэффициентов влияния регулирующих электростанций на регулируемые параметры ОЭС СевероЗапада
2.3. Оценка требуемого диапазона регулирования ЦС АРЧМ для качественного выполнения функций ограничения перетоков мощности по связям ОЭС СевероЗапада .
Выводы к главе 2

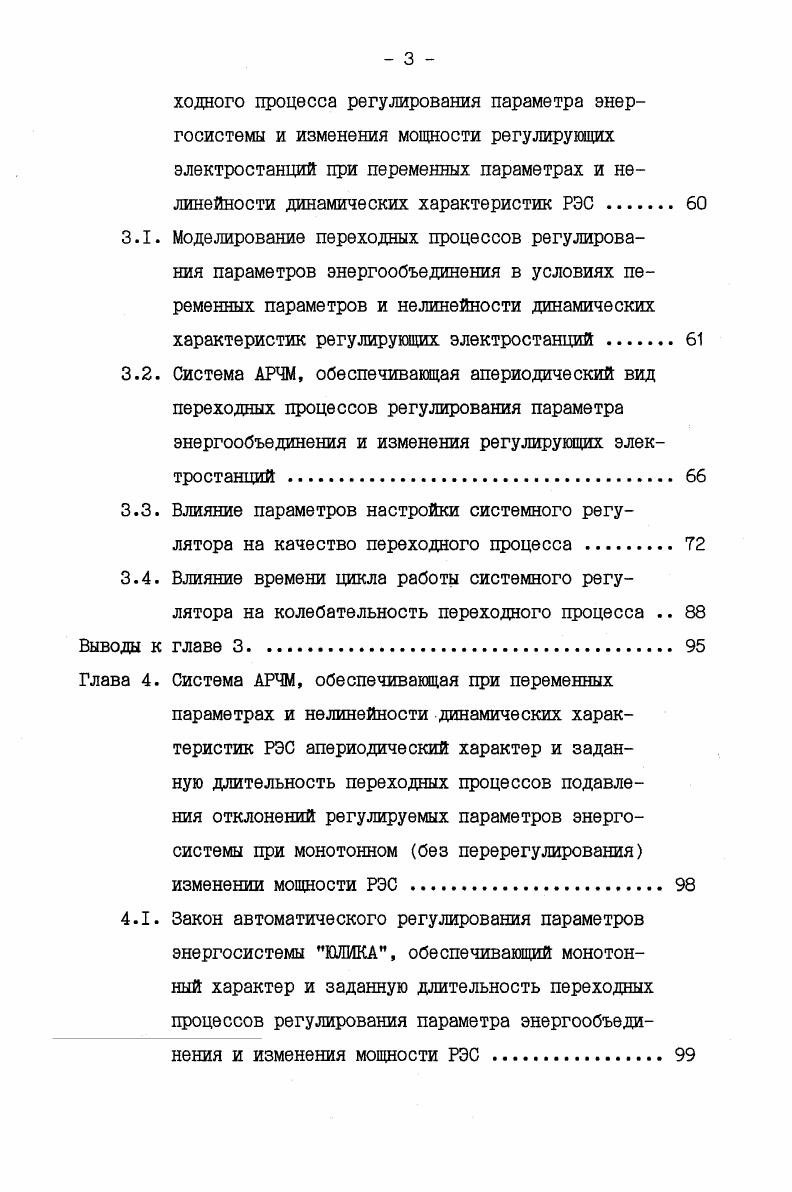

Глава 3. Обеспечение безколебательного характера пере
ходного процесса регулирования параметра энергосистемы и изменения мощности регулирующих электростанций при переменных параметрах и нелинейности динамических характеристик РЭС .
3.1. Моделирование переходных процессов регулирования параметров энергообъединения в условиях переменных параметров и нелинейности динамических характеристик регулирующих электростанций
3.2. Система АРЧМ, обеспечивающая апериодический вид переходных процессов регулирования параметра энергообъединения и изменения регулирующих электростанций .
3.3. Влияние параметров настройки системного регулятора на качество переходного процесса
3.4. Влияние времени цикла работы системного регулятора на колебательность переходного процесса
Выводы к главе 3.
Глава 4. Система АРЧМ, обеспечивающая при переменных параметрах и нелинейности динамических характеристик РЭС апериодический характер и заданную длительность переходных процессов подавления отклонений регулируемых параметров энергосистемы при монотонном без перерегулирования
изменении мощности РЭС .
4.1. Закон автоматического регулирования параметров энергосистемы Ш1КА, обеспечивающий монотонный характер и заданную длительность переходных процессов регулирования параметра энергообъединения и изменения мощности РЭС .
4.2. Синтез алгоритма, реализующего закон регулирования ШИКА .
4.3. Функциональная схема системного регулятора, реализующего закон регулирования КШЖА .
4.4. Принцип автоматического выбора состава регулирующих электростанций в системном регуляторе АРЧМ КЖКА .
Выводы к главе 4
Глава 5. Опыт эксплуатации ЦС АРЧМ ОЭС СевероЗапада
ШИКА .
5.1. Организация взаимодействия ЦКС АРЧМ ЕЭС СССР
с ЦС АРЧМ ШИКА
5.2. Некоторые особенности принципов действия автоматических ограничителей и регулятора перетока в системном регуляторе АРЧМ ШИКА .
5.3. Статистические данные по результатам промышленной эксплуатации ЦС АРЧМ ЮЛМКА за период г
5.4. Экономический эффект., полученный от внедрения ЦС АРЧМ ОЭС СевероЗапада
Выводы к главе 5
3 а к л ю ч е н и е
Список литературы


Управление на уровне ЦКС происходит в условиях отсутствия информации о параметрах динамических характеристик систем АРЧМ ОЭС. Предложен новый способ регулирования, обеспечивающий безколебательный характер переходных процессов и улучшающий динамику отработки реверсивных управляющих воздействий ЦКС АРЧМ системами АРЧМ ОЭС. Предложенный способ регулирования исследован на цифровой модели и введен в опытную эксплуатацию в сентябре года в ЦС АРЧМ КШИКА. Показана необходимость осуществления автоматической коррекции уставки ограничения автоматического ограничителя перетока в зависимости от текущих динамических характеристик РЭС системы АРЧМ ОЭС. Предложены аналитические выражения для определения допустимой величины коррекции уставок ограничения в процессе эксплуатации системы АРЧМ. Предложена методика оценки составляющей экономической эффективности от использования расширенной пропускной способности связей, защищенных автоматическими ограничителями перетока. Приведены состав программного комплекса, осуществляющего автоматический учет работы ЦС АРЧМ ШИКА, и статистические данные по результатам эксплуатации системы за годы. Статистические данные показывают, что время переходного процесса подавления отклонений перетоков за уставки ограничения в ЦС АРЧМ МИКА не превышает 0 сек с вероятностью 0,. Рассмотренные в настоящей работе новые технические решения шения реализованы в ЦС АРЧМ ШИКА. Новизна решений подтверждена тринадцатью авторскими свидетельствами СССР. Глава I. ОБЗОР СОСТОЯНИЯ ПРОБЛЕМЫ СОЗДАНИЯ СИСТЕМ АРЧМ С ПРИВЛЕЧЕНИЕМ ГЭС И ТЭС В КАЧЕСТВЕ РЕГУЛИРУЮЩИХ ЭЛЕКТРОСТАНЦИЙ. Энергетика в качестве одной из главных составляющих инфраструктуры народного хозяйства должна функционировать с высокой степенью надежности. В то же время, напряженный баланс активной мощности вынуждает обеспечивать передачу мощностей из районов, в которых в тот или иной период возникает избыток мощности, в районы, где имеется ее недостаток. Это определяет необходимость, с одной стороны, осуществлять полноценное использование пропускной способности линий электропередачи, а с другой, обеспечивать при этом требуемый уровень надежности ведения режима соответствующей энергосистемы ЭС или энергобъединения ОЭС. Характер изменения обменных перетоков во времени зависит от того, являются ли они следствием малых изменений в ЭС нагрузок и мощностей агрегатов, обусловленных электромеханическими переходными процессами, или больших возмущений, возникающих в аварийных режимах. Управление в аварийных случаях, сопровождающихся значительными изменениями режима, требуют специальных средств, обеспечивающих необходимое быстродействие и интенсивность. Для управления режимами, связанными с малыми возмущениями, используются системы управления нормальными режимами. К таким системам относятся системы АРЧМ уровня ЭС, ОЭС и ЕЭС СССР. Большой вклад в развитие теории и практики систем автоматического управления режимами энергосистем и надежности их функционирования как применительно к задаче управления режи
мами ЭС по частоте и активной мощности, так и более общих задач управления, внесли советские и зарубежные ученые Алексеев С. В., Бушуев В. В., Веников В. А., Вонсович М. Я., Горский Ю. М., Кап М. Кваза Г. Кирчмайер Л. Копылов И. Б., Комаров А. Н., Кучкин М. Д., Левит Л. М., Маркович М. М., Марченко Е. А., Москалев А. Г., Павлов Г. М., Портной М. Г., Росс Ч. Руденко Ю. М., Смит Т. Совалов С. А., Стейнберг М. Стернинсон Л. Д., Строганов Р. П., Тимченко В. Ф., Фотин Л. П. и другие. I.I. Нерегулярные колебания перетоков обменной мощности. В процессе планирования режима обменные потоки и перетоки являются объектом задания и контроля во избежания ошибок при составлении балланса активной мощности. Основой для их определения служат прогнозы нагрузок узлов, связанных контролируемыми линиями электропередачи. С другой Рпер Рген Рнаг . Известно 2,7,8, что временные изменения нагрузки имеют две составляющие регулярную и случайную. Регулярная составляющая определяется закономерностями изменения естественной освещенности, средними изменениями наружной температуры и ритмом производственной деятельности предприятий.
