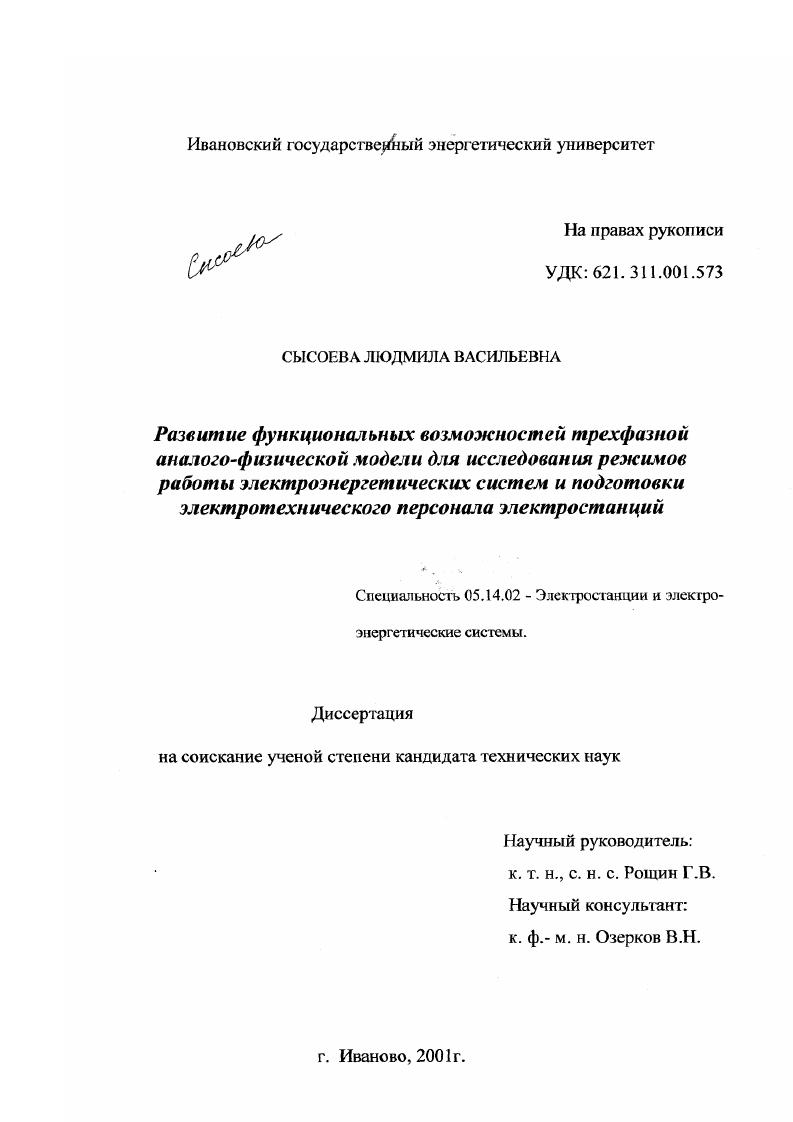

Развитие функциональных возможностей трехфазной аналого-физической модели для исследования режимов работы электроэнергетических систем и подготовки электротехнического персонала электростанций

• Автор: Сысоева, Людмила Васильевна
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Иваново
• Количество страниц: 177 с.

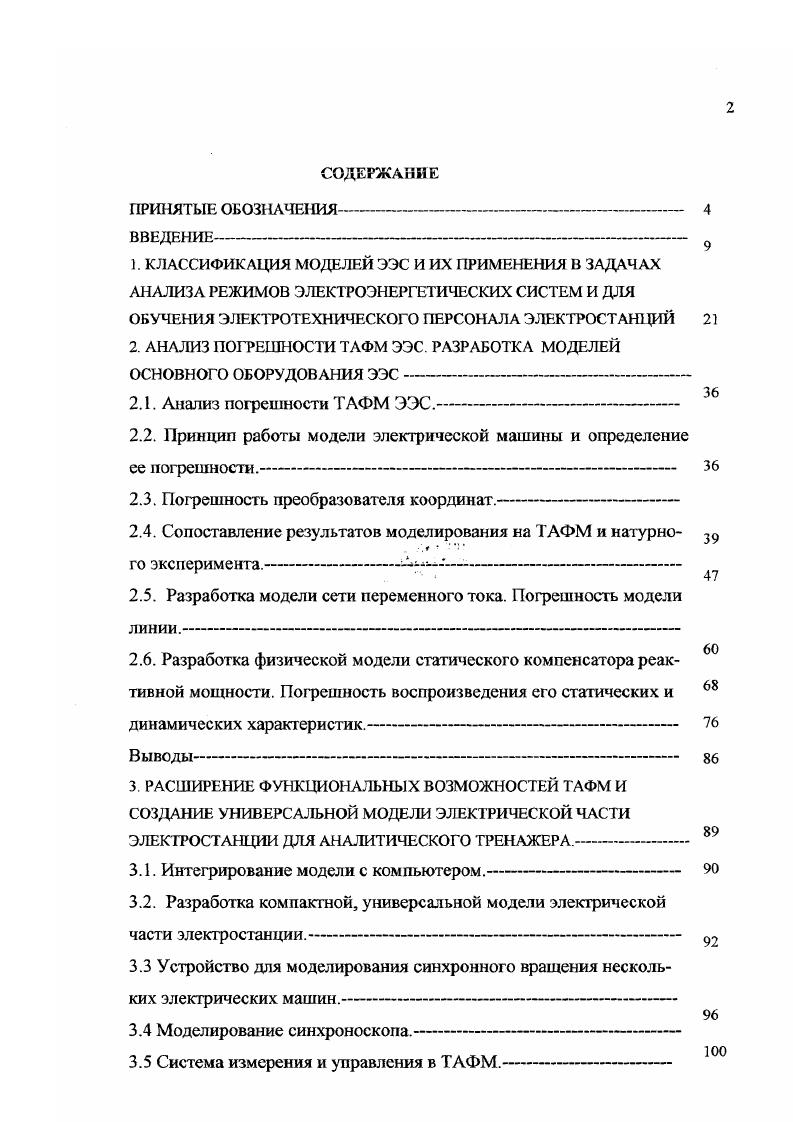

1. КЛАССИФИКАЦИЯ МОДЕЛЕЙ ЭЭС И ИХ ПРИМЕНЕНИЯ В ЗАДАЧАХ АНАЛИЗА РЕЖИМОВ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ СИСТЕМ И ДЛЯ ОБУЧЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКОГО ПЕРСОНАЛА ЭЛЕКТРОСТАН Ц4Й

2. АНАЛИЗ ПОГРЕШНОСТИ ТАФМ ЭЭС. РАЗРАБОТКА МОДЕЛЕЙ ОСНОВНОГО ОБОРУДОВАНИЯ ЭЭС

2.1. Анализ погрешности ТАФМ ЭЭС.

2.2. Принцип работы модели электрической машины и определение

ее погрешности.

2.3. Погрешность преобразователя координат.

2.4. Сопоставление результатов моделирования на ГАФМ и натурно

9

го эксперимента.

2.5. Разработка модели сети переменного тока. Погрешность модели

2.6. Разработка физической модели статического компенсатора реактивной мощности. Погрешность воспроизведения его статических и
динамических характеристик.
Выводы
3. РАСШИРЕНИЕ ФУНКЦИОНАЛЬНЫХ ВОЗМОЖНОСТЕЙ ТАФМ И СОЗДАНИЕ УНИВЕРСАЛЬНОЙ МОДЕЛИ ЭЛЕКТРИЧЕСКОЙ ЧАСТИ
ЭЛЕКТРОСТАНЦИИ ДЛЯ АНАЛИТИЧЕСКОГО ТРЕНАЖЕРА.
3.1. Интегрирование модели с компьютером.
3.2. Разработка компактной, универсальной модели электрической части электростанции.
3.3 Устройство для моделирования синхронного вращения нескольких электрических машин.
3.4 Моделирование синхроноскопа.
3.5 Система измерения и управления в ТАФМ.

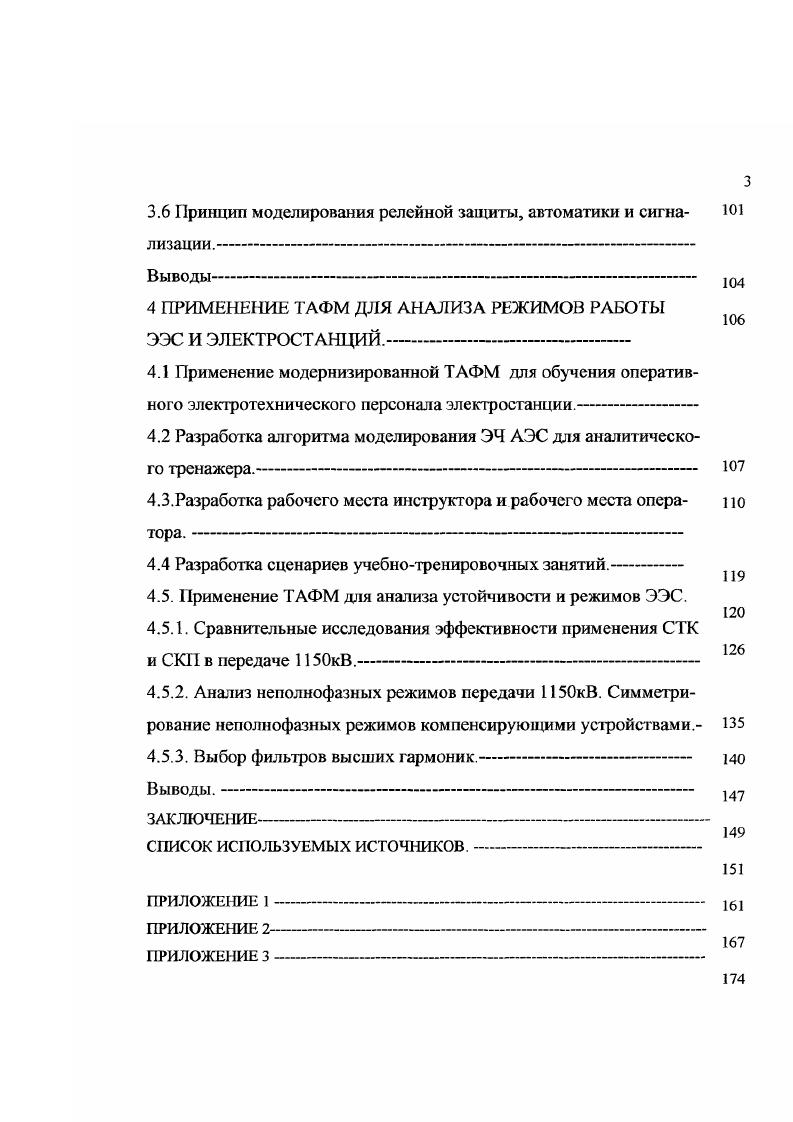

3.6 Принцип моделирования релейной защиты, автоматики и сигна 1
6
4 ПРИМЕНЕНИЕ ТАФМ ДЛЯ АНАЛИЗА РЕЖИМОВ РАБОТЫ ЭЭС И ЭЛЕКТРОСТАНЦИЙ.
4.1 Применение модернизированной ТАФМ для обучения оперативного электротехнического персонала электростанции.
4.2 Разработка алгоритма моделирования ЭЧ АЭС для аналитическо
4.3.Разработка рабочего места инструктора и рабочего места опера ю
4.4 Разработка сценариев учебнотренировочных занятий.
4.5. Применение ТАФМ для анализа устойчивости и режимов ЭЭС.
4.5.1. Сравнительные исследования эффективности применения СТК и СКП в передаче кВ.
4.5.2. Анализ неполнофазных режимов передачи кВ. Симметрирование неполнофазных режимов компенсирующими устройствами.
4.5.3. Выбор фильтров высших гармоник. 0
0
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ


Разработан способ управления, обеспечивающий повышение предела передаваемой мощности одноцепных электропередач в неполнофазных режимах. Разработанные элементы и усовершенствованная ТАФМ элеклрической системы позволяют проводить анализ электромеханических и электромагнитных переходных процессов в сетях, содержащих регулируемые элекгрические машины, нагрузки и компенсирующие устройства реактивной мощности с реальными регуляторами. На основе исследования неполнофазных режимов с помощью ТАФМ разработаны рекомендации по повышению качества и надежности передачи электроэнергии по одноцепным линиям электропередач СВН. Разработанная и созданная трехфазная аналогофизическая модель электрической части электростанции обеспечивает изучение нормальных и аварийных режимов и используется на практике в тренажерах для обучения оперативного электротехнического персонала энергоблоков АЭС и исследовательских реакторных установок. Разработано устройство, позволяющее воспроизводить работу двух или нескольких электрических машин, находящихся на одном валу. На основе исследований эффективности применения синхронного и статического компенсатора реактивной мощности в передаче кВ на модернизированной ТАФМ разработаны рекомендации по выбору компенсирующих устройств из условий статической и динамической устойчивости и закону регулирования СТК. ТАФМ и натурных экспериментов, специально проводившихся для сопоставления с модельными экспериментами на ТАФМ и опытом эксплуатации. Реализация результатов работы.
